TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 7





SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0306 TANKS, LINES, FITTINGS,
HEADERS

FIG. 16 FRONT FUEL LINES AND RELATED
PARTS (M1009)

1

PAOZZ

11862

1638274

CLAMP,LOOP

1

UOC:209

2

PAOZZ

96906

MS21333-111

CLAMP,LOOP

4

UOC:209

3

MOOZZ

11862

15599209

PIPE F/FEED FRONT (30.67"LG) MAKE

1

FROM TUBE, P/N 3750950
UOC:209

4

PAOZZ

24617

142433

INVERTED  NUT,TUBE C

2

UOC:209

5

PAOZZ

72582

178917

TEE,PIPE TO TUBE

1

UOC:209

6

PAOZZ

6N299

0917425

PLUG,PIPE

1

UOC:209

7

PAOZZ

11862

11504447

SCREW,TAPPING

7

UOC:209

8

MOOZZ

11862

14063315

PIPE-FUEL FEED INTE (51.86"LG)

1

MAKE FROM TUBE, P/N 3750950
UOC:209

9

PAOZZ

11862

477402

CLAMP,HOSE

4

UOC:209

10

MOOZZ

11862

9439117

HOSE,NONMETALLIC (3.94"LG) MAKE

1

FROM HOSE,P/N 9439162
UOC:209

11

PAOZZ

96906

MS21333-98

CLAMP,LOOP

3

UOC:209

12

PAOZZ

11862

25518880

CLAMP,HOSE

4

UOC:209

13

MOOZZ

11862

9439001

HOSE,FU,RET,INT  (3.94"LG) MAKE

1

FROM HOSE, P/N 9439046
UOC:209

14

MOOZZ

11862

474957

TUBE,BENT,METALLIC  (71.45"LG) MAKE

1

FROM TUBE, P/N 603827
UOC:209

15

MOOZZ

11862

9438227

HOSE FUEL RTURN FRN  (9.84"LG) MAKE

1

FROM HOSE,P/N 9438257
UOC:209

16

PAOZZ

11862

14063391

HOSE,PREFORMED

1

UOC:209

END OF FIGURE

16-1

SECTION II

TM 9-2320-289-20P

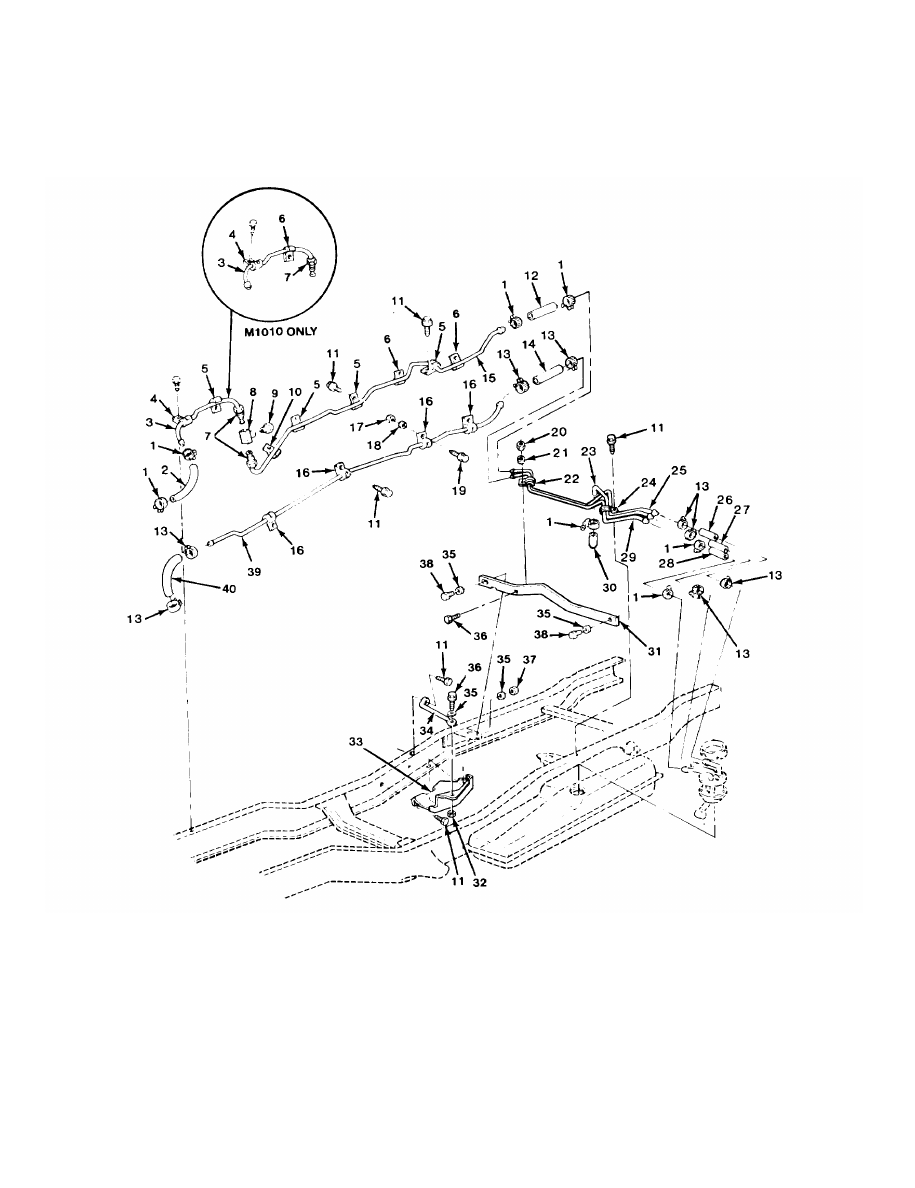

FIGURE 17. FUEL LINES AND RELATED PARTS (ALL EXCEPT M1009).

TA510829

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0306 TANKS, LINES, FITTINGS,
AND HEADERS

FIG. 17 FUEL LINES AND RELATED PARTS
(ALL EXCEPT M1009)

1

PAOZZ

11862

477402

CLAMP,HOSE

7

UOC:194,208,210,230,231,252,254,256

2

PAOZZ

11862

14063391

HOSE,PREFORMED

1

UOC:194,208,210,230,231,252,254,256

3

MOOZZ

11862

15599209

PIPE F/FEED FRONT  (30.67"LG) MAKE

1

FROM TUBE, P/N 3750950
UOC:194,208,210,230,231,252,254,256

4

PAOZZ

11862

1638274

CLAMP,LOOP

1

UOC:194,208,210,230,231,252,254,256

5

PAOZZ

96906

MS21333-111

CLAMP,LOOP

4

UOC:194,208,230,231,252,254,256

6

PAOZZ

96906

MS21333-111

CLAMP,LOOP

3

UOC:210

7

PAOZZ

24617

142433

INVERTED NUT,TUBE C

2

UOC:194,208,210,230,231,252,254,256

8

PAOZZ

72582

178917

TEE,PIPE TO TUBE

1

UOC:194,208,210,230,231,252,254,256

9

PAOZZ

24617

444620

PLUG,PIPE

1

UOC:194,208,230,231,252,254,256

10

PAOZZ

11862

25527423

CLAMP,LOOP

1

UOC:210,230

11

PAOZZ

11862

11504447

SCREW,TAPPING

12

UOC:194,208,210,230,231,252,254,256

12

MOOZZ

11862

9439117

HOSE,NONMETALLIC  (3.94"LG) MAKE

1

FROM HOSE,P/N 9439162
UOC:194,208,210,230,231,252,254,256

13

PAOZZ

11862

25518880

CLAMP,HOSE

8

UOC:194,208,210,230,231,252,254,256

14

MOOZZ

11862

9439010

HOSE,FUEL RET RR  (7.48"LG) MAKE

1

FROM HOSE,P/N 9439046
UOC:194,208,210,230,231,252,254,256

15

MOOZZ

11862

14063314

PIPE-FUEL FEED INT  (57.14"LG)

1

MAKE FROM TUBE, P/N 3750950
UOC:194,208,210,230,231,252,254,256

16

PAOZZ

96906

MS21333-45

CLAMP,LOOP

4

UOC:194,208,210,230,231,252,254,256

17

PAOZZ

96906

MS35691-406

NUT,PLAIN,HEXAGON

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

96906

MS35338-44

WASHER,LOCK

1

UOC:194,208,210,230,231,252,254,256

19

PAOZZ

96906

MS90725-5

SCREW,CAP,HEXAGON H

1

UOC:194,208,210,230,231,252,254,256

20

PAOZZ

96906

MS51967-6

NUT,PLAIN,HEXAGON

1

UOC:194,208,210,230,231,252,254,256

21

PAOZZ

96906

MS35338-45

WASHER,LOCK

1

UOC:194,208,210,230,231,252,254,256

17-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

22

PAOZZ

11862

467524

CLAMP,LOOP

1

UOC:194,208,210,230,231,252,254,256

23

MOOZZ

11862

14045605

PIPE ASM F/T DRAIN (12.25"LG) MAKE

1

FROM TUBE, P/N 1324714
UOC:194,208,210,230,231,252,254,256

24

PAOZZ

11862

14034543

CLAMP,LOOP

1

UOC:194,208,210,230,231,252,254,256

25

MFOZZ

11862

14061227

PIPE F/RTN HOSE RR  (37.96"LG) MAKE

1

FROM TUBE, P/N 603827
UOC:194,208,210,230,231,252,254,256

26

MOOZZ

11862

9439004

HOSE F/RETURN RR  (5.12"LG) MAKE

1

FROM HOSE,P/N 9439046
UOC:194,208,210,230,231,252,254,256

27

MOOZZ

11862

9439059

HOSE FUEL TANK DRAI  (3.94"LG) MAKE

1

FROM HOSE,P/N 9439104
UOC:194,208,210,230,231,252,254,256

28

MOOZZ

11862

9439120

HOSE F/FEED RR  (5.12" LG) MAKE

1

FROM HOSE,P/N 9439162
UOC:194,208,210,230,231,252,254,256

29

MOOZZ

11862

14061223

PIPE ASM-FUEL FEED  (37.86"LG) MAKE

1

FROM TUBE, P/N 3750950
UOC:194,208,210,230,231,252,254,256

30

PAOZZ

11862

14063319

CAP,FUEL TANK DRAIN

1

UOC:194,208,210,230,231,252,254,256

31

PAOZZ

11862

467509

BRACKET,ANGLE

1

UOC:194,208,210,230,231,252,254,256

32

PAOZZ

96906

MS17829-5C

NUT,SELF-LOCKING,HE

1

UOC:194,208,210,230,231,252,254,256

33

POAZZ

11862

15522392

SHIELD,FUEL HOSE

1

UOC:194,208,210,230,231,252,254,256

34

PAOZZ

11862

14034546

BRACE,FUEL HOSE SHI

1

UOC:194,208,210,230,231,252,254,256

35

PAOZZ

96906

MS27183-12

WASHER,FLAT

5

UOC:194,208,210,230,231,252,254,256

36

PAOZZ

96906

MS90728-32

BOLT,MACHINE

3

UOC:194,208,210,230,231,252,254,256

37

PAOZZ

24617

9422295

NUT,SELF-LOCKING,CO

2

UOC:194,208,210,230,231,252,254,256

38

PAOZZ

96906

MS90728-33

BOLT,MACHINE

2

UOC:194,208,210,230,231,252,254,256

39

MFOZZ

11862

15599999

PIPE FUEL RETRN FRT  (74.60"LG)

1

MAKE FROM TUBE, P/N 603827
UOC:194,208,210,230,231,252,254,256

40

MOOZZ

11862

9438227

HOSE FUEL RTURN FRN  (9.84"LG)MAKE

1

FROM HOSE,P/N 9438257
UOC:194,208,210,230,231,252,254,256

END OF FIGURE

17-2

SECTION II

TM 9-2320-289-20P

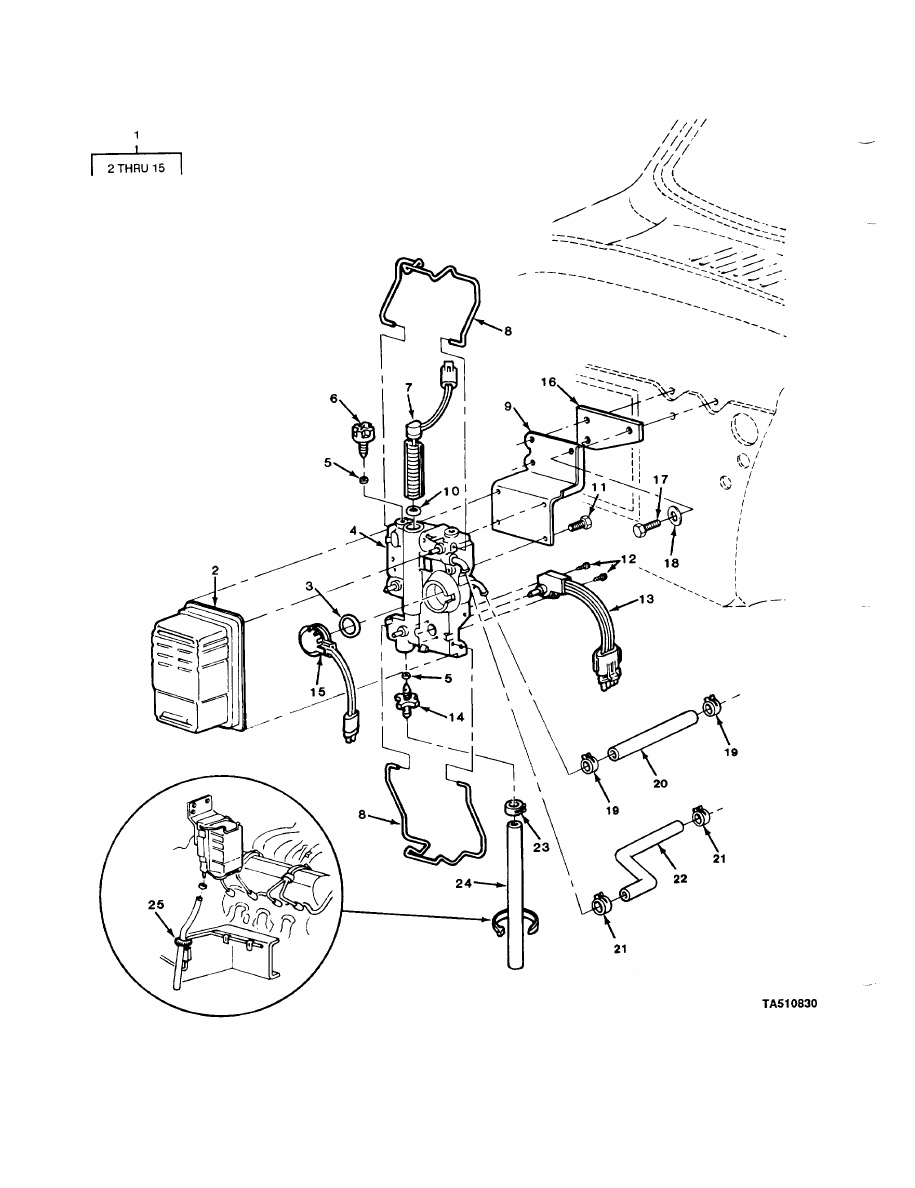

FIGURE 18. FUEL FILTER AND RELATED PARTS.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0309 FUEL FILTERS

FIG. 18 FUEL FILTER AND RELATED
PARTS

1

PAOOO

84760

27290

FILTER,FLUID

1

2

PAOZZ

11862

14075347

.FILTER,FLUID

1

3

PAOZZ

87460

22591

.PACKING,PREFORMED

1

4

PAOFF

87460

24285

.HOUSING,FUEL FILTER

1

5

PAOZZ

87460

27820

.PACKING,PREFORMED

2

6

PAOZZ

87460

24267

.PLUG,VENT

1

7

PAOZZ

87460

29090

.HEATER ASSEMBLY,FUE

1

8

PAOZZ

87460

24265

.CLAMP,LOOP

2

9

PFOZZ

87460

24281

.BRACKET,ANGLE

1

10

PAOZZ

87460

15349

.PACKING,PREFORMED

1

11

PAOZZ

87460

24437

.SCREW,TAPPING,THREA

4

12

PAOZZ

87460

24322

.SCREW,TAPPING,THREA

2

13

PAOZZ

87460

27284

.SENSOR,FUEL FILTER

1

14

PAOZZ

87460

23796

.COCK,POPPET DRAIN

1

15

PAOZZ

61928

15596614

.SWITCH,PRESSURE

1

16

PFOZZ

11862

14043724

COVER,ACCESS

1

17

PAOZZ

96906

MS18154-58

SCREW,CAP,HEXAGON H

3

18

PAOZZ

96906

MS35338-46

WASHER,LOCK

3

19

PAOZZ

11862

25518880

CLAMP,HOSE

2

20

PAOZZ

11862

14063302

HOSE,PREFORMED

1

21

PAOZZ

19207

11608950-4

CLAMP,HOSE

2

22

PAOZZ

11862

14063301

HOSE,PREFORMED

1

23

PAOZZ

96906

MS35842-10

CLAMP,HOSE

1

24

MOOZZ

11862

9439092

HOSE,NONMETALLIC  (25.59"LG) MAKE

1

FROM HOSE,P/N 9439104

25

PAOZZ

11862

9785074

CLIP,SPRING TENSION

1

END OF FIGURE

18-1

SECTION II

TM 9-2320-289-20P

TA510831

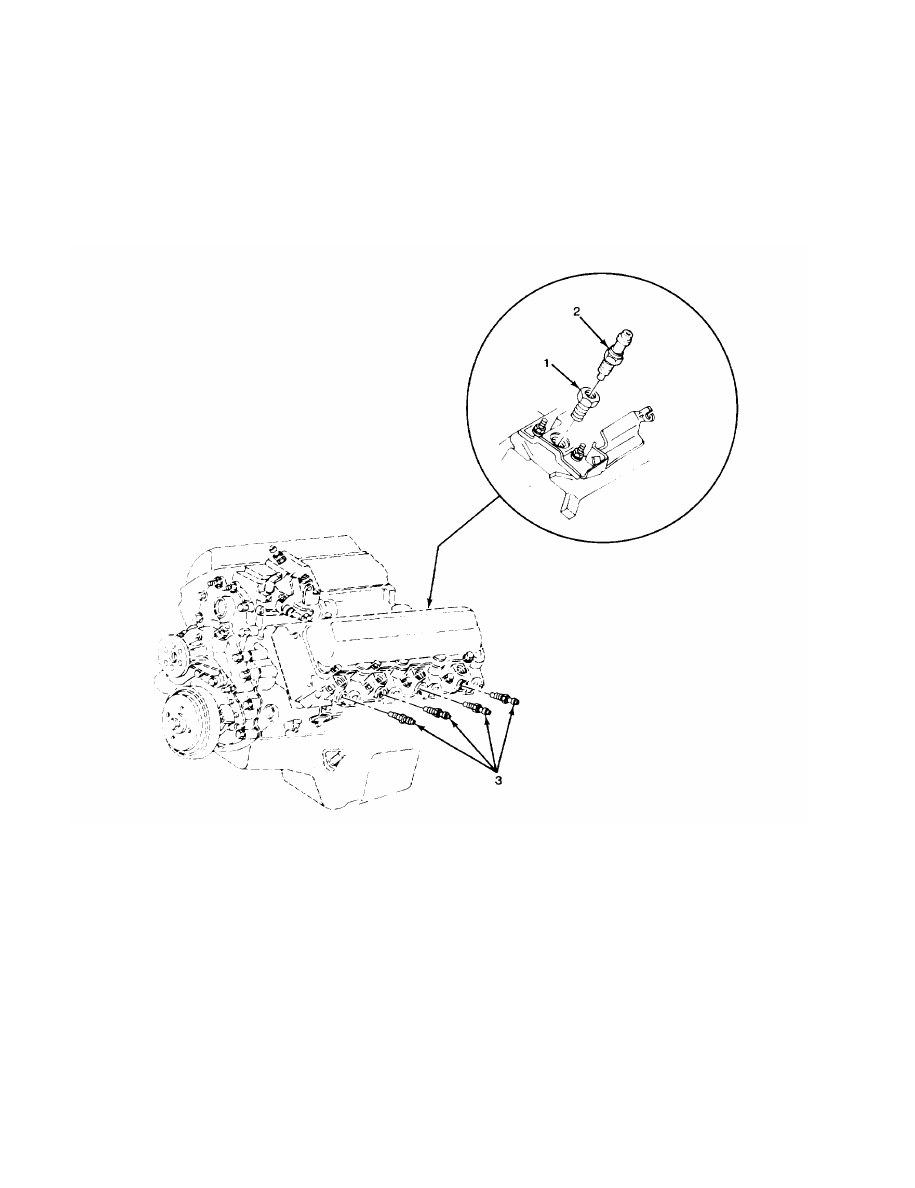

FIGURE 19. GLOW PLUGS AND TEMPERATURE SENSOR.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0311 ENGINE STARTING AIDS

FIG. 19 GLOW PLUGS AND TEMPERATURE
SENSOR

1

PAOZZ

24617

444034

BUSHING,PIPE

1

UOC:208,209,210,230,231,252,254,256

2

PAOZZ

70040

10045847

SENSOR,TEMPERATURE  INCLUDES

1

ADAPTER FOR TWO TERMINAL SWITCH TO
CONNECT TO ONE TERMINAL WIRING
HARNESS

3

PAOZZ

11862

5613939

GLOW PLUG

8

END OF FIGURE

19-1
