Аскон. Система проектирования спецификаций. Руководство

Глава 6. Работа с документом/спецификацией

Табл. 6.1. Элементы управления настройками объекта спецификации

Элемент

Описание

Тип

В этом справочном поле отображается тип строки, выделенной в

таблице спецификации:

▼ Базовый объект (см. раздел 1.1.1 на с. 22),

▼ Вспомогательный объект (см. раздел 1.1.2 на с. 23),

▼ Заголовок раздела (см. раздел 2.1.2 на с. 28),

▼ Пустая строка (см. раздел 2.3 на с. 29),

▼ Резервная строка (см. раздел 2.4 на с. 30),

▼ Заголовок блока исполнений

(см. раздел 2.5 на с. 30).

Раздел

В этом справочном поле отображается название текущего раздела

спецификации.

Имя подраздела

Эти поля используются, чтобы переместить объект в другой

подраздел внутри раздела, которому он принадлежит. Значения в

Номер

них взаимосвязаны: при выборе из списка имени подраздела в

подраздела

соседнем поле появляется номер этого подраздела и наоборот,

после указания номера можно увидеть имя соответствующего

подраздела.

В результате выбора другого подраздела положение объекта в

разделе может измениться.

Если текущий раздел не имеет подразделов, то списки имен и

номеров подразделов пусты.

Позиция объекта

Этот переключатель позволяет указать, должен ли номер позиции

возрастает*

данного объекта быть на единицу больше, чем номер позиции

предыдущего объекта.

Показывать

Этот переключатель влияет на показ объекта в таблице

объект в таблице*

спецификации (делает объект видимым или невидимым).

Отключение показа объекта не удаляет этот объект, а лишь на

время (до включения показа) делает его невидимым в таблице

спецификации**.

Показывать

Этот переключатель включает и отключает показ в таблице номера

позицию*

позиции объекта спецификации.

Часть II.

Приемы работы со спецификацией

Табл. 6.1. Элементы управления настройками объекта спецификации

Элемент

Описание

Объект является

Этот переключатель автоматически активизируется у объектов,

исполнением*

образованных по команде Добавить исполнения объекта

(см. раздел 6.3.3).

Действие этого переключателя имеет принципиальное значение

только при составлении групповой спецификации с количеством

исполнений больше десяти (см. раздел 11.1.1 на с. 126).

Активизированный переключатель означает, что при

представлении информации в спецификации по объектам данный

объект не должен отделяться от своего исходного объекта.

Исходным считается первый предыдущий объект с аналогичным

обозначением, у которого не включен признак Объект является

исполнением.

Кроме того, для объектов, у которых включен этот признак,

недоступна команда Добавить исполнения (то есть невозможно

создать исполнение объекта!исполнения).

Сброс

Эта кнопка доступна, если пользователь изменял состояния

переключателей, автоматически установленные при создании

объекта спецификации. Она позволяет вернуть автоматически

установленные настройки.

Размещать

Этот переключатель позволяет разместить выделенный объект или

на новом листе

заголовок раздела на новом листе спецификации.

Переключатель недоступен, если спецификация размещена на

листе чертежа.

Привести

Это переключатель доступен, если объект спецификации возник

текстовую часть

при вставке в документ фрагмента или библиотечной модели (см.

к исходному виду

разделы 7.1.2 на с. 81 и 7.4.4 на с. 84), а текстовая часть объекта

редактировалась вручную. Переключатель позволяет вернуть

текстовую часть объекта, «пришедшую» вместе со вставкой, т.е.

отменить ручное редактирование текстовой части.

Сочетание переключателей Позиция объекта возрастает, Показы%

вать объект в таблице, Показывать позицию и Объект явля%

ется исполнением управляет «поведением» объекта при автоматичес!

кой простановке позиций и сортировке объектов.

При работе со спецификацией можно включить режим, в котором видны

(и выводятся на печать) все объекты спецификации (как видимые, так и

скрытые при помощи переключателя Показывать объект в табли%

це). Для этого вызовите команду Показать все объекты (см. раздел

10.7 на с. 106).

Состояние переключателей Позиция возрастает, Показывать объект в таблице,

Показывать позицию и Объект является исполнением устанавливаются для каж!

Глава 6. Работа с документом/спецификацией

дого объекта в момент его формирования. Оно зависит от способа создания объекта и

его характеристик.

Благодаря этому при сортировке, простановке позиций, разбиении спецификации с

большим количеством исполнений на блоки все объекты ведут себя соответствующим

своим характеристикам образом.

Рассмотрим несколько примеров автоматически сформированной комбинации настроек

базового объекта. В этих примерах подразумевается, что простановка позиций в разде!

лах спецификации разрешена (включена).

▼ Объект создан при помощи команды Вставка — Базовый объект (см. раздел 6.3.1). Его

текстовая часть в колонке, по которой производится сортировка, отличается от текстов

в этой колонке других объектов раздела.

Например, в разделе Детали создан объект, обозначение которого не совпадает с обоз!

начениями других (уже существующих в спецификации) деталей.

В момент подтверждения создания объекта система производит автоматическую сорти!

ровку в текущем разделе: сравнивает все тексты в колонке Обозначения, по которой про!

изводится сортировка. «Убедившись», что обозначение нового объекта уникально (т.е.

такой детали в спецификации еще нет), система активизирует для него переключатель

Позиция объекта возрастает. Это значит, что объект будет иметь свой собственный,

отличный от других, номер позиции. Активизируются также переключатели Показы%

вать объект в таблице и Показывать позицию (у системы нет причин автоматически

скрывать уникальный объект спецификации или номер его позиции).

Таким образом, новый объект будет показан в таблице спецификации, и каждый раз при

простановке позиций он будет получать номер позиции, отличающийся от номера пози!

ции предыдущего пронумерованного объекта.

▼ Объект создан путем копирования другого объекта (см. раздел 6.3.2). Его текстовая

часть в колонке, по которой производится сортировка, не отличается от текстов в этой

колонке исходного объекта. Или объект создан при помощи команды Вставка — Базо%

вый объект и его текстовая часть в колонке, по которой производится сортировка, не

отличается от текста в этой колонке другого объекта раздела.

Например, в разделе Детали создан объект с текстовой частью, повторяющей текстовую

часть уже существующего объекта!детали1. В момент подтверждения создания объекта

система производит автоматическую сортировку в текущем разделе. Обнаружив, что

деталь с таким обозначением уже есть в спецификации, система располагает новый

объект!деталь под существующим объектом с аналогичным обозначением. Система

«понимает», что номер позиции нового объекта должен быть таким же, как у

предыдущего объекта (т.к. они описывают одну и ту же деталь) и поэтому выключает для

нового объекта признак Позиция объекта возрастает. Одна и та же деталь не должна

упоминаться в спецификации дважды, поэтому автоматически выключается и признак

Показывать объект в таблице. Признак Показывать позицию не отключается.

Благодаря этому в режиме показа всех объектов (см. раздел 10.15 на с. 123) будет виден

номер позиции скрытого объекта.

1. Это может потребоваться для подключения геометрии из разных листов сборочного чертежа к од!

ной и той же детали в спецификации.

Часть II.

Приемы работы со спецификацией

Таким образом, новый объект не будет показан в таблице спецификации, и каждый раз

при простановке позиций он будет получать тот же номер позиции, что и предыдущий

объект.

▼ Объект создан при помощи команды Вставка — Исполнение (см. раздел 6.3.3).

Вне зависимости от того, включен ли показ только номера исполнения или обозначения

полностью, внутри объекта хранится его полное обозначение. Сразу после создания объ!

екта производится сортировка, и в соответствии с этим обозначением объект располага!

ется сразу после исходного объекта, имеющего такое же, но без суффикса, обозначе!

ние. У объекта активизируются переключатели Объект является исполнением

(благодаря этому объект «помнит» свое полное обозначение) и Показывать объект в

таблице (спецификация «понимает», что судя по новому обозначению, такого объекта

в разделе еще нет).

Вообще говоря, необходимость присвоения объекту!исполнению нового номера пози!

ции и показ этой позиции в таблице зависят от конкретного случая применения объекта!

исполнения. Например, если в одной сборочной единице применяются разные исполне!

ния одной детали, то в колонке Позиция соответствующих им объектов спецификации

должны быть показаны отличающиеся номера.

Если же разные исполнения детали используются в разных исполнениях сборочной еди!

ницы, то в групповой спецификации они должны иметь один и тот же номер позиции,

который показывается только для основного исполнения.

Спецификация может реализовать оба способа нумерации объектов!исполнений.

▼ Если при настройке спецификации (Формат — Настройка спецификации —

Блоки исполнений) опция Позиции возрастают выключена (см. рис. 6.2 на

с. 55), то при создании объектов!исполнений переключатели Позиция объекта

возрастает и Показывать позицию неактивны. В результате объекты!исполне!

ния оказываются не пронумерованными, а следующий за ними объект имеет но!

мер позиции на единицу больше номера позиции исходного объекта, для которого

были сформированы исполнения.

▼ Если при настройке спецификации опция Позиции возрастают включена, то при

создании объектов!исполнений у них активизируются переключатели Позиция

объекта возрастает и Показывать позицию. В результате объекты!исполне!

ния оказываются пронумерованными по возрастанию.

Если объект!исполнение — первый объект раздела, т.е. выше него нет базового объекта

или другого исполнения с тем же обозначением, то позиция такого объекта показывает!

ся в таблице вне зависимости от состояния переключателя Показывать позицию.

Действие кнопки Проставлять позиции на панели Текущее состояние распространя!

ется только на вновь создаваемые объекты спецификации. Если объект!исполнение был

создан при нажатой кнопке Проставлять позиции, то ее отключение не приведет к ис!

чезновению или изменению номера его позиции. Номер позиции можно будет скрыть

(или сделать невозрастающим) только при помощи переключателей на Панели свойств.

Однако все объекты, создаваемые после выключения опции Проставлять позиции, не

будут пронумерованы.

Глава 6. Работа с документом/спецификацией

6.6.2. Дополнительные колонки

Объект спецификации может содержать сведения, дополняющие информацию, включа!

емую в стандартный бланк. Эти сведения хранятся в так называемых «дополнительных

колонках» объекта спецификации. Они могут быть просмотрены или отредактированы в

любой момент, однако в бланке спецификации они не видны и на печать не выводятся.

Примером информации в дополнительных колонках могут служить масса и стоимость

объекта.

В дополнительные колонки вводят и любую другую информацию об объекте (код ОКП,

материал, текстовый комментарий и т.д.). Их количество и состав определяются потреб!

ностями пользователя и хранятся в стиле спецификации (см. главу 16).

Данные в дополнительных колонках объекта спецификации можно просмотреть и отре!

дактировать на разворачивающейся панели Дополнительные колонки, расположен!

ной на вкладке Параметры (рис. 6.14).

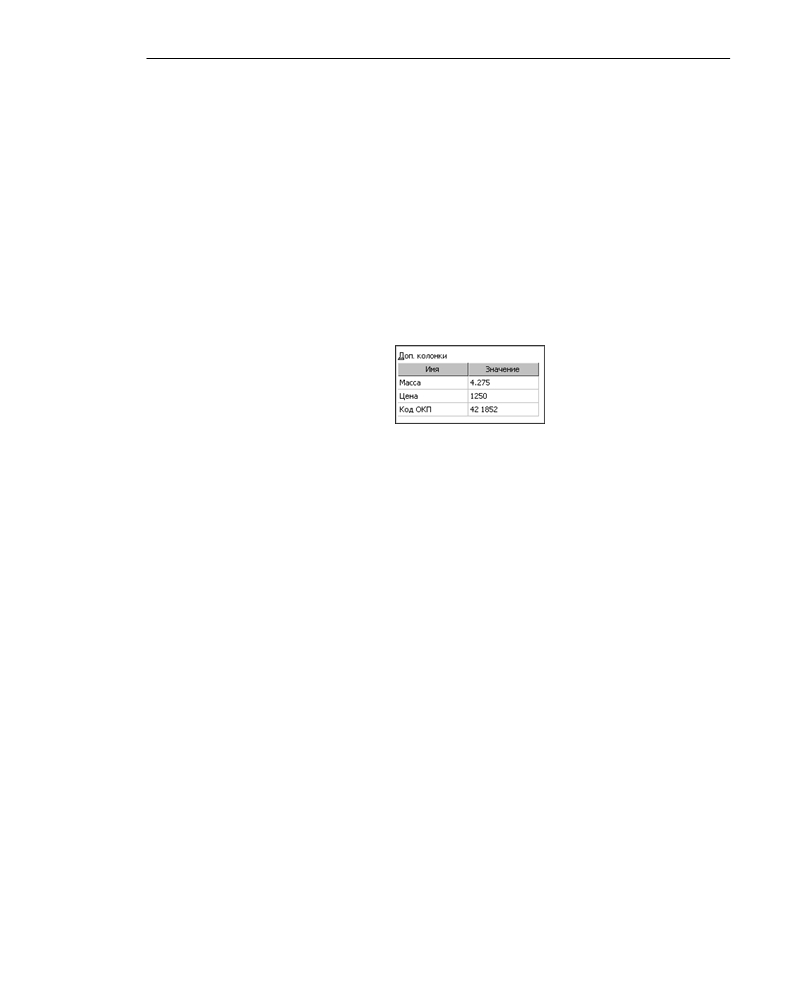

Рис. 6.14. Дополнительные колонки

Панель содержит список возможных для данной спецификации типов дополнительных

колонок и их значений, относящихся к текущему объекту спецификации.

Для ввода или редактирования значения в дополнительной колонке щелкните мышью в

соответствующем поле списка и введите нужные данные.

Сервисные команды позволяют сложить числовые значения дополнительных парамет!

ров, при этом может учитываться количество одинаковых объектов в сборке и даже ко!

личество объектов в ее различных исполнениях. О порядке вычисления суммы значений

в дополнительных колонках можно прочитать в разделе 10.2 на с. 103.

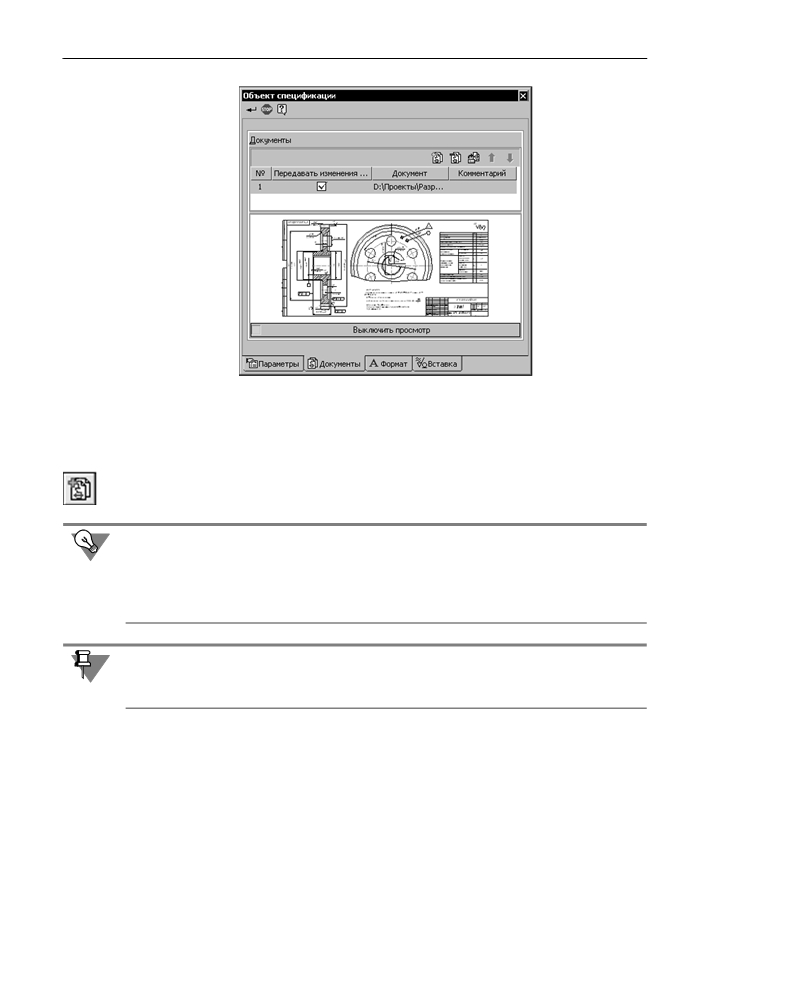

6.6.3. Подключение документа к объекту спецификации

Объект спецификации можно связать с документом КОМПАС!3D. Эта связь является

двусторонней и ассоциативной и позволяет передавать данные об объекте специфика!

ции в подключенный документ, или наоборот, данные из документа в соответствующий

ему объект спецификации.

Документ подключается к объекту спецификации на вкладке Панели свойств Докумен%

ты. Она содержит разворачивающуюся панель Документы (рис. 6.15).

Часть II.

Приемы работы со спецификацией

Рис. 6.15. Документ, подключенный к объекту спецификации

Панель содержит название подключенного к объекту спецификации документа и его

уменьшенное изображение (при условии, что не включена опция Выключить про%

смотр).

Для подключения документа к объекту спецификации нажмите на панели Документы

кнопку Добавить документ. В появившемся диалоге укажите путь к файлу документа

и его имя.

Если объект спецификации — документ, подключите к нему собственно этот документ

(например, сборочный чертеж, спецификацию, пояснительную записку, схему и т.д.).

Если объект спецификации — сборочная единица, подключите к нему соответствующий

сборочный чертеж и спецификацию.

Если объект спецификации — деталь, подключите к нему рабочий чертеж этой детали.

Трехмерная модель детали или сборки обычно подключается к объекту автоматически

(см. раздел 7.4.2 на с. 83). Ее можно подключить и вручную (тем же способом, что и до!

кументы других типов).

В результате подключения документа в соответствующие колонки объекта специфика!

ции автоматически будут переданы наименование и обозначение из модели или основ!

ной надписи чертежа, а также обозначение формата, на котором выполнен подключен!

ный чертеж.

Информация из подключенного документа может передаваться не только в колонки

бланка спецификации, но и в дополнительные колонки. Например, в дополнительную

колонку объекта может быть автоматически передана масса детали из модели или из со!

ответствующей графы основной надписи.

Вообще говоря, передача данных из подключенного к объекту документа является час!

тью стиля спецификации. При формировании стиля можно отключить передачу данных

Глава 6. Работа с документом/спецификацией

или настроить ее параметры (например, изменить ячейку штампа, данные из которой

должны передаваться в конкретную колонку объекта спецификации).

Если отредактировать подключенную к объекту модель, или данные в основной надписи

подключенного документа, или изменить его формат, то при сохранении этого докумен!

та будет выдан запрос на подтверждение передачи данных в спецификацию. Вы можете

отказаться от передачи данных.

После изменения наименования или обозначения объекта в документе!спецификации

новые данные могут быть переданы в основную надпись подключенного документа. Что!

бы включить передачу данных из объекта спецификации в подключенный документ,

включите рядом с названием документа опцию Передавать изменения в документ.

Если после этого изменить данные в колонках объекта и сохранить спецификацию, из!

менения будут переданы в подключенный документ. При этом дополнительный запрос

на подтверждение передачи изменений выдаваться не будет. Вы получите лишь сообще!

ние о том, что документ изменен.

Для отключения документа от объекта спецификации выделите в списке его название и

нажмите кнопку Отключить документ.

Если требуется открыть подключенный к объекту документ, выделите в списке его на!

звание и нажмите кнопку Редактировать документ.

При необходимости к объекту спецификации может быть подключено несколько доку!

ментов. В этом случае в объект передаются данные из первого подключенного докумен!

та. Вы можете изменить порядок подключенных к объекту документов, перемещая их по

списку при помощи кнопок Переместить документ в списке вверх и Переместить

документ в списке вниз.

6.7.

Сортировка объектов

Автоматическая сортировка базовых объектов производится только в тех разделах спе!

цификации, при настройке которых включена сортировка (см. раздел 17.2 на с. 191) и

указаны ее правила — колонка, по которой должна производиться сортировка, и тип

сортировки.

Чтобы быстро включить или выключить автоматическую сортировку в текущем разделе,

пользуйтесь кнопкой Автоматическая сортировка на панели Текущее состояние.

Нажатая кнопка означает, что автоматическая сортировка в текущем разделе включена,

отжатая — выключена.

Отключение автоматической сортировки распространяется на вновь создаваемые в раз!

деле объекты и не нарушает порядок уже отсортированных объектов.

Если автоматическая сортировка в разделе выключена, вы можете располагать его объ!

екты в произвольной последовательности, перемещая их вверх и вниз.

Для перемещения объекта в разделе выделите его и вызовите команду Редактор —

Сдвинуть объект вверх или — Сдвинуть объект вниз. Для быстрого вызова этих ко!

манд можно воспользоваться комбинациями клавиш <Shift>+<

> и <Shift>+<

> соот!

ветственно.

Часть II.

Приемы работы со спецификацией

Автоматическая сортировка вспомогательных объектов спецификации не производится.

Их можно вручную перемещать вверх и вниз даже в тех разделах, где включена автома!

тическая сортировка базовых объектов.

При необходимости вы можете сортировать вспомогательные объекты, используя под!

разделы.

Для этого переместите вспомогательные объекты, которые требуется отсортировать, в

начало раздела — так, чтобы перед ними не было ни одного базового объекта. Затем от!

редактируйте каждый из этих объектов, присваивая ему нужный номер подраздела.

Объекты будут сортироваться в порядке возрастания номера подраздела. При этом будут

учитываться как вспомогательные, так и базовые объекты.

Если настроенный вышеописанным способом вспомогательный объект переместить с

помощью команд Сдвинуть объект вверх и Сдвинуть объект вверх так, что он ока!

жется ниже базового объекта, то между этим базовым объектом и перемещенным вспо!

могательным объектом возникнет связь. Вспомогательный объект получит тот же номер

подраздела, что и базовый, и будет перемещаться вместе с ним.

Чтобы отключить эту связь, необходимо снова переместить вспомогательный объект в

начало раздела и задать для него нужный номер подраздела.

6.8.

Простановка позиций

Числа, автоматически возникающие в колонке Позиция новых объектов, не являются но!

мерами позиций. Они представляют собой порядковые номера объектов и отражают

последовательность их создания.

Для присвоения объектам номеров позиций, соответствующих их положению в специ!

фикации, вызовите команду Сервис — Расставить позиции.

В результате действия команды в колонке Позиция появятся номера позиций объектов.

Чтобы быстро включить или выключить простановку номеров позиций в текущем разде!

ле, пользуйтесь кнопкой Проставлять позиции на панели Текущее состояние.

Нажатая кнопка означает, что простановка позиций в текущем разделе включена, отжа!

тая — выключена.

При простановке позиций в каждом разделе учитывается количество резервных строк в

предыдущем разделе.

Например, раздел Детали заканчивается позицией 46 и содержит три резервные строки.

Тогда следующий за ним раздел Стандартные изделия будет начинаться с позиции 50,

т.к. номера позиций 47, 48 и 49 зарезервированы для последующих изменений.

Даже после ввода в раздел Детали новых или удаления существующих объектов коли!

чество резервных строк в нем останется неизменным, а команда автоматической проста!

новки позиций обеспечит «соблюдение дистанции» между номерами позиций в сосед!

них разделах.

Для быстрого изменения количества резервных строк в текущем разделе служит поле

Количество резервных строк на панели Текущее состояние.

Глава 6. Работа с документом/спецификацией

6.9.

Режимы работы с документом%спецификацией

При создании и заполнении текстовой части объектов документа!спецификации на эк!

ране вы видите стандартную таблицу спецификации и вводите данные в ее графы. Такой

режим работы называется нормальным режимом заполнения спецификации. Он анало!

гичен нормальному режиму заполнения текстового документа.

В этом режиме также редактируются дополнительные параметры объектов специфика!

ции, к объектам подключается геометрия, производится сортировка объектов, проста!

новка позиций и другие операции с объектами.

Основная надпись документа!спецификации в нормальном режиме не видна и не до!

ступна для редактирования.

Для заполнения основной надписи требуется перейти в режим разметки страницы. Этот

режим при работе со спецификацией похож на режим разметки страницы текстового до!

кумента.

Для перехода в режим разметки страницы вызовите команду Вид — Разметка страниц

или нажмите кнопку Разметка страниц на панели Вид.

В этом режиме страницы спецификации показываются так, как они будут выводиться на

печать. Видны и доступны для редактирования таблицы основной надписи документа!

спецификации.

Объекты спецификации в режиме разметки страницы недоступны для редактирования.

Для редактирования объектов требуется вернуться в нормальный режим.

Для перехода из режима разметки страницы в нормальный режим вызовите команду

Вид — Нормальный режим или нажмите кнопку Нормальный режим на панели

Вид.

По умолчанию система находится в нормальном режиме работы со спецификацией.

6.10.

Отображение объектов, содержащих

код и наименование документа

Показ наименования изделия в текстовой части объекта спецификации, содержащего

код и наименование документа, может быть автоматически отключен.

Отключение происходит, если содержимое ячеек Обозначение (без учета стандартного

кода) и Наименование (без учета стандартного наименования документа) объекта специ!

фикации полностью совпадает с содержимым соответствующих ячеек основной надпи!

си этой спецификации. Полный текст в ячейке Наименование объекта спецификации ви!

ден только в режиме редактирования текстовой части этого объекта.

Перечень стандартных кодов и наименований документов определяется файлом кодов и

наименований — graphic.kds. По умолчанию он находится в подпапке \Sys главной папки

системы. Формат файла — текстовый, поэтому при необходимости файл graphic.kds

может быть открыт и отредактирован в любом текстовом редакторе.

Если используются нестандартный код и/или наименование, содержимое ячейки Наиме/

нование отображается полностью даже при условии совпадения обозначения и наиме!

нования изделия.

Часть II.

Приемы работы со спецификацией

Рассмотрим механизм отключения показа наименования изделия на примере объекта

раздела Документация. Предположим, этот объект соответствует сборочному чертежу

изделия. Целесообразно подключить к нему сборочный чертеж и взять данные из его ос!

новной надписи (рис. 6.16).

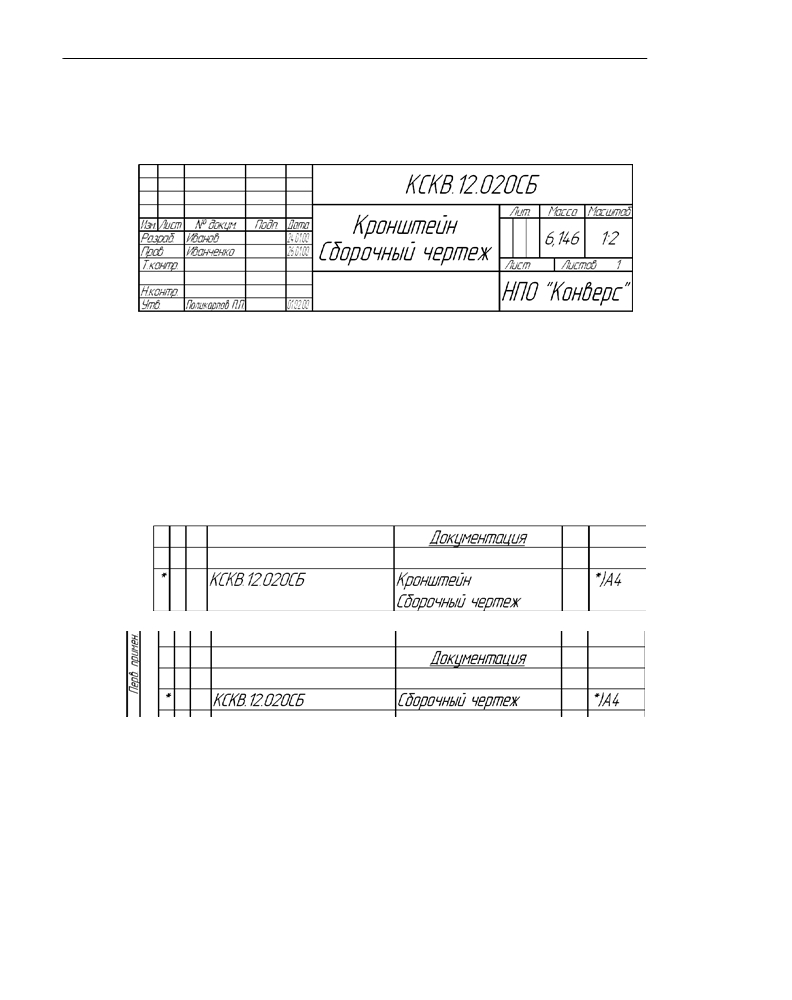

Рис. 6.16. Основная надпись сборочного чертежа, подключаемого к объекту спецификации

В ячейки Обозначение и Наименование объекта спецификации будут переданы строки

«КСКВ.12.020СБ» и «Кронштейн Сборочный чертеж» соответственно (рис. 6.17, а).

Пусть графы Обозначение и Наименование основной надписи спецификации содержат

строки «КСКВ.12.020» и «Кронштейн» соответственно.

В этом случае содержимое ячейки Наименование данного объекта спецификации зави!

сит от режима работы. Наименование изделия — «Кронштейн» — показывается только

в режиме редактирования этого объекта (рис. 6.17, а). После выхода из этого режима, а

также в режиме разметки страниц отображение наименования изделия отключается и в

ячейке Наименование остается только наименование документа (рис. 6.17, б).

а) Режим редактирования

б) Режим разметки страниц

Рис. 6.17.

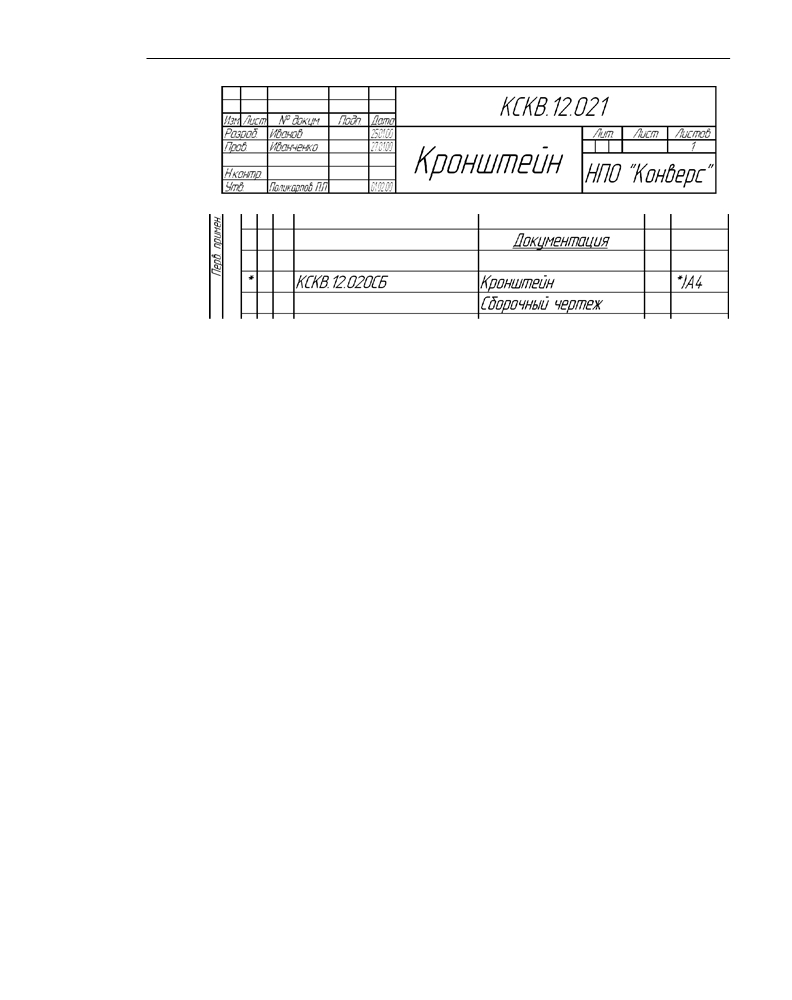

Пусть теперь графа Обозначение основной надписи спецификации содержит строку

«КСКВ.12.021» (рис. 6.18, а). В этом случае в ячейке Наименование данного объекта спе!

цификации отображается полное наименование документа в любом режиме работы

(рис. 6.18, б).

Глава 7.

Работа с объектами спецификации

в чертежах и моделях

Объекты спецификации можно создавать не только в документах!спецификациях, но и

в чертежах, и в моделях.

Приемы создания и редактирования объектов спецификации в различных типах доку!

ментов практически одинаковы. Например, копирование и редактирование базовых и

вспомогательных объектов спецификации, создание исполнений объектов, редактиро!

вание дополнительных параметров объектов и подключение к ним документов произво!

дятся точно так же, как при работе с объектами в документе!спецификации (см. главу 6).

Кнопки вызова команд работы с объектами спецификации в режимах работы с графи!

ческими документами и моделями по умолчанию находятся на инструментальной пане!

ли Спецификация (рис. 5.3 на с. 51).

7.1.

Создание объектов спецификации в чертеже

В сборочном чертеже нужно создавать те объекты спецификации, изображения которых

содержатся в этом чертеже. Как правило, это объекты из разделов Сборочные единицы,

Детали, Стандартные изделия.

Для создания объекта спецификации выполните следующие действия.

Находясь в режиме редактирования чертежа, выделите графические объекты, составля!

ющие изображение детали или подсборки, в том числе позиционную линию!выноску.

Выделенные объекты будут составлять геометрию объекта спецификации.

Включение позиционной линии!выноски в состав геометрии объекта спецификации

обеспечит автоматическое заполнение колонки спецификации Зона и передачу номера

позиции из спецификации на полку линии!выноски.

Вызовите команду Спецификация — Добавить объект…

В появившемся на экране диалоге выберите раздел для размещения объекта, а при

необходимости — шаблон заполнения его текстовой части.

В появившемся на экране окне введите текстовую часть объекта спецификации (см.

раздел 6.4 на с. 58).

При необходимости на вкладках Панели свойств Параметры и Документы задайте до!

полнительные параметры объекта (см. разделы 6.6.1 на с. 68 и 6.6.2 на с. 73) и подклю!

чите к нему документы (см. раздел 6.6.3 на с. 73).

Подтвердите создание объекта спецификации, нажав в окне ввода текстовой части кноп!

ку OK или комбинацию клавиш <Ctrl>+<Enter>.

В чертеже будет создан объект, в состав которого входит выделенная геометрия.

Глава 7. Работа с объектами спецификации в чертежах и моделях

Если при создании объекта в его состав не были включены графические объекты (в том

числе позиционная линия!выноска), их можно ввести в состав объекта спецификации на

любом этапе работы с ним. Это делается так же, как при включении геометрии в объект

документа!спецификации (см. раздел 6.5.1 на с. 66). Разница состоит лишь в том, что

выделять объект, в состав которого вводится геометрия, надо в подчиненном режиме.

7.1.1.

Объекты спецификации из прикладных библиотек

При вставке в чертеж изображения стандартного изделия из прикладной библиотеки

(например, Конструкторской библиотеки) в диалоге выбора параметров изделия может

присутствовать опция Создать объект спецификации (см. рис. 4.1 на с. 47). Если

включить эту опцию, то после указания положения библиотечного изображения на экра!

не появляется окно для ввода текстовой части объекта спецификации (такое же, как при

создании объекта спецификации в чертеже).

После подтверждения создания объекта требуется указать существующую или создать

новую позиционную линию!выноску, указывающую на изделие. Эта линия!выноска и

графические объекты библиотечного изображения будут включены в состав объекта

спецификации.

Объект спецификации расположится в разделе, предусмотренном логикой работы при!

кладной библиотеки. Например, объекты, соответствующие крепежным изделиям из

Конструкторской библиотеки, будут созданы в разделе Стандартные изделия.

7.1.2.

Объекты спецификации из вставленных фрагментов

Во фрагменте можно создать такие же объекты спецификации, как в чертеже. Они со!

здаются и редактируются по тем же правилам, что и объекты спецификации в чертеже.

Фрагмент не подключается к спецификации. Поэтому напрямую передать объекты из не!

го в спецификацию невозможно.

Однако фрагмент можно вставить в чертеж. При этом объекты спецификации, так же как

и графические объекты, попадут из фрагмента в чертеж (с сохранением всех их

свойств). Такая передача объектов происходит при любом способе вставки — ссылкой,

телом или россыпью.

Порядок работы с объектами, полученными таким способом, не отличается от порядка

работы с объектами спецификации, созданными непосредственно в чертеже.

Если в состав объектов спецификации во фрагменте входят позиционные линии!вынос!

ки, то при вставке фрагмента в чертеж после сортировки всех объектов спецификации в

этом чертеже на линиях!выносках появятся новые номера позиций, соответствующие

месту появившихся из фрагмента объектов среди объектов спецификации чертежа.

Проще говоря, если во фрагменте номера позиций 1, 2 и 3, то после вставки этого фраг!

мента в чертеж и пересчета позиций в нем позиции во фрагменте могут получить, напри!

мер, номера 10, 28 и 46 (при условии, что позиционные линии!выноски входят в состав

объекта спецификации, включены расчет позиций и их простановка).

Если фрагмент содержит несколько описаний спецификаций (см. раздел 10.14 на

с. 122) и объекты, созданные для каждого описания, то при вставке в чертеж этого фраг!

Часть II.

Приемы работы со спецификацией

мента в чертеже появятся все описания спецификаций, содержащиеся во фрагменте, и

все объекты спецификации из фрагмента.

Если при выпуске различных сборочных чертежей (схем, чертежей общего вида и т.д.)

вы используете типовые решения, создайте соответствующие фрагменты с объектами

спецификации и любым способом вставляйте их в чертежи.

Начертите типовую деталь (или узел) во фрагменте.

Создайте в этом фрагменте объект спецификации, соответствующий детали (или объек!

ты спецификации, соответствующие деталям узла).

Сохраните фрагмент.

Вставляйте фрагмент в сборочные чертежи.

Вместе с изображением в них будут «приходить» объекты спецификации.

Вы также можете создать библиотеки фрагментов, содержащих объекты спецификации,

и вставлять фрагменты в чертежи из них. При работе в библиотеке фрагменты, содер!

жащие объекты спецификации, ничем не отличаются от других фрагментов.

7.2.

Создание объектов спецификации в модели.

Общие сведения

Использование объектов спецификации при создании трехмерных моделей (деталей и

сборок) позволяет автоматически сформировать спецификацию в процессе построения

сборки.

Для корректного формирования объектов спецификации в модели рекомендуется пред!

варительно сохранить ее на диске.

7.3.

Создание объектов спецификации в детали

Как правило, в детали создают единственный объект спецификации, содержащий ее на!

именование и обозначение и принадлежащий разделу Детали.

Как и при работе с графическими документами, для создания в детали объектов специ!

фикации требуется вызвать команду Спецификация — Добавить объект…. Выделять

какие!либо формообразующие и конструктивные элементы перед вызовом команды не

требуется.

Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и

задание дополнительных параметров) выполняются так же, как при создании объекта

спецификации в чертеже (см. раздел 7.1).

Если перед вызовом команды создания объекта спецификации в Дереве построения бы!

ла выделена текущая деталь (самый первый элемент Дерева), то колонки Обозначение,

Наименование и дополнительная колонка Масса заполняются автоматически, а текущий

документ!деталь подключается к создаваемому объекту спецификации.

Автоматическое заполнение текстовой части объекта спецификации предпочтительнее,

чем ручной ввод данных, так как позволяет избежать случайных ошибок.

Глава 7. Работа с объектами спецификации в чертежах и моделях

7.4.

Создание объектов спецификации в сборке

В сборке можно создать внутренние и внешние объекты (см. раздел 3.2.2 на с. 38).

7.4.1.

Внешние объекты

Как правило, в сборке создают единственный внешний объект спецификации, содержа!

щий ее наименование и обозначение и принадлежащий разделу Сборочные единицы.

Этот объект автоматически передается в сборку, в которую текущая входит в качестве

подсборки (сборочной единицы).

Чтобы создать в сборке внешний объект спецификации, вызовите команду Специфи%

кация — Добавить объект — Внешний.

Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и

задание дополнительных параметров) выполняются так же, как при создании объекта

спецификации в чертеже (см. раздел 7.1).

Если перед вызовом команды создания внешнего объекта спецификации в Дереве пос!

троения была выделена текущая сборка (самый первый элемент Дерева), то колонки

Обозначение, Наименование и дополнительная колонка Масса заполняются автомати!

чески, а текущий документ!сборка подключается к создаваемому объекту

спецификации.

7.4.2.

Внутренние объекты

Внутренние объекты спецификации возникают в сборке при вставке в нее деталей, со!

держащих объекты спецификации, и подсборок, содержащих внешние объекты специ!

фикации. Иными словами, при вставке в сборку компонентов объекты спецификации

деталей и внешние объекты спецификации подсборок становятся внутренними объекта!

ми главной сборки.

Ко всем внутренним объектам спецификации, сформированным таким способом, авто!

матически подключаются документы!модели, из которых «пришли» эти объекты. Под!

робнее о подключении документов к объектам спецификации рассказано в разделе 6.6.3

на с. 73.

Если вы создавали объекты спецификации во всех деталях и подсборках текущей сбор!

ки, то в ней оказываются все объекты, необходимые для внесения в спецификацию на

эту сборку. Их достаточно просто передать в спецификацию, подключенную к сборке.

В некоторых случаях в сборке требуется создать внутренние объекты, которые по какой!

либо причине не могут быть созданы в моделях ее компонентов. Например, при сборке

изделия используется какой!либо материал. Данные о нем должны попасть в специфи!

кацию (т.е. в сборке должен быть соответствующий внутренний объект). Однако создать

и вставить в сборку модель этого материала невозможно, т.е. внутренний объект специ!

фикации не может возникнуть в сборке автоматически. Его нужно создать вручную.

Чтобы создать в сборке внутренний объект спецификации, вызовите команду Специ%

фикация — Добавить объект — Внутренний.

Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и

задание дополнительных параметров) выполняются так же, как при создании объекта

спецификации в чертеже (см. раздел 7.1).

Часть II.

Приемы работы со спецификацией

Внутренний объект спецификации, созданный с помощью команды Добавить

объект — Внутренний, принадлежит только данной сборке и не связан ни с одним вне!

шним файлом.

7.4.3.

Объекты спецификации из прикладных библиотек

При вставке в сборку модели стандартного изделия из прикладной библиотеки (напри!

мер, Библиотеки крепежа) в диалоге выбора параметров изделия может присутствовать

опция Создать объект спецификации. Если включить эту опцию, то после указания

положения библиотечного компонента на экране появляется окно для ввода текстовой

части объекта спецификации.

После подтверждения создания объекта в сборке возникнет внутренний объект специ!

фикации. Он расположится в разделе, предусмотренном логикой работы прикладной

библиотеки.

7.4.4.

Объекты спецификации из библиотек моделей

Модель, хранящаяся в библиотеке моделей (файле *.l3d), может содержать такие же

объекты спецификации, как модель, хранящаяся в отдельном файле на диске.

Если библиотечный компонент, содержащий внутренние объекты спецификации, вста!

вить в сборку, то в сборке появятся соответствующие внутренние объекты специфика!

ции. Порядок работы с ними не отличается от порядка работы с объектами специфика!

ции, «пришедшими» в сборку при вставке компонентов из отдельных файлов.

Эту возможность удобно использовать, если в ваших изделиях используются типовые

детали и узлы.

Создайте трехмерную модель типовой детали (узла).

Создайте в этой модели внешний объект спецификации, соответствующий детали (или

узлу).

Включите модель в состав библиотеки моделей.

Вставляйте модель из библиотеки в сборки.

Вместе с телом библиотечного компонента в сборки будут передаваться объекты специ!

фикации.

7.5.

Редактирование объектов спецификации в документе

Редактирование объектов спецификации в чертежах и моделях производится в подчи!

ненном режиме (см. раздел 3.3 на с. 39). Этот режим доступен при наличии хотя бы од!

ного объекта спецификации. Для его вызова служит команда Спецификация — Ре%

дактировать объекты….

К редактированию объекта спецификации можно перейти, используя подключенную к

нему геометрию. Для этого выделите нужные графические объекты в чертеже и вызови!

те из контекстного меню команду Редактировать объект спецификации.

Глава 7. Работа с объектами спецификации в чертежах и моделях

После редактирования объектов спецификации в сборочном чертеже изменения могут

быть переданы в подключенную к нему спецификацию в результате синхронизации (см.

раздел 8.2.1 на с. 96).

Обозначение и наименование чертежа влияет на отображение объектов спецификации,

содержащих код и наименование документа. Это влияние аналогично влиянию обозна!

чения и наименования спецификации на объекты в ней (см. раздел 6.10 на с. 77).

После редактирования объектов спецификации в детали все сделанные изменения пере!

даются в сборки, содержащие эту деталь.

Если при редактировании внутренних объектов спецификации в сборке изменения были

сделаны в тех объектах спецификации, которые связаны с документами!моделями, эти

изменения передаются в соответствующие модели.

После редактирования внешних объектов спецификации в сборке все сделанные изме!

нения передаются в сборки, содержащие эту сборку в качестве подсборки.

7.5.1.

Редактирование состава геометрии объекта спецификации

Способы редактирования состава геометрии объекта спецификации в чертеже (добавле!

ние, замена и удаление геометрии) практически аналогичны способам редактирования

состава геометрии в документе!спецификации (см. раздел 6.5.2 на с. 67). Разница состо!

ит лишь в том, что выделять объект, состав которого редактируется, надо в подчиненном

режиме (т.е. непосредственно внутри чертежа, а не в отдельном документе!специфика!

ции).

Состав геометрии из трехмерной модели, подключенной к объекту, изменяется автома!

тически при редактировании этой модели. Редактирование состава геометрии такого

объекта спецификации «вручную» невозможно.

7.5.2.

Просмотр геометрии объектов спецификации

Порядок просмотра геометрии объектов спецификации, созданных в чертеже или сбор!

ке, практически аналогичен порядку просмотра геометрии объектов в документе!специ!

фикации (см. раздел 6.5.3 на с. 68). Разница состоит лишь в том, что выделять объекты

спецификации, состав которых просматривается, надо в подчиненном режиме.

При просмотре геометрии расположите мозаикой окно чертежа (или сборки) и окно под!

чиненного режима редактирования объектов спецификации.

7.6.

Удаление объекта спецификации из документа

Чтобы удалить объект спецификации из чертежа, перейдите в подчиненный режим

(Спецификация — Редактировать объекты…), выделите подлежащий удалению

объект и нажмите <Delete> или вызовите команду Редактор — Удалить объект.

Аскон. Система проектирования спецификаций. Руководство - часть 5
