Аскон. Система проектирования спецификаций. Руководство - часть 4

Глава 6.

Работа с документом%спецификацией

6.1.

Создание документа%спецификации

Чтобы создать спецификацию, вызовите команду Файл — Создать. В появившемся

диалоге создания нового документа выберите тип нового документа — Специфика%

ция.

На экране появится таблица новой спецификации. В ней можно создавать объекты спе!

цификации (см. раздел 6.3).

Эта таблица и правила ее заполнения (колонки, разделы, наличие автоматической сор!

тировки, количество резервных строк и т.д.) будут соответствовать стилю, который ус!

тановлен по умолчанию для новой спецификации.

Стиль спецификации можно изменить.

Вы можете создать новую спецификацию на основе шаблона. Для этого активизируйте

вкладку Шаблоны диалога создания нового документа и укажите нужный шаблон.

Шаблоны спецификаций, поставляемые с КОМПАС!3D, содержат стиль спецификации.

Вы можете отредактировать имеющиеся шаблоны (например, заполнив в них основные

надписи) или создать новые.

6.2.

Выбор стиля спецификации

Стиль спецификации — совокупность параметров и настроек, присущих спецификации

и влияющих на ее заполнение и отображение. Подробнее о нем рассказано в главе 16.

Стили спецификаций, поставляемые в составе дистрибутива КОМПАС!3D, хранятся в

файлах Graphic.lyt и Vector.lyt, расположенных в папке ...\Sys.

6.2.1.

Текущая спецификация

Чтобы изменить стиль текущей спецификации, выполните следующие действия.

1. Вызовите команду Сервис — Параметры

Появившийся на экране диалог будет по умолчанию раскрыт на разделе Текущая

спецификация — Стиль.

2. Нажмите кнопку Библиотеки… и выберите файл *.lyt, в котором находится нужный

стиль. Если в справочном поле диалога уже указана требуемая библиотека, ее можно не

выбирать заново.

3. Выберите из списка стиль, который должна иметь текущая спецификация.

Обычно изменяют стиль только что созданной спецификации, которая еще не содержит

объектов.

52

Глава 6. Работа с документом/спецификацией

6.2.2.

Вновь создаваемые спецификации

Чтобы установить стиль, с которым по умолчанию должны создаваться новые специфи!

кации, выполните следующие действия.

1.

Вызовите команду Сервис — Параметры.

2.

В появившемся диалоге разверните раздел Новые документы — Спецификация —

Стиль.

3.

Укажите библиотеку стилей (файл *.lyt) и выберите стиль, который должны иметь вновь

создаваемые спецификации.

6.3.

Заполнение спецификации

Спецификация заполняется путем создания в ней новых объектов (как базовых, так и

вспомогательных).

Объекты спецификации можно также создать в подключенных к ней трехмерных сбор!

ках или сборочных чертежах, а затем передать их в отдельный документ!спецификацию.

Кроме того, возможна вставка объектов, соответствующих макроэлементам из Конс!

трукторской библиотеки.

6.3.1.

Добавление нового объекта

Чтобы создать базовый объект в текущей спецификации, вызовите команду Вставка —

Базовый объект или нажмите <Insert>.

Чтобы создать вспомогательный объект, вызовите команду Вставка — Вспомогатель%

ный объект.

Если создаваемый объект — первый в спецификации...

На экране появится диалог выбора раздела (и подраздела) для размещения этого объек!

та (рис. 6.1).

Рис. 6.1. Диалог выбора раздела спецификации

53

Часть II.

Приемы работы со спецификацией

Выберите в нем нужный раздел.

Заголовок выбранного раздела появится в бланке спецификации. Заголовок будет под!

черкнут и в соответствии со стандартом обрамлен сверху и снизу пустыми строками.

Если требуется создать объект в текущем разделе...

Для создания объекта в уже существующем разделе перед вызовом команды Вставка —

Базовый объект установите курсор в любом месте этого раздела.

Если требуется создать объект в новом разделе...

Для создания объекта в новом разделе требуется вначале создать этот раздел при помо!

щи команды Вставка — Раздел.

Так как спецификация не может содержать пустой раздел (раздел без объектов), сразу

после создания нового раздела в нем возникнет первый объект.

Вне зависимости от способа создания объекта спецификации после вызова команды в

таблице спецификации станет доступной строка для ввода его текстовой части (см.

раздел 6.4).

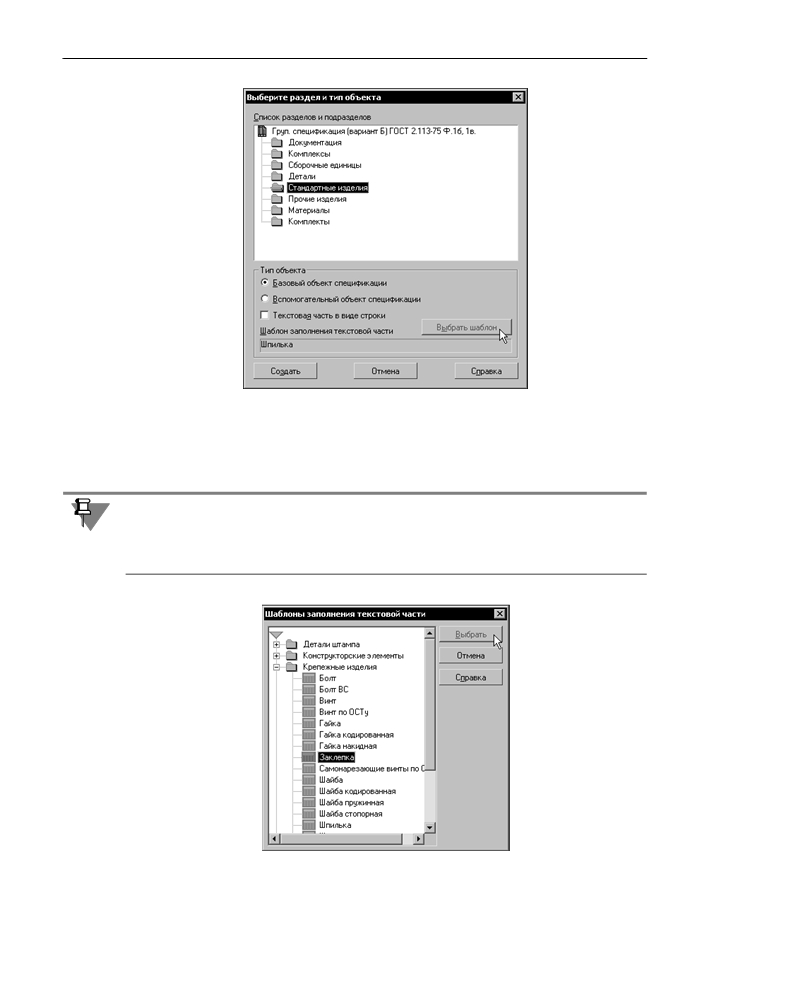

При создании нового объекта в некоторых разделах (например, Стандартные изделия,

Материалы) необходимо указать способ формирования его текстовой части: использо!

вание шаблона заполнения (см. раздел 6.4.5) или ввод текстовой части с клавиатуры

(см. раздел 6.4.6).

После ввода текстовой части (а при необходимости — и дополнительных параметров

объекта, см. раздел 6.6) подтвердите его создание. Для этого нажмите комбинацию кла!

виш <Ctrl>+<Enter> или щелкните мышью вне строки, содержащей объект.

6.3.2.

Копирование объекта спецификации

Объект спецификации можно также создать путем копирования существующего объекта

и последующего редактирования копии.

Чтобы скопировать объект, выделите его (не входя в режим редактирования его тексто!

вой части) и вызовите команду Редактор — Копировать объект.

Система создаст новый объект с текстовой частью, повторяющей текстовую часть выде!

ленного объекта, и перейдет в режим редактирования этой текстовой части (см.

раздел 6.4). После изменения данных в колонках нового объекта следует подтвердить

его создание.

Объект, созданный путем копирования другого объекта, по своим свойствам и парамет!

рам ничем не отличается от объектов, созданных при помощи команды Вставка — Объ%

ект.

Обычно путем копирования создают объект, текстовая часть которого незначительно от!

личается от текстовой части существующего объекта.

Скопированный объект размещается в том же разделе спецификации, что и его прото!

тип. Размещение копии объекта в другом разделе невозможно.

54

Глава 6. Работа с документом/спецификацией

При копировании следует учитывать, что данные из дополнительных колонок выбранно!

го объекта (см. раздел 6.6.2) передаются в дополнительные колонки копии.

6.3.3. Создание исполнений объектов спецификации

Еще один способ ввода объектов спецификации — создание исполнений текущего объ!

екта.

Создание исполнений объектов спецификации возможно в случае, если настройки теку!

щей спецификации содержат включенную опцию формирования обозначения исполне!

ний объектов. Для включения этой опции в текущей спецификации выполните следую!

щие действия.

1. Вызовите команду Формат — Настройка спецификации.

2. Активизируйте вкладку Блоки исполнений появившегося диалога настройки специфи!

кации (рис. 6.2).

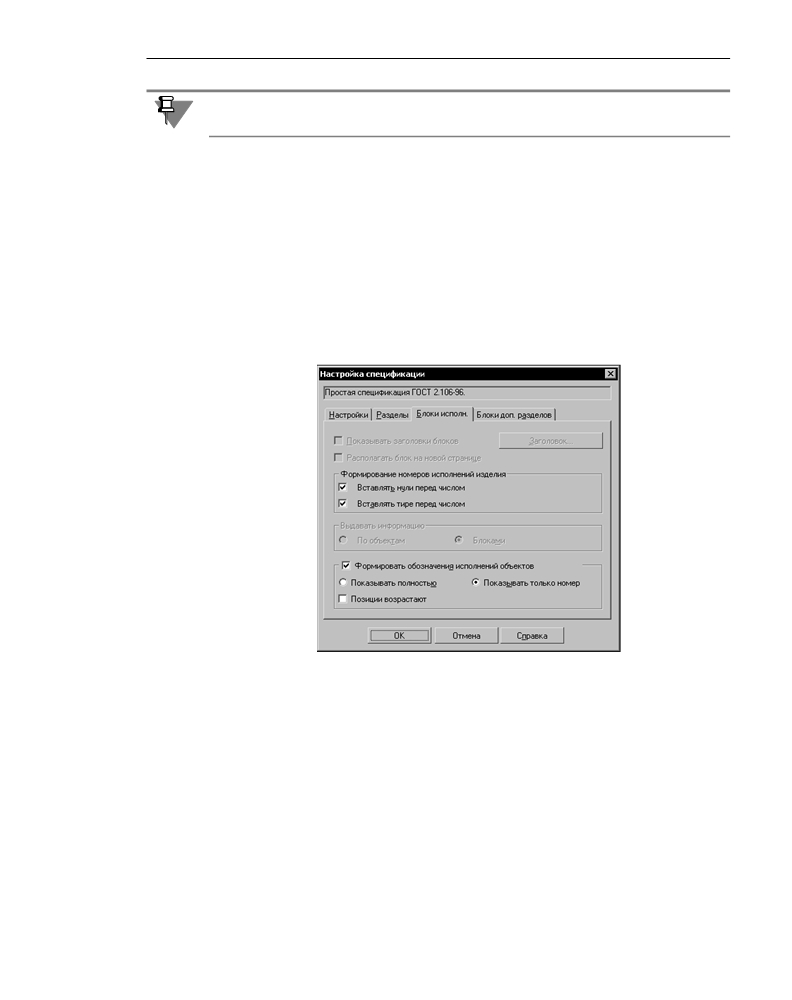

Рис. 6.2. Настройка создания исполнений объектов

3. Включите опцию Формировать обозначения исполнений объектов и один из ее ва!

риантов: показ полного обозначения или показ номера обозначения.

4. После этого при выделении объекта спецификации станет доступна команда Вставка —

Исполнения.

Для создания объекта!исполнения выполните следующие действия.

1. Выделите базовый объект спецификации и вызовите команду Вставка — Исполнения.

2. В появившемся на экране диалоге введите номера исполнений объекта (рис. 6.3).

Номера должны разделяться запятыми и дефисами. Нумерация исполнений может быть

не сплошной.

55

Часть II.

Приемы работы со спецификацией

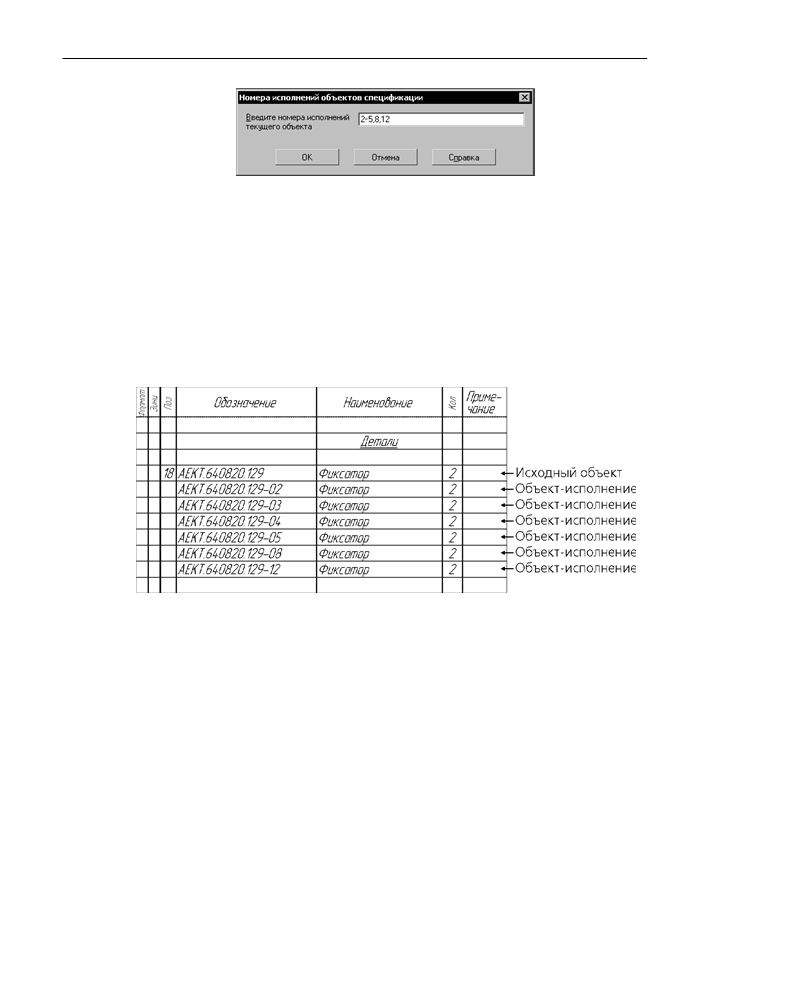

Рис. 6.3. Диалог ввода номеров исполнений

В результате в спецификации возникнут новые объекты, отличающиеся от своего прото!

типа только суффиксами в обозначении (будем называть их объектами%исполнениями).

Например, если ввести номера исполнений «2-5,8,12», то в спецификации появится 6

новых объектов, а их обозначение будет отличаться от обозначения объекта, для кото!

рого создаются исполнения, суффиксами -02, -03, -04, -05, -08 и -12.

▼ Если при настройке спецификации в группе Формировать обозначения объектов

включен вариант Показывать полностью, то обозначения новых объектов будут состо!

ять из обозначения исходного объекта с добавлением суффикса — номера исполнения

(рис. 6.4).

Рис. 6.4. Объекты/исполнения. Обозначение показано полностью

▼ При включенном варианте Показывать только номер обозначения новых объектов

также состоят из обозначения исходного объекта с добавлением номера исполнения, од!

нако постоянная часть обозначения в таблице спецификации не отображается — в ней

виден только номер исполнения (рис. 6.5).

56

Глава 6. Работа с документом/спецификацией

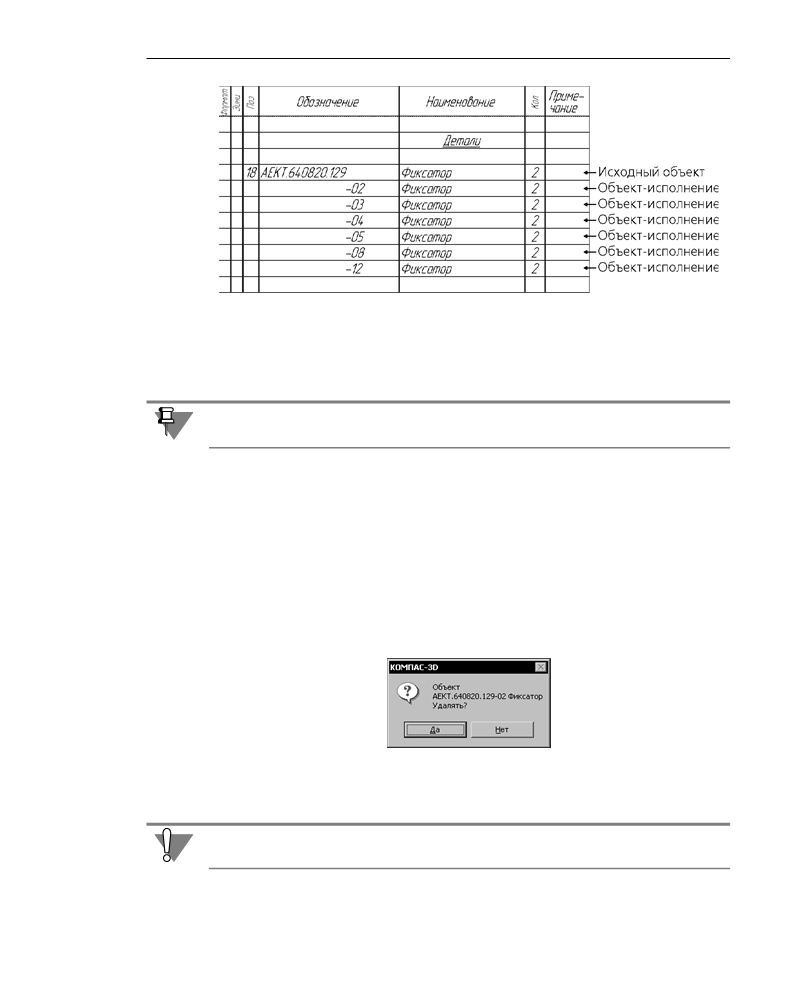

Рис. 6.5. Объекты/исполнения. В обозначении показан только номер исполнения

Автоматическая сортировка объектов происходит с учетом полного обозначения. Благо!

даря этому объекты!исполнения располагаются по порядку номеров за своим исходным

объектом даже в том случае, если в колонке Обозначение показываются только их номе!

ра.

Объекты!исполнения создаются только в тех разделах спецификации, которые сортиру!

ются по обозначению.

В настройках объектов спецификации, созданных путем добавления исполнений объек!

та, автоматически включаются опции Объект является исполнением и Позицию не

показывать, а также выключаются опция Позиция объекта возрастает

(см.

раздел 6.6.1).

6.3.4. Удаление объекта спецификации

Для удаления объекта спецификации установите выделение на этом объекте (при помо!

щи одного щелчка мышью или клавишами со стрелками). Затем вызовите команду Ре%

дактор — Удалить объект. На экране появится запрос на подтверждение удаления

объекта (рис. 6.6). В нем будет указано обозначение и наименование объекта.

Рис. 6.6. Запрос на удаление объекта

Нажмите кнопку Да, если вы уверены в необходимости удаления объекта, или кнопку

Нет, если объект удалять не нужно.

Отменить удаление объекта спецификации невозможно.

Если при настройке текущей спецификации включена опция Удалять геометрию при

удалении объекта спецификации (см. раздел 10.1.1 на с. 102), будьте особенно вни!

57

Глава 6. Работа с документом/спецификацией

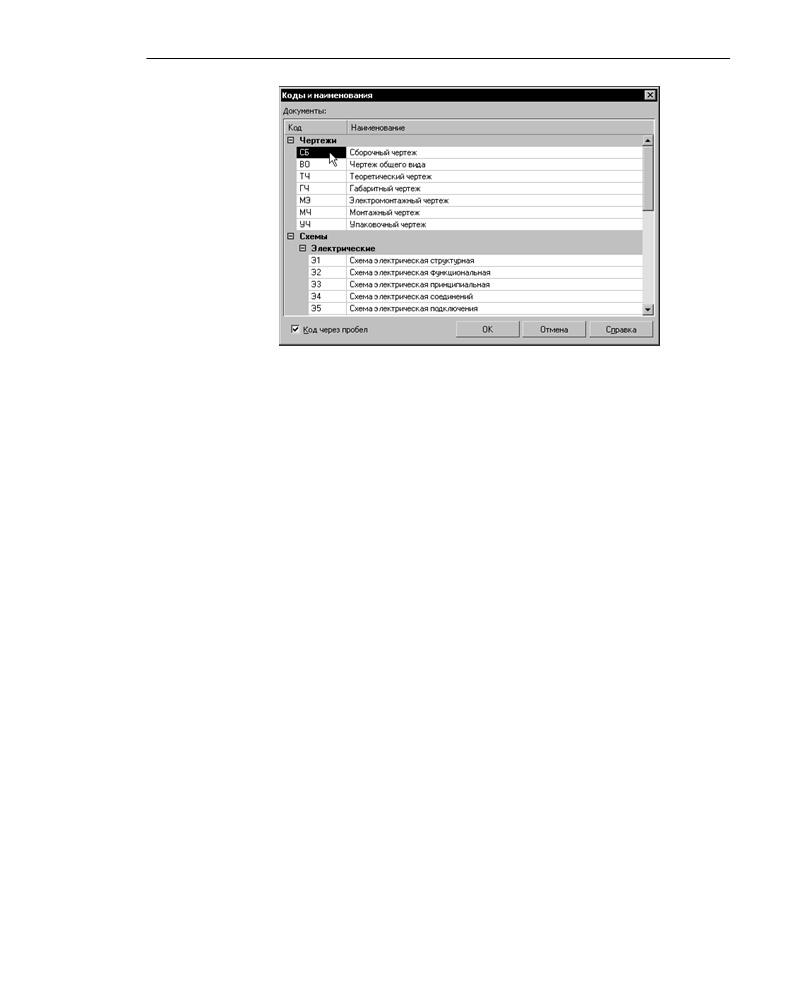

Рис. 6.7. Диалог Коды и наименования

В этом диалоге перечислены коды и наименования документов, сгруппированные в со!

ответствии с требованиями ГОСТ 2.102-68.

Слева от названия раздела в диалоге кодов и наименований находится значок «+». Что!

бы раскрыть раздел, щелкните по этому значку. Он сменится на «!». В перечне появятся

документы раздела.

Выберите нужный код и нажмите кнопку ОК. Можно также дважды щелкнуть в ячейке

Код. Диалог закроется. Выбранный код будет вставлен в ячейку Обозначение, а соот!

ветствующее ему наименование — в ячейку Наименование. Порядок вставки зависит от

содержимого этих ячеек и определяется следующими правилами.

▼ Если ячейки пусты, в них вставляются код и наименование документа.

▼ Если в ячейках содержится произвольный текст, то код документа и его наименование

вставляются после этого текста.

▼ Если последние знаки в ячейке Обозначение составляют один из стандартных кодов, то

эти знаки удаляются. Вместо них вставляется выбранный код.

▼ Если последние знаки в ячейке Наименование составляют одно из стандартных наиме!

нований документов, то эти знаки удаляются. Вместо них вставляется выбранное наиме!

нование документа.

▼ После текста, составляющего стандартный код или наименование, в ячейке может нахо!

диться любое количество знаков «точка» или «пробел». При вставке выбранных кода и

наименования эти знаки удаляются.

Код и наименование вставляются в колонки с типом данных Строка, связанные соответс!

твенно с ячейками штампа Наименование изделия и Обозначение документа. Тип данных

в колонке и имя ячейки для связи устанавливаются для каждого раздела при настройке

стиля спецификации (см. главу 21). Стили спецификаций, поставляемые в составе дис!

трибутива КОМПАС!3D, настроены так, что вставка кода и наименования возможна во

все разделы, кроме Стандартные изделия, Прочие изделия и Материалы.

59

Часть II.

Приемы работы со спецификацией

Содержимое диалога Коды и наименования определяется файлом кодов и наимено!

ваний — graphic.kds. По умолчанию он находится в подпапке \Sys главной папки систе!

мы. Формат файла — текстовый, поэтому при необходимости файл graphic.kds может

быть открыт и отредактирован в любом текстовом редакторе.

6.4.3.

Вставка объектов из Конструкторской библиотеки

Чтобы вставить в спецификацию объект из Конструкторской библиотеки, выполните

следующие действия.

1.

Подключите библиотеку к системе КОМПАС!3D. Для этого используйте Менеджер биб!

лиотек. Подробно работа с Менеджером описана в книге Руководство пользователя

КОМПАС!3D, Том II.

2.

Вызовите из библиотеки команду вставки нужного изделия (болта, винта, гайки, под!

шипника, проката, профиля и т.п.).

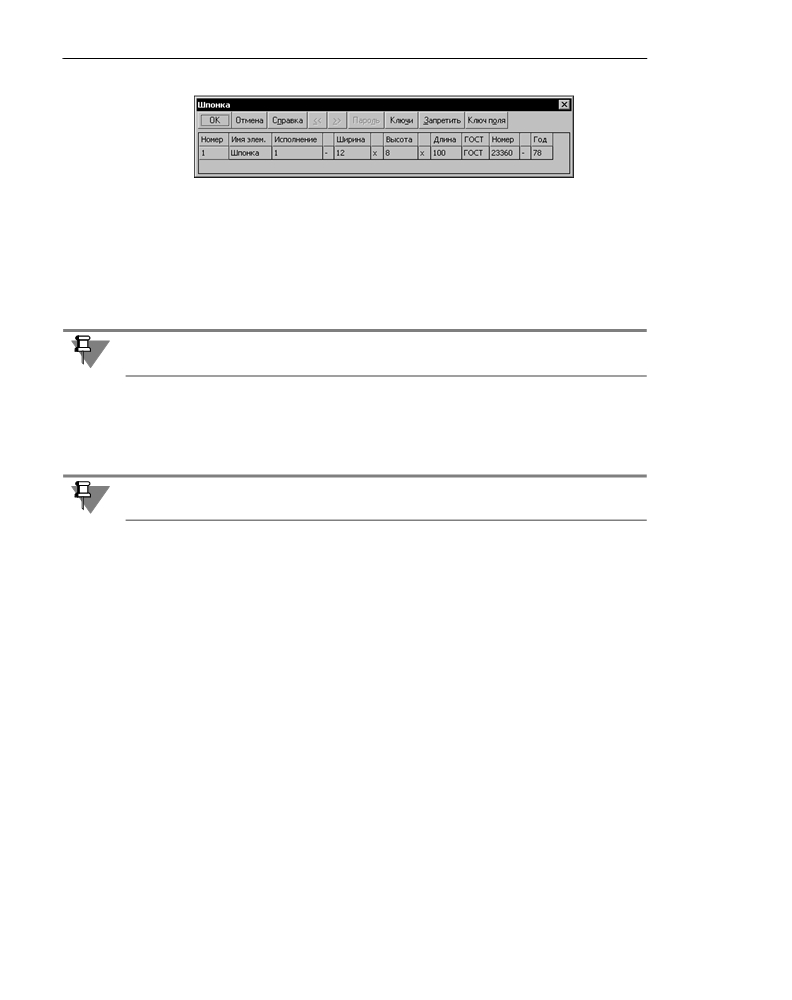

На экране появится диалог настройки параметров выбранного изделия — такой же, как

при вставке соответствующего макроэлемента в графический документ (см. рис. 4.1 на

с. 47).

3.

Задайте параметры изделия в диалоге. Состояние опции Создать объект специфика%

ции в данном случае не имеет значения.

4.

Закройте диалог, нажав кнопку ОК.

Объект спецификации, соответствующий выбранному изделию, добавится в специфика!

цию. Раздел спецификации будет выбран автоматически (а при необходимости — со!

здастся). Так, болты и другие крепежные изделия окажутся в разделе Стандартные из/

делия, прокат и профили — в разделе Материалы, пружины — в разделе Детали.

Текстовая часть объекта сформируется по шаблону заполнения с учетом выбранных па!

раметров изделия из библиотеки. В дальнейшем текстовую часть можно будет отредак!

тировать (см. раздел 6.4.7 на с. 63).

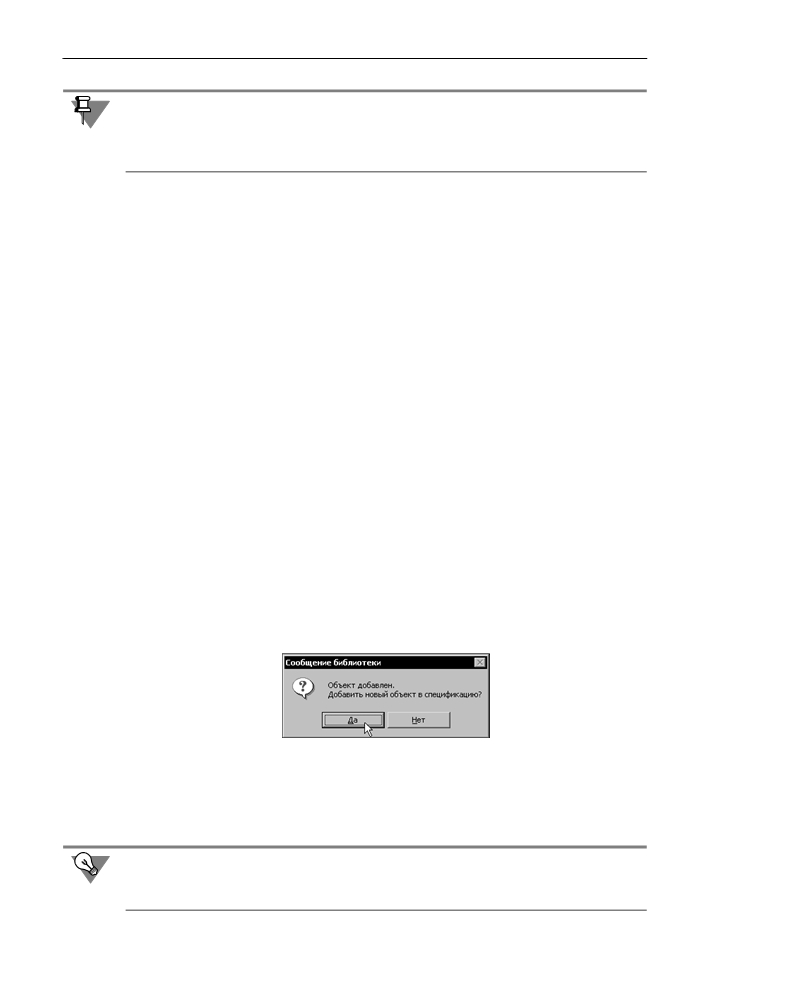

После вставки первого объекта из библиотеки на экране появится запрос на вставку сле!

дующего (рис. 6.8).

Рис. 6.8.

Чтобы вставить очередной объект, соответствующий выбранному изделию, нажмите

кнопку Да. На экране снова появится диалог настройки параметров изделия. Вы можете

перенастроить параметры (например, изменить диаметр болта) или оставить их прежни!

ми. В последнем случае будет создан объект!«двойник», см. раздел 10.15 на с. 123.

Если наличие отдельного объекта спецификации для каждого библиотечного изделия не

требуется, можно обойтись и без объектов!«двойников». В этом случае вставьте из биб!

лиотеки только один объект, а затем введите нужное значение в колонке Количество.

60

Часть II.

Приемы работы со спецификацией

Рис. 6.9. Выбор раздела Стандартные изделия

2. В том же диалоге нажмите кнопку Выбрать шаблон.

На экране появится диалог выбора шаблона заполнения текстовой части (рис. 6.10).

3. Выберите в нем нужный шаблон.

Для выбора доступны шаблоны только тех объектов, которые могут быть созданы в дан!

ном разделе. Например, в разделе Стандартные изделия нельзя указать шаблон какого!

либо материала, но можно выбрать шаблон заполнения наименования крепежного изде!

лия.

Рис. 6.10. Выбор шаблона заполнения текстовой части

После подтверждения выбора шаблона будет создан базовый объект спецификации. В

его колонку Наименование будет автоматически передано наименование объекта, сфор!

62

Глава 6. Работа с документом/спецификацией

мированное по шаблону (в соответствии со стандартом для выбранного вида изделия).

Значения параметров объекта (например, диаметр и длина болта) используются умолча!

тельные.

4.

Введите вручную нужные данные в оставшиеся колонки объекта (например, количество

болтов) и при необходимости отредактируйте сформированное по шаблону наименова!

ние (например, измените номинальные размеры изделия). Подробнее о редактировании

текстовой части, заполненной по шаблону, рассказано в разделе 6.4.7.

5.

Для подтверждения создания объекта нажмите комбинацию клавиш <Ctrl>+<Enter>.

Если объект спецификации возник в результате вставки в графический документ изоб!

ражения стандартного изделия или материала из Конструкторской библиотеки, то его

текстовая часть будет автоматически заполнена по соответствующему шаблону

(см. главу 4).

Текстовая часть объектов может заполняться по шаблону не только в разделах Стандар/

тные изделия и Материалы стандартных спецификаций, но и в любых разделах специ!

фикаций любых (в том числе пользовательских) стилей. При этом могут использоваться

не только поставляемые в составе КОМПАС!3D шаблоны заполнения наименований из!

делий и материалов, но и созданные пользователем шаблоны любого типа (например,

шаблон шифров изделий или шаблон кодов предприятий). О создании пользователь!

ских шаблонов и стилей спецификации рассказано в IV части, а упражнения для практи!

ческого освоения формирования шаблонов и настройки стиля спецификации приведе!

ны в V части.

6.4.6.

Шаблонная текстовая часть в виде строки

При создании объекта в разделах Стандартные изделия и Материалы требуется назна!

чить шаблон заполнения текстовой части (см. раздел 6.4.5).

Иногда в раздел спецификации, текстовые части объектов которого формируются с ис!

пользованием шаблона, необходимо внести объект, для которого не существует готово!

го шаблона.

Если такие объекты приходится вводить довольно часто, то целесообразно создать для

них специальный шаблон и сохранить его в библиотеке Spc.lat (см. главу 20).

Если же такие объекты вводятся крайне редко, можно обойтись и без специального шаб!

лона. В этом случае при создании объекта в диалоге выбора раздела и типа объекта

(рис. 6.9) включите опцию Текстовая часть в виде строки.

Введите текстовую часть объекта спецификации и подтвердите его создание. Введенная

текстовая часть автоматически разбивается на поля и сортируется по этим полям. Поря!

док сортировки можно изменить, отредактировав вручную ключи этих полей

(см. раздел 20.1 на с. 206).

6.4.7.

Редактирование текстовой части, заполненной по шаблону

Если текст в какой!либо колонке объекта спецификации сформирован по шаблону за!

полнения, то двойной щелчок мышью по этой колонке в режиме редактирования текс!

товой части вызывает диалог, в котором можно изменить значения и тексты в полях

шаблона (рис. 6.11).

63

Часть II.

Приемы работы со спецификацией

Рис. 6.11. Диалог редактирования значений в полях шаблона

После подтверждения изменения данных в шаблоне текст в колонке формируется вновь

с учетом новых значений в полях.

Текстовую часть объекта спецификации всегда можно отредактировать, не изменяя зна!

чений в полях его шаблона. Для этого нужно вводить и удалять данные в режиме редак!

тирования текстовой части, не вызывая диалог редактирования значений в полях шаб!

лона.

В любом случае при сортировке объектов, имеющих шаблон заполнения, учитываются

данные в полях шаблона, а не видимая в таблице спецификации текстовая часть.

6.4.8. Использование предопределенных текстов

При вводе текстовой части объекта спецификации возможно использование текстовых

шаблонов. Работа с ними в спецификации практически не отличается от работы с текс!

товыми шаблонами в текстовых и графических документах.

Следует различать текстовые шаблоны и шаблоны заполнения.

Предопределенные тексты для вставки в спецификацию могут храниться в отдельном

файле шаблонов *.tdp (а не обязательно в том же файле текстовых шаблонов, который

используется графическими и текстовыми документами). Имя файла текстовых шабло!

нов, из которого они вставляются в текущую спецификацию, можно указать в диалоге

настройки спецификации (см. раздел 17.1 на с. 187). По умолчанию используется файл

предопределенных текстов, указанный в стиле текущей спецификации.

Для вставки предопределенного текста в колонку объекта спецификации в режиме ре!

дактирования текстовой части дважды щелкните мышью по этой колонке или, установив

в нее курсор, вызовите из контекстного меню команду Вставить текст.

В появившемся окне Библиотекаря текстовых шаблонов выберите нужный текст и дваж!

ды щелкните по нему мышью.

Если при настройке системы в разделе Текстовый редактор — Текстовые шаблоны

включена опция Сохранять введенный текст в файле, то введенные вручную в колон!

ки объектов тексты автоматически сохраняются в файле текстовых шаблонов. В разделе

Спецификация этого файла формируется структура, учитывающая разделы и колонки

спецификации (рис. 6.12).

64

Глава 6. Работа с документом/спецификацией

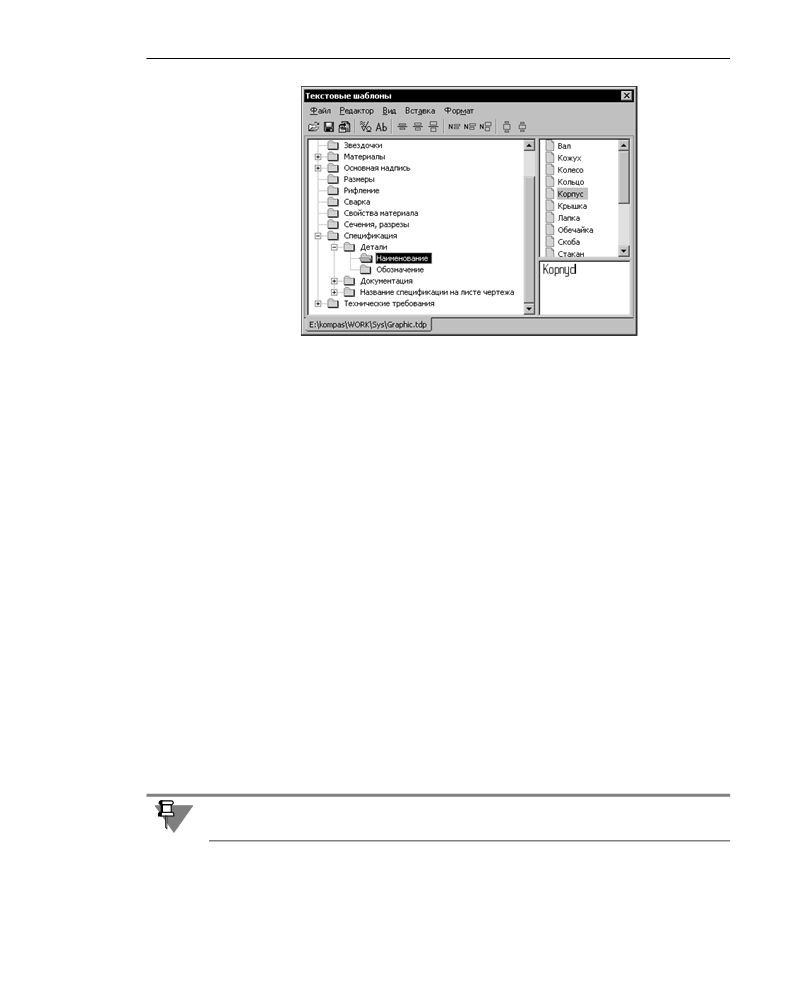

Рис. 6.12. Текстовые шаблоны

6.4.9.

Полуавтоматический ввод данных в графы спецификации

Если к объекту спецификации подключен документ КОМПАС!3D, данные из этого

документа будут передаваться в текстовую часть объекта спецификации (при условии,

что такая передача данных включена при настройке стиля спецификации). При этом

отпадает необходимость в ручном вводе данных в некоторые колонки объекта и тем

самым уменьшается вероятность опечаток. Например, данные из основной надписи чер!

тежа, подключенного к объекту, могут быть автоматически переданы в колонки специ!

фикации Формат, Обозначение и Наименование.

После редактирования и сохранения этих данных в подключенном документе они вновь

будут переданы в объект спецификации. Таким образом, благодаря связи между объек!

том спецификации и документом происходит ввод текстовой части объекта и автомати!

чески поддерживается соответствие между информацией в основной надписи подклю!

ченного документа

(например, чертежа детали) и текстовой частью объекта

спецификации.

Если объект спецификации содержит геометрию со сборочного чертежа

(см.

раздел 6.5), в том числе позиционную линию!выноску, в колонку Зона будет автомати!

чески передаваться обозначение зоны, в которой находится начало позиционной линии!

выноски (при условии, что расчет зон включен при настройке стиля спецификации).

Если в результате редактирования сборочного чертежа изменилось положение позици!

онных линий!выносок, входящих в состав геометрии объектов спецификации, то в мо!

мент расчета позиций в колонку Зона будут переданы новые обозначения зон, в которых

теперь находится геометрия объектов спецификации.

В некоторые колонки (например, Количество и Примечание) данные в любом случае

придется вводить вручную — сформировать их автоматически система не может.

65

Часть II.

Приемы работы со спецификацией

Рекомендуется как можно шире использовать полуавтоматический ввод данных в текс!

товую часть объектов спецификации. Это позволит избежать множества ошибок при

формировании спецификации.

6.5.

Подключение и редактирование

состава геометрии объекта спецификации

Включение в состав объекта спецификации позиционной линии!выноски является необ!

ходимым условием для передачи информации об объектах спецификации между черте!

жом и спецификацией.

Включение в состав объекта спецификации соответствующих ему графических объектов

позволяет быстро отыскать изображение этого объекта спецификации (например, дета!

ли или сборочной единицы) в сборочном чертеже.

Поэтому рекомендуется обязательно включать в состав объекта спецификации позици!

онную линию!выноску и по возможности — другие графические объекты, составляю!

щие его изображение.

Линия!выноска может быть единственным графическим объектом в составе геометрии

объекта спецификации.

В состав геометрии любого базового объекта спецификации можно включить несколько

позиционных линий!выносок. В этом случае номер позиции объекта спецификации бу!

дет передаваться на полки всех подключенных линий!выносок (они будут иметь одина!

ковые номера позиций).

Одну и ту же линию!выноску можно включить в состав нескольких объектов специфи!

кации. В этом случае к ней автоматически будут добавлены дополнительные полки для

размещения номера каждого объекта.

6.5.1.

Включение геометрии в состав объекта спецификации

Геометрия с чертежа

Самый быстрый и удобный способ включения геометрии в состав объекта специфика!

ции — создание в чертеже объекта спецификации, содержащего геометрию, и передача

этого объекта в связанную с чертежом спецификацию. Создание объекта спецификации,

содержащего геометрию, описано в разделе 7.1 на с. 80. Передача объектов специфика!

ции из чертежа в связанную с ним спецификацию производится автоматически — во

время подключения одного документа к другому (см. раздел 8.1 на с. 91), а также при

сохранении подключенного к спецификации чертежа или вручную — с помощью коман!

ды синхронизации (см. раздел 8.2.1 на с. 96).

Если объект спецификации создан без геометрии, ее можно ввести в состав объекта сле!

дующим образом.

66

Глава 6. Работа с документом/спецификацией

1. Выделите в чертеже графические объекты, которые должны войти в состав объекта спе!

цификации (не забудьте о позиционной линии!выноске!).

2. В подключенной к чертежу спецификации установите выделение на объекте, в состав ко!

торого нужно ввести выделенную геометрию.

3. Вызовите команду Редактор — Редактировать состав.

4. В появившемся на экране запросе подтвердите добавление графических объектов в со!

став объекта спецификации (рис. 6.13).

После этого в составе объекта появится указанная геометрия.

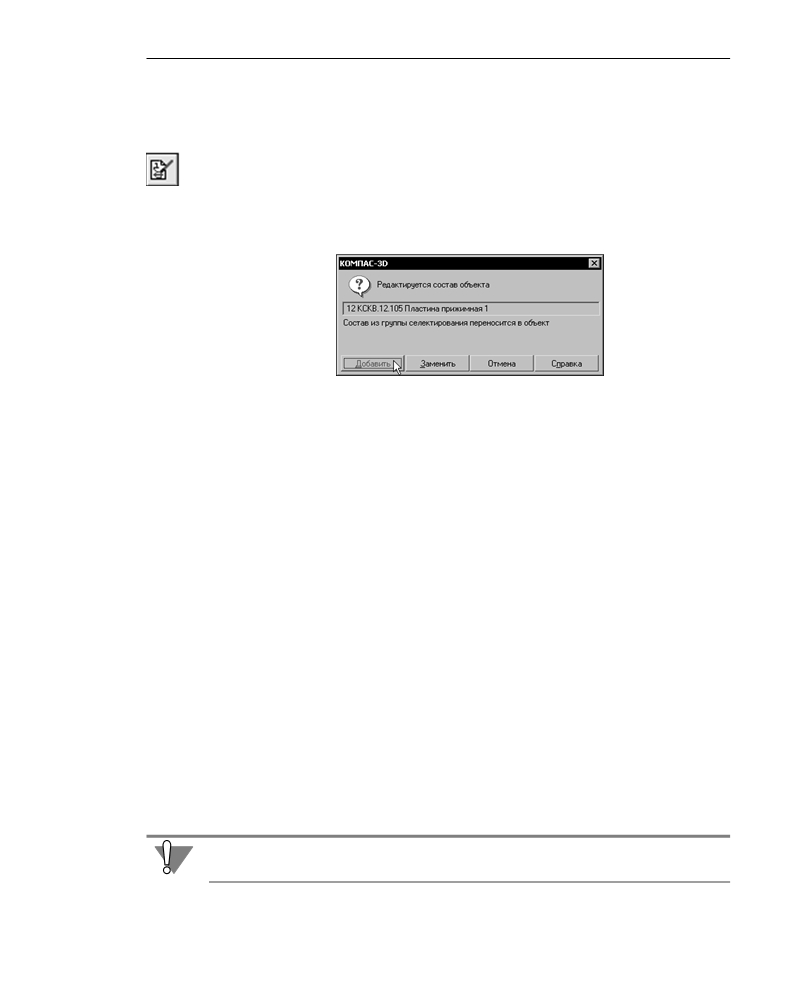

Рис. 6.13. Подтверждение изменения состава геометрии объекта спецификации

Геометрия из модели

Геометрия из трехмерной модели подключается к объекту в момент создания этого объ!

екта в трехмерной модели (см. разделы 7.3 на с. 82 и 7.4 на с. 83).

6.5.2.

Изменение состава геометрии объекта спецификации

...В сборочном чертеже

Часто возникает ситуация, когда требуется изменить набор графических объектов, вхо!

дящих в состав объекта спецификации — например, добавить графические объекты к

геометрии объекта спецификации или заменить геометрию объекта спецификации дру!

гой геометрией или удалить геометрию из состава объекта спецификации.

Последовательность выполнения этих действий примерно одинакова.

1.

Выделите графические объекты, которые должны войти в состав объекта специфика!

ции. Если требуется удалить геометрию из состава объекта спецификации, ни один гра!

фический объект не должен быть выделен.

2.

В режиме редактирования подключенной к чертежу спецификации выделите объект, со!

став геометрии которого требуется изменить.

3.

Вызовите команду Редактор — Редактировать состав.

4.

В появившемся на экране запросе (рис. 6.13) выберите вариант изменения графическо!

го состава объекта спецификации (добавить или заменить геометрию) или подтвер!

дите удаление геометрии из состава объекта спецификации.

Будьте внимательны при изменении геометрического состава объекта спецификации,

т.к. отменить эту операцию невозможно.

67

Часть II.

Приемы работы со спецификацией

...В модели%сборке

Состав геометрии из трехмерной модели, подключенной к объекту, изменяется автома!

тически при редактировании этой модели. Редактирование состава геометрии такого

объекта спецификации «вручную» невозможно.

6.5.3. Просмотр геометрии объектов спецификации

Чтобы просмотреть геометрию объекта спецификации, выполните следующие действия.

1. Откройте спецификацию и подключенный к ней сборочный чертеж или сборку.

2. Расположите мозаикой окна этих документов.

Вызовите в окне чертежа или модели команду Показать все.

3. Активизируйте окно спецификации и выделите в нем любой объект спецификации.

4. Вызовите команду Сервис — Показать состав объекта.

Система перейдет в режим показа геометрии объектов спецификации. В окне чертежа

или сборки будут выделены графические объекты или трехмерные компоненты, входя!

щие в состав выделенного объекта спецификации.

5. Для просмотра геометрии других объектов текущей спецификации выделяйте эти объ!

екты любым способом (при помощи мыши или клавиатуры).

Режим показа геометрии объекта спецификации действует до тех пор, пока нажата кноп!

ка Показать состав объекта и рядом с названием команды Показать состав объекта

в меню отображается «галочка».

6. Для выхода из режима показа геометрии отожмите кнопку Показать состав объекта

или повторно вызовите команду Показать состав объекта.

6.6.

Ввод и редактирование

дополнительных параметров объекта спецификации

Для работы со всеми видами дополнительных параметров текущего объекта специфика!

ции предназначены элементы управления, расположенные на вкладках Панели свойств

Параметры и Документы.

После выделения любого объекта спецификации на этих вкладках активизируются пере!

ключатели и поля, позволяющие задавать дополнительные параметры этого объекта.

Чтобы изменить какие!либо параметры, активизируйте или отключите соответствующий

переключатель либо введите в поле нужные данные.

Некоторые поля на Панели свойств — справочные. Изменить данные в них невозможно.

6.6.1.

Настройки объекта спецификации

Настройки объекта влияют на его положение и отображение в спецификации и устанав!

ливают правила обработки объекта при выполнении некоторых команд. Для управления

настройками служат элементы, представленные в таблице 6.1.

68

содержание   ..  2  3  4  5   ..
