Справочник строителя тепловых сетей (Захаренко С.Е.) - часть 6





* - Задвижка Dу = 1000/800 имеет патрубки под приварку



Таблица 5.4. Электроприводы к задвижкам типа 30с964нж



Dy, мм

Марка электропривода

Марка электродвигателя

Мощность, кВт

Время открытия

задвижки, мин

200

87Б025

АОЛС2-21-4

1,3

0,6

300

87В050

АОЛС2-22-4

2,0

1,1

500

87Г230

АОС2-42-4

7,5

1,23

1000/800

87Д755

АОС2-42-4

7,5

5,9



Задвижки  стальные  клиновые  фланцевые  (Dy  =  500-800  мм)  типа  30с927иж  (рис.  5.3)  с  невыдвижным

шпинделем  и  электроприводом  предназначены  для  теплопроводов  на

  =  2,5  МПа  (25  кгс/см2)  и

температуру до 300 °С. По особому заказу задвижки могут быть изготовлены с патрубками для приварки

к  трубам.  Они  устанавливаются  на  горизонтальном  теплопроводе  электроприводом  вверх.  Допускается

установка  их  с  горизонтальным  расположением  шпинделя  при  условии  смазывания  червячной  пары  и

роликоподшипников  густой смазкой  ВНИИНП-223 или  ВНИИНП-228 и  при наличии  опоры под  электропривод.

Технические характеристики задвижек 30с927нж приведены в табл. 5.5, электроприводов к ним - в табл.

5.6.

Задвижки  стальные  клиновые  фланцевые  с  невыдвижным  шпинделем  типа  30с527нж  (Dy  500  и  600  мм)  с

коническим редуктором  и типа 30с327нм (Dy  800 мм) с червячным  редуктором (рис. 5.4) предназначены

для теплопроводов на

 = 2,5 МПа (25 кгс/см2) и температуру до 300 °С.





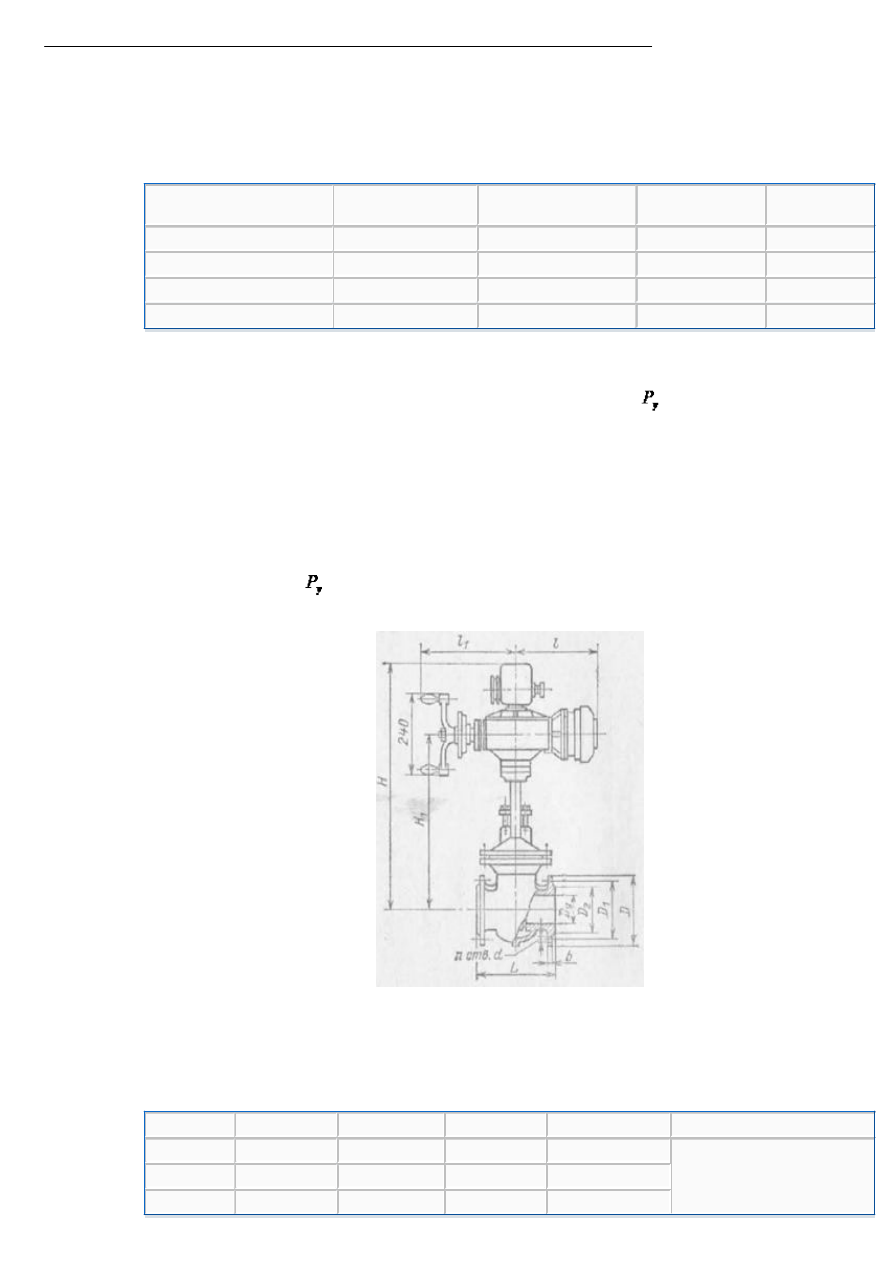

Рис. 5.2. Задвижка 30с964нж



Таблица 5.5. Задвижки типа 30с927нж (размеры - в мм)



L

Н

Н1

Масса, кг

Примечание

500

700

1945

1635

1600

Размеры D, D1, D2, b, d, n - по табл.

4.2

600

800

2080

1800

2185

800

1000

2645

2445

4450



Таблица 5.6. Электроприводы к задвижкам к типа 30с927нж



Dy, мм

Марка электропривода

Марка электродвигателя

Мощность, кВт

Время открытия

задвижки, мин

500

87Г230

АОС2-42-4

7,5

1,2

600

87Г230

АОС2-42-4

7,5

1,2

800

87Д755

АОС2-42-4

7,5

5,4



По особому  заказу они могут изготовляться  с патрубками для приварки  к трубам. Они устанавливаются

на трубопроводах в любом положении.





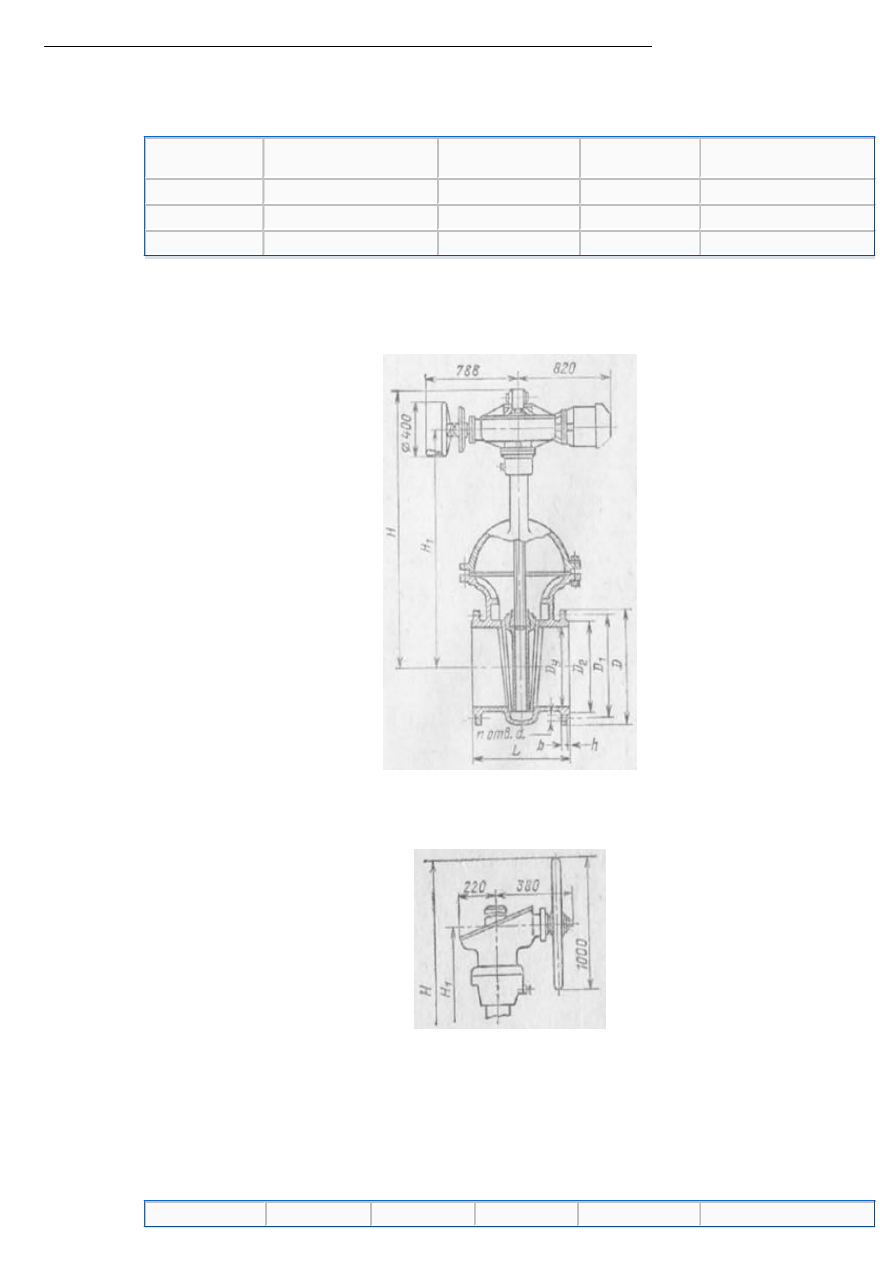

Рис. 5.3. Задвижка 30с927нж





Рис. 5.4. Задвижки 30с527нж В 30с327нж



Технические характеристики задвижек 30с526нж и 30с327нж приведены в табл. 5.7.



Таблица 5.7. Задвижки типов 30с527нж и 30с327нж (размеры -в мм)



L

Н

Н1

Масса, кг

Примечание

500

700

1945

1635

1390

Размеры D, D1, D2, b, d, n - по

табл. 4.2

600

800

2080

1800

1985

800

1000

2584

2250

3890



Задвижки  стальные  клиновые  НА11053  (Dy  =  150-250  мм)  с  выдвижным  шпинделем,  устанавливаемые  на

фланцевых  соединениях  или  изготавливаемые  с  патрубками  под  сварку  (рис.  5.5),  предназначены  для

теплопроводов на

 = 2,5 МПа  (25 кгс/см2) и температуру до  250 °С. Они могут устанавливаться в

любом  положении.  Управление  задвижками  ручное  при  помощи  маховика.  Технические  характеристики

задвижек приведены в табл. 5.7а.



Таблица 5.7а. Задвижки типа НА11053 (размеры - в мм)



L

D

D1

D2

D3

b

d

d1

Н

Н1

n

Масса, кг

с фланцем

с патрубком

150

350

300

250

218

204

27

27

159

735

575

320

8

76

53,5

200

400

360

310

270

260

29

27

219

1000

800

360

12

123

97

250

450

425

370

335

313

31

30

273

1195

940

400

12

195

147



Задвижки  стальные  клиновые  фланцевые  (Dy  300  и  400  мм)  с  выдвижным  шпинделем  и  электроприводом

МА11022-07  (рис.  5.6)  предназначены  для  теплопроводов  на

  =  2,5  МПа  (25  кгс/см2)  и  рабочую

температуру  до  425

ºС.  Они

устанавливаются  на

горизонтальном

трубопроводе  вертикально

электроприводом вверх. Допускается установка их с горизонтальным расположением шпинделя на ребро и

плашмя  при  наличии  опоры  под  электропривод.  Управление  задвижками  производится  электроприводом

87В085  с  электродвигателем  АОЛС2-Х1-4  мощностью  3  кВт.  Открытие  и  закрытие  электроприводом

производится  при  давлении  не  более  1,6  МПа  (16  кгс/см2).  Технические  характеристики  задвижек

МА11022-07 приведены в табл. 5.8.

Задвижки стальные клиновые фланцевые (Dy 300 и 500 мм) с выдвижным шпинделем 30с564нж предназначены

для теплопроводов на

 = 2,5 МПа (25 кгс/см2) и температуру до 300 °С.





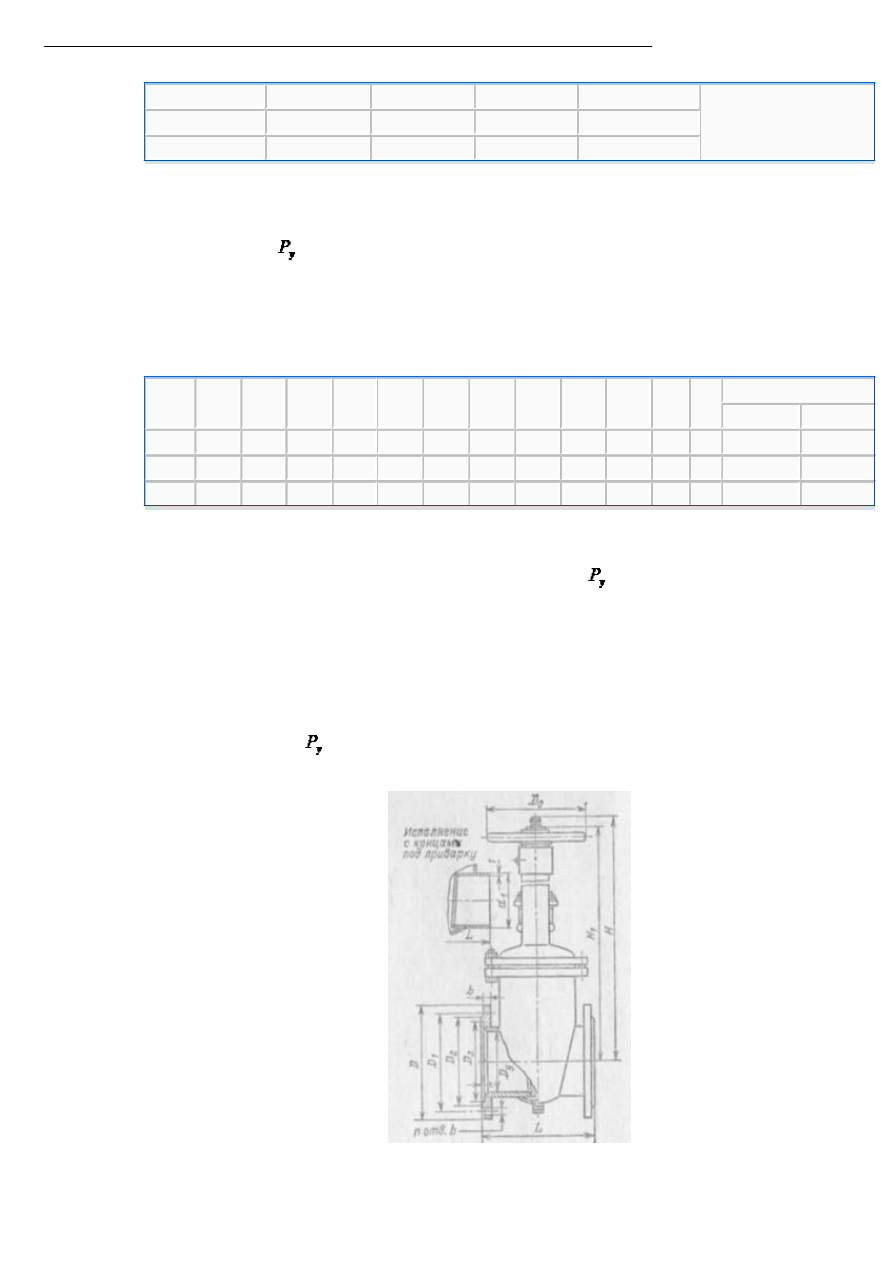

Рис. 5.5. Задвижка НА 11053



Они управляются вручную при помощи маховика через редуктор с конической зубчатой передачей (рис.

5.7). Могут устанавливаться на трубопроводе в любом поло-женин. Технические характеристики задвижки

типа 30с564нж приведены в табл. 5.9.





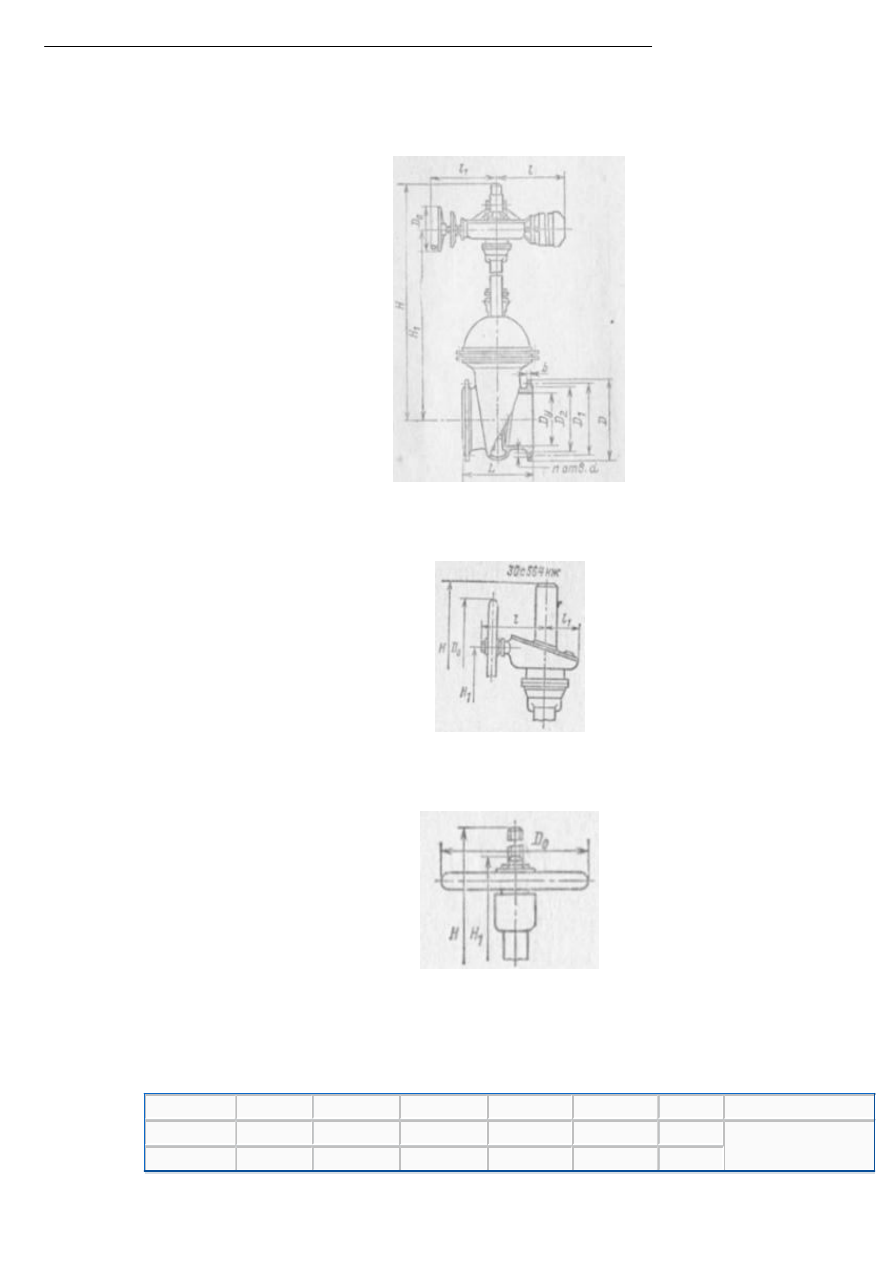

Рис. 5.6. Задвижка МА11022-07





Рис. 5.7. Привод к задвижке 30с564нж





Рис. 5.8. Привод к задвижке 30с97нж



Таблица 5.8. Задвижки типа МА11022-07 (размеры - в мм)



L

Н

Н2

l

l1

Масса, кг

Примечание

300

500

1565

1325

670

556

530

Размеры D, D1, D2, b, d, n

- по табл. 4.2

400*

600

1640

1355

603

439

620

_____________

* - Задвижки с Dу = 400 мм изготовляются с сужением прохода.



Задвижки  стальные  клиновые  двухдисковые  с  выдвижным  шпинделем  с  фланцевым  присоединением  типа

30с97нж  предназначены  для  теплопроводов  на

  =  2,5МПа  (25  кгс/см2)  и  температуру  до  300  ºС.

Управление задвижками ручное при помощи маховика (рис. 5.8).



Таблица 5.9. Задвижки типа 30с564нж (размеры - в мм)



L

Н

Н2

l

l1

Do

Масса, кг

Примечание

300

500

1410

1345

275

135

450

472

Размеры D, D1, D2, b, d, n

- по табл. 4.2

500

700

2380

2092

325

220

1000

1320



Они  могут быть  установлены на  трубопроводе в  любом положении.  Технические характеристики  задвижек

типа 30с97нж приведены в табл. 5.10.

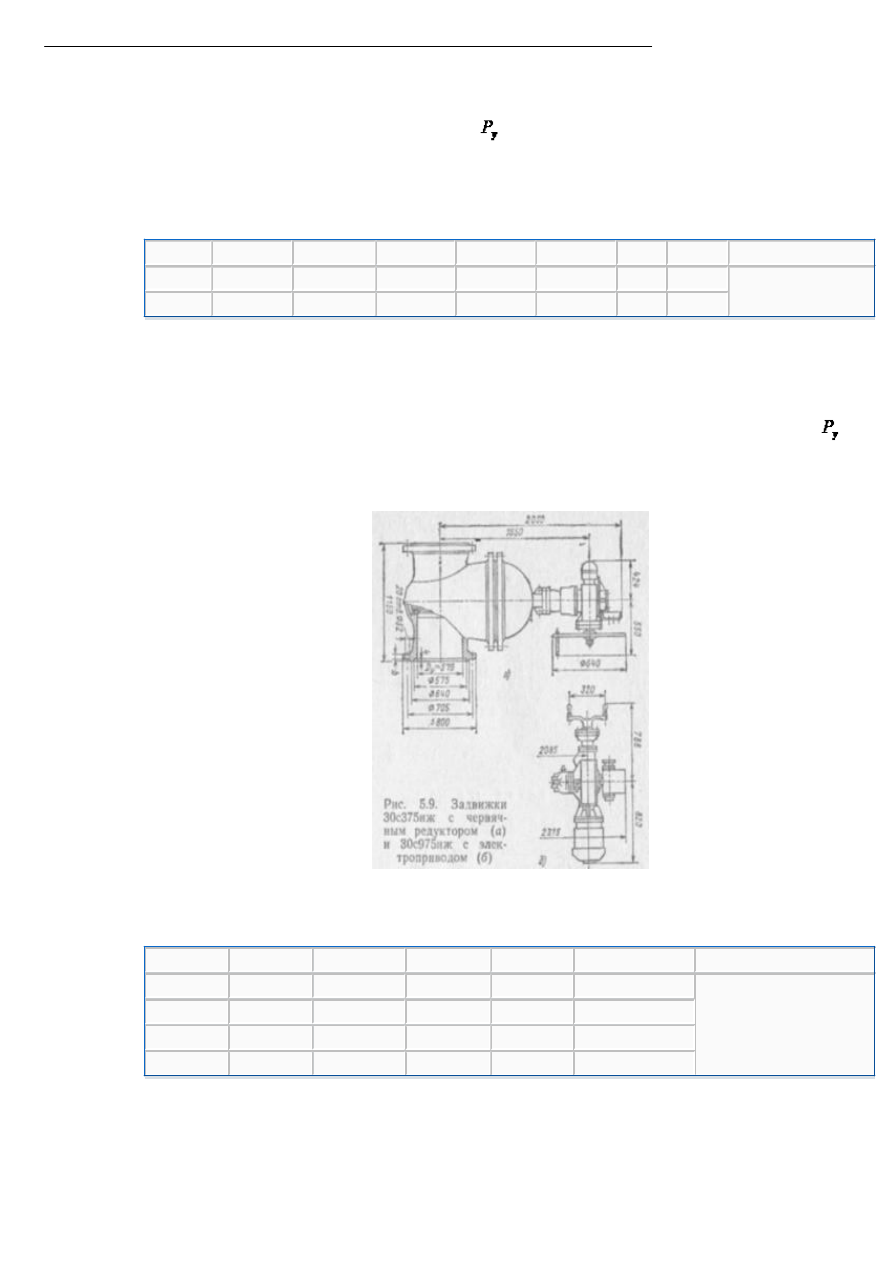

Задвижки стальные  клиновые фланцевые (Dу =  500 мм) с невыдвижным  шпинделем, червячной передачей и

электроприводом  типов  30с975нж  и  30с375нж  (рис.  5.9)  предназначены  для  теплопроводов  на

<6,4

МПа/(64 кгс/см7) и температуру  до 300 °С. Они могут также изготовляться с  фланцами под приварку к

трубам.





Таблица 5.10. Задвижки типа 30с97нж (размеры - в мм)



L

Н

Н1

Do

Масса, кг

Примечание

100

300

675

540

280

74

Размеры D, D1, D2, b, d, n - по

табл. 4.2

150

350

895

710

320

140

200

400

1140

900

450

230

250

450

1140

900

450

249



Задвижка  типа 30с975нж  управляется  электроприводом, задвижка  30с375нж  -  маховиком через  червячную

передачу.  Эти  задвижки  оснащаются  обводами  для  уменьшения  усилия,  необходимого  для  открытия

задвижки.

Задвижки типа  30с975нж устанавливаются на горизонтальном  трубопроводе вертикально (электроприводом

вверх). Допускается  установка задвижек  горизонтально в положении  на ребро и  плашмя при  смазывании

червячной пары  и роликоподшипников  густой смазкой и  при наличии опоры  под электропривод.  Задвижки

тина 30с375нм устанавливаются на горизонтальном трубопроводе редуктором вертикально вверх.

Электропривод  типа  87Д755  с  электродвигателем  АОС2-42-4  мощностью  7,5  кВт.  Время  открытия  или

закрытия задвижки электроприводом 4,1 мин.



5.3. КРАНЫ И ВЕНТИЛИ



Краны  пробковые  сальниковые  муфтовые  чугунные  на

  =  1,0  МПа  (10  кгс/см2)  типа  11ч6бк

предназначены для применения при рабочей температуре среды

<100 ºС. Они устанавливаются в любом

положении и имеют следующую массу:

Dy, мм 15

20

25

32

40

50

65

80

Масса, кг

1,1

1,85

2,95

3,6

6,5

12,25

17,8

Краны проходные пробковые сальниковые фланцевые чугунные на

 = 1,0 МПа (10 кгс/см2) типа 11ч8бк

предназначены для применения при рабочей температуре среды

<100 °С. Они устанавливаются в любом

рабочем положении и имеют следующую массу:

Dу, мм

25

40

50

65

80

100

Масса, кг

3,4

7,3

10,6

16,8

22,0

28,6

Краны  шаровые  проходные  сальниковые  чугунные  на

  =  1,0  МПа  (10  кгс/см2)  типов  11ч37п

(фланцевые) и 11ч38п (муфтовые) предназначены для применения при рабочей температуре среды

<100

ºС. Они устанавливаются в любом рабочем положении и имеют следующую массу:

Dy, мм

40

50

65

80

100

Масса, кг, фланцевых крапов

5,5

8,3

11,2

15,4

26,0

муфтовых кранов

3,6

6,0

-

-

-

Вентили  запорные чугунные  на

 =  1,6 МПа  (16  кгс/см2), применяемые  при  температуре  до 225  °С,

типов 15ч8п2 (муфтовые) 15ч9п2, 15ч14бр и 15ч14п (фланцевые) могут устанавливаться в любом рабочем

положении.  Рабочая  среда  в  них  подается  под  золотник.  Прокладки  между  корпусом  и  крышкой  из

паронита,  сальниковая  набивка  из  пропитанного  асбеста  АП  или  сухого  асбеста  (в  задвижках  типов

15ч14бр и 15ч14п). Масса вентилей типа 15ч8п2:

Dу, мм

15

20

25

32

40

50

60

600

Масса, кг

0.75

1.10

1.75

2,70

4.15

5,80

14,0

17,

Масса вентилей типа 15ч9п2:

Dy, мм

25

32

40

50

Масса, кг

3,6

5,5

7,65

19,30

Габаритные размеры и масса вентилей типов 15ч14бр и 15ч14п (рис. 5.10):

Dy, мм

65

80

100

125

150

200

L, мм

290

310

350

400

480

600

H, мм

317

335

395

440

530

682

Dn, мм

160

200

200

240

320

400

Масса, кг

22

29

39,7

60

87

142



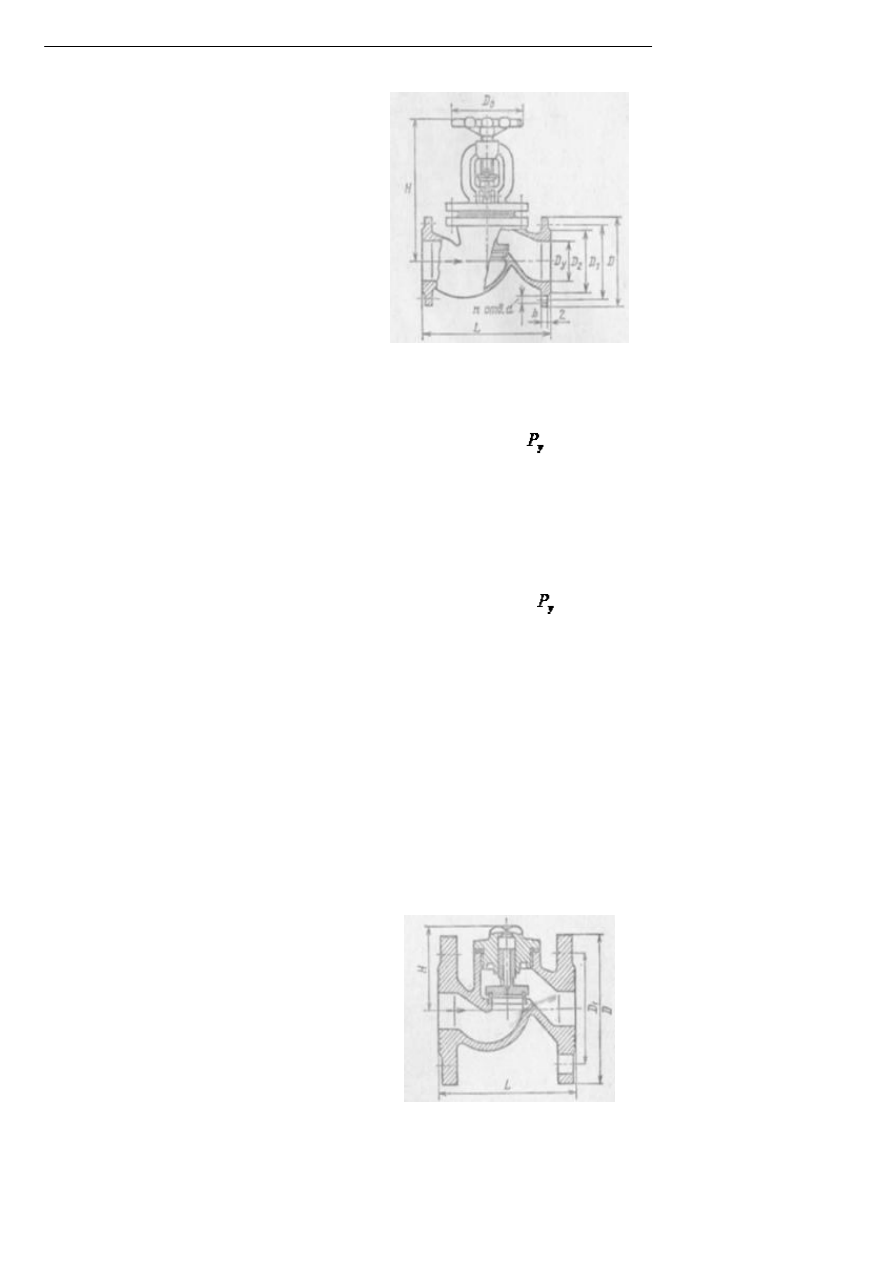

Рис. 5.10. Вентили чугунные 15ч14бр и 15ч14п



Вентили  запорные  из  ковкого  чугуна  муфтовые  на

  =  1,6  МПа  (16  кгс/см2),  применяемые  при

температуре до 200 °С - типа Кч18п и до 225 °С -типов 15кч18п1 и 15кч18п2, могут устанавливаться на

трубопроводе  в  любом  рабочем  положении.  Рабочая  среда  подастся  под  золотник.  Прокладка  между

корпусом  и  крышкой  из  паронита,  в  качестве  набивки  применяется  пропитанный  асбест  АП.  Масса

вентилей 15кп18п, 15кч18п1 и 15кч18п2:

Dy, мм

15

20

25

32

40

50

Масса, кг

0,7

0,9

1,4

2,1

3,7

5,0

Вентили  запорные  из  ковкого  чугуна  фланцевые  на

  =  2,5  МПа  (25  кгс/см2)  типа  15кч16нж,

применяемые при  температуре пара до 300  °С: типов 15кч16П и  15кч16бр, применяемые при температуре

воды или пара до 225 ºС могут устанавливаться в любом рабочем положении. Уплотнение запорного крана

производится в корпусе уплотнительными кольцами и наплавкой золотника из коррозионно-стойкой стали

(15кч16нж) или латунными уплотнительными кольцами (15кч16бр). Прокладка между крышкой и корпусом и?

паронита, набивка сальника из пропитанного асбеста. Масса вентилей 15кч16нж, 15кч1бП и 15кч16бр:

Dy, мм

40

50

65

80

Масса, кг

12,5

14,5

26,0

33,5



5.4. КЛАПАНЫ ОБРАТНЫЕ



Клапаны обратные  (подъемные или поворотные) (рис.  5.11 - 5.13, табл.  5.11 - 5.14) устанавливаются

для  предотвращения  обратного  потока  теплоносителя  (пара,  воды)  по  трубопроводам  при  остановке

сетевых, подкачивающих, подпиточных и других насосов.





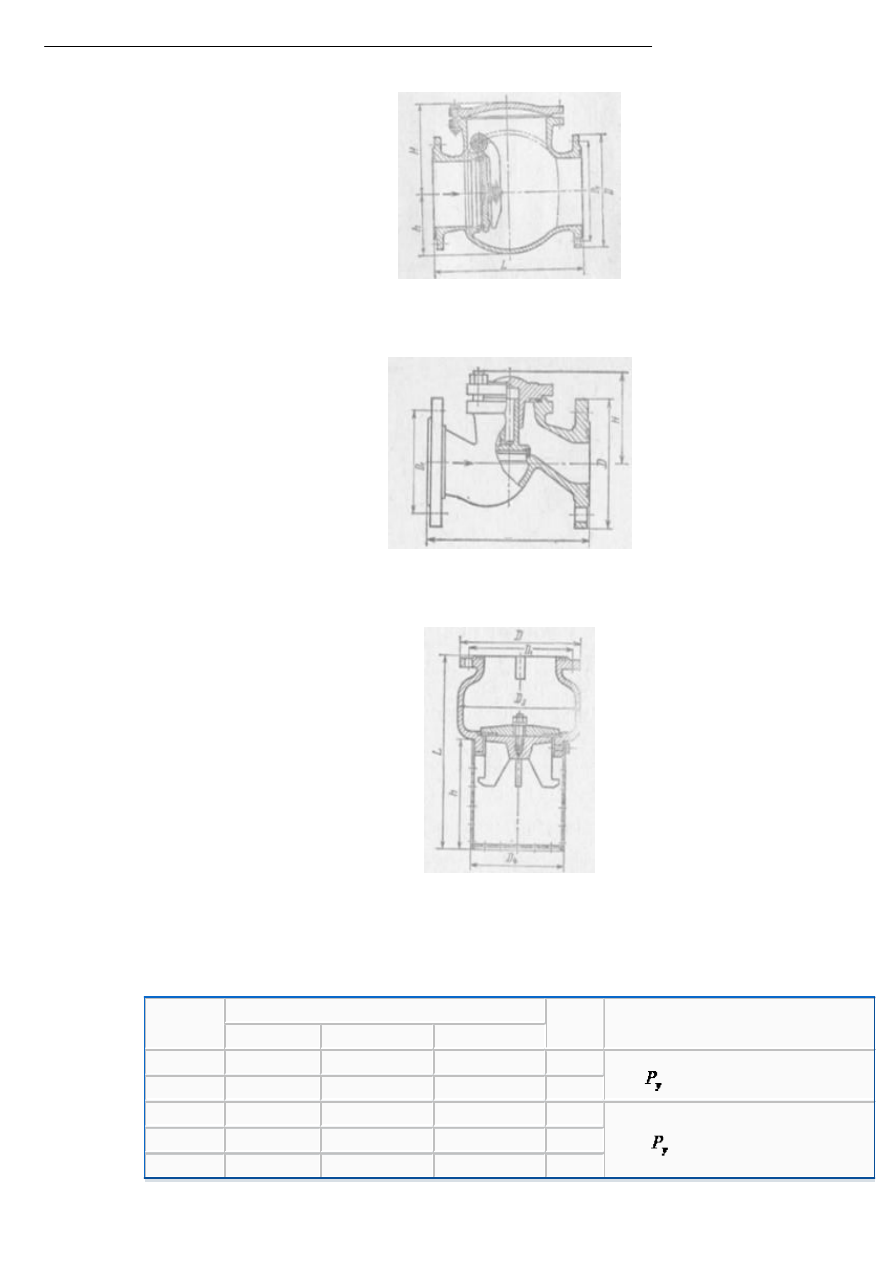

Рис. 5.11. Клапан обратный подъемный фланцевый





Рис. 5.12. Клапан обратный поворотный фланцевый





Рис. 5.13. Клапан обратный подъемный фланцевый





Рис. 5.14. Клапан обратный приемный фланцевый с сеткой



Таблица 5.11. Клапан обратный подъемный фланцевый 16ч6бр

1



Dy, мм

Размеры, мм

Масса, кг

Примечание

L

D

Н

40

170

145

95

7

 = 1,6 МПа (16 кгс/см2), t = 225 °С

50

200

160

105

9,4

80

310

195

155

23,5

  = 1 МПа (10 кгс/см2) t = 200 °С

100

350

215

175

35,5

150

480

280

230

74

_____________

1 - Рабочее положение клапана па горизонтальном трубопроводе крышкой вверх.
