Мотовездеход Honda TRX680FA. Руководство - часть 34

Ознакомьтесь с правилами техники безопасности на стр. 99.

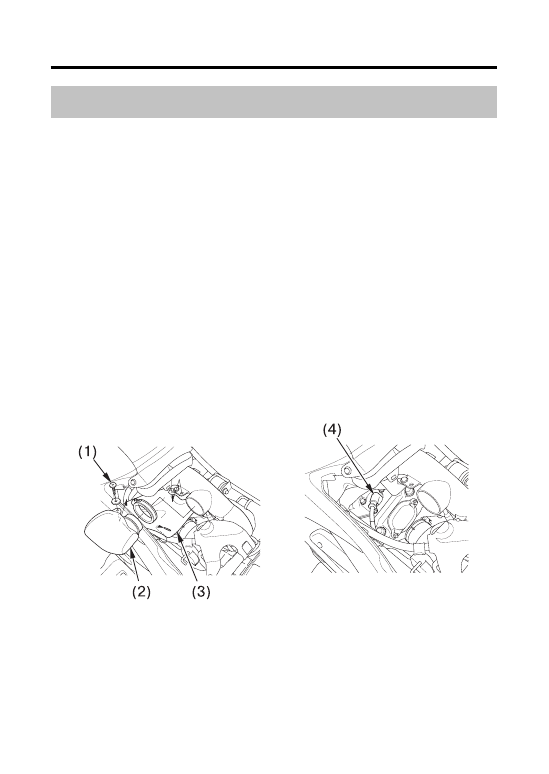

1. Снимите заднее седло (см. стр. 110).
2. Ослабьте винт (1) и снимите резонансную камеру (2).
3. Отсоедините резиновую крышку (3).
4. Удалите загрязнения вокруг основания свечи зажигания.
5. Снимите наконечник (4) со свечи зажигания. Будьте осторожны, чтобы не

повредить провод высокого напряжения при снятии наконечника.

6. Выверните свечу зажигания с помощью свечного ключа, имеющегося в

прилагаемом комплекте инструментов.

7. Осмотрите электроды и изолятор, убедитесь в отсутствии загрязнений,

эрозии или  отложений нагара. Если отмечена большая эрозия электродов
или загрязнение, замените свечу зажигания.

8. Убедитесь, что проволочный щуп диаметром 1,2 мм не проходит в зазор

(5). Если щуп проходит в зазор, замените свечу.

ПОД СЕДЛОМ

Осмотр и замена свечи зажигания

Свеча зажигания

Обслуживание мотовездехода Honda

(1) винт
(2) резонансная камера

(3) резиновая крышка
(4) наконечник свечи зажигания

(5)  зазор между электродами свечи зажигания

9. Установите прокладку свечи, и, чтобы избежать перекоса, вручную

заверните свечу на место.

10. Затяните свечу зажигания:

Если старая свеча в порядке:

на 1/8 оборота после заворачивания рукой до упора.

При установке новой свечи ее затяжку следует проводить в два этапа,

во избежание отворачивания:

a) Во$первых, затяните свечу:

NGK: на 3/4 оборота после заворачивания рукой до упора.
DENSO: на 1/2 оборота после заворачивания рукой до упора.

b) Далее ослабьте затяжку свечи.
c) Затем снова доверните свечу:

на 1/8 оборота после заворачивания рукой до упора.

Неправильно затянутая свеча может повредить двигатель. При недостаточной
затяжке может быть повреждён поршень. При избыточной затяжке может быть
повреждена резьба.

11. Вверните свечу зажигания. Примите меры к незащемлению проводов и

кабелей.

12. Установите на место оставшиеся части, выполняя операции в обратном

порядке.

Свеча зажигания

Обслуживание мотовездехода Honda

П ом ните,

 что сам остоятельное техническое обслуживание возм ожно только при

отсутствии возм ожности приезда в оф ициальный сервис.

 П еред проведением

работ сам остоятельно,

 предупредите об этом  своего дилера.

Чрезм ерный зазор приведет к повыш енной ш ум ности работы.

 Недостаточный

зазор приведет к потере м ощ ности и возм ожном у повреждению  клапанов.

Зазор клапанов должен составлять:
                впуск:

 0

,

 м м



0

,

 м м

выпуск:



Ознакомьтесь с правилами техники безопасности на стр. 99.

Систему выпуска необходимо регулярно очищать от нагара. Для очистки сис$
темы:
1. Дайте двигателю и системе выпуска остыть.

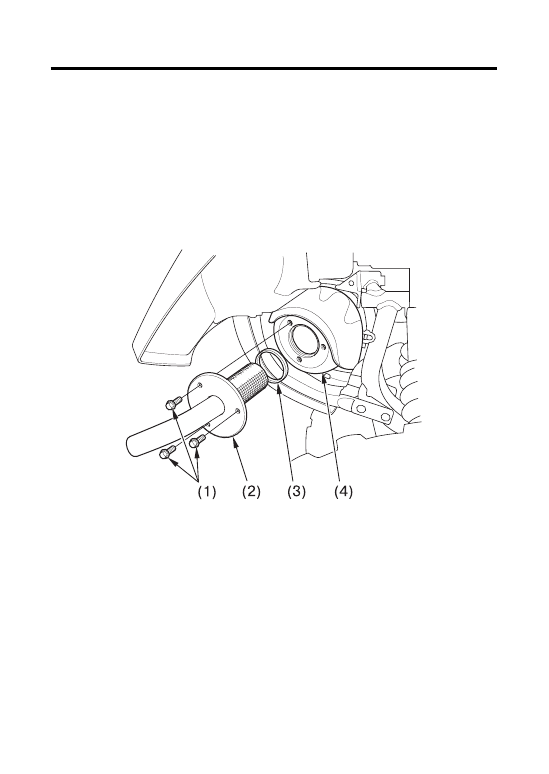

2. Открутите болты (1), снимите пламегаситель (2) и прокладку (3) с глуши$

теля (4).

ЗАДНЯЯ СТОРОНА

Пламегаситель

Обслуживание мотовездехода Honda

(1) болты
(2) пламегаситель

(3) прокладка
(4) глушитель
