Мотовездеход Honda TRX680FA. Руководство - часть 30

Зам ену следует производить,

 когда картер редуктора нагрет до рабочей тем -

пературы.

 Это обеспечит полный и бы стрый слив м асла.

П ом ните,

 что сам остоятельное техническое обслуживание возм ожно только при

отсутствии возм ожности приезда в оф ициальный сервис.

 П еред проведением

работ сам остоятельно,

 предупредите об этом  своего дилера.

1. Установите мотовездеход на горизонтальной поверхности.
2. Расположите емкость для слива масла под отверстием сливного болта (1).
3. Выверните пробку маслозаливной горловины (2) и болт сливного отве$

рстия.

4. После слива масла установите болт сливного отверстия на место и затяни$

те его с моментом:

12 Нм

5. Залейте масло с рекомендованными характеристиками.

78 см

6. Убедитесь, что уровень масла достигает нижней кромки отверстия (3) про$

верки уровня масла.

7. Установите на место пробку маслозаливной горловины.

ЗАДНЯЯ СТОРОНА

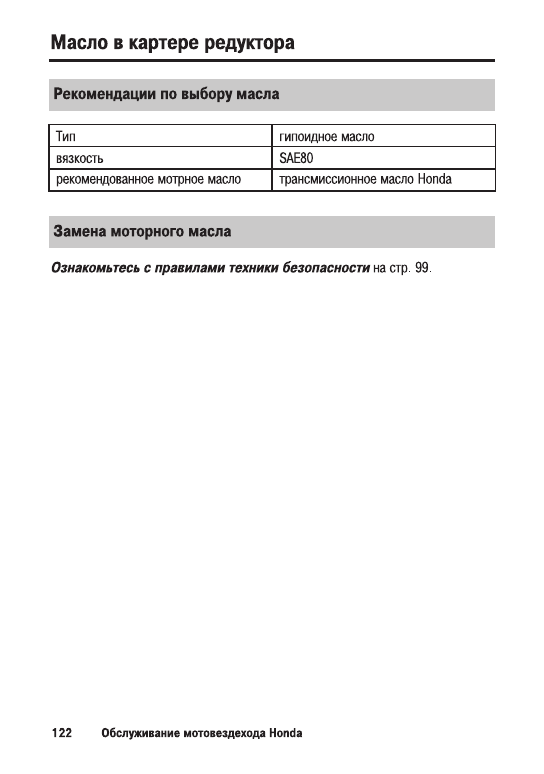

Масло в картере редуктора

Обслуживание мотовездехода Honda

(1) болт сливного отверстия
(2) пробка маслозаливного отверстия

(3) нижняя кромка контрольного отверстия

Зам ену следует производить,

 когда картер диф ф еренциала нагрет до рабочей

тем пературы.

 Это обеспечит полный и бы стрый слив м асла.

П ом ните,

 что сам остоятельное техническое обслуживание возм ожно только при

отсутствии возм ожности приезда в оф ициальный сервис.

 П еред проведением

работ сам остоятельно,

 предупредите об этом  своего дилера.

1. Установите мотовездеход на горизонтальной поверхности.
2. Расположите емкость для слива масла под отверстием сливного болта (1).
3. Выверните пробку маслозаливной горловины (2) и болт сливного отверстия.
4. После слива масла установите болт сливного отверстия на место и затяни$

те его с моментом:

12 Нм

5. Залейте масло с рекомендованными характеристиками.

175 см

Убедитесь, что уровень масла достигает нижней кромки отверстия (3) про$
верки уровня масла.

6. Установите на место пробку маслозаливного отверстия.

ПЕРЕДНЯЯ СТОРОНА

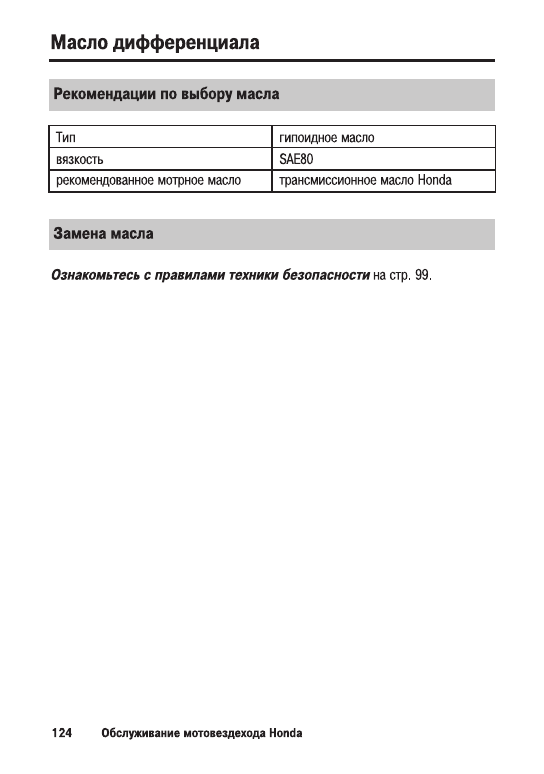

Масло дифференциала

Обслуживание мотовездехода Honda

(1) болт сливного отверстия
(2) пробка маслозаливного отверстия
(3) нижняя кромка контрольного отве$

рстия
