Мотоцикл Honda VT750C2B/C2S. Руководство - часть 10

(VT750C2B)
Регулировка тормоза:
1.   Установите мотоцикл на боковой упор.
2.   Измерьте расстояние, которое проходит педаль

(3) заднего тормоза до того, как тормоза сраба-
тывают.



Свободный ход должен составлять:



20-30

мм



Необходимые регулировки производятся вра-
щением регулировочной гайки (4) заднего тор-
моза.

(

(

A

A

)

)

(

(

B

B

)

)

(4)

(4)   Регулировочная гайка заднего тормоза
(А)  Уменьшение свободного хода
(В)  Увеличение свободного хода

Задний тормоз
(VT750C2B)

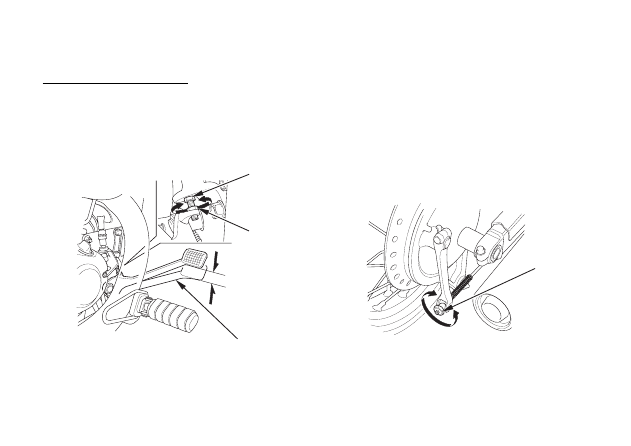

Регулировка высоты педали:
Установите мотоцикл на боковой упор.
Стоппер-болт (1) обеспечивает возможность регули-
ровки высоты педали тормоза. Чтобы отрегулировать
высоту педали, необходимо ослабить контргайку (2)
и поворачивать стоппер-болт. Затяните контргайку.

(2)

(3)

(1)

(1) Стоппер-болт
(2)   Контргайка
(3)   Педаль заднего тормоза

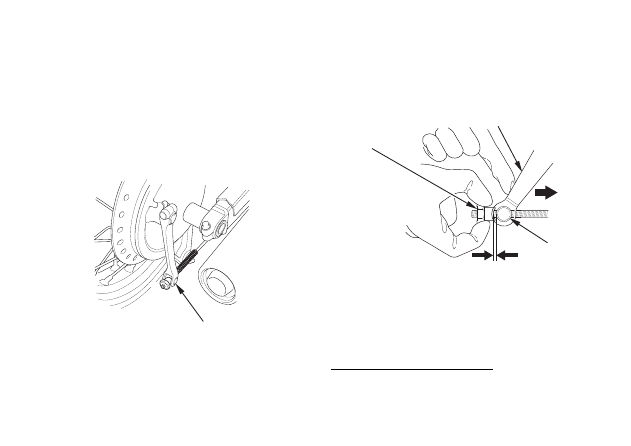

После регулировки нажмите на рабочий рычаг тор-
моза (6), чтобы удостовериться в наличии зазора
между регулировочной гайкой заднего тормоза (4)
и штифтом рычага тормоза (5).

(4)

(6)

(5)

(4)   Регулировочная гайка заднего тормоза
(5)   Штифт рычага тормоза

(6)   Рабочий рычаг тормоза

После регулировки проверьте свободный ход педа-
ли тормоза.

Прочие контрольные проверки:
Убедитесь  в исправности тяги, рабочего рычага,
пружины и фиксаторов тормозов.

При регулировке заднего тормоза поворачивайте
регулировочную гайку на пол оборота за один раз.
Убедитесь, что после окончательной регулировки
штифт (5) рычага тормоза встал в вырез на регули-
ровочной гайке.

3.   Несколько раз нажмите на рычаг тормоза и убе-

дитесь в беспрепятственном вращении колеса
после его отпускания.

(5)

(5) Штифт рычага тормоза

Если правильно отрегулировать тормоз не удается,
или тормоз работает некорректно, обратитесь в
официальному дилеру Honda.

1.   Ослабьте контргайку (3), затем поворачивайте

регулятор троса сцепления. Затяните контргай-
ку и проверьте регулировку.

2.   Если регулятор вывернут почти до предела, или

если достигнуть правильного свободного хода
не удается, ослабьте контргайку и полностью
заверните регулятор троса сцепления. Затяните
контргайку.

(B)

(

(

A

A

)

)

(1)

(3)

(1)   Регулятор троса сцепления
(3)   Контргайка

(А)  Увеличение свободного хода
(В)  Уменьшение свободного

хода

СЦЕПЛЕНИЕ
Регулировка сцепления требуется, если двига-
тель глохнет при включении передачи, или мото-
цикл проявляет тенденцию к самопроизвольному
перемещению вперед, а также если сцепление
пробуксовывает, вызывая отставание разгона от
увеличения частоты вращения вала двигателя. Не-
значительная регулировка может быть выполнена
с помощью регулятора (1) троса сцепления на руч-
ке сцепления (2).

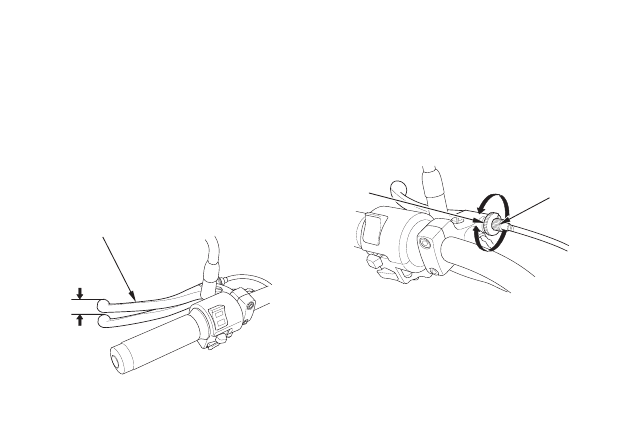

Свободный ход рычага сцепления составляет:
 10-20

мм

(2)

(2)   Рычаг сцепления

(

(

A

A

)

)

(

(

B

B

)

)

(5)

(4)

(4)   Контргайка
(5)   Регулировочная гайка

(А)  Увеличение свободного хода
(В)  Уменьшение свободного хода

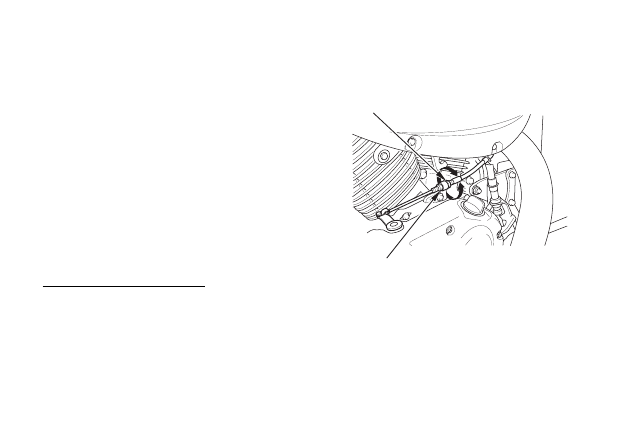

3.   Ослабьте контргайку (4) на нижнем конце тро-

са. Поворачивайте регулировочную гайку (5),
чтобы добиться рекомендованной величины
свободного хода. Затяните контргайку и про-
верьте регулировку.

4.   Запустите двигатель, нажмите рычаг сцепления

и включите передачу. Убедитесь, что двигатель
не глохнет, и мотоцикл не перемещается впе-
ред. Постепенно отпускайте рычаг сцепления
и открывайте дроссельную заслонку. Мотоцикл
плавно начнёт движение, и скорость начнёт по-
степенно расти.

Если правильно отрегулировать сцепление не уда-
ется, или сцепление работает некорректно, обра-
титесь в официальному дилеру Honda.

Прочие контрольные проверки:
Проверьте, не имеет ли трос сцепления изгибов
или следов износа, которые могли бы вызвать зае-
дание троса или его разрушение. Смазывайте трос
смазкой для тросов, имеющейся в торговой сети,
чтобы не допустить его преждевременного износа
или коррозии.
