Расположение дисплея
(E, F, ED)

(IIIE ,IIF, IIED)

Индикатор режима автовыбора

Индикатор USB

Индикация часов

Радиостанция

Индикатор STEREO

Индикатор названия
радиопередачи

Предварительно установленные
станции

Частота принимаемой станции

Индикатор режима
 интеркома

Индикатор режима
навигационной системы

Индикатор беззвучного режима

Индикатор режима аудио

Сигнализатор SRS

Индикатор уровня громкости

Сигнализатор SRS

Индикатор уровня громкости

Индикатор режима автовыбора

Предварительно
установленные станции

Индикатор STEREO

Индикатор названия
радиопередачи

Частота принимаемой станции

Индикатор режима
интеркома

Индикатор режима аудио

Индикация часов

Индикатор USB

Индикатор беззвучного режима

Радиостанция

(KO, U, BR, IIBR)

(IIU, SI)

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)

Индикатор режима автовыбора

Индикатор USB

Индикация часов

Радиостанция

Индикатор STEREO

Предварительно установленные
станции

Частота принимаемой станции

Индикатор режима
 интеркома

Индикатор режима
навигационной системы

Индикатор беззвучного режима

Индикатор режима аудио

Сигнализатор SRS

Индикатор уровня громкости

Сигнализатор SRS

Индикатор уровня громкости

Индикатор режима автовыбора

Предварительно
установленные станции

Индикатор STEREO

Частота принимаемой станции

Индикатор режима
интеркома

Индикатор режима аудио

Индикация часов

Индикатор USB

Индикатор беззвучного режима

Радиостанция

(Мотоциклы, оборудованные навигационной системой)

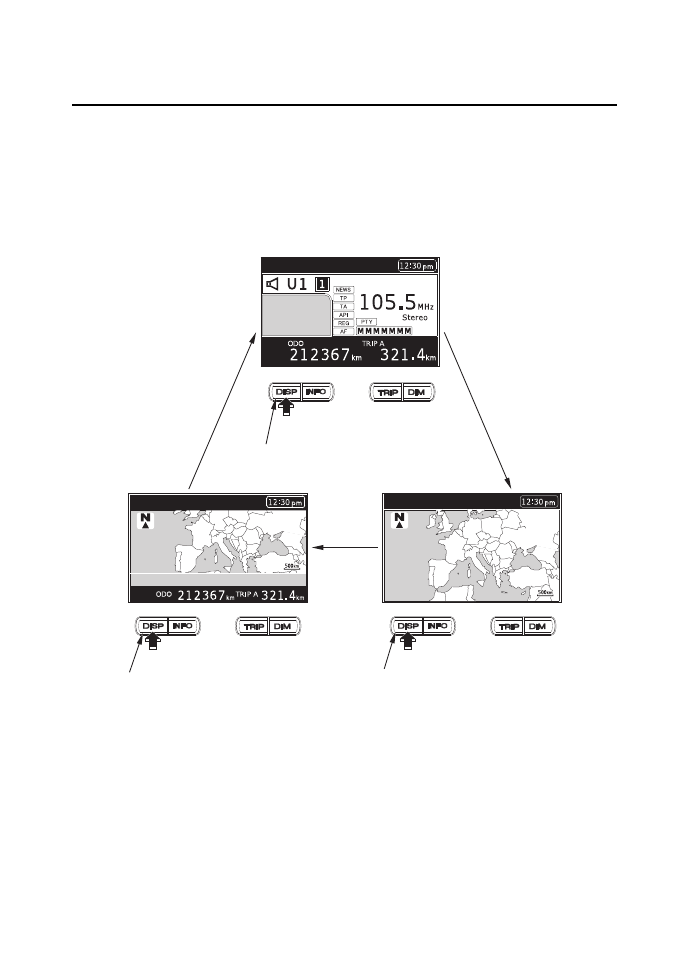

Нажатие кнопки DISP позволяет выбирать между экраном многофункционального ин-
формационного дисплея (часы, аудиосистема, одометр, счетчик пробега за поездку),
полноэкранным отображением картографической информации навигационной системы
с индикацией часов и экраном, разделенным на две части, когда информация много-
функционального информационного дисплея в сжатом виде отображается в строке под
картой.

Если при установке ключа в замке зажигания в положение OFF не был активен экран
навигационной системы, то при последующей установке ключа в замке зажигания в по-
ложение ON вы увидите дисплей аудиосистемы. Если же при установке ключа в замке
зажигания в положение OFF экран навигационной системы был активен, то вы увидите
заявление об ограничении ответственности разработчиков навигационной системы.

Кнопка DISP

Кнопка DISP

Кнопка DISP

Аудиосистема E, F, ED
Расположение органов управления

ОРГАНЫ УПРАВЛЕНИЯ НА ЛЕВОЙ РУКОЯТКЕ РУЛЯ

КНОПКИ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)

Рычажок ТА

Рычажок NEWS

Рычажок AF

Рычажок регулировки
громкости

Рычажок TUNE/CH

Кнопка MUTE

Кнопка PTY

Кнопка I-COM

Кнопка TITLE

Кнопка L

Кнопка A.SEL

Кнопка AUX

Кнопка М

Кнопки предварительной
настройки

Рукоятка/кнопка MODE

Кнопка RETURN

Рукоятка/кнопка
регулировки громкости

Кнопка U

Кнопка AUDIO
