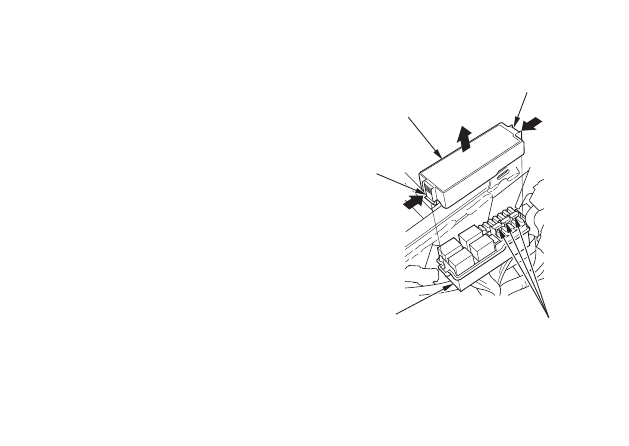

Блок предохранителей:
Блок предохранителей (1) расположен под пере-
дним седлом.
Номинальный ток предохранителей:


10 A, 20 A, 30 A

1.   Снимите переднее седло (см. стр. 72).
2.   Отсоедините фиксаторы (2), затем снимите

крышку коробки предохранителей (3).

3.   Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасные
предохранители (4) находятся в блоке
предохранителей.

4.   Закройте крышку блока предохранителей и

установите на место переднее седло.

(4)

(1)

(2)

(2)

(3)

(1)   Блок предохранителей
(2)   Фиксаторы
(3)   Крышка блока предохранителей
(4)   Запасные предохранители

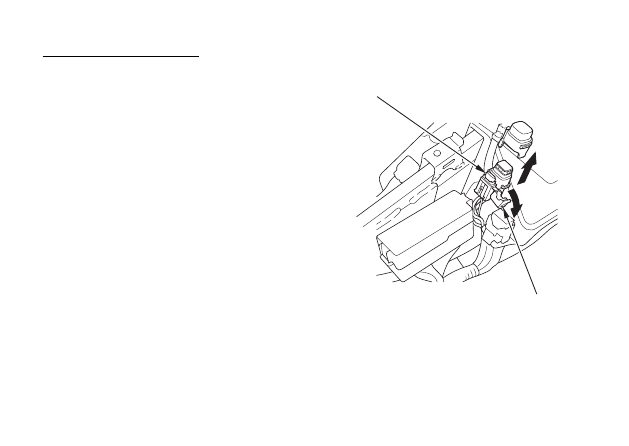

Предохранитель системы HFT:
Предохранитель системы HFT (1) расположен под
задним седлом.
Номинальная размерность предохранителя:

10 A

1.   Снимите заднее седло (см. стр. 71).
2.   Откройте крышку блока предохранителей (2).
3.   Извлеките перегоревший предохранитель

и установите новый предохранитель.
Запасной предохранитель находится в блоке
предохранителей (стр. 146).

4.   Закройте крышку блока предохранителей.
5.   Установите на место заднее седло.

(1)

(2)

(1)   Предохранитель системы HFT
(2)   Крышка блока предохранителей

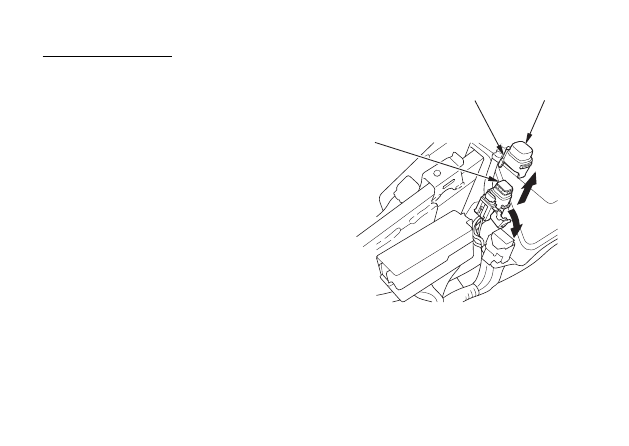

Главный предохранитель:
Главный предохранитель (1) расположен под за-
дним седлом.
Номинальный ток предохранителя:

40 А

1.   Снимите заднее седло (см. стр. 71).
2.   Отсоедините фиксаторы (2), затем снимите

крышку коробки предохранителей (3).

3.   Извлеките перегоревший предохранитель и

установите новый предохранитель.

4.   Установите на место крышку блока

предохранителей.

5.   Установите на место заднее седло.

(1)

(2)

(3)

(1)   Главный предохранитель
(2)   Фиксатор
(3)   Крышка блока предохранителей

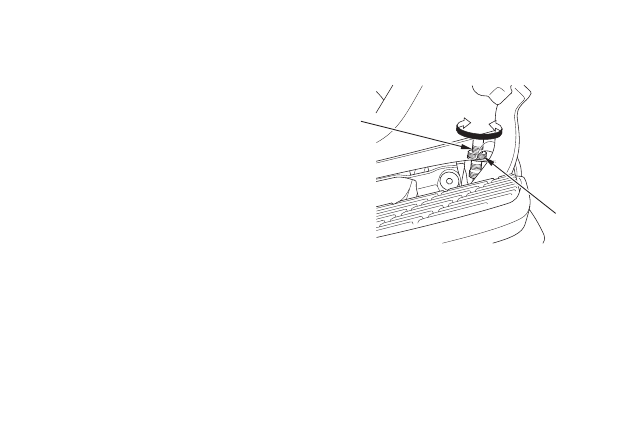

РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ
СТОП-СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 110.

Регулярно проверяйте исправность концевого
выключателя (1) стоп-сигнала, расположенного с
правой стороны, рядом с двигателем.
Регулировка осуществляется вращением регулиро-
вочной гайки (2). Поворачивайте гайку в направле-
нии (А), если выключатель включает стоп-сигнал
слишком поздно, и в направлении (В), если вклю-
чение стоп-сигнала происходит слишком рано.

(1)

(2)

(

(

B

B

)

)

(

(

A

A

)

)

(1)   Концевой выключатель стоп-сигнала
(2)   Регулировочная гайка
