НИЖНИЙ КОЖУХ
Нижний кожух снимается при замене масляного
фильтра системы HFT. Сразу после остановки двига-
теля сам двигатель, выпускная труба и глушитель ос-
таются нагретыми до высокой температуры. Во избе-
жание ожогов примите меры предосторожности.

Снятие:

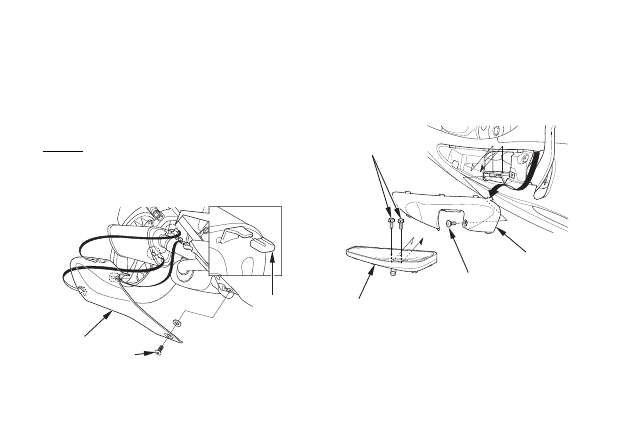

1.   Для снятия кожуха глушителя (1) снимите болт

кожуха глушителя (2) и шайбу, затем вытяните
его из втулок.

(2)

(1)

(3)



2.   Снимите винт (4) и вытяните крышку нижнего

кожуха (5).

3.   Снимите правую подножку (6), сняв ее

крепежные болты (7).

(7)

(6)

(4)

(5)

(1)   Кожух глушителя

(3)  Резиновый колпачок

(2)   Болт кожуха глушителя

(4)   Винт
(5)   Крышка нижнего кожуха

(6)   Правая подножка
(7)   Крепежные болты

подножки

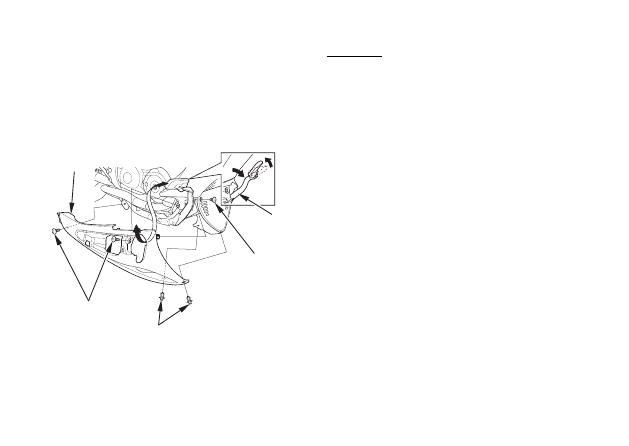

4.   Снимите фиксаторы B (8), болт A (9) и болты B

(10), затем вытяните правый нижний кожух (11).

Осторожно, стараясь не задеть педаль
тормоза (12), извлеките правый нижний
кожух, перемещая его как показано на
рисунке.

(11)

(12)

(9)

(8)

(10)

•

Установка:
•   Установка выполняется в порядке, обратном

процедуре снятия.

•   Аккуратно проденьте педаль заднего тормоза

через отверстие в правом нижнем кожухе.

•   Если при снятии кожуха глушителя снимались

резиновые колпачки со штырей, установите их.

•   Расположите кожух так, чтобы совместить

штыри с ушками.

•   Установите болты и затяните

рекомендованным моментом:



крепежные болты подножки:

 26

Нм



болт кожуха глушителя:

 9

Нм

(8)   Фиксаторы B
(9)   Болт А
(10) Болты В

(11) Правый нижний кожух
(12) Педаль заднего тормоза

ПЕРЕДНИЙ КОЖУХ
Левый боковой кожух снимается в случае проведе-
ния технического обслуживания воздухоочистителя.

Снятие:
1.   Снимите переднее седло (см. стр. 72).

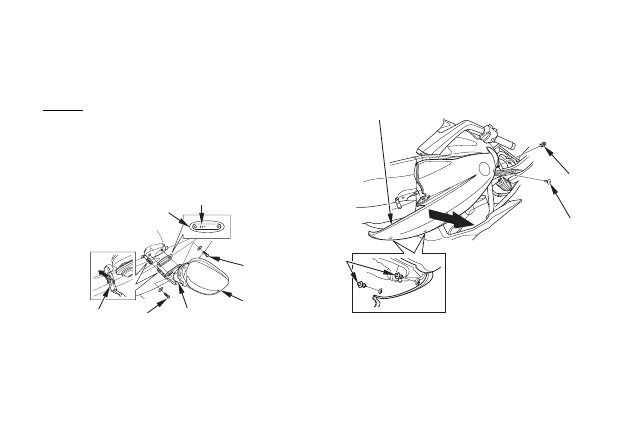

2.   Отодвиньте резиновый пыльник (1).
3.   Отсоедините разъём (2).
4.   Снимите зеркало заднего вида в сборе (3), сняв

болты A (4) и шайбы.

(4)

(1)

(3)

(4)

(10)

(9)

(2)

5.   Снимите болт B (5), фиксатор A (6) и

фиксаторы B (7), затем вытяните переднюю
часть переднего кожуха (8) наружу.

(7)

(8)

(6)

(5)

(1)   Резиновый пыльник
(2)   Разъем
(3)  Зеркало заднего вида в

сборе

(4)   Болты А
(9)   Металлическая пластина
(10) Стрелка

(5) Болт В
(6) Фиксатор A

(7) Фиксаторы B
(8) Передний кожух

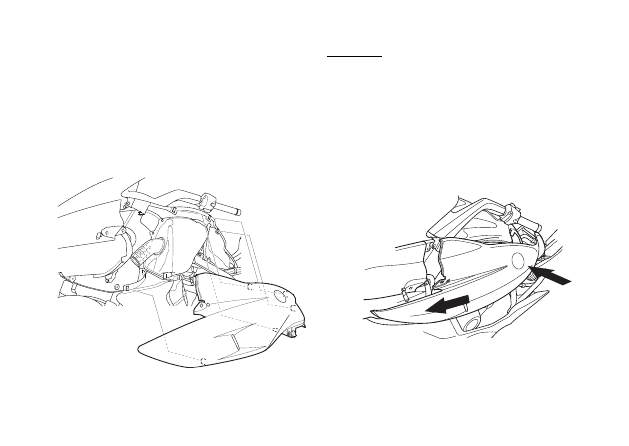

6.   Вытяните заднюю часть переднего кожуха,

чтобы освободить фиксаторы, затем потяните
передний кожух немного назад.

Установка:
1.   Расположите переднюю часть переднего

кожуха и совместите фиксаторы с
направляющими. Затем установите кожух на
место, нажав на него, и установите болты и
фиксаторы.

2.   Установите зеркало заднего вида в сборе.

Установите металлическую пластину (9),
ориентируя его стрелку (10) вперед.

3.   Правильно установите переднее седло (стр 72).

•
