Установка седла в нижнее положение:

Вставьте задний штифт в задний нижний паз на
заднем багажнике.

2.

Установка седла в верхнее положение:



Вставьте передний нижний штифт в переднюю
опору.



Установка седла в нижнее положение:



Вставьте передний верхний штифт в переднюю
опору.

3.   Нажмите на центральную часть седла водителя,

чтобы зафиксировать.



Слегка потяните седло водителя вверх, чтобы
убедиться в надежности его фиксации.

Седло запирается автоматически при установке.
Будьте внимательны, чтобы не запереть ключи в
подседельном пространстве.

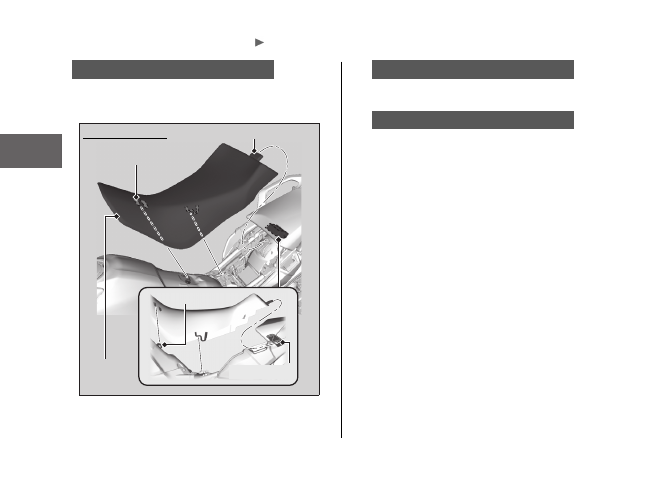

Снятие и установка компонентов   Седло водителя

Нижнее положение:

Передний верхний штифт

Задний штифт

Седло
водителя

Передняя опора

Нижний паз

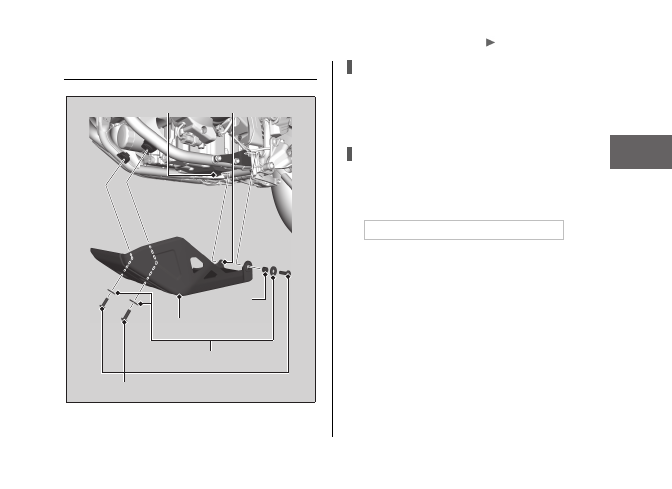

Снятие и установка компонентов   Защита двигателя

Защита двигателя

 Снятие

1.  Выверните болты с шайбами.
2. Снимите

кольцо.

3.  Снимите защиту двигателя, выведя опорную

втулку из штифта.

 Установка

1.  Установка зашиты двигателя производится в

порядке, обратном демонтажу.

2. Установите

кольцо.

3.  Наденьте шайбы на болты. Затяните болты.


Момент затяжки: 26 Нм (2,7 кгс-м)

Выступ

Опорная втулка

Кольцо

Защита двигателя

Шайбы

Болты

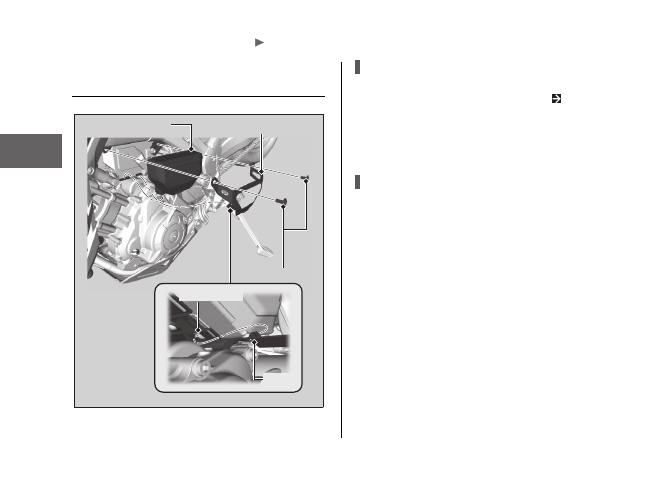

Отсек для хранения комплекта
инструментов

 Снятие

1.  Выверните болты торцевым ключом, который

расположен под сиденьем водителя:

 Стр. 70

2.  Снимите ремень отсека для хранения комплекта

инструментов, отцепив крюк от направляющей.

3.  Снимите отсек для хранения комплекта инстру-

ментов.

 Установка

Установка деталей осуществляется в обратной
последовательности.

Снятие и установка компонентов   Отсек для хранения комплекта инструментов

Ремень отсека для хранения
комплекта инструментов

Отсек для хранения комплекта
инструментов

Болты

Крюк

Направляющая

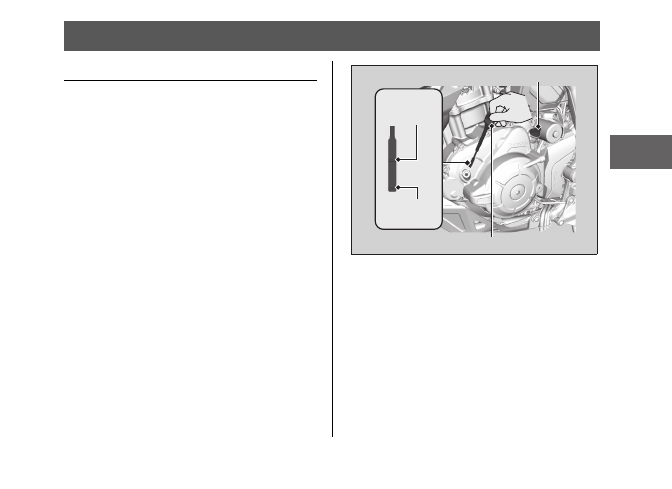

Проверка уровня моторного масла

1.  Установите мотоцикл на его боковую опору на

твердой ровной поверхности.

2.  Дайте двигателю 3-5 минут поработать на холо-

стом ходу.

3.  Выключите зажигание и подождите 2-3 минуты.
4.  Установите мотоцикл вертикально на ровной

горизонтальной площадке.

5.  Выньте щуп и вытрите его насухо.
6.  Вставьте щуп до упора, но не заворачивайте его.


Убедитесь, что уровень масла находится между
метками максимального и минимального уровня
на щупе.

7.  Надежно установите щуп на место.

Моторное масло

Метка

максимального

уровня

Метка

минимального

уровня

Крышка маслозаливной

горловины двигателя

Щуп
