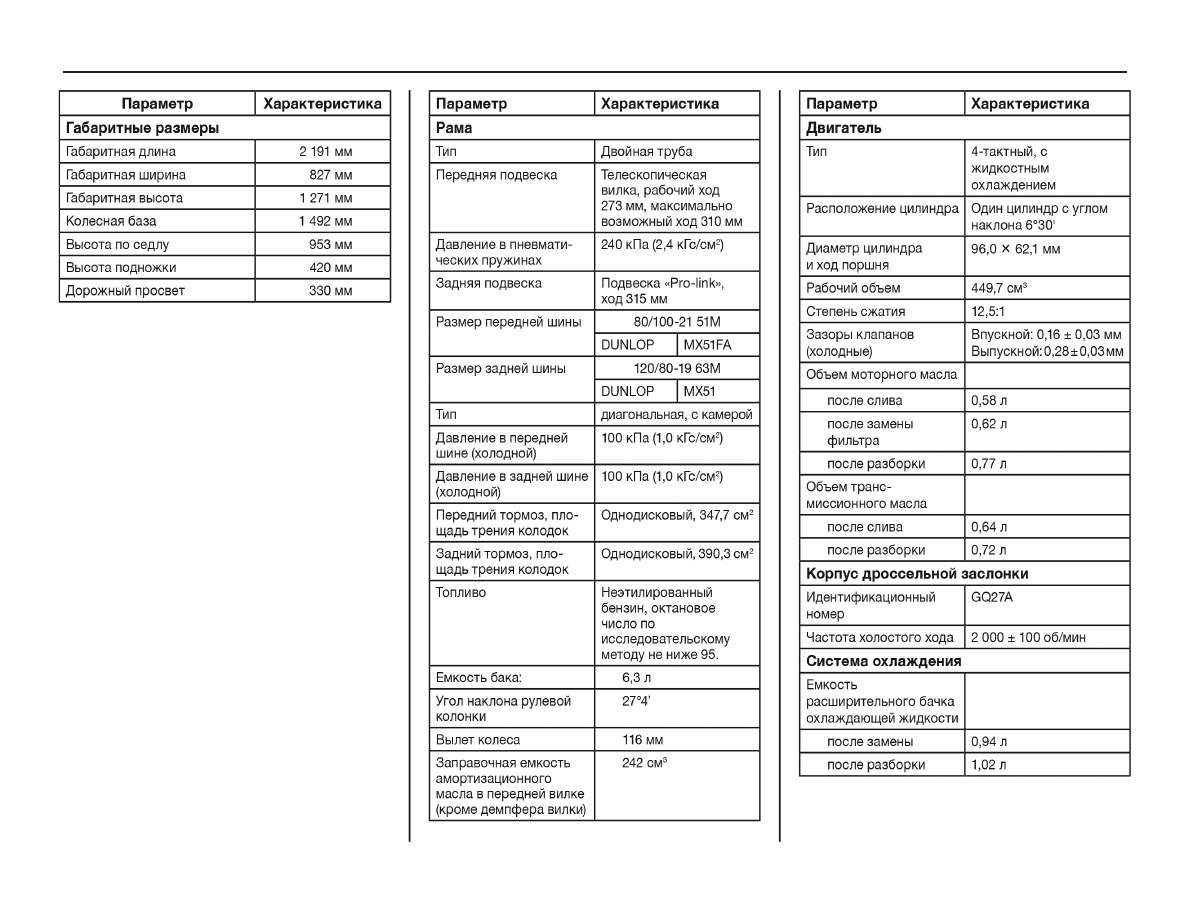

Техническая информация

т

ехнические



характеристики

Техническая информация

м

оменты



затяжки

Техническая информация

м

оменты



затяжки

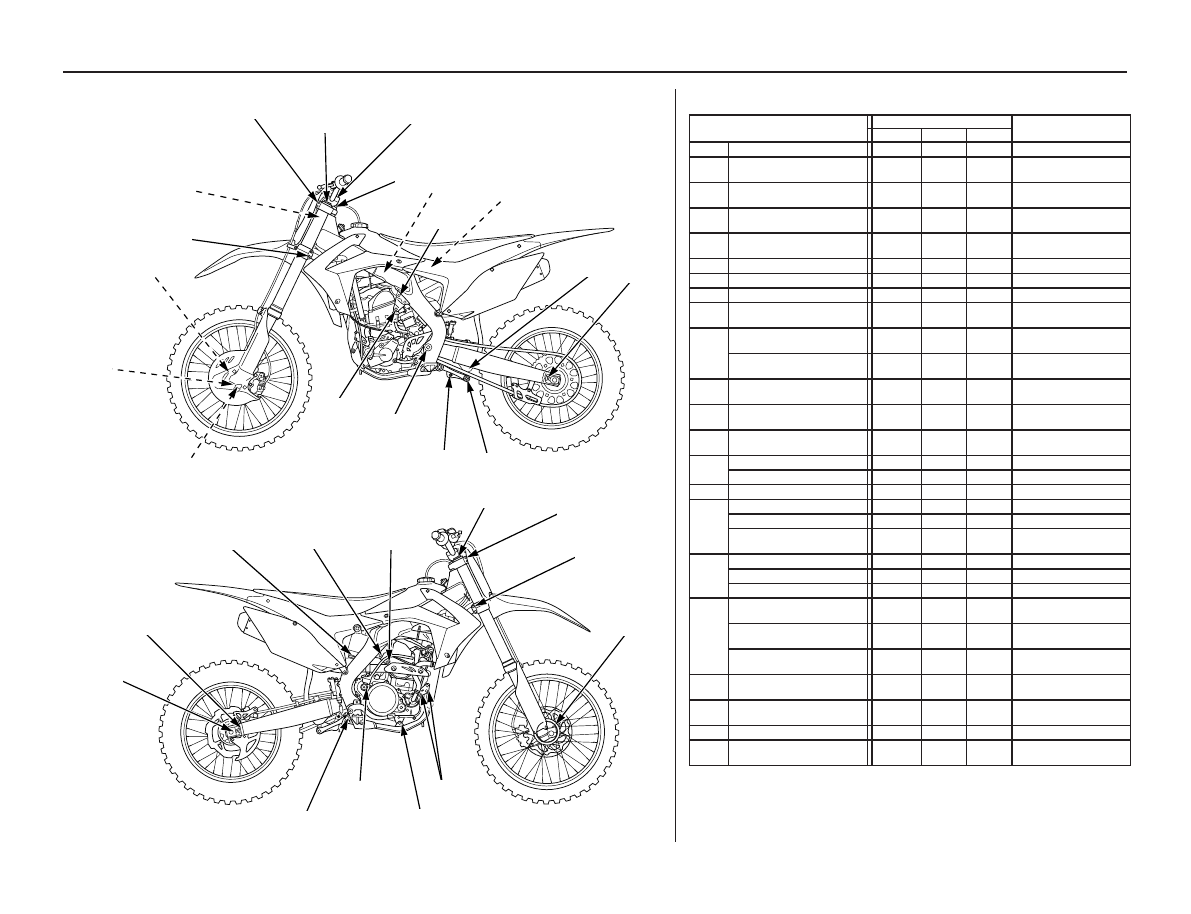

ЛЕВАЯ СТОРОНА

(5)

(3)

(7)

(6)

(16)

(12)

(15)

(14)

(18)

(18)

(9)

(14)

(13)

(22)

(1)

(4)

(16)

(2)

ПРАВАЯ СТОРОНА

(12)

(13)

(20)

(9)

(8)

(19)

(21)

(11)

(10)

(7)

(3)

(2)

(17)

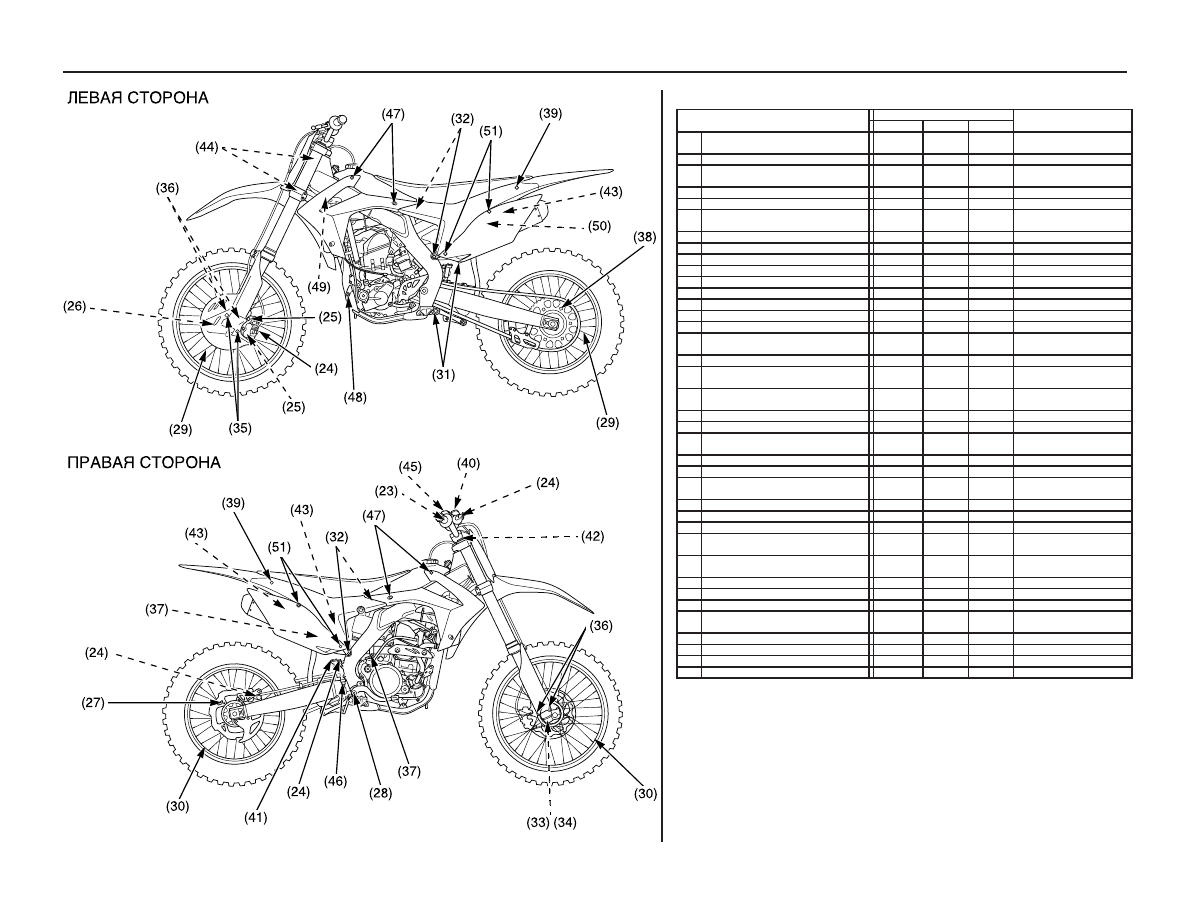

РАМА

Деталь

Момент затяжки

Примечания

N•m

kgf•m

lbf•ft

1

Осевая гайка рулевой колонки

108

11.0

80

2

Верхние стяжные болты

траверсы вилки

22

2.2

16

3

Нижние стяжные болты тра-

версы вилки

20

2,0

15

4

Верхние крепежные болты

руля

22

2.2

16

5

Гайки нижнего держателя

руля

44

4.5

32

ПРИМЕЧАНИЕ 1

6

Гайка передней оси

88

9.0

65

7

Стяжные болты передней оси

20

2,0

15

8

Гайка задней оси

128

13.1

94

ПРИМЕЧАНИЕ 1

9

Контргайки регулировки

прогиба приводной

27

2.8

20

ПРИМЕЧАНИЕ 2

10

Гайки переднего кронштейна

двигателя

54

5.5

40

Гайки пластины переднего

кронштейна Двигателя

26

2,7

19

11

Гайки нижнего кронштейна

двигателя

54

5,5

40

12

Болты держателя головки

цилиндра

54

5,5

40

13

Болты пластин держателя

головки Цилиндра

32

3,3

24

14

Задняя подвеска (верхние)

44

4,5

32

ПРИМЕЧАНИЕ 1

(Нижние)

44

4,5

32

ПРИМЕЧАНИЕ 1

15

Гайка шарнира маятника

88

9,0

65

ПРИМЕЧАНИЕ 1

16

Левая вилка

(Блок воздушного цилиндра)

76

7,7

56

(Крышка клапана балансиро-

вочной камеры )

0,5

0,1

0,4

17

 Правая вилка

(узел наконечника вилки)

30

3,1

22

( амортизатор вилки)

76

7,7

56

18

Гайки рычага заднего амор-

тизатора

(со стороны подвески:

ширина гайки  17 мм)

53

5.4

39

ПРИМЕЧАНИЕ 1, 6

(со стороны тяги амортизато-

ра: ширина гайки  19 мм)

53

5.4

39

ПРИМЕЧАНИЕ 1, 6

19

Гайки тяги заднего аморти-

затора

53

5.4

39

ПРИМЕЧАНИЕ 1, 6

20

Контргайка заднего аморти-

затора

44

4,5

32

21

Болт рычага кикстартера

38

3.9

28

ПРИМЕЧАНИЕ 5

22

Крепежные болты топливного

насоса

 11

1,1

8

ПРИМЕЧАНИЯ:
1. U-образная гайка.
2. Гайка UBS.
5. Зажимной болт: замените новым
6. Нанесите молибденовую смазку на резьбу и на поверхность фланца.

Техническая информация

м

оменты



затяжки

РАМА

Деталь

Момент затяжки

Примечания

N•m

kgf•m

lbf•ft

23

Крепежные болты главного цилиндра

переднего тормоза

9.9

1.0

7.3

24

Болты хомута тормозного шланга

34

3,5

25

25

Крепежные болты переднего тормоз-

ного суппорта

30

3.1

22

ПРИМЕЧАНИЕ 5

26

Гайки переднего тормозного диска

16

1,6

12

ПРИМЕЧАНИЕ 1

27

Гайки заднего тормозного диска

16

1,6

12

ПРИМЕЧАНИЕ 1

28

Шарнирный болт педали заднего

тормоза

36

3.7

27

ПРИМЕЧАНИЕ 5

29

 Спицы (передние)

3,7

0,4

2,7

(Задние)

3,7

0,4

2,7

30

 Замок обода колеса

12

1,2

9

31

 Направляющие ролики

приводной цепи (верхний)

12

1.2

9

ПРИМЕЧАНИЕ 4, 5

(Нижняя)

12

1,2

9

ПРИМЕЧАНИЕ 1

32

Болты подрамника (верхние)

32

3,3

24

(Нижние)

49

5,0

36

33

Центральный болт передней вилки

69

7,0

51

ПРИМЕЧАНИЕ 3

34

Контргайка центрального болта

передней вилки

28

2.9

21

35

 Болты кожуха тормозного диска

13

1,3

10

36

Болты защитных панелей передней

вилки

7

0,7

5,2

ПРИМЕЧАНИЕ 5

37

 Болты хомутов левого/правого

глушителей

20

2,0

15

38

Гайки ведомой звездочки

32

3,3

24

ПРИМЕЧАНИЕ 1

39

 Крепежные болты седла

26

2.7

19

40

Болты крышки бачка переднего

тормоза

1,0

0,1

0,7

41 Болты крышки бачка заднего тормоза

1,0

0,1

0,7

42

Винт сброса давления правой вилки

1,3

0,1

1,0

43

Болт правого/левого глушителя

(задний)

B (задний)

26

2,7

19

Болт правого/левого глушителя A

 (передний)

26

2,7

19

44

Крепежные болты амортизатора

рулевого механизма

20

2,0

15

ПРИМЕЧАНИЕ 5

45

Контргайки регулятора троса

рукоятки

Акселератора

4,0

0,4

3,0

46

 Контргайка штока толкателя

заднего тормозного цилиндра

5.9

0.6

4.4

47

Крепежные болты кожуха «В»

(верхние)

5,2

0,5

3,8

48

Болт/шайба левой защитной панели

10

1,0

7

49

Болт для выпуска воздуха

1.6

0.2

1.2

50

Винты брызговика

1,5

0,2

1,1

51

Болты боковых крышек

10

1,0

7

ПРИМЕЧАНИЯ:
1. U-образная гайка.
2. Гайка UBS.
3. Нанесите на резьбу скрепляющее вещество.
4. Болт SH.
5. Зажимной болт: замените новым
