Сервисное обслуживание

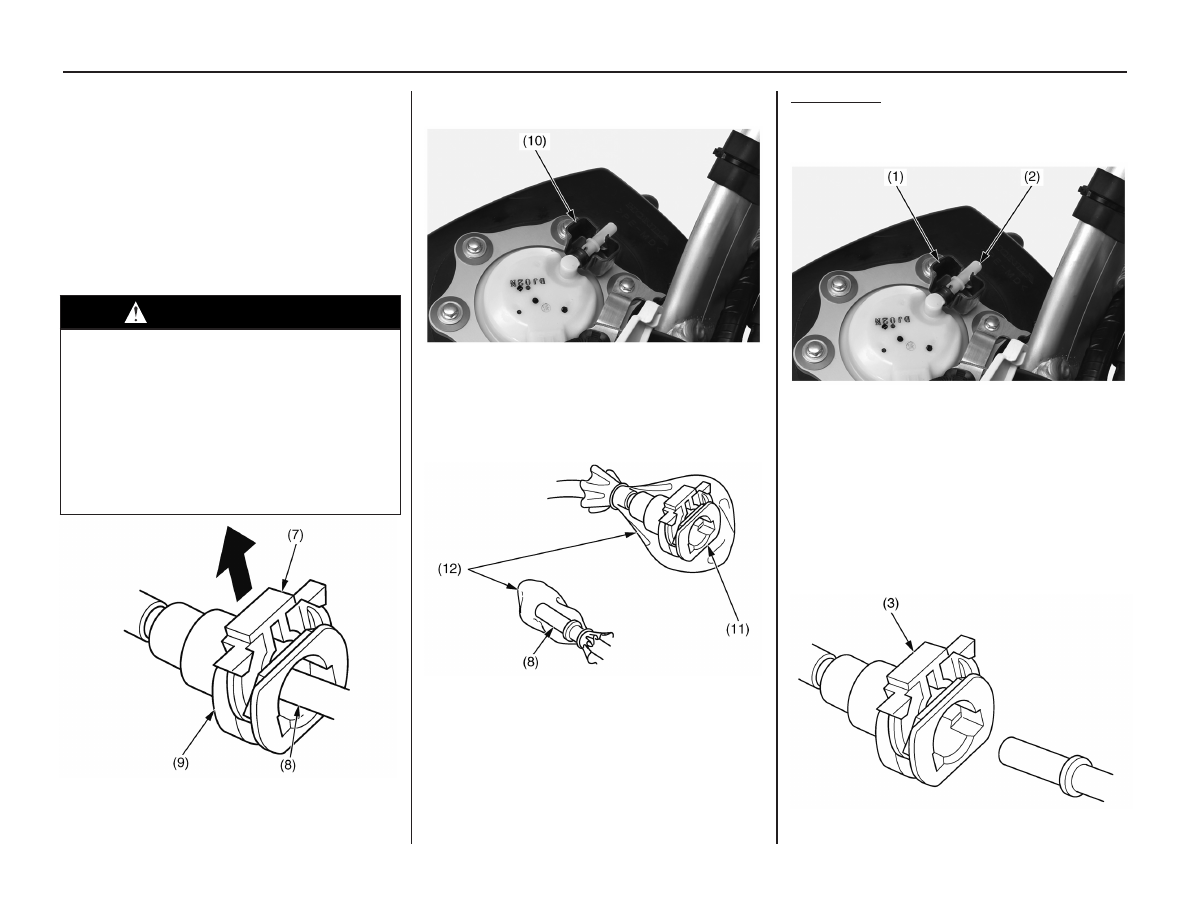

7. Разблокируйте фиксатор (7) и снимите быстро-

разъемный фитинг, полностью потянув его вверх.
Слейте топливо из соединения (8), удерживая разъем

за корпус (9).
• Используйте полотенце, чтобы вытереть пролив-

шееся топливо в шланге.
• Будьте осторожны, чтобы не повредить шланг.
• Не используйте инструменты.
• Попавшая в корпус разъема грязь, может затруд-

нить его снятие и фиксацию.

 ПРЕДУПРЕЖДЕНИЕ

Бензин огнеопасен и взрывоопасен.
Неосторожное обращение с ним может
привести к ожогам и травмам.
• Выключите двигатель, держитесь
подальше от источников пламени,
тепла или искр.
• Заправляйте топливный бак только
вне помещений.
• Немедленно вытирайте брызги и
подтеки бензина.

(7) фиксатор
(8) топливное соединение
(9) корпус разъема

8. Снимите резиновую крышку (10) с  топливного

насоса.

(10) резиновая крышка

9. Чтобы предотвратить повреждение и загрязнение,

наденьте пластиковые пакеты (12) на соединитель

топливопровода (11) и патрубки (8) топливного

насоса и инжектора.

(8) соединитель топливопровода
(11) патрубок инжектора/топливного насоса
(12) пластиковые пакеты

Подключение

1. Установите резиновую крышку (1) на топливном

соединении (2) топливного насоса, как показано на

рисунке.

(1) резиновая крышка
(2) соединение топливопровода

2. Перед выполнением соединения убедитесь, что

фиксатор (3) находится в полностью вытянутом

положении.
• Не изгибайте и не перекручивайте топливопровод.
• Не используйте изогнутый или перекрученный

топливопровод.
• Не используйте перчатки или ветошь в процессе

соединения разъёма.

(3) фиксатор

Топливная система

Сервисное обслуживание

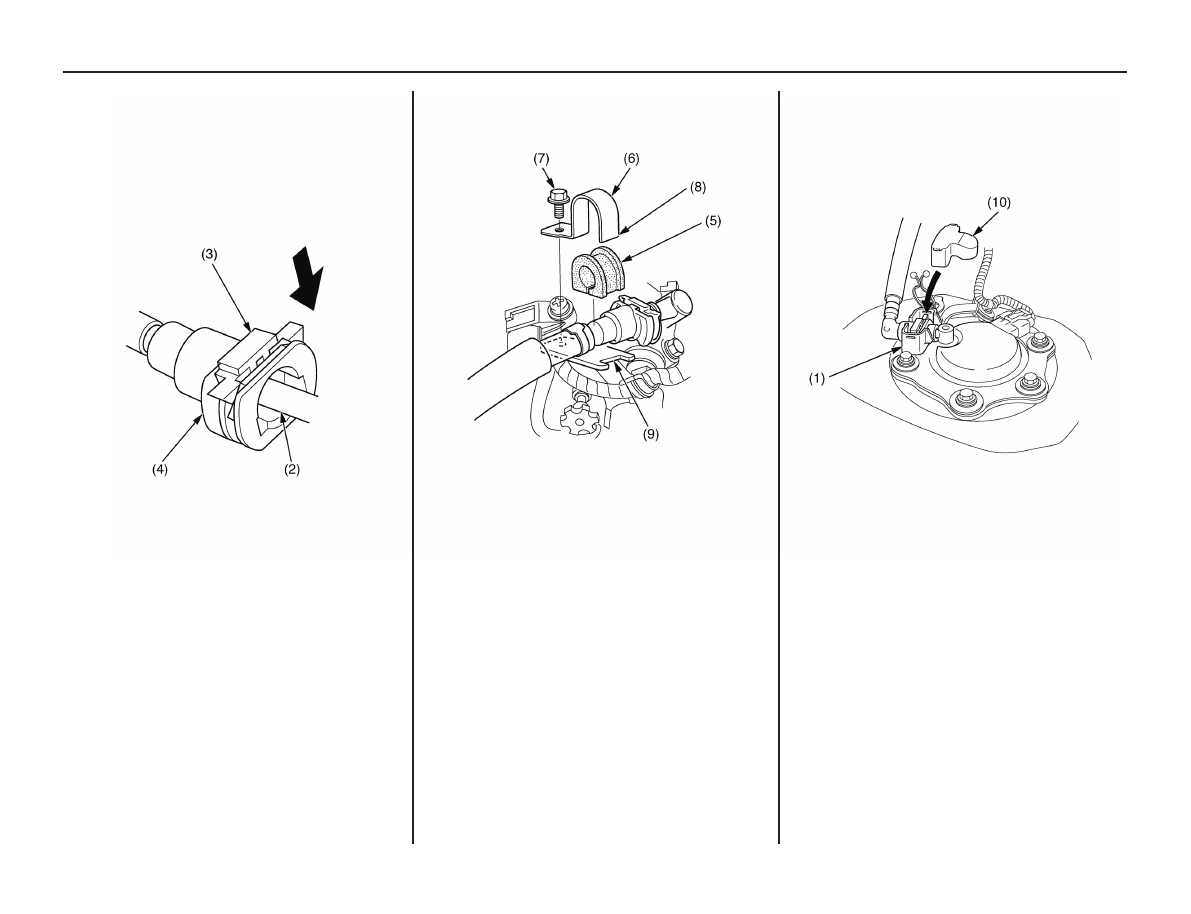

3. Подсоедините разъём топливопровода к штуцеру

инжектора (2) до тех пор, пока не услышите щел-

чок удерживая корпус штекера (4). Заблокируйте

слайд-фиксатор (3), нажав на него, пока не услыши-

те щелчок.
Если соединитель тяжело вставить, смажьте ко-
нец патрубка небольшим количеством моторно-
го масла.

(2) топливный патрубок
(3) фиксатор
(4) корпус разъема

4. Убедитесь, что соединение надежно и что

слайд-фиксатор прочно закреплен на месте. Про-

верьте потянув за корпус разъема, а также визуаль-

но.

5. Установите резиновую прокладку (5), крепление

(6) и болт (7). Соедините язычок крепления (8) с

пазом (9), как показано на схеме.

(5) резиновая прокладка     (8) язычок крепления
(6) крепление                        (9) паз
(7) болт

6. Установите крышку топливопровода (10).
Убедитесь, что резиновая крышка (1) правиль-
но установлена между штекером и топливным
насосом.

(1) резиновая крышка
(10) крышка соединения топливопровода

7. Увеличьте давление в топливном баке (стр. 52).

т

оПливная



система

Сервисное обслуживание

Замена фильтра топливного насоса

Слейте топливо в канистру для хранения, используя

ручной сифон или другое подобное устройство.
Будьте осторожны, чтобы не повредить топливный

насос когда будете сливать топливо.

 ПРЕДУПРЕЖДЕНИЕ

Бензин огнеопасен и взрывоопасен.
Неосторожное обращение с ним может
привести к ожогам и травмам.
• Выключите двигатель, держитесь
подальше от источников пламени,
тепла или искр.
• Заправляйте топливный бак только
вне помещений.
• Немедленно вытирайте брызги и
подтеки бензина.

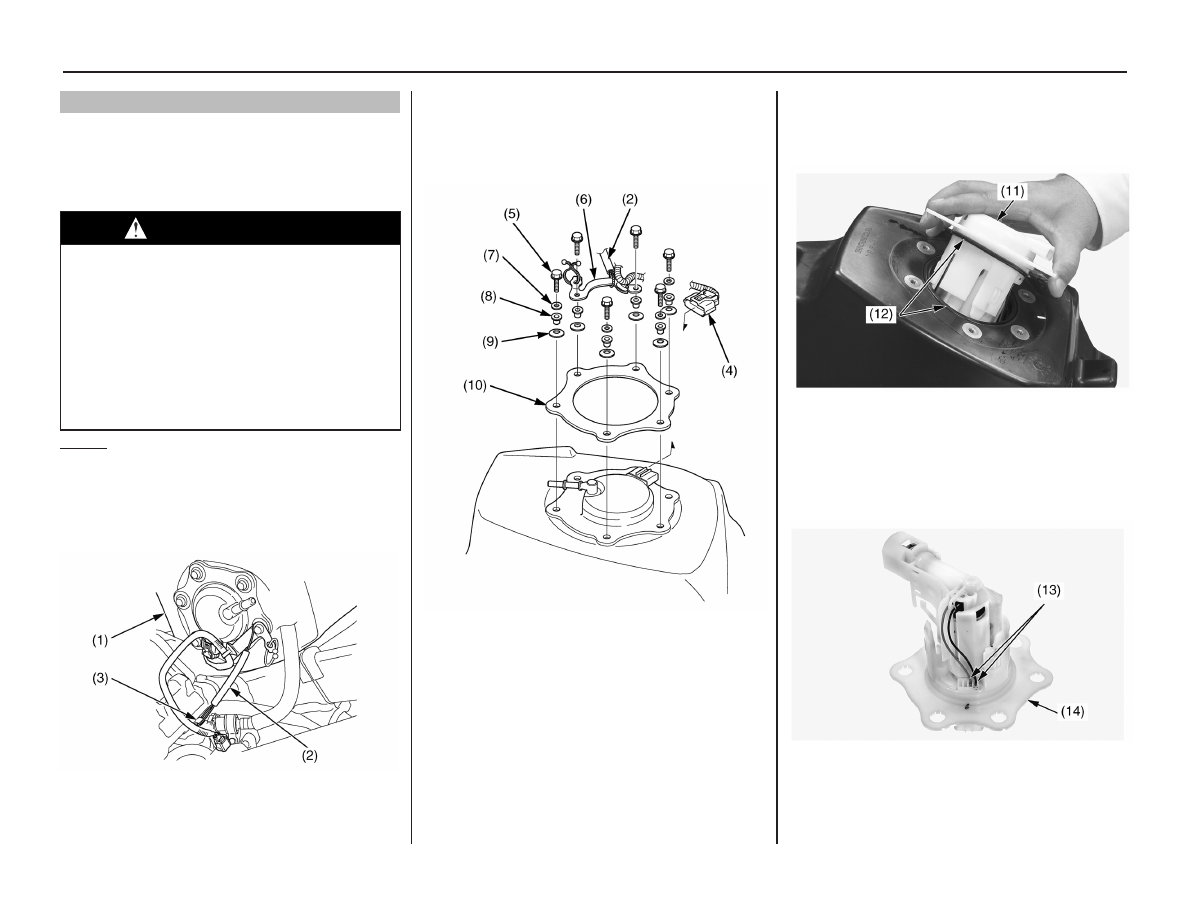

Снятие

1. Сбросьте давление топлива (стр. 45).
2. Отсоедините топливную линию от топливного

насоса (cтр. 45).
3. Снимите топливный бак (1), высвободив Стопор

кабель (2) от крючка (3) рамы.

(1) топливный бак
(2) стопор кабель
(3) крючок рамы

4. Отсоедините разъем топливного насоса B (4).
5. Снимите крепежные болты топливного насоса (5),

Стопор кабельную направляющую (6), стопор кабель

(2), шайбы (7), втулки (8), конические пружинные

шайбы (9) и топливный насос пластина (10).

(2) стопор кабель
(4) разъем топливного насоса
(5) болты топливного насоса
(6) держатель
(7) шайбы
(8) втулки
(9) конические пружинные шайбы
(10) пластина топливного насоса

6. Вытащите топливный насос (11) вместе с уплот-

нительными кольцами (12).
Будьте осторожны, чтобы не повредить топливный

насос.

(8) топливный насос
(9) уплотнительные кольца

7. Отсоедините проводку (13) от основания топлив-

ного насоса (14).
Будьте осторожны, чтобы не повредить проводку

топливного.

(13) проводка
(14) основание топливного насоса

Топливная система

Сервисное обслуживание

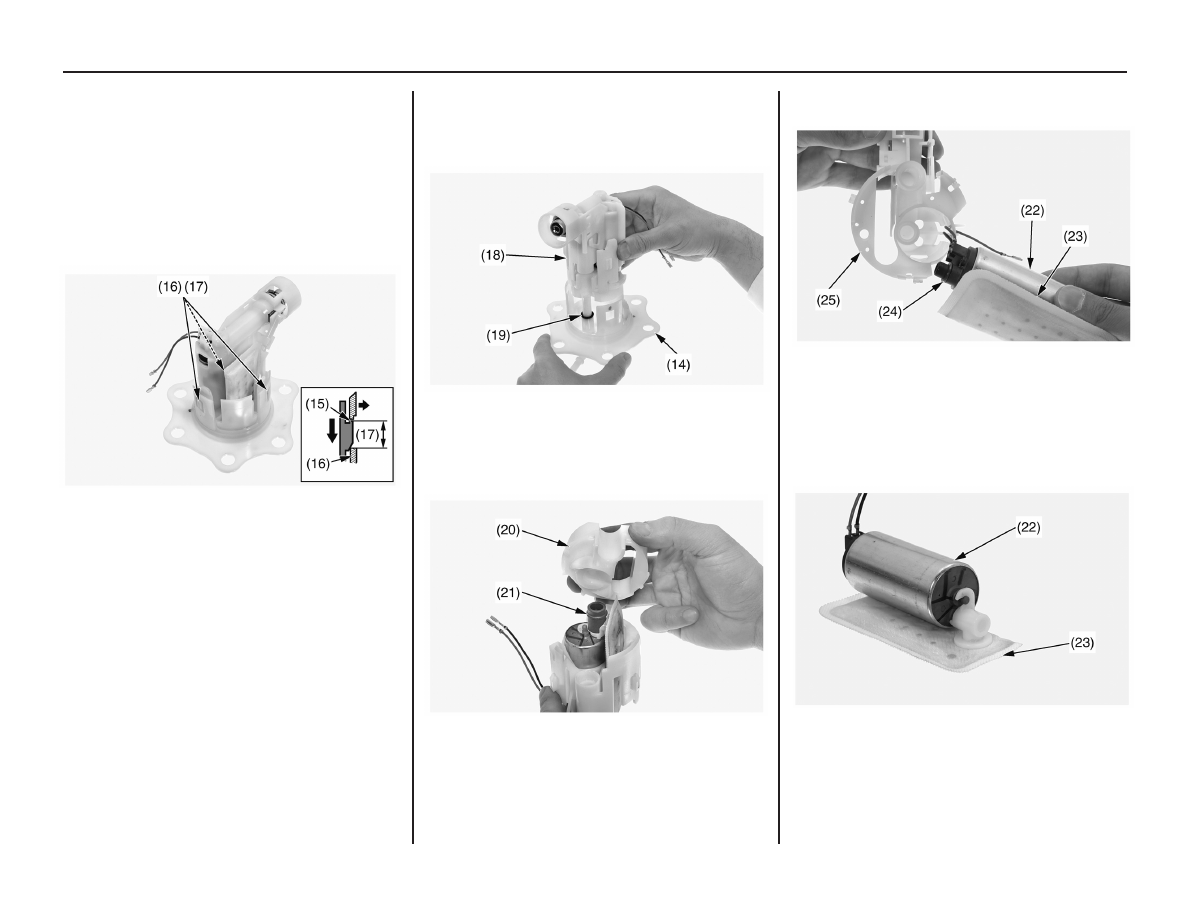

8. Убедитесь, что на выступах держателя (15) и за-

щелках (16) нет признаков повреждения или износа.

Если крюки и защелки повреждены или изношены,

замените весь топливный насос новым.
9. Освободите выступы из канавок (17), толкая

держатель в сторону от основания насоса и немного

раздвинув защелки.
Будьте осторожны, чтобы не повредить выступы
и защелки.

(15) выступы
(16) защелки
(17) канавки

10. Отсоедините узел держателя топливного насоса

(18) от основания (14) и снимите уплотнительное

кольцо (19).
Тщательно вытрите разлитое топливо.

(18) держатель насоса
(14) основание насоса
(19) уплотнительное кольцо

11. Снимите нижнюю крышку (20) и резиновый

демпфер (21).

(20) нижняя крышка
(21) резиновый демпфер

12. Снимите топливный насос (22), фильтр (23) и

уплотнительное кольцо (24) с держателя насоса (25).

(22) топливный насос
(23) фильтр топливного насоса
(24) уплотнительное кольцо
(25) держатель топливного насоса

13. Убедитесь, что на фильтре (23) нет загрязнений,

повреждений и признаков износа.
14. Отсоедините фильтр от топливного насоса (22).

(22) топливный насос (в сборе)
(23) фильтр насоса
