Тормоза   Проверка тормозных колодок

При необходимости замены тормозных колодок
обратитесь к официальному дилеру Honda.
Всегда заменяйте левые и правые тормозные колод-
ки одновременно.



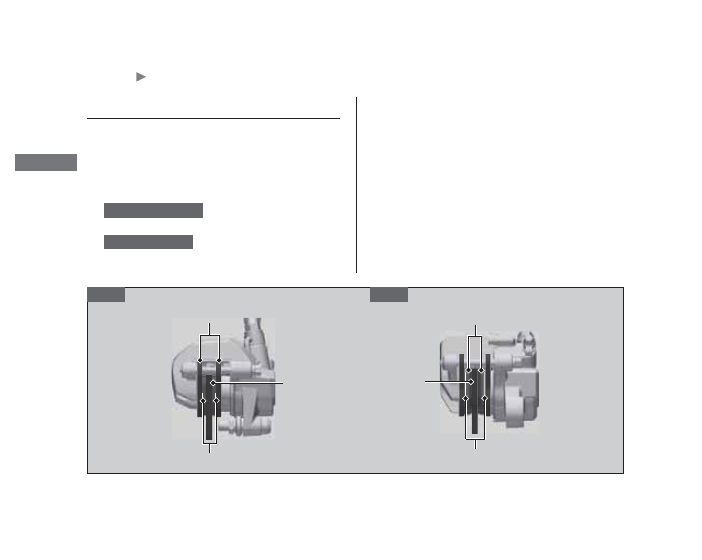

Проверка тормозных колодок

Проверьте состояние канавок-индикаторов износа
тормозных колодок.
Тормозные колодки, на которых не просматривается
канавка-индикатор, подлежат немедленной замене.



1.

Передний тормоз

 Осмотрите тормозные

колодки с нижней стороны тормозного суппорта.

Задний тормоз

2.

 Осмотрите тормозные колод-

ки с задней правой стороны мотоцикла.

Перед

Зад

Тормозная

колодка

Тормозная

колодка

Индикатор износа

Индикатор износа

Тормозной
диск

Тормозной

диск

 Запустите двигатель, нажмите рычаг сцепления и

4.

включите передачу.
 Опустите до конца боковой упор. Двигатель дол-

5.

жен остановиться, как только боковой упор будет
опущен. Если двигатель не остановился, обрати-
тесь к дилеру для проверки мотоцикла.



 Убедитесь, что боковой упор работает нормально.

1.

Если боковой упор перемещается с трудом или
скрипом, проведите чистку поверхностей вокруг
шарнира и нанесите чистую смазку на болт шар-
нира.
 Убедитесь в отсутствии повреждений и потери

2.

упругости пружины бокового упора.
 Сядьте в седло мотоцикла, включите нейтральную

3.

передачу в коробке передач и поднимите боковой
упор.

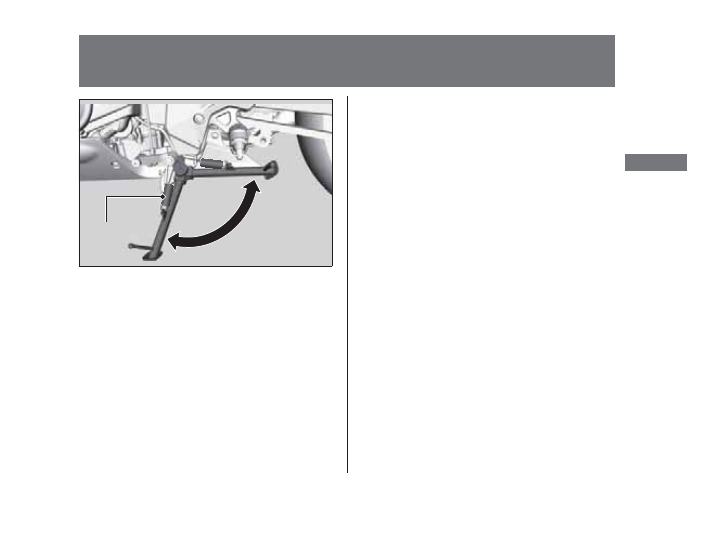

Боковой упор

Пружина
бокового
упора

Прокатите мотоцикл вперед и убедитесь, что цепь

4.

движется плавно.
Проверьте звездочки главной передачи.

5.

 Стр. 47

Очистите и смажьте приводную цепь.

6.

 Стр. 48



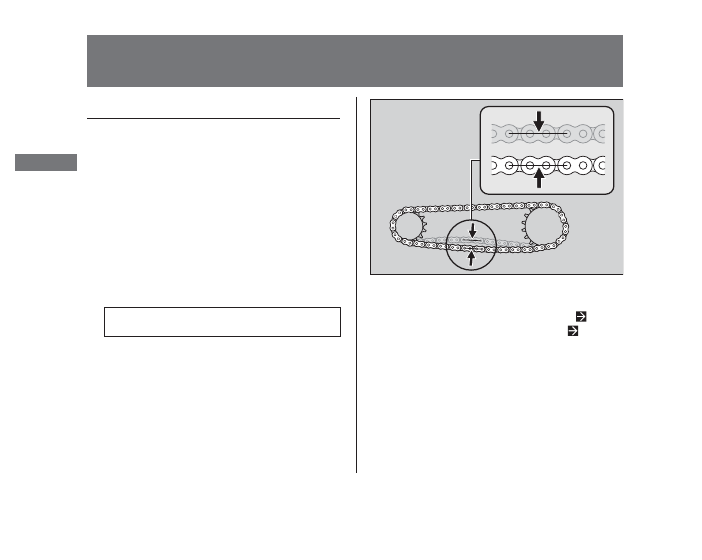

Проверка прогиба приводной цепи

Прогиб цепи проверяется на различных участках
цепи. Если прогиб увеличен только в некоторых
секторах цепи, это означает что несколько звеньев
«закисли» и заедают.
Обратитесь к дилеру для проверки цепи.

Установите мотоцикл на боковой упор на ровной

1.

горизонтальной площадке.
Остановите двигатель. Переведите рычаг селекто-

2.

ра диапазонов автоматической коробки передач в
положение N (Нейтраль).
Проверьте прогиб нижней петли приводной цепи

3.

в средней ее части между звездочками.



Прогиб приводной цепи:


35 – 45 мм

Не пользуйтесь мотоциклом, если прогиб

8

цепи превышает 60 мм.

Приводная цепь

Приводная цепь   Регулировка прогиба приводной цепи

Регулировка прогиба приводной

цепи

Для регулировки прогиба приводной цепи требуется
специальный инструмент. Обратитесь к дилеру для
регулировки прогиба цепи.
Снимая и устанавливая колесо, будьте осторожны,
чтобы не повредить датчик частоты вращения коле-
са и импульсное кольцо датчика.

Установите мотоцикл на боковой упор на ровной

1.

горизонтальной площадке.
Остановите двигатель. Переведите рычаг селекто-

2.

ра диапазонов автоматической коробки передач в
положение N (Нейтраль).

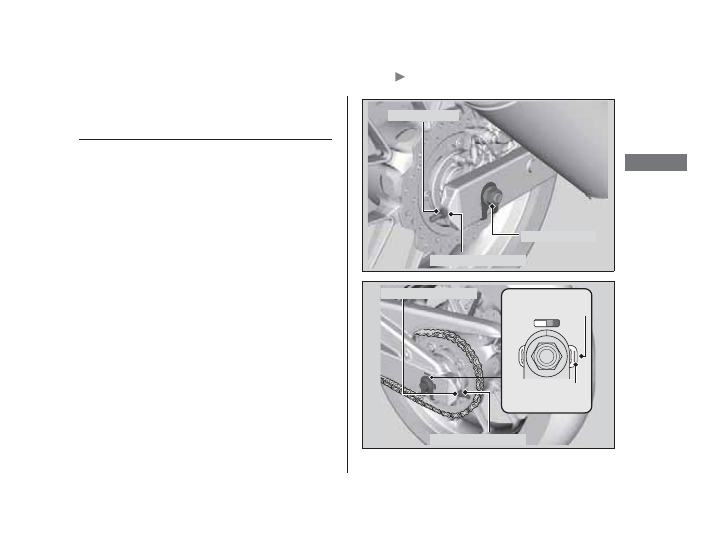

Ослабьте гайку оси заднего колеса.

3.

Ослабьте стопорные гайки с обеих сторон маят-

4.

ника.

См. продолжение

Стопорная гайка

Регулировочная гайка

Стопорная гайка

Регулировочная гайка

Гайка задней оси

Задний край

регулир. прорези

Регулир. метка

регулятора натяжения

цепи
