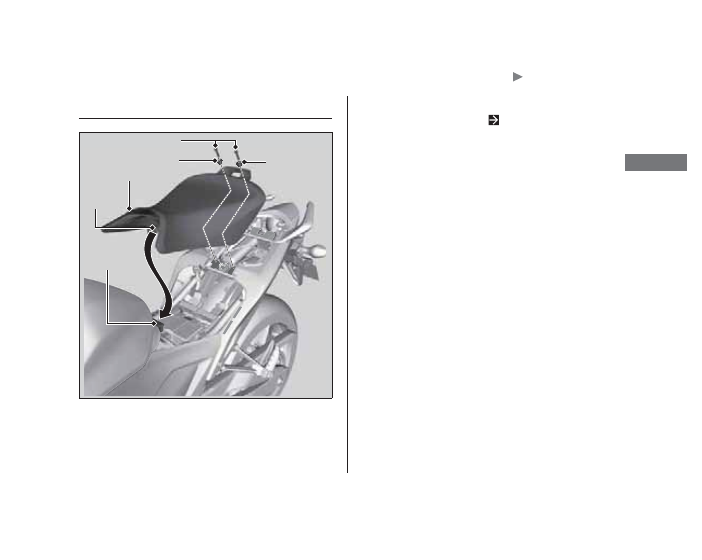

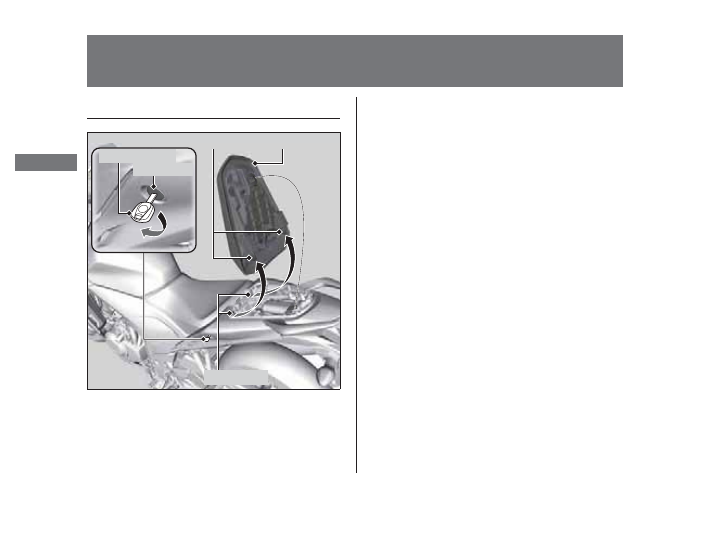

Снятие

T

Вставьте ключ зажигания в замок седла.

1.

Поверните ключ по часовой стрелке, затем сни-

2.

мите седло вверх и назад.

Установка

T

Вставьте крючки на седле в соответствующие

1.

опоры на раме.
Нажмите на заднюю часть заднего седла. Слегка

2.

потяните седло вверх, чтобы убедиться в надеж-
ности его установки.

Седло запирается автоматически при закрытии.
Будьте внимательны, чтобы не запереть ключи
в подседельном пространстве.



Заднее седло

Снятие/установка компонентов

Ключ зажигания

Заднее седло

Выступы

Замок седла

Задние опоры

Снятие/установка компонентов   Переднее седло

Снятие

T

Снимите заднее седло.

1.

 Стр. 54

Снимите крепежные болты и манжеты, затем

2.

вытяните переднее седло назад и вверх.

Установка

T

Вставьте выступ седла в выемку.

1.

Установите манжеты и крепежные болты.

2.

Надежно затяните крепежные болты. Слегка

3.

потяните седло вверх, чтобы убедиться в надеж-
ности его установки.



Переднее седло

Крепежные болты

Переднее седло

Защелка

Выемка

Кольцо

Кольцо

Снятие/установка компонентов   Боковой кожух

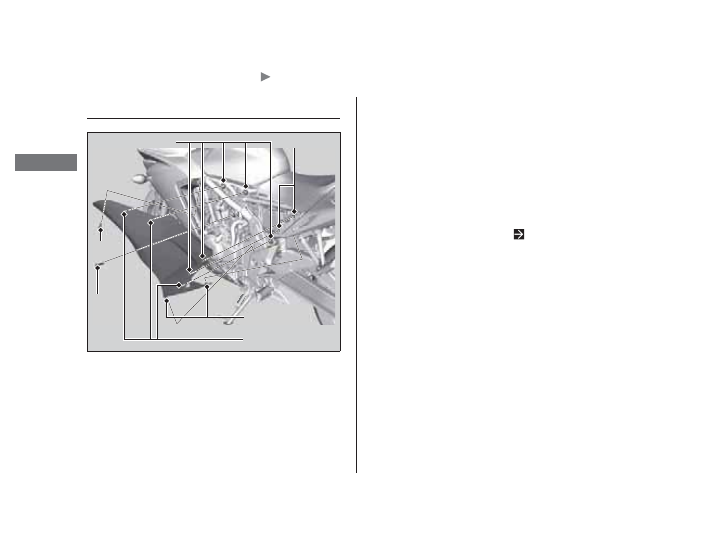

Правый боковой кожух снимается для доступа к
главному предохранителю. Для получения доступа к
расширительному бачку необходимо снять левую
сервисную крышку.

Правый и левый боковые кожухи снимаются одина-
ково.

Снятие

T

Снимите болт и фиксатор.

1.

 Стр. 57

Извлеките выступы из втулок.

2.

Снимите боковой кожух после отпускания фикса-

3.

торов.

Установка

T

Установка деталей осуществляется в обратной
последовательности.



Боковая крышка

Втулки

Выступы

Выступы

Выступы

Фиксатор

Болт

Снятие/установка компонентов   Фиксатор

Фиксатор

Снятие фиксатора необходимо при снятиибоковых
кожухов.

Снятие

T

Продавите центральный штифт для освобожде-

1.

ния защелки.
Извлеките фиксатор из отверстия.

2.



Установка

T

Надавите на низ штифта.

1.



Вставьте фиксатор в отверстие.

2.

Продавите центральный штифт до запирания

3.

фиксатора.



Центральный
штифт
