Неисправности электрооборудования   Перегоревшая лампа

Лампа стоп-сигнала и заднего фонаря



T

1.  Снимите рассеиватели заднего фонаря после

снятия болтов.

2.  Поверните патрон против часовой стрелки и

вытяните его.

См. продолжение

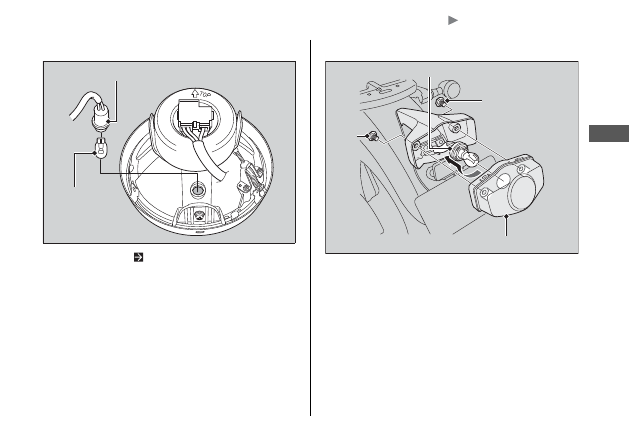

Лампа стояночного фонаря



T

1.  Снимите фару.   Стр. 93
2.  Достаньте разъем, не поворачивая его.
3.  Вытяните лампу, не поворачивая ее.
4.  Установите новую лампу, выполняя операции в

обратном порядке.

Патрон

Лампа

Патрон

Болт

Болт

Рассеиватели заднего фонаря

Неисправности электрооборудования   Перегоревшая лампа

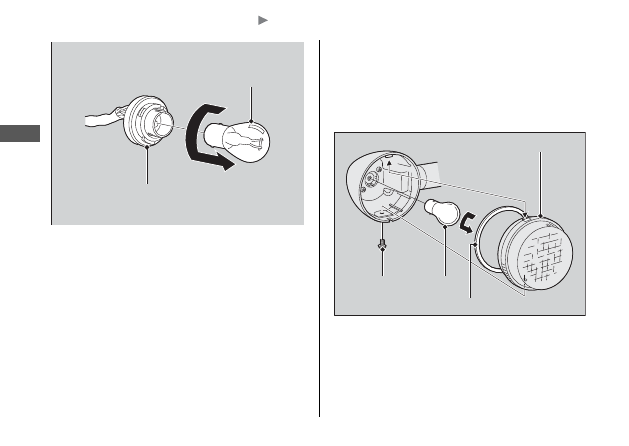

Лампы передних и задних указателей поворота



T

1.  Выверните винт.
2.  Снимите рассеиватели указателей поворота и

уплотнительную прокладку.

3.  Слегка надавите на лампу и поверните ее против

часовой стрелки.

4.  Установите новую лампу, выполняя операции в

обратном порядке.

3.  Слегка надавите на лампу и поверните ее против

часовой стрелки.

4.  Установите новую лампу, выполняя операции в

обратном порядке.

Лампа

Патрон

Рассеиватели указателя поворотов

Лампа

Уплотнительная прокладка

Винт

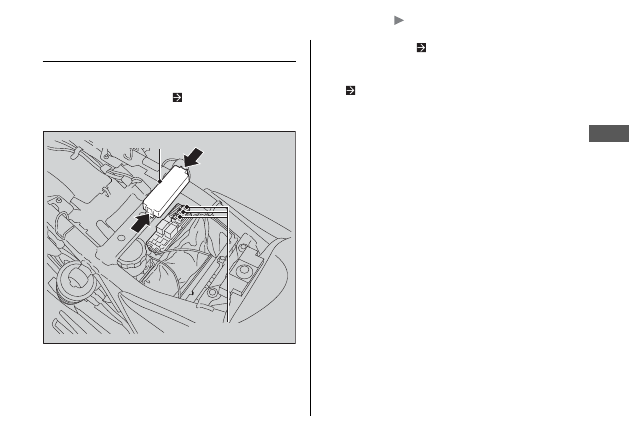

Неисправности электрооборудования   Перегоревший предохранитель

1.  Снимите седло   Стр. 52
2.  Снимите крышку блока предохранителей.
3.  При помощи пинцета из комплекта инструмента

(  Стр. 51) извлеките предохранители по одно-
му и проверьте их исправность. Заменяйте пере-
горевший предохранитель предохранителем
такого же номинала.

4.  Установите на место крышку блока предохрани-

телей.

5.  Установите на место седло.

См. продолжение

Перегоревший предохранитель

Прежде чем проводить действия с предохранителя-
ми, внимательно прочтите раздел «Проверка и
замена предохранителей».

   Стр.

44

Предохранители в блоке предохранителей



T

Крышка блока предохранителей

Запасные предохранители

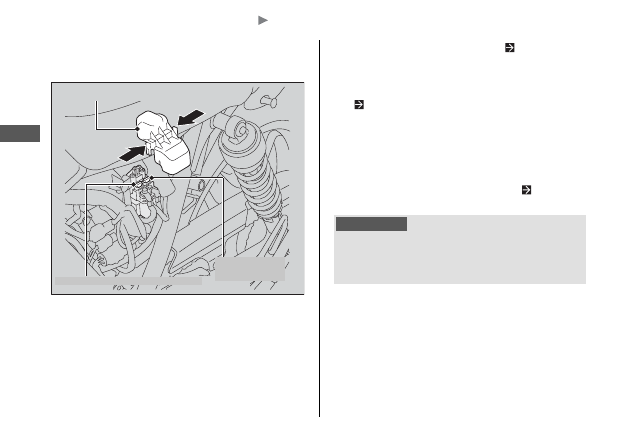

Неисправности электрооборудования   Перегоревший предохранитель

1.  Снимите левый боковой кожух (  Стр. 53)
2.  Снимите крышку электромагнитного выключате-

ля стартера.

3.  При помощи пинцета из комплекта инструмента

(  Стр. 51) извлеките главный предохранитель и
предохранитель системы впрыска топлива по
одному и проверьте их исправность. Заменяйте
перегоревший предохранитель предохранителем
такого же номинала.

Запасные плавкие предохранители находятся

8

внутри блока предохранителей.

   Стр.

97

4.  Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Если предохранитель снова перегорел, то это означает,
что в электрооборудовании вашего мотоцикла появилась
неисправность. Обратитесь к дилеру для проверки
мотоцикла.

Главный предохранитель и предохранитель системы
впрыска топлива

Крышка электромагнитного выключателя
стартера

Предохранитель системы впрыска

Главный
предохранитель
