Комплект инструментов находится под седлом.



 Стр.

35

С помощью инструмента из комплекта можно
выполнить некоторые операции ремонта в дороге,
несложную регулировку и замену деталей.

Рукоятка отвертки



y

Удлинитель



y

Штифтовой гаечный ключ



y

Торцевой ключ на 5 мм



y

Крестообразная отвертка № 2



y

Отвертка № 2 с плоским жалом



y

Пинцет для извлечения предохранителей



y

Комплект инструментов

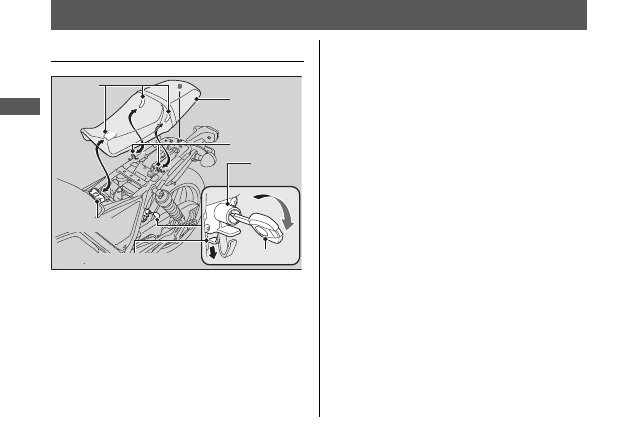

Снятие



T

1.   Вставьте ключ зажигания в держатель седла и

поверните его по часовой стрелке.

2.   Переведите рычаг разблокировки вниз для раз-

блокировки седла.

3.   Снимите седло назад и вверх.

Установка



T

1.   Вставьте передние и задние выступы на седле в

соответствующие опоры на раме.

2.   Нажмите вперед и вниз на заднюю часть седла

до его защелкивания на месте. Слегка потяните
седло вверх, чтобы убедиться в надежности его
установки.

Седло запирается автоматически при закрытии.
Будьте внимательны, чтобы не запереть ключи в
подседельном пространстве.

Седло

Снятие/установка компонентов

Выступы

Седло

Задние опоры

Держатель
шлема

Ключ зажигания

Передняя опора

Рычаг разблокировки седла

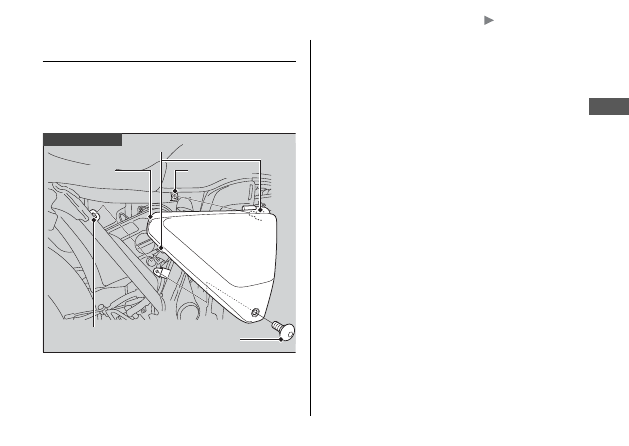

Снятие/установка компонентов   Боковой кожух

Опорная втулка



T

Правый и левый боковые кожухи снимаются одина-
ково.

Снятие



T

1.   Выньте болт.
2.   Извлеките выступы из втулок.
3.   Снимите кожух.

Установка



T

Установка деталей осуществляется в обратной
последовательности.

Боковой кожух

Для обслуживания воздушного фильтра необходи-
мо снять правую боковую крышку. Для проведения
технического обслуживания предохранителей необ-
ходимо снять левый боковой кожух.

Выступы

Боковой кожух

Болт

Опорная втулка

Опорная втулка

Правая сторона

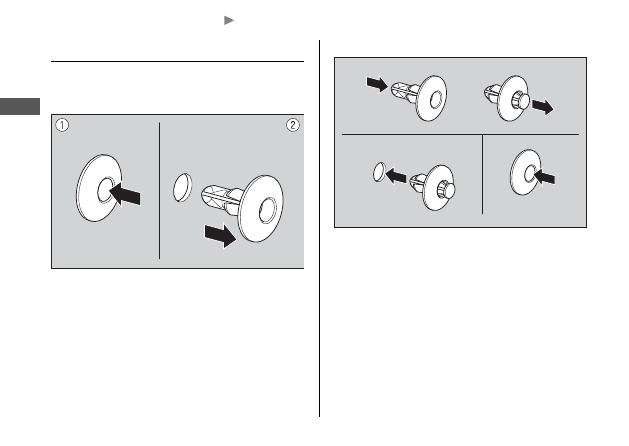

Снятие/установка компонентов   Фиксатор

Установка



T

1.   Надавите на низ штифта.
2.   Вставьте фиксатор в отверстие.
3.   Продавите центральный штифт до запирания

фиксатора.

Фиксатор

Снятие фиксатора необходимо при снятии аккуму-
ляторной батареи.

Снятие



T

1.   Продавите центральный штифт для освобожде-

ния защелки.

2.   Извлеките фиксатор из отверстия.
