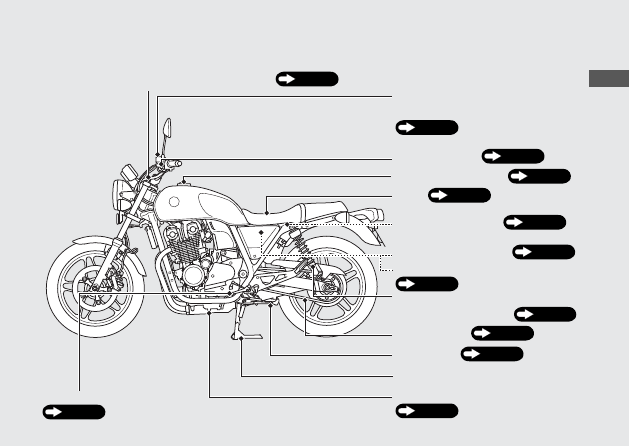

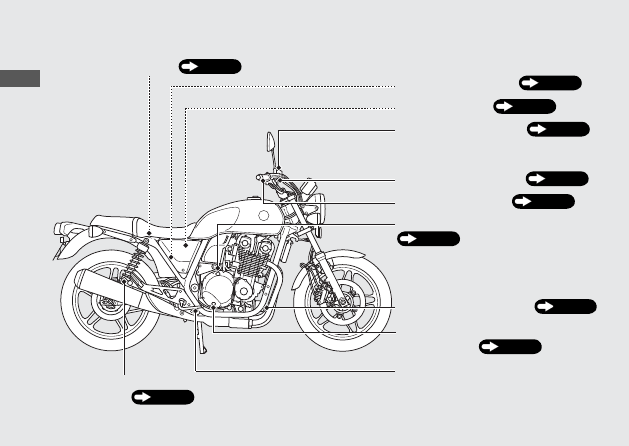

Расположение узлов и механизмов

Бачок заднего тормоза

Стр. 63

Аккумуляторная батарея

Стр. 55

Воздухоочиститель

Стр. 71

Бачок переднего тормоза

Стр. 63

Рычаг переднего тормоза

Стр. 75

Рукоятка акселератора

Стр. 74

Пробка маслоналивной горловины

Стр. 59

Масляный фильтр двигателя

Стр. 61

Регулятор преднатяга пружины
задней подвески

Стр. 77

Контрольное окно проверки уровня
моторного масла

Стр. 59

Педаль заднего тормоза

Регулятор преднатяга пружины передней вилки

Стр. 76

Бачок с рабочей жидкостью
гидропривода сцепления

Стр. 65

Рычаг сцепления

Стр. 75

Седло

Стр. 52

Блок предохранителей

Стр. 97

Центральный упор

Рычаг переключения передач

Стр. 31

Сливная пробка кратера двигателя

Стр. 61

Боковой упор

Стр. 66

Предохранитель системы впрыска

Стр. 98

Главный предохранитель

Стр. 98

Приводная цепь

Стр. 67

Регулятор преднатяга
пружины задней подвески

Стр. 77

Пробка топливного бака

Стр. 32

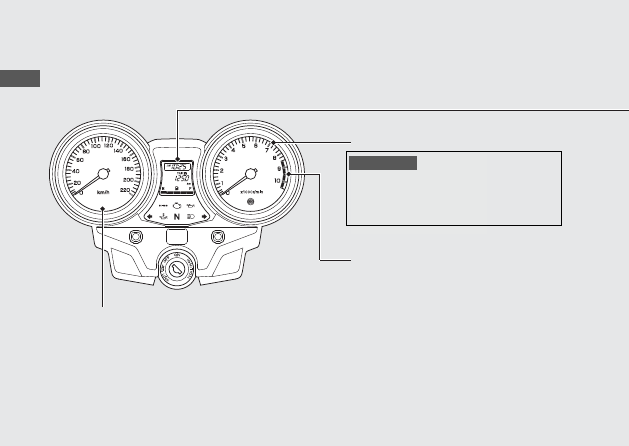

Панель приборов

Тахометр

Красная зона тахометра
(недопустимая зона работы двигателя)

Спидометр
Спидометр показывает скорость движения автомобиля,
причем шкала спидометра, в зависимости от варианта
исполнения прибора, может быть градуирована в «км/ч»
или «мили/ч».

ПРИМЕЧАНИЕ

Не допускайте работу двигателя в красной зоне
тахометра. Превышение максимально допусти-
мой частоты вращения коленчатого вала отрица-
тельно сказывается на ресурсе двигателя.

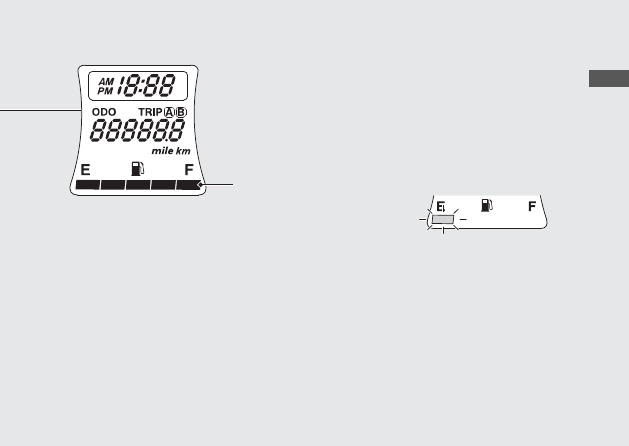

Указатель уровня топлива
Если первый сегмент шкалы
указателя (Е) начал мигать, зна-
чит, в топливном баке осталось
следующее количество топлива:
приблизительно 3,5 л.

Неисправность указателя уровня топлива
При неисправности топливной системы индикатор указателя уровня топлива начнет мигать или отключиться.
Если это произошло, при первой же возможности обратитесь к официальному дилеру Honda.

Режим самодиагностики дисплея
При включении зажигания единовременно включаются все приборы и цифровые указатели. Если какой-либо
элемент дисплея не включается в установленном режиме, обратитесь к официальному дилеру Honda для про-
ведения проверки.

См. продолжение
