4.3 Масляный
фильтр возвратной магистрали автокрана QY25K5S
4.3.1 Меры
предосторожности при управлении.
a. Стрела должна быть втянута
надлежащим образом.
b. Гидронасос должен
находиться в выключенном положении.

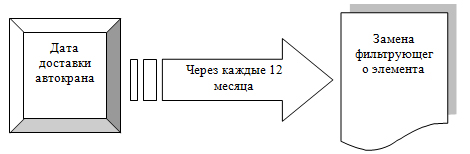

Периодичность замены
фильтрующего элемента приведена ниже:
4.3.2 Метод
замены
№ п/п |
Порядок проведения работы |
Меры
предосторожности |
Используемый инструмент |
1 |
Снятие верхней
крышки
|
|
Гаечный ключ |
2 |
Снятие
составляющего элемента масляного фильтра
Составляющий элемент масляного фильтра |
|
|
Обратите внимание
на хранение деталей надлежащим образом, избегайте потерь деталей. |
|
3 |
Снятие шплинта,
ослабление гайки, снятие фильтрующий элемент
|
Постепенно
затяните, после равномерного контакта с фильтрующим элементом вновь
закрутите на 1 оборот, потом вставьте шплинт. |
Гаечный ключ |
4 |
Проведение сборки
масляного фильтра после замены фильтрующего элемента
|
Постепенно
затяните, после равномерного контакта с фильтрующим элементом вновь
закрутите на 1 оборот, потом вставьте шплинт. |
Гаечный ключ |
5 |
Установка
составляющего элемента масляного фильтра
Составляющий элемент масляного фильтра |
|
|
|
|
6 |
Установка верхней
крышки
|
|
Гаечный ключ |
4.4 Масляный
фильтр в трубопроводе (замена фильтрующего элемента)
автокрана QY25K5S
Меры предосторожности при
управлении:
a) Основная стрела должна
находиться надлежащим образом.
b) Гидронасос должен находится
в нерабочем состоянии.
Периодичность замены
фильтрующего элемента приведена ниже:
