Башенный кран КБ-16 (технические характеристики)
описание и технические характеристики
Башенный кран КБ-16 предназначен для
строительства жилых зданий и сельскохозяйственных построек высотой 3 - 4
этажа из кирпича и строительных элементов весом до 2т.

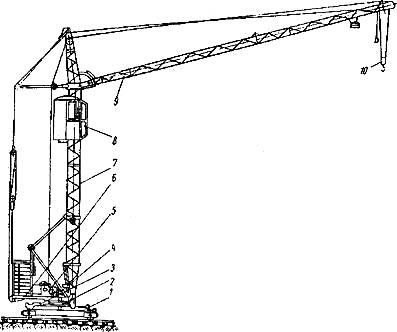

Кран КБ-16 состоит из следующих основных узлов: ходовой рамы, поворотной
платформы, шарикового двухрядного круга, грузовой и стреловой лебедок,
механизма поворота, плит противовеса и балласта, башни, стрелы, кабины и
крюковой подвески. Ходовая рама представляет собой Н-образную сварную
конструкцию из швеллеров и состоит из двух поперечных балок и
центральной рамы. Возможность разборки ходовой рамы позволяет повысить
удобство ее размещения на платформе при транспортировке крана по
железной дороге.
Центральная рама состоит из двух
продольных балок и кольцеобразного основания для крепления шарикового
круга. Кольцеобразное основание приварено в верхней части рамы и для
повышения жесткости поднято над продольными балками на 120мми
поддерживается 16 ребрами. Выступающие за кольцеобразное основание концы
продольных балок связаны раскосами. Снизу в центральной раме имеются
отверстия для крепления подкатной тележки на период перевозки крана
автотранспортом.
Для обеспечения устойчивости крана при работе и во внерабочем состоянии
на ходовую раму между продольными балками укладываются железобетонные
плиты общим весом 4,3т.
Поворотная платформа крепится к ходовой раме с помощью шарикового круга
№3. Эта платформа представляет собой плоскую (по верхней плоскости)
раму, сваренную из швеллеров. В передней части в месте крепления к
шариковому кругу рама для повышения жесткости выполнена из швеллера №30,
и задней части - из швеллера №24.
Сверху к продольным балкам рамы приварена двуногая стойка. Боковые фермы
двуногой стойки выполнены наклонными с уширением снизу для лучшего
размещения механизмов на платформе. К верхней части двуногой стойки
крепятся два подкоса, закрепляющих башню в вертикальном положении при
работе.

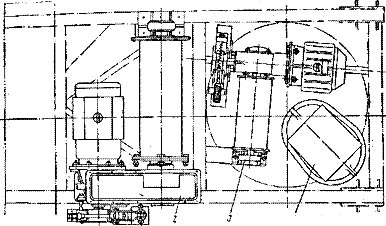

Расположение механизмов
на поворотной платформе крана КБ-16:
1 - противовес; 2 - грузовая лебедка; 3 - стреловая лебедка; 4 -
механизм поворота
На поворотной платформе размещены: сзади
- противовес1и
грузовая2лебедка
Л-450, спереди - стреловая3лебедка
Л-120 и механизм поворота П-2. Исходя из условий компоновки
оборудования, стреловая лебедка повернута относительно оси платформы на
15°. При этом отклоняющий блок стрелового каната, расположенный сзади
под платформой, также повернут на 15° и смещен с продольной оси
платформы на 240мм.
Плиты противовеса укладываются на платформу в ее задней части и
закрепляются с помощью анкерных болтов. Спереди к продольным балкам,
поворотной платформы приварены косынки, которые служат проушинами для
крепления башни.
Башня выполнена в виде решетчатой конструкции квадратного сечения с
размерами в средней части 600 X 600мм.
Основание башни, имеющее вид трапеции, расширено снизу для лучшего
восприятия боковых изгибающих нагрузок. К поворотной платформе башня
крепится с помощью проушин и пальцев. В вертикальном положении к башне
на высоте 3,85мкрепятся
подкосы, опирающиеся на двуногую стойку. Для выведения башни из
вертикального положения при демонтаже служат два шарнирно закрепленных
на двуногой стойке винтовых монтажных подкоса.
В верхней части к башне крепятся: сзади - распорка, справа - кронштейн
для установки кабины, Сверху - оголовок и спереди - проушины для
крепления стрелы.
На оголовке башни размещаются отводные блоки стрелового расчала и
ограничитель грузоподъемности торсионного типа, связанный с отводным
блоком грузового каната. Для подъема в кабину вдоль башни проложена
лестница.
Стрела представляет собой решетчатую конструкцию трапециевидной формы (в
плане) с расширением к опорному шарниру. В сечении конструкция стрелы
имеет прямоугольную форму с размерами в средней части 350 X 450мм. Стрела состоит из двух секций, соединенных между собой шарнирно по
верхнему поясу и с помощью фланцев на болтах - по нижнему.
На головке стрелы расположен отводной блок грузового каната,
ограничитель высоты подъема и оси для крепления неподвижных концов
грузового каната и стрелового расчала. В основании стрелы сверху
установлен монтажный кронштейн, предназначенный для вывода стрелы из
вертикального положения при ее подъеме во время монтажа крана.
В рабочем положении стрела удерживается с помощью канатного стрелового
расчала, который проходит через блоки на оголовке башни и на распорке и
огибает уравнительный блок подвижной обоймы шестикратного стрелового
полиспаста. Неподвижная обойма стрелового полиспаста закреплена с
помощью канатно-якорной тяги за поворотную платформу.

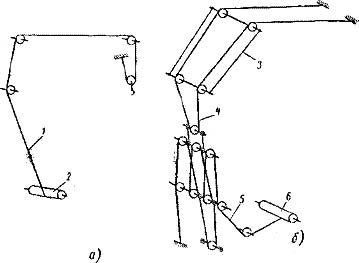

Схема запасовки канатов
крана КБ-16:
а - грузового каната; б - стреловых канатов; 1 - канат грузовой;
2 - грузовая лебедка; 8 - канат оттяжки распорки; 4 - канат
стрелового расчала; 5 - канат стреловой; 6 - стреловая лебедка
При установочном изменении вылета
удается по сравнению с маневровым (т.е. осуществляемым с грузом на
крюке) снизить мощность, уменьшить вес лебедки и уменьшить диаметр
стреловых канатов и блоков.
