ЗИЛ-5301. Система питания дизеля Д-245.12

Система питания состоит:

- топливного бака;

- фильтра грубой очистки;

- фильтра тонкой очистки топлива;

- подкачивающего насоса;

- насоса ТНВД;

- форсунок.

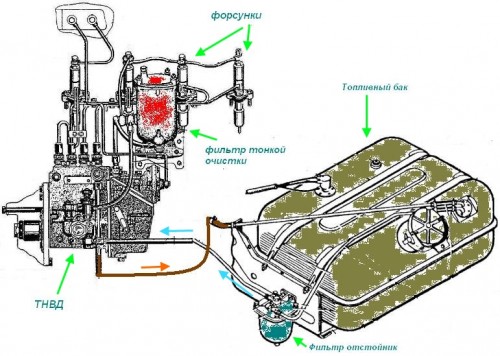

ис. 1

Топливо от бака, прошедшее топливный фильтр грубой очистки, подается под давлением 0,8…0,9 МПа топливоподкачивающим насосом к приемному штуцеру ТНВД. Под воздействием созданного давления подкачки защитный клапан открывает доступ топливу через подводящий канал в надплунжерные пространства. Набегающий кулачок ротора перемещает плунжер вверх, при этом входное отверстие впускного канала перекрывается и при дальнейшем подъеме плунжера топливо сжимается в надплунжерном пространстве ТНВД.

Сжатое топливо поступает в соответствии с тактом дизеля в соответствующую форсунку.

Избыточное топливо поступает обратно в бак.
