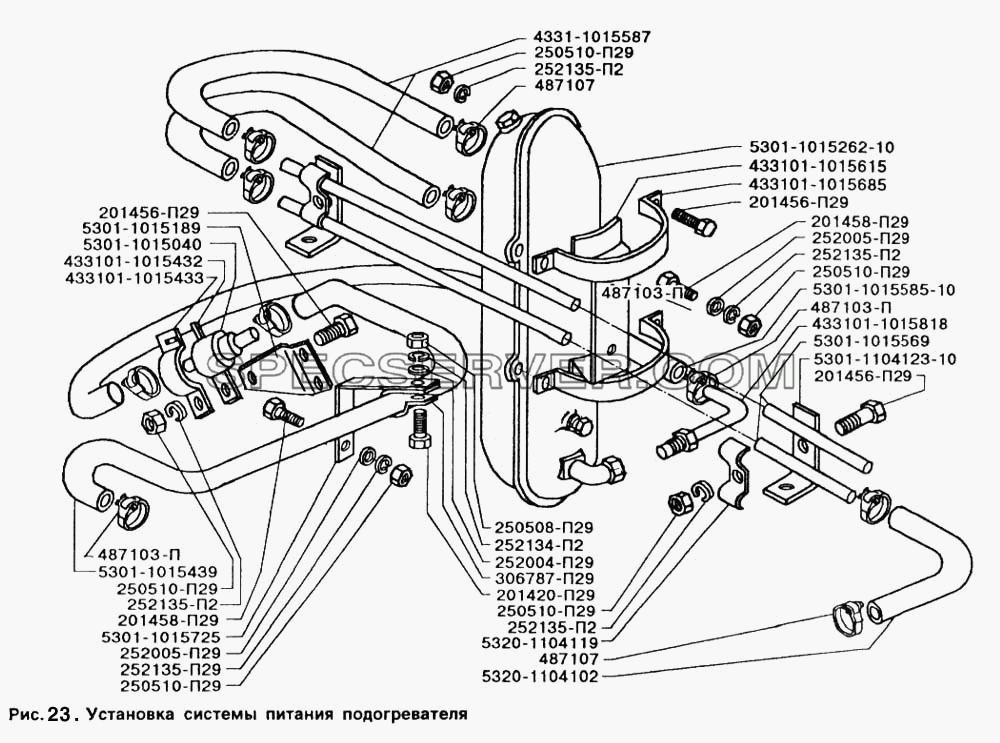

Запчасти: Установка системы питания подогревателя для ЗИЛ 5301

Установка системы питания подогревателя для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201420-П29	Болт
-	201456-П29	Болт
-	201458-П29	Болт
-	250508-П29	Гайка
-	250510-П29	Гайка
-	252004-П29	Шайба
-	252005-П29	Шайба
-	252134-П2	Шайба пружинная
-	252135-П2	Шайба пружинная
-	300401-П29	Угольник ввертной
-	306787-П29	Хомут
-	401507	Ниппель
-	4331-1015587	Шланг 10х300
-	4331-1104525	Втулка защитная хомута крепления топливопровода
-	433101-1015432	Половина хомута правая
-	433101-1015433	Половина хомута левая
-	433101-1015615	Кронштейн топливного бачка
-	433101-1015685	Хомут топливного бачка
-	433101-1015818	Трубка топливная в сборе
-	487103-П	Хомут
-	487107	Хомут
-	5301-1015040	Топливный насос подогревателя
-	5301-1015189	Кронштейн дозирующего насоса
-	5301-1015262-10	Бачок топливный пускового подогревателя в сборе
-	5301-1015439	Шланг
-	5301-1015569	Трубка топливная
-	5301-1015585-10	Шланг
-	5301-1015725	Кронштейн топливной трубки
-	5301-1104123-10	Кронштейн крепления топливных трубопроводов
-	5320-1104102	Шланг соединительный топливных трубопроводов
-	5320-1104119	Скоба крепления топливопроводов

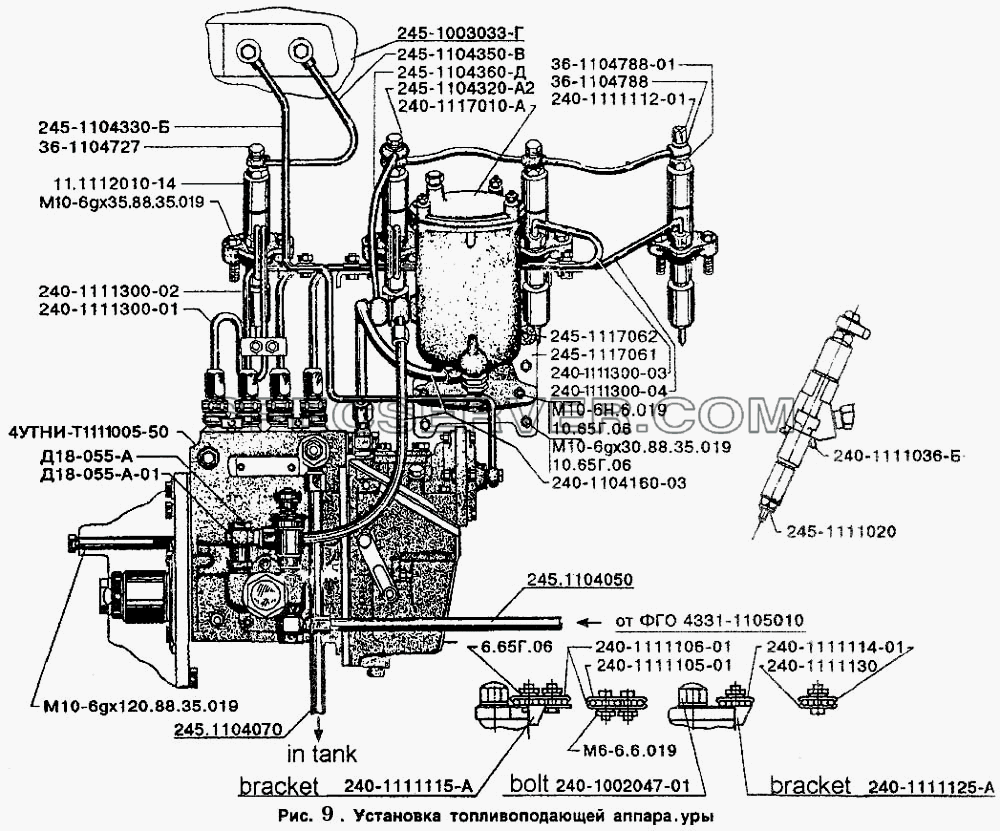

Запчасти: Установка топливоподающей аппаратуры для ЗИЛ 5301

Установка топливоподающей аппаратуры для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	10.65Г.06	Шайба
-	11.1112010.14	Форсунка ФД-22 в сборе
-	240-1002047-01	Болт
-	240-1104160-03	Трубка
-	240-1111036-Б	Кольцо защитное
-	240-1111105-01	Колодка
-	240-1111106-01	Колодка
-	240-1111112-01	Штуцер
-	240-1111114-01	Колодка
-	240-1111115-А	Кронштейн
-	240-1111125-А	Кронштейн
-	240-1111130	Колодка
-	240-1111300-01	Трубка
-	240-1111300-02	Трубка
-	240-1111300-03	Трубка
-	240-1111300-04	Трубка
-	240-1117010-А	Фильтр топливный в сборе
-	245-1003033-Г	Коллектор
-	245-1104320-А2	Топливопровод дренажный
-	245-1104330-Б	Трубка пневмокорректора
-	245-1104350-В	Трубка перепускная
-	245-1104360-Д	Трубка перепускная
-	245-1111020	Прокладка-экран
-	245-1117061	Кронштейн
-	245-1117062	Шпилька
-	245.1104050	Трубка
-	245.1104070	Трубка слива топлива из ТНВД
-	36-1104727	Болт штуцера
-	36-1104788	Прокладка
-	36-1104788-01	Прокладка
-	4331-1105010	Фильтр грубой очистки топлива в сборе
-	4УТНИ-Т-1111005-50	Насос топливный высокого давления с регулятором в сборе
-	6.65Г.06	Шайба
-	Д18-055-А	Кольцо уплотнительное
-	Д18-055-А-01	Кольцо уплотнительное
-	М10-6gх120.88.35.019	Болт
-	М10-6gх30.88.35.019	Болт
-	М10-6gх35.88.35.019	Болт
-	М10-6Н.6.019	Гайка
-	М6-6.6.019	Гайка

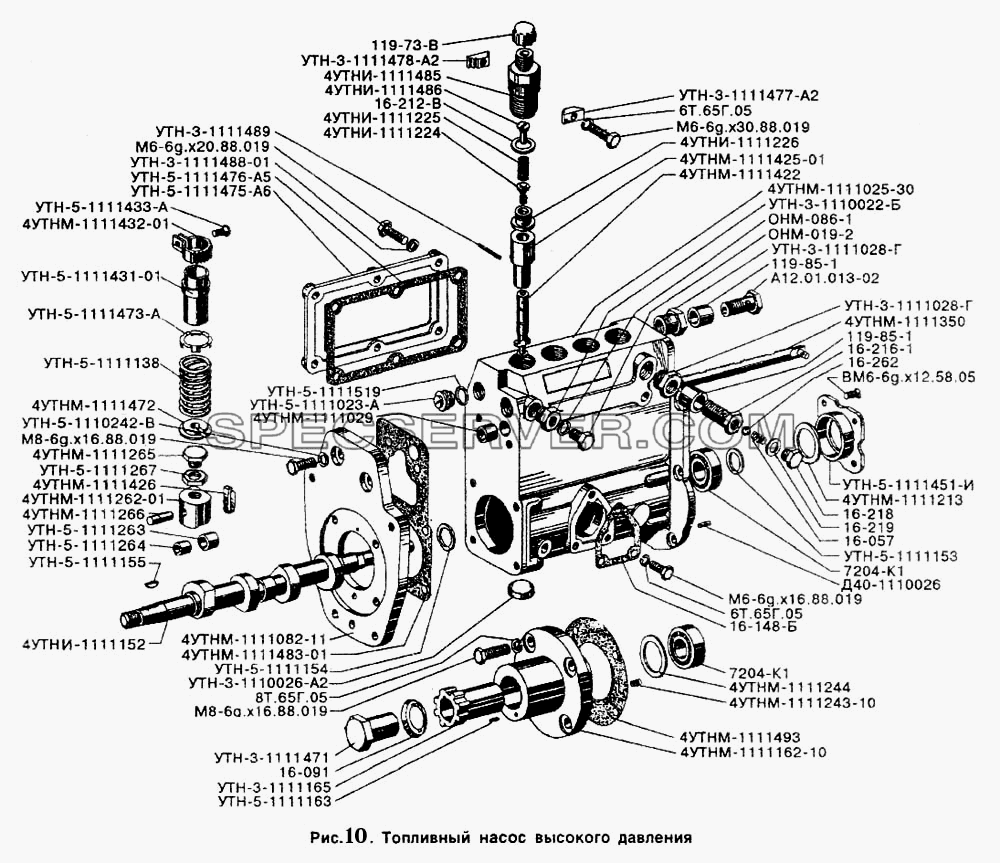

Запчасти: Топливный насос высокого давления для ЗИЛ 5301

Топливный насос высокого давления для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	119-73-В	Колпачок
-	119-85-1	Втулка защитная
-	16-057	Пружина клапана
-	16-091	Шайба
-	16-148-Б	Прокладка
-	16-212-В	Прокладка
-	16-216-1	Корпус клапана
-	16-218	Пробка
-	16-219	Прокладка
-	16-262	Шарик
-	4УТНИ-1111010	Насос топливный в сборе
-	4УТНИ-1111152	Вал кулачковый
-	4УТНИ-1111220	Клапан нагнетательный в сборе
-	4УТНИ-1111224	Клапан
-	4УТНИ-1111226	Седло
-	4УТНИ-1111485	Штуцер
-	4УТНИ-1111486	Вытеснитель
-	4УТНИ-Т-1111005-50	Насос топливный высокого давления с регулятором в сборе
-	4УТНМ-1111025-30	Корпус насоса
-	4УТНМ-1111029	Втулка
-	4УТНМ-1111082-11	Плита
-	4УТНМ-1111090-01	Толкатель в сборе
-	4УТНМ-1111162-10	Фланец
-	4УТНМ-1111213	Прокладка
-	4УТНМ-1111243-10	Пружина
-	4УТНМ-1111244	Пластина
-	4УТНМ-1111262-01	Корпус толкателя
-	4УТНМ-1111265	Болт
-	4УТНМ-1111266	Ось
-	4УТНМ-1111350	Рейка
-	4УТНМ-1111410-01	Плунжерная пара в сборе
-	4УТНМ-1111422	Плунжер
-	4УТНМ-1111425-01	Втулка
-	4УТНМ-1111426	Фиксатор
-	4УТНМ-1111432-01	Венец
-	4УТНМ-1111472	Тарелка
-	4УТНМ-1111483-01	Прокладка
-	4УТНМ-1111493	Прокладка
-	6Т.65Г.05	Шайба
-	7204К2	Подшипник
-	8Т.65Г.05	Шайба
-	А12.01.013-02	Болт поворотного угольника
-	ВМ6-6gх12.58.05	Винт
-	Д40-1110026	Штифт
-	М6-6gх20.88.019	Болт
-	М6-6gх30.88.019	Болт
-	М8-6gх16.88.019	Болт
-	М8-6gх30.88.05	Болт
-	ОНМ-019-2	Болт
-	ОНМ-086-1	Прокладка
-	УТН-3-1110022-Б	Футорка
-	УТН-3-1111026-А2	Пробка
-	УТН-3-1111028-Г	Футорка
-	УТН-3-1111165	Втулка
-	УТН-3-1111471	Гайка
-	УТН-3-1111477-А2	Зажим
-	УТН-3-1111478-А2	Зажим
-	УТН-3-1111488-01	Шайба
-	УТН-3-1111489	Штифт
-	УТН-5-1110242-В	Шайба
-	УТН-5-1111023-А	Пробка
-	УТН-5-1111138	Пружина
-	УТН-5-1111153	Шайба
-	УТН-5-1111154	Прокладка регулировочная
-	УТН-5-1111155	Шпонка
-	УТН-5-1111163	Заглушка
-	УТН-5-1111263	Ролик
-	УТН-5-1111264	Втулка
-	УТН-5-1111267	Контргайка
-	УТН-5-1111431-01	Втулка
-	УТН-5-1111433-А	Винт
-	УТН-5-1111451-И	Стакан
-	УТН-5-1111473-А	Тарелка
-	УТН-5-1111475-А6	Крышка
-	УТН-5-1111476-А5	Прокладка
-	УТН-5-1111519	Кольцо

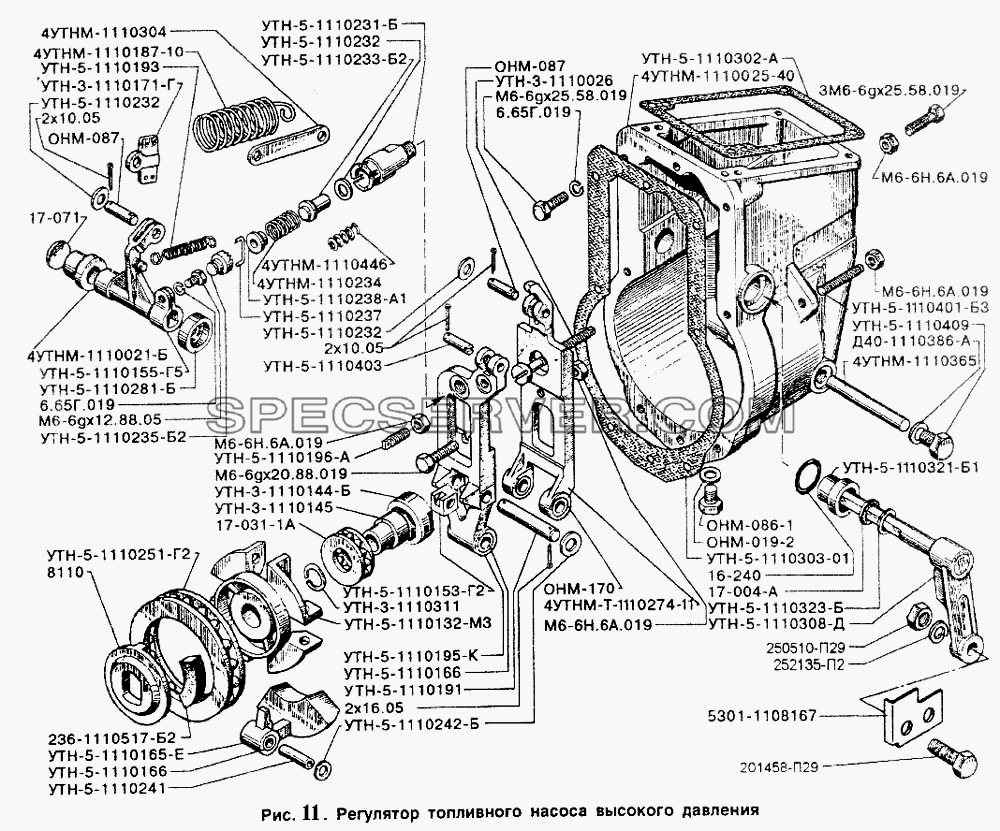

Регулятор топливного насоса высокого давления для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	16-240	Кольцо уплотнительное
-	17-004-А	Манжета
-	17-031-1А	Шарикоподшипник 8202У
-	17-071	Заглушка
-	201458-П29	Болт
-	236-1110517-Б2	Сухарь
-	245-1111213	Рычаг промежуточный
-	250510-П29	Гайка
-	252135-П2	Шайба пружинная
-	2х10.05	Шплинт
-	2х16.05	Шплинт
-	3М6-6gх25.88.019	Болт
-	4УТН-1110230	Корректор в сборе
-	4УТНМ-1110020-30	Корпус в сборе
-	4УТНМ-1110021-Б	Втулка
-	4УТНМ-1110025-40	Корпус
-	4УТНМ-1110187-10	Пружина
-	4УТНМ-1110234	Пружина
-	4УТНМ-1110304	Тяга
-	4УТНМ-1110365	Ось
-	4УТНМ-1110446	Пружина
-	4УТНМ-Т-1110010-01	Регулятор в сборе
-	4УТНМ-Т-1110290-10	Рычаг в сборе
-	4УТНМ-Т-П10274-11	Рычаг основной
-	5301-1108167	Кронштейн
-	6.65Г.019	Шайба
-	8110	Шарикоподшипник
-	Д40-111386-А	Прокладка
-	М6-6gх12.88.05	Болт
-	М6-6gх20.88.019	Болт
-	М6-6gх25.88.019	Болт
-	М6-6Н.6А.019	Гайка
-	ОНМ-019-2	Болт
-	ОНМ-086-1	Прокладка
-	ОНМ-087	Палец
-	ОНМ-170	Втулка
-	УТН-3-1110026	Упор
-	УТН-3-1110144-Б	Муфта
-	УТН-3-1110145	Втулка
-	УТН-3-1110171-Г	Серьга
-	УТН-3-1110311-Б	Кольцо
-	УТН-5-1110132-М3	Ступица
-	УТН-5-1110140	Муфта в сборе
-	УТН-5-1110153-Г2	Пята
-	УТН-5-1110155-Г5	Рычаг пружины
-	УТН-5-1110160-В	Груз в сборе
-	УТН-5-1110165-Е	Груз
-	УТН-5-1110166	Втулка
-	УТН-5-1110191	Ось ролика
-	УТН-5-1110193	Пружина
-	УТН-5-1110195-К	Рычаг промежуточный
-	УТН-5-1110196-А	Шпилька
-	УТН-5-1110200-В	Рычаг промежуточный в сборе
-	УТН-5-1110231-Б	Корпус
-	УТН-5-1110232	Прокладка
-	УТН-5-1110233-Б2	Шток
-	УТН-5-1110235-Б2	Винт
-	УТН-5-1110237	Скоба
-	УТН-5-1110238-А1	Тарелка
-	УТН-5-1110240-И	Ступица в сборе
-	УТН-5-1110241	Ось грузов
-	УТН-5-1110251-Г2	Шайба
-	УТН-5-1110281-Б	Втулка
-	УТН-5-1110301-А	Прокладка
-	УТН-5-1110302-А	Прокладка
-	УТН-5-1110303-01	Прокладка
-	УТН-5-1110308-Д	Рычаг управления
-	УТН-5-1110320-В	Втулка в сборе
-	УТН-5-1110321-Б1	Втулка
-	УТН-5-1110323-Б	Обойма
-	УТН-5-1110401-Б3	Винт
-	УТН-5-1110403	Палец
-	УТН-5-1110409	Заглушка
-	УТН-5-111242-Б	Шайба
-	УТН-5-111281-Б	Втулка

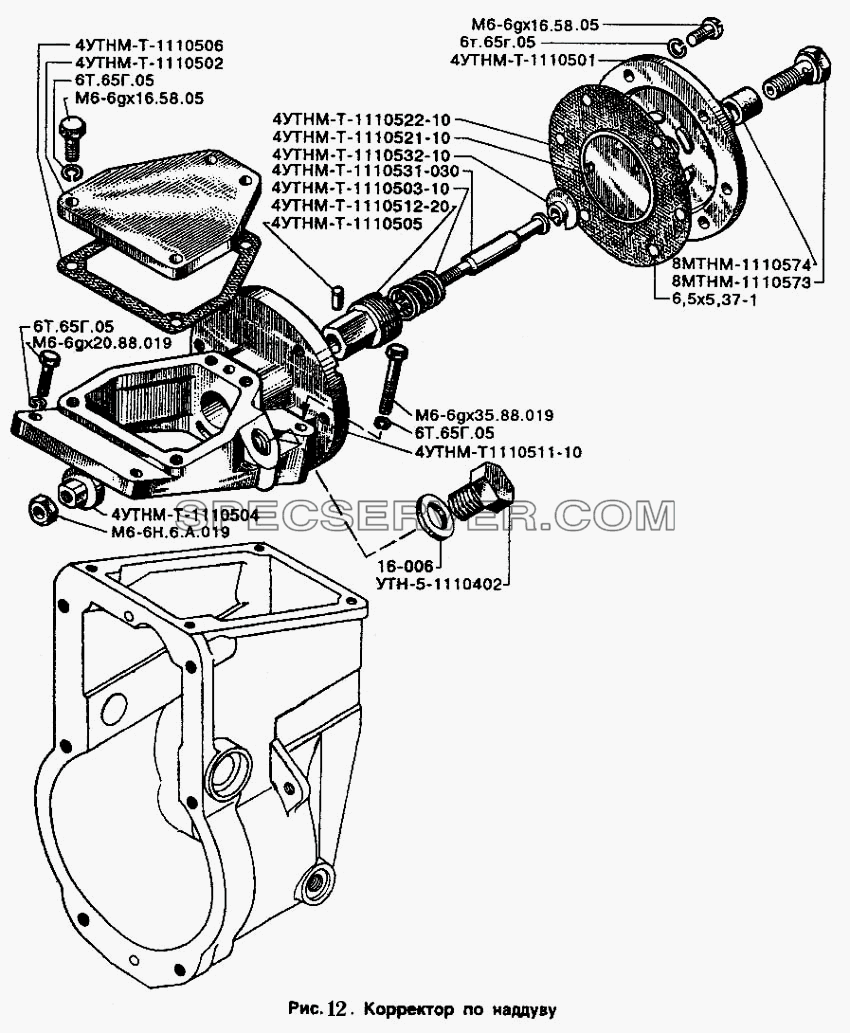

Корректор по наддуву для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	16-006	Прокладка
-	3М6-6gх16.58.05	Болт
-	3М6-6gх20.58.019	Болт
-	3М6-6gх35.88.019	Болт
-	4УТНМ-Т-1110500-01	Корректор по наддуву в сборе
-	4УТНМ-Т-1110501	Крышка
-	4УТНМ-Т-1110502	Крышка
-	4УТНМ-Т-1110503-10	Пружина
-	4УТНМ-Т-1110504	Упор
-	4УТНМ-Т-1110505	Штифт
-	4УТНМ-Т-1110506	Прокладка
-	4УТНМ-Т-1110511-10	Корпус
-	4УТНМ-Т-1110512-20	Втулка
-	4УТНМ-Т-1110521-10	Диафрагма
-	4УТНМ-Т-1110522-10	Тарелка
-	4УТНМ-Т-1110531-30	Шток
-	4УТНМ-Т-1110532-10	Тарелка
-	6,5х5,37-1	Заклепка
-	6М6-6gх20.58.05	Винт
-	6Т.65Г.05	Шайба
-	8МТНМ-1110573	Болт штуцера
-	8МТНМ-1110574	Втулка защитная
-	М6-6gх16.58.05	Болт
-	М6-6gх20.88.019	Болт
-	М6-6gх35.88.019	Болт
-	М6-6Н.6А.019	Гайка
-	УТН-5-1110402	Пробка

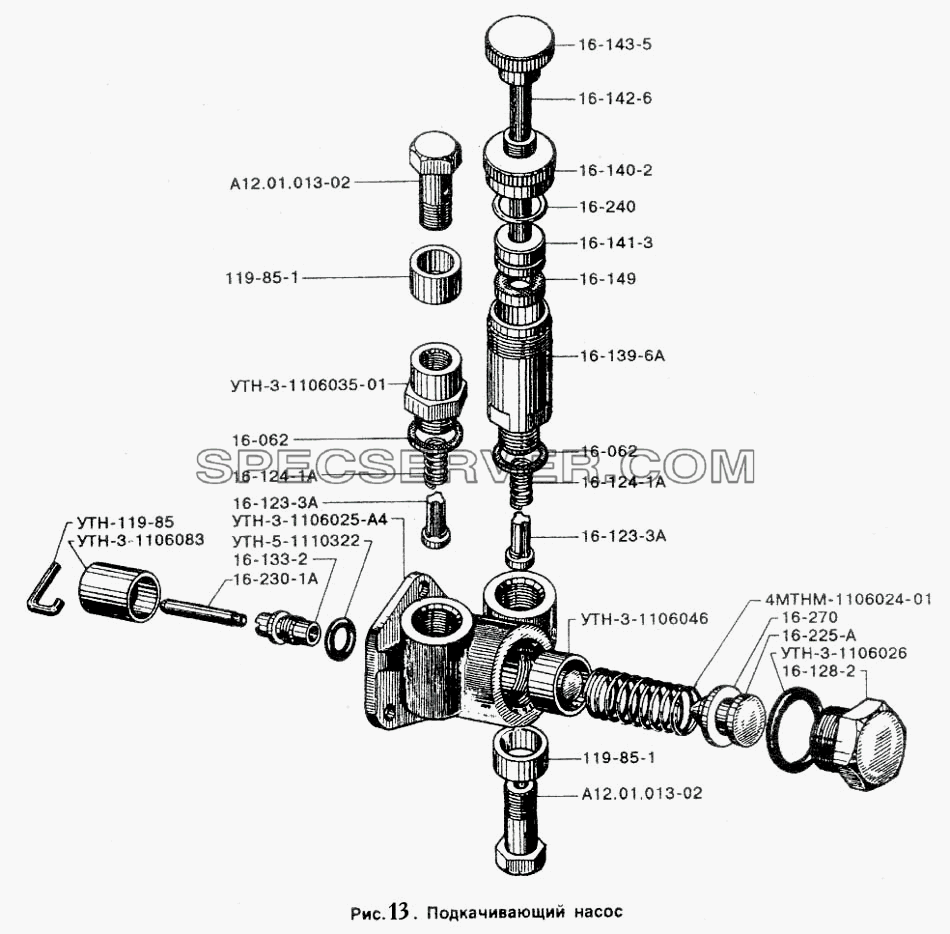

Подкачивающий насос для ЗИЛ 5301 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	119-85-1	Втулка защитная
-	119-85-1	Втулка защитная
-	16-062	Прокладка
-	16-062	Прокладка
-	16-123-3А	Клапан
-	16-124-1А	Пружина клапана
-	16-128-2	Пробка корпуса
-	16-133-2	Стержень толкателя
-	16-139-6А	Цилиндр
-	16-140-2	Крышка цилиндра
-	16-141-3	Поршень
-	16-142-6	Шток поршня
-	16-143-5	Рукоятка
-	16-149	Кольцо
-	16-225-А	Упор пружины
-	16-230-1А	Втулка
-	16-240	Кольцо уплотнительное
-	16-270	Шайба защитная
-	16-с35-3Б	Насос топливопрокачивающий в сборе
-	16-с39	Рукоятка с поршнем в сборе
-	16-с64-А	Втулка в сборе
-	4МТНМ-1106024-01	Пружина поршня
-	А12.01.013-02	Болт поворотного угольника
-	УТН-119-85	Скоба
-	УТН-3-1106010-А4	Насос подкачивающий в сборе
-	УТН-3-1106020-А	Корпус насоса в сборе
-	УТН-3-1106025-А4	Корпус
-	УТН-3-1106026	Кольцо уплотнительное
-	УТН-3-1106035-01	Футорка
-	УТН-3-1106046	Поршень
-	УТН-3-1106083	Толкатель
-	УТН-5-1110322	Кольцо
