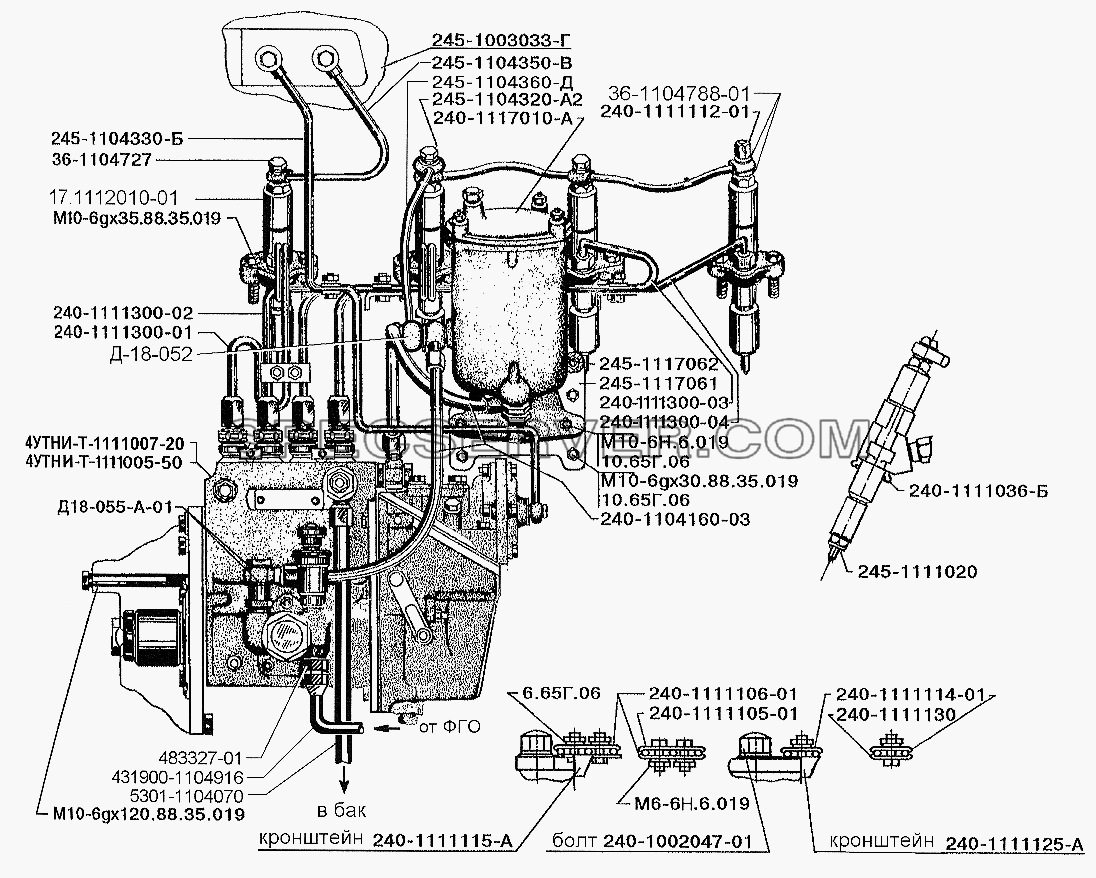

Запчасти: Установка топливоподающей аппаратуры на дизеле Д-245.12С для ЗИЛ-5301 (2006)

Установка топливоподающей аппаратуры на дизеле Д-245.12С для ЗИЛ-5301 (2006) (список запасных частей)

Установка топливоподающей аппаратуры на дизеле Д-245.12С для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 10.65Г.06 Шайба
- 17.1112010-01 Форсунка в сборе
- 240-1002047-01 Болт
- 240-1104160-03 Трубка
- 240-1111036-Б Кольцо защитное
- 240-1111105-01 Колодка
- 240-1111106-01 Колодка
- 240-1111112-01 Штуцер
- 240-1111114-01 Колодка
- 240-1111115-А Кронштейн
- 240-1111125-А Кронштейн
- 240-1111130 Колодка
- 240-1111300-01 Трубка
- 240-1111300-02 Трубка
- 240-1111300-03 Трубка
- 240-1111300-04 Трубка
- 240-1117010-А Фильтр топливный в сборе
- 245-1003033-Г Коллектор
- 245-1104320-А2 Топливопровод дренажный
- 245-1104330-Б Трубка пневмокорректора
- 245-1104350-В Трубка перепускная
- 245-1104360-Д Трубка перепускная
- 245-1111020 Прокладка-экран
- 245-1117061 Кронштейн
- 245-1117062 Шпилька
- 36-1104727 Болт штуцера
- 36-1104788-01 Прокладка
- 431900-1104916 Трубка топливная к топливоподкачивающему насосу
- 483327-01 Штуцер
- 4УТНИ-Т-1111005-50 Насос топливный высокого давления с регулятором в сборе
- 4УТНИ-Т-1111007-20 Насос топливный в сборе
- 5301-1104070 Трубка слива топлива из ТНВД
- 6.65Г.06 Шайба
- Д18-052 Штуцер
- Д18-055-А-01 Кольцо уплотнительное
- М10-6gх120.88.35.019 Болт
- М10-6gх30.88.35.019 Болт
- М10-6gх35.88.35.019 Болт
- М10-6Н.6.019 Гайка
- М6-6Н.6.019 Гайка

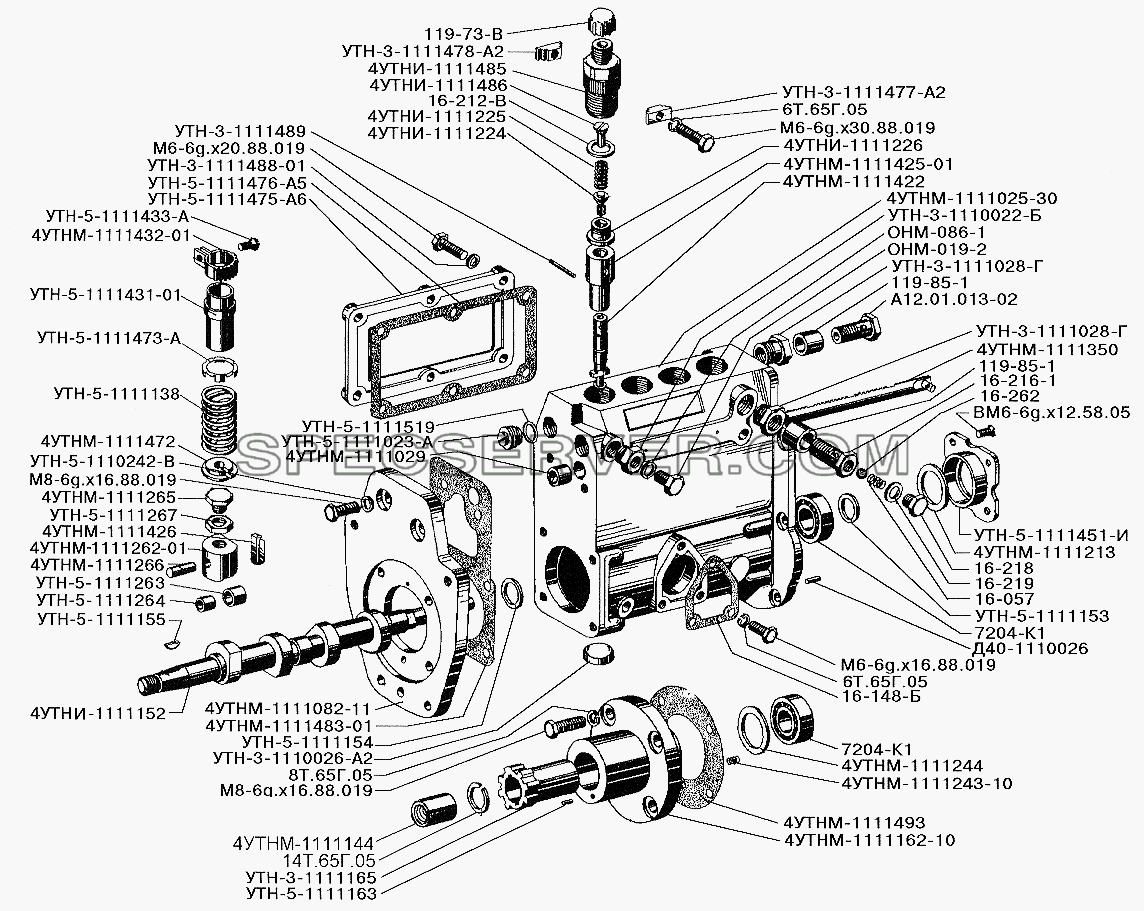

Запчасти: Топливный насос высокого давления 4УТНИ-1111010 для ЗИЛ-5301 (2006)

Топливный насос высокого давления 4УТНИ-1111010 для ЗИЛ-5301 (2006) (список запасных частей)

Топливный насос высокого давления 4УТНИ-1111010 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 119-73-В Колпачок
- 119-85-1 Втулка защитная
- 14Т.65Г.05 Шайба
- 16-057 Пружина клапана
- 16-148-Б Прокладка
- 16-212-В Прокладка
- 16-216-1 Корпус клапана
- 16-218 Пробка
- 16-219 Прокладка
- 16-262 Шарик
- 4УГНМ-1111090-01 Толкатель в сборе
- 4УТНИ-1111010 Насос топливный в сборе
- 4УТНИ-1111152 Вал кулачковый
- 4УТНИ-1111220 Клапан нагнетательный в сборе
- 4УТНИ-1111224 Клапан
- 4УТНИ-1111225 Пружина
- 4УТНИ-1111226 Седло
- 4УТНИ-1111485 Штуцер
- 4УТНИ-1111486 Вытеснитель
- 4УТНИ-Т-1111005-50 Насос топливный высокого давления с регулятором в сборе
- 4УТНМ-1111025-30 Корпус насоса
- 4УТНМ-1111029 Втулка
- 4УТНМ-1111082-11 Плита
- 4УТНМ-1111144 Гайка
- 4УТНМ-1111162-10 Фланец
- 4УТНМ-1111213 Прокладка
- 4УТНМ-1111243-10 Пружина
- 4УТНМ-1111244 Пластина
- 4УТНМ-1111262-01 Корпус толкателя
- 4УТНМ-1111265 Болт
- 4УТНМ-1111266 Ось
- 4УТНМ-1111350 Рейка
- 4УТНМ-1111410-01 Плунжерная пара в сборе
- 4УТНМ-1111422 Плунжер
- 4УТНМ-1111425-01 Втулка
- 4УТНМ-1111426 Фиксатор
- 4УТНМ-1111432-01 Венец
- 4УТНМ-1111472 Тарелка
- 4УТНМ-1111483-01 Прокладка
- 4УТНМ-1111493 Прокладка
- 6Т.65Г.05 Шайба
- 7204-К1 Подшипник
- 8Т.65Г.05 Шайба
- А12.01.013-02 Болт поворотного угольника
- ВМ6-6gх12.58.05 Винт
- Д40-1110026 Штифт
- М6-6gх20.88.019 Болт
- М6-6gх30.88.019 Болт
- М8-6gх16.88.019 Болт
- М8-6gх30.88.05 Болт
- ОНМ-019-2 Болт
- ОНМ-086-1 Прокладка
- УГН-5-1111023-А Пробка
- УГН-5-1111138 Пружина
- УГН-5-1111519 Кольцо
- УТН-3-1110022-Б Футорка
- УТН-3-1111026-А2 Пробка
- УТН-3-1111028-Г Футорка
- УТН-3-1111165 Втулка
- УТН-3-1111477-А2 Зажим
- УТН-3-1111478-А2 Зажим
- УТН-3-1111488-01 Шайба
- УТН-3-1111489 Штифт
- УТН-5-1110242-В Шайба
- УТН-5-1111153 Шайба
- УТН-5-1111154 Прокладка регулировочная
- УТН-5-1111155 Шпонка
- УТН-5-1111163 Заглушка
- УТН-5-1111263 Ролик
- УТН-5-1111264 Втулка
- УТН-5-1111267 Контргайка
- УТН-5-1111431-01 Втулка
- УТН-5-1111433-А Винт
- УТН-5-1111451-И Стакан
- УТН-5-1111473-А Тарелка
- УТН-5-1111475-А6 Крышка
- УТН-5-1111476-А5 Прокладка

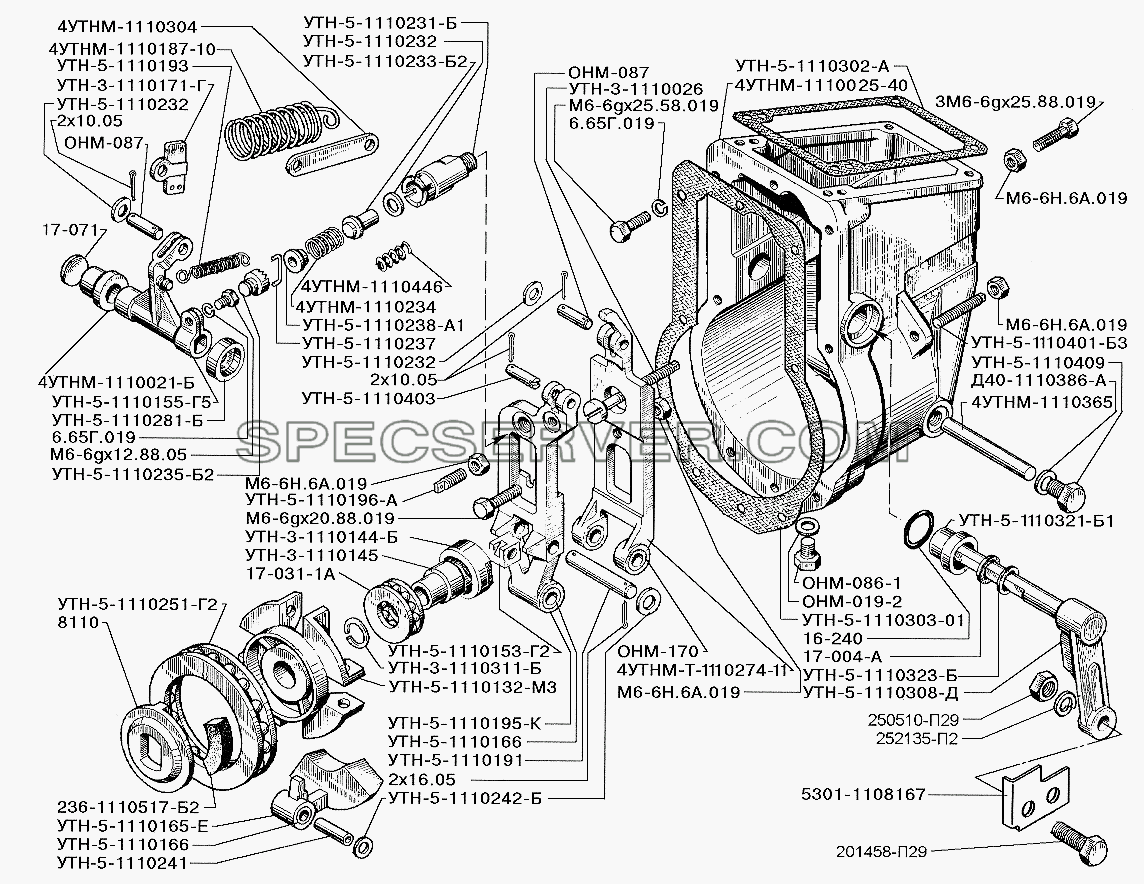

Регулятор топливного насоса высокого давления 4УТНМ-Т-1110010-01 для ЗИЛ-5301 (2006) (список запасных частей)

Регулятор топливного насоса высокого давления 4УТНМ-Т-1110010-01 для ЗИЛ-5301 (2006) (список запасных частей)

Регулятор топливного насоса высокого давления 4УТНМ-Т-1110010-01 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 16-240 Кольцо уплотнительное
- 17-004-А Манжета
- 17-031-1А Шарикоподшипник 8202У
- 17-071 Заглушка
- 201458-П29 Болт
- 236-1110517-Б2 Сухарь
- 250510-П29 Гайка
- 252135-П2 Шайба пружинная
- 2х10.05 Шплинт
- 2х16.05 Шплинт
- 3М6-6gх25.88.019 Болт
- 4УТН-1110230 Корректор в сборе
- 4УТНМ-1110020-30 Корпус в сборе
- 4УТНМ-1110021-Б Втулка
- 4УТНМ-1110025-40 Корпус
- 4УТНМ-1110187-10 Пружина
- 4УТНМ-1110234 Пружина
- 4УТНМ-1110304 Тяга
- 4УТНМ-1110365 Ось
- 4УТНМ-1110446 Пружина
- 4УТНМ-Т-1110010-01 Регулятор в сборе
- 4УТНМ-Т-1110274-11 Рычаг основной
- 4УТНМ-Т-1110290-10 Рычаг в сборе
- 5301-1108167 Кронштейн
- 6.65Г.019 Шайба
- 8110 Шарикоподшипник
- Д40-1110386-А Прокладка
- М6-6gх12.88.05 Болт
- М6-6gх20.88.019 Болт
- М6-6gх25.88.019 Болт
- М6-6Н.6А.019 Гайка
- ОНМ-019-2 Болт
- ОНМ-086-1 Прокладка
- ОНМ-087 Палец
- ОНМ-170 Втулка
- УТН-3-1110026 Упор
- УТН-3-1110144-Б Муфта
- УТН-3-1110145 Втулка
- УТН-3-1110171-Г Серьга
- УТН-3-1110311-Б Кольцо
- УТН-5-1110132-М3 Ступица
- УТН-5-1110140 Муфта в сборе
- УТН-5-1110153-Г2 Пята
- УТН-5-1110155-Г5 Рычаг пружины
- УТН-5-1110160-Е Груз в сборе
- УТН-5-1110165-Е Груз
- УТН-5-1110166 Втулка
- УТН-5-1110191 Ось ролика
- УТН-5-1110193 Пружина
- УТН-5-1110195-К Рычаг промежуточный
- УТН-5-1110196-А Шпилька
- УТН-5-1110200-В Рычаг промежуточный в сборе
- УТН-5-1110231-Б Корпус
- УТН-5-1110232 Прокладка
- УТН-5-1110233-Б2 Шток
- УТН-5-1110235-Б2 Винт
- УТН-5-1110237 Скоба
- УТН-5-1110238-А1 Тарелка
- УТН-5-1110240-И Ступица в сборе
- УТН-5-1110241 Ось грузов
- УТН-5-1110242-Б Шайба
- УТН-5-1110251-Г2 Шайба
- УТН-5-1110281-Б Втулка
- УТН-5-1110302-А Прокладка
- УТН-5-1110303-01 Прокладка
- УТН-5-1110308-Д Рычаг управления
- УТН-5-1110320-В Втулка в сборе
- УТН-5-1110321-Б1 Втулка
- УТН-5-1110323-Б Обойма
- УТН-5-1110401-Б3 Винт
- УТН-5-1110403 Палец
- УТН-5-1110409 Заглушка

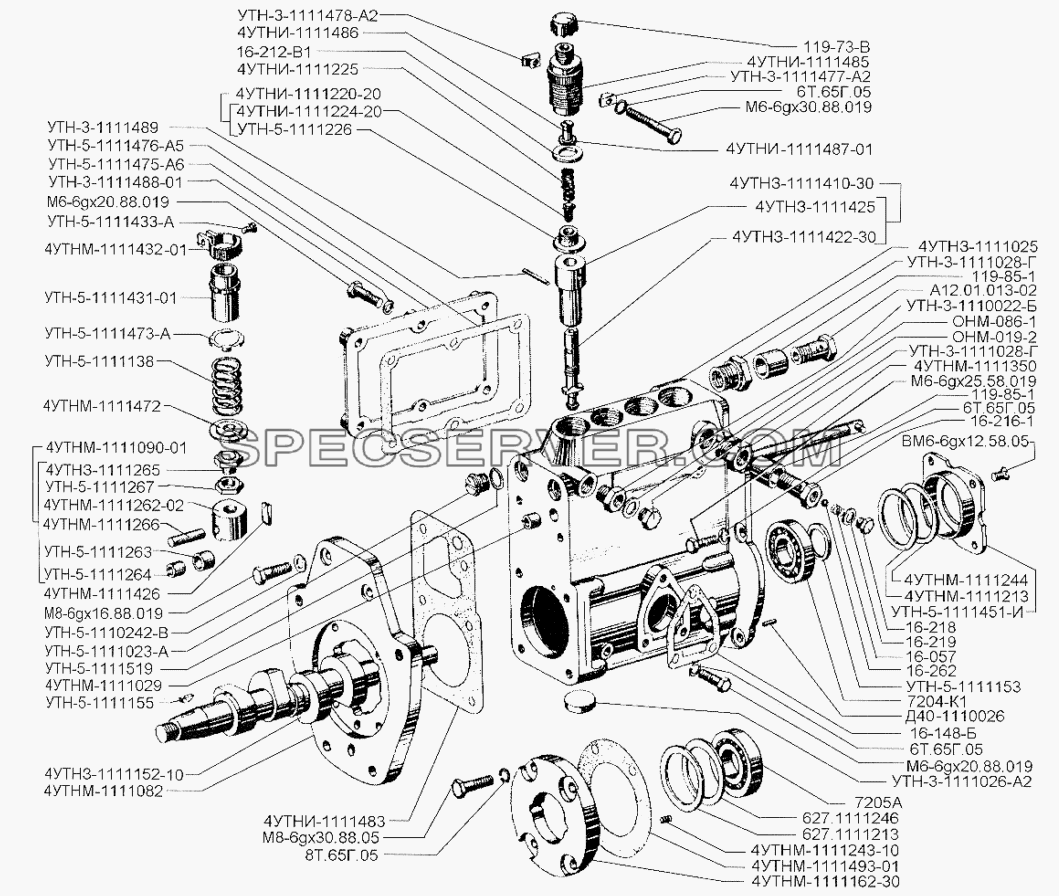

Топливный насос высокого давления 4УТНЗ-1111010-10 для ЗИЛ-5301 (2006) (список запасных частей)

Топливный насос высокого давления 4УТНЗ-1111010-10 для ЗИЛ-5301 (2006) (список запасных частей)

Топливный насос высокого давления 4УТНЗ-1111010-10 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 119-73-В Колпачок
- 119-85-1 Втулка защитная
- 16-057 Пружина клапана
- 16-148-Б Прокладка
- 16-212-В1 Прокладка
- 16-216-1 Корпус клапана
- 16-218 Пробка
- 16-219 Прокладка
- 16-262 Шарик
- 16-С13-1Б Клапан перепускной в сборе
- 4УТН3-1111010-10 Насос топливный в сборе
- 4УТН3-1111020 Корпус насоса с пробками и футорками в сборе
- 4УТН3-1111025 Корпус насоса
- 4УТН3-1111152-10 Вал кулачковый
- 4УТН3-1111265 Болт
- 4УТН3-1111410-30 Пара плунжерная
- 4УТН3-1111422-20 Плунжер
- 4УТН3-1111422-30 Плунжер
- 4УТН3-1111425 Втулка плунжера
- 4УТНИ-1111220-20 Клапан нагнетательный
- 4УТНИ-1111224-20 Клапан
- 4УТНИ-1111225 Пружина
- 4УТНИ-1111483 Прокладка
- 4УТНИ-1111485 Штуцер
- 4УТНИ-1111486 Вытеснитель
- 4УТНИ-1111487-01 Прокладка
- 4УТНИ-Т-1111007-20 Насос топливный в сборе
- 4УТНМ-1111029 Втулка
- 4УТНМ-1111082 Плита
- 4УТНМ-1111090-01 Толкатель в сборе
- 4УТНМ-1111162-30 Фланец
- 4УТНМ-1111213 Прокладка
- 4УТНМ-1111243-10 Пружина
- 4УТНМ-1111244 Пластина
- 4УТНМ-1111262-02 Корпус толкателя
- 4УТНМ-1111266 Ось
- 4УТНМ-1111350 Рейка
- 4УТНМ-1111426 Фиксатор
- 4УТНМ-1111432-01 Венец
- 4УТНМ-1111472 Тарелка
- 4УТНМ-1111493-01 Прокладка
- 627.1111213 Прокладка
- 627.1111246 Прокладка
- 6Т.65Г.05 Шайба
- 7204-К1 Подшипник
- 7205А Подшипник роликовый конический однорядный 20х47х15
- 8Т.65Г.05 Шайба
- А12.01.013-02 Болт поворотного угольника
- ВМ6-6gх12.58.05 Винт
- Д40-1110026 Штифт
- М6-6gх20.88.019 Болт
- М6-6gх25.58.019 Болт
- М6-6gх30.88.019 Болт
- М8-6gх16.88.019 Болт
- М8-6gх30.88.019 Болт
- ОНМ-019-2 Болт
- ОНМ-086-1 Прокладка
- УТН-3-1110022-Б Футорка
- УТН-3-1111026-А2 Пробка
- УТН-3-1111028-Г Футорка
- УТН-3-1111477-А2 Зажим
- УТН-3-1111478-А2 Зажим
- УТН-3-1111488-01 Шайба
- УТН-3-1111489 Штифт
- УТН-5-1110242-В Шайба
- УТН-5-1111023-А Пробка
- УТН-5-1111138 Пружина
- УТН-5-1111153 Шайба
- УТН-5-1111155 Шпонка
- УТН-5-1111226 Седло
- УТН-5-1111263 Ролик
- УТН-5-1111264 Втулка
- УТН-5-1111267 Контргайка
- УТН-5-1111431-01 Втулка
- УТН-5-1111433-А Винт
- УТН-5-1111451-И Стакан
- УТН-5-1111473-А Тарелка
- УТН-5-1111475-А6 Крышка
- УТН-5-1111476-А5 Прокладка
- УТН-5-1111519 Кольцо
Регулятор топливного насоса высокого давления 4УТНМ-Т-1110610-01 для ЗИЛ-5301 (2006) (список запасных частей)

Регулятор топливного насоса высокого давления 4УТНМ-Т-1110610-01 для ЗИЛ-5301 (2006) (список запасных частей)

Регулятор топливного насоса высокого давления 4УТНМ-Т-1110610-01 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 16-240 Кольцо уплотнительное
- 17-004-А Манжета
- 17-031-1А Шарикоподшипник 8202У
- 17-071 Заглушка
- 236-1110517-Б2 Сухарь
- 2х10.059 Шплинт
- 2х16.059 Шплинт
- 4УТНИ-1110234 Пружина корректора
- 4УТНИ-1110620-10 Корпус регулятора с втулками и заглушками в сборе
- 4УТНИ-Т-1110210 Рычаг регулятора в сборе
- 4УТНИ-Т-1110230 Корректор в сборе
- 4УТНИ-Т-1110610-10 Регулятор в сборе
- 4УТНМ-1110021 Втулка
- 4УТНМ-1110025-50 Корпус регулятора
- 4УТНМ-1110134 Шайба
- 4УТНМ-1110170-22 Пружина регулятора с серьгой в сборе
- 4УТНМ-1110187-22 Пружина регулятора
- 4УТНМ-1110200 Рычаг промежуточный с втулкой в сборе
- 4УТНМ-1110365 Ось
- 4УТНМ-1110440 Винт
- 4УТНМ-1110444 Винт
- 4УТНМ-1110446 Пружина
- 4УТНМ-1110601-60 Рычаг
- 4УТНМ-1110602-10 Шайба
- 4УТНМ-1110603-10 Шайба стопорная
- 4УТНМ-1110604-10 Пружина
- 4УТНМ-1110605-10 Ось рычагов
- 4УТНМ-1110608 Тяга
- 4УТНМ-1110631-30 Валик
- 4УТНМ-1110640 Рычаг управления
- 4УТНМ-1110659-50 Пружина возвратная
- 4УТНМ-Т-1110274-11 Рычаг основной
- 4УТНМ-Т-1110290-10 Рычаг в сборе
- 4УТНМ-Т-1110610-01 Регулятор в сборе
- 6Т.65Г.05 Шайба
- 8110 Шарикоподшипник
- Д40-1110386-А Прокладка
- М6-6gх14.88.05 Болт
- М6-6gх16.88.019 Болт
- М6-6gх20.88.019 Болт
- М6-6Н.6А.019 Гайка
- ОНМ-019-2 Болт
- ОНМ-086-1 Прокладка
- ОНМ-087 Палец
- ОНМ-170 Втулка
- УТН-3-1110026 Упор
- УТН-3-1110140 Муфта с втулкой в сборе
- УТН-3-1110144-Б Муфта
- УТН-3-1110145-10 Втулка
- УТН-3-1110311-Б Кольцо
- УТН-5-1110132-М3 Ступица
- УТН-5-1110153-Г2 Пята
- УТН-5-1110155-Г5 Рычаг пружины
- УТН-5-1110160-Е Груз в сборе
- УТН-5-1110165-Е Груз
- УТН-5-1110166 Втулка
- УТН-5-1110171-Г Серьга
- УТН-5-1110191 Ось ролика
- УТН-5-1110193 Пружина
- УТН-5-1110193 Пружина
- УТН-5-1110195 Рычаг промежуточный
- УТН-5-1110196-А Шпилька
- УТН-5-1110231 Корпус корректора
- УТН-5-1110233-БЗ Шток
- УТН-5-1110235-БЗ Винт
- УТН-5-1110237 Скоба
- УТН-5-1110238-А1 Тарелка
- УТН-5-1110240-И Ступица в сборе
- УТН-5-1110241 Ось грузов
- УТН-5-1110242-Б Шайба
- УТН-5-1110251-Г2 Шайба
- УТН-5-1110281-Б Втулка
- УТН-5-1110303-01 Прокладка
- УТН-5-1110320-В Втулка в сборе
- УТН-5-1110321-Б1 Втулка
- УТН-5-1110323-Б Обойма
- УТН-5-1110401-БЗ Винт
- УТН-5-1110514 Пробка

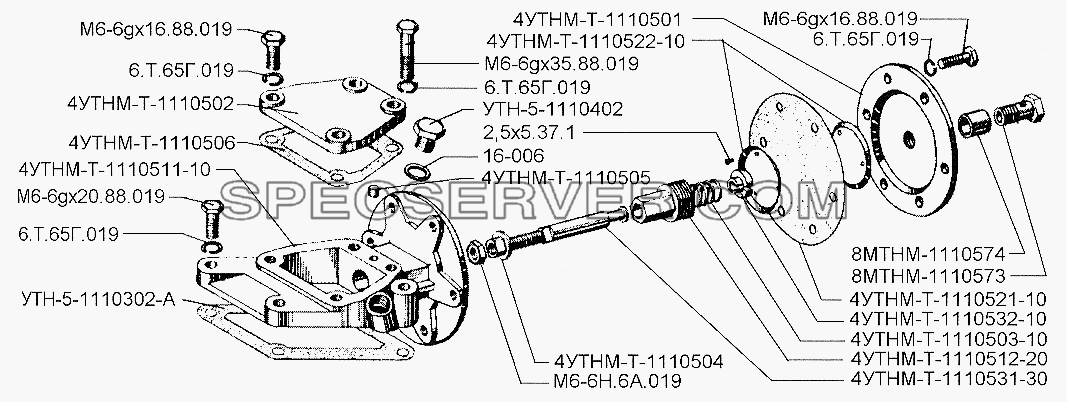

Корректор по наддуву для ЗИЛ-5301 (2006) (список запасных частей)

Корректор по наддуву для ЗИЛ-5301 (2006) (список запасных частей)

Корректор по наддуву для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 16-006 Прокладка
- 2,5х5.37.1 Заклепка
- 4УТНМ-Т-1110500-01 Корректор по наддуву в сборе
- 4УТНМ-Т-1110501 Крышка
- 4УТНМ-Т-1110502 Крышка
- 4УТНМ-Т-1110503-10 Пружина
- 4УТНМ-Т-1110504 Упор
- 4УТНМ-Т-1110505 Штифт
- 4УТНМ-Т-1110506 Прокладка
- 4УТНМ-Т-1110511-10 Корпус
- 4УТНМ-Т-1110512-20 Втулка
- 4УТНМ-Т-1110521-10 Диафрагма
- 4УТНМ-Т-1110522-10 Тарелка
- 4УТНМ-Т-1110531-30 Шток
- 4УТНМ-Т-1110532-10 Тарелка
- 6Т.65Г.019 Шайба
- 8МТНМ-1110573 Болт штуцера
- 8МТНМ-1110574 Втулка защитная
- М6-6gх16.88.019 Болт
- М6-6gх20.88.019 Болт
- М6-6gх35.88.019 Болт
- М6-6Н.6А.019 Гайка
- УТН-5-1110302-А Прокладка
- УТН-5-1110402 Пробка
