130-1101313 |
Пробка сливного отверстия |
| - |
|
130-1101406 |
Опора топливного бака с подкладкой в сборе |
| - |
|
130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе |
| - |
|
250510-П8 |
Гайка |
| - |
|
252005-П8 |
Шайба |
| - |
|
252006-П8 |
Шайба |
| - |
|
252007-П8 |
Шайба регулировочная |
| - |
|
252135-П2 |
Шайба пружинная |
| - |
|
252155-П2 |
Шайба пружинная |

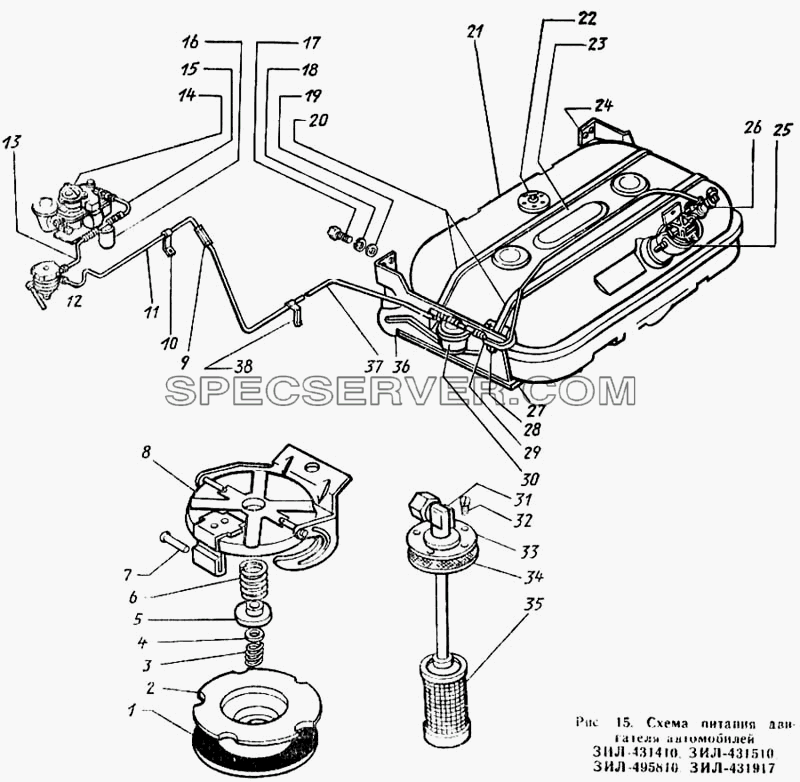

| 1 |
|
130-1103075-Б |
Прокладка пробки топливного бака |
| 2 |
|
130-1103015-Б |
Корпус в сборе |
| 3 |
|
120-1103060 |
Пружина впускного клапана |
| 4 |
|
130-1103050 |
Клапан впускной топливного бака |
| 5 |
|
130-103040-А |
Клапан выпускной |
| 6 |
|
120-1103065 |
Пружина выпускного клапана |
| 7 |
|
255113-П8 |
Заклепка-ось |
| 8 |
|
130-1103070-Б |
Облицовка пробки топливного бака в сборе |
| 9 |
|
300303-П8 |
Штуцер |
| 10 |
|
308369-П29 |
Скоба |
| 11 |
|
130-1104138-В |
Трубка от фильтра-отстойника передняя в сборе |
| 12 |
|

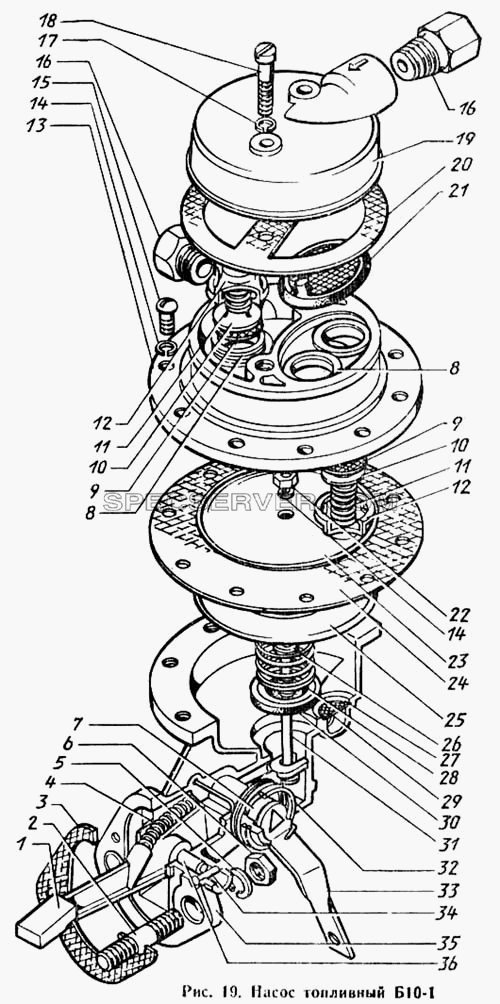

130Т-1106011-Б2 |
Насос топливный Б10-1 в сборе |
| 13 |
|
130-1104050-40 |
Трубка от топливного насоса к карбюратору |
| 14 |
|
130-1107010-42 |
Карбюратор К88АТ со штуцером в сборе |
| 14 |
|
130-1107010-80 |
Карбюратор К90 со штуцером в сборе |
| 15 |
|
130-1104054-40 |
Трубка от фильтра к карбюратору |
| 16 |
|

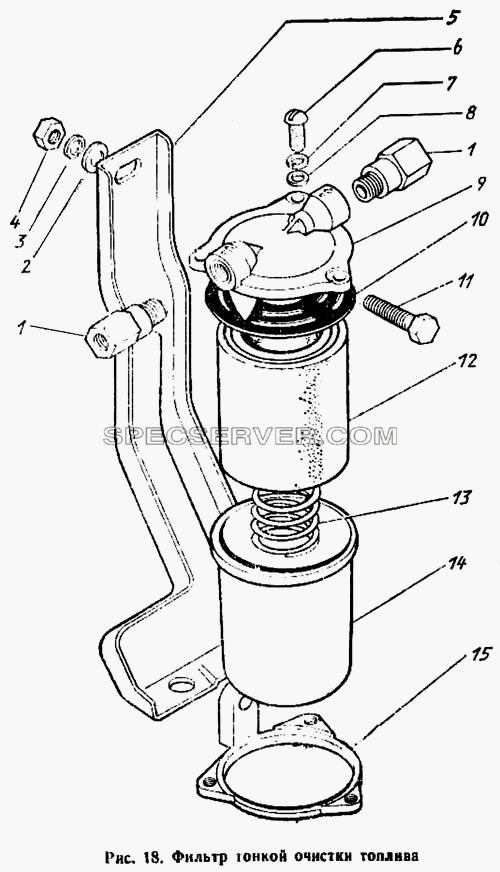

43.13-1117010 |
Фильтр тонкой очистки топлива |
| 17 |
|
201456-П8 |
Болт |
| 17 |
|
201458-П8 |
Болт |
| 17 |
|
201540-П8 |
Болт |
| 17 |
|
201542-П8 |
Болт |
| 18 |
|
252137-П |
Шайба пружинная крепления балки |
| 19 |
|
250514-П8 |
Гайка |
| 20 |
|
130-1101110-Б |
Хомут крепления топливного бака в сборе |
| 20 |
|
130Д-110110-Б |
Хомут крепления топливного бака в сборе |
| 21 |
|
130-1101010-Г |
Бак топливный в сборе |
| 21 |
|
130Д1-1101010-А |
Бак топливный в сборе |
| 22 |
|
130-3827010 |
Датчик указателя уровня топлива типа БМ165-Б |
| 23 |
|
130-1104020-В2 |
Трубка от бака к фильтру-отстойнику |
| 23 |
|
130Д-1104020-Б |
Трубка от топливного бака к фильтру-отстойнику |
| 24 |
|
130-1101105-В |
Кронштейн крепления топливного бака задний |
| 24 |
|
130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний |
| 25 |
|
130-1103010-Б |
Пробка топливного бака |
| 26 |
|
131-1101710Б |
Трубка приемная с фильтром в сборе |
| 27 |
|
130-1101206-Б2 |
Балка крепления топливного бака в сборе |
| 28 |
|
250512-П8 |
Гайка |
| 29 |
|
130-1101115 |
Прокладка хомута крепления топливного бака |
| 30 |
|

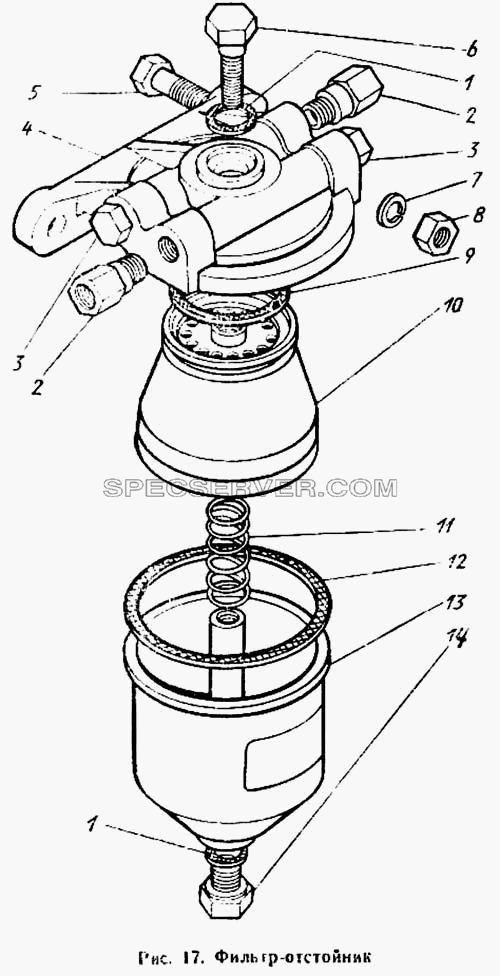

43.13-1105010 |
Фильтр-отстойник топлива в сборе |
| 31 |
|
131-1104012-А |
Угольник с трубкой в сборе |
| 32 |
|
220076-П8 |
Винт |
| 33 |
|
130-114741-А |
Фланец |
| 34 |
|
130-3806048-Б |
Прокладка |
| 35 |
|
130-1104712-В |
Фильтр приемной трубки в сборе |
| 36 |
|
130-1101104-В |
Кронштейн крепления топливного бака передний |
| 36 |
|
130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний |
| 37 |
|
130-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе |
| 37 |
|
130Д-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе |
| 38 |
|
130-1101039 |
Скоба |
