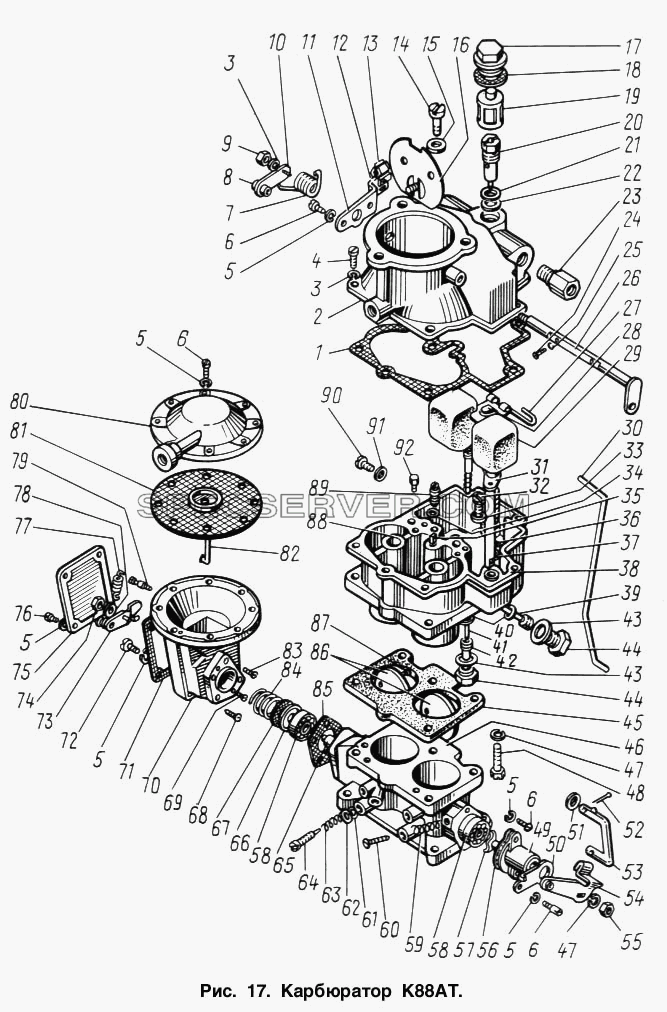

130-1107400-90 |
Корпус поплавковой камеры в сборе |
| 1 |
|
130-1107085-01 |
Прокладка корпуса поплавковой камеры |
| 2 |
|
130-1107322-В |
Корпус верхний |
| 3 |
|
252154-П2 |
Шайба пружинная |
| 3 |
|
252154-П2 |
Шайба пружинная |
| 4 |
|
222525-П8 |
Винт |
| 5 |
|
252153-П2 |
Шайба пружинная |
| 5 |
|
252153-П2 |
Шайба пружинная |
| 5 |
|
252153-П2 |
Шайба пружинная |
| 5 |
|
252153-П2 |
Шайба пружинная |
| 5 |
|
252153-П2 |
Шайба пружинная |
| 6 |
|
220078-П29 |
Винт |
| 6 |
|
220078-П29 |
Винт |
| 6 |
|
220078-П29 |
Винт |
| 6 |
|
220078-П29 |
Винт |
| 7 |
|
121-1107260 |
Пружина валика |
| 8 |
|
301052-П8 |
Болт |
| 9 |
|
250508-П8 |
Гайка |
| 10 |
|
130-1107250-А |
Рычаг воздушной заслонки в сборе |
| 11 |
|
121-1107270-А |
Кронштейн троса воздушной заслонки |
| 12 |
|
301047-П8 |
Болт |
| 13 |
|
121-1107274 |
Зажим троса |
| 14 |
|
121-1107447 |
Винт канала иглы |
| 15 |
|
11-1046 |
Прокладка |
| 16 |
|
130-1107230-Г2 |
Заслонка воздушная в сборе |
| 17 |
|
130-1107342 |
Пробка фильтра подачи топлива |
| 18 |
|
К80-1107343 |
Прокладка фильтра подачи топлива |
| 19 |
|
130-1107780 |
Фильтр топливный в сборе |
| 20 |
|
130-1107670 |
Клапан подачи топлива в сборе |
| 21 |
|
120Д-1107247 |
Прокладка клапана подачи топлива |
| 22 |
|
110-1106021 |
Прокладка |
| 23 |
|
300304-П8 |
Штуцер |
| 24 |
|
220050-П8 |
Винт |
| 25 |
|
252132-П2 |
Шайба пружинная |
| 26 |
|
130-1107240-В2 |
Валик воздушной заслонки в сборе |
| 27 |
|
121-1107627 |
Ось рычажка поплавка |
| 28 |
|
130-1107656 |
Рычаг поплавка |
| 29 |
|
130-1107625 |
Поплавок с рычагом в сборе |
| 30 |
|
130-1107554 |
Тяга рычага связи |
| 31 |
|
130-1107120-Б |
Поршень насоса в сборе |
| 32 |
|
130-1107444-21 |
Жиклер главный |
| 33 |
|
К80-1107447-А |
Прокладка главного жиклера |
| 34 |
|
130-1107408 |
Прокладка жиклера холостого хода |
| 35 |
|
110-1107221 |
Игла насоса ускорения |
| 36 |
|
121-1107441 |
Кольцо клапана запорное |
| 37 |
|
121-1107428 |
Клапан насоса ускорения шариковый впускной |
| 38 |
|
130-1107422-70 |
Корпус поплавковой камеры |
| 39 |
|
130-1107442-Б |
Жиклер полной мощности |
| 40 |
|
110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода |
| 40 |
|
110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода |
| 41 |
|
130-1107208-Б |
Толкатель экономайзера |
| 42 |
|
130-1107210-15 |
Экономайзер механический в сборе |
| 43 |
|
130-1107184 |
Прокладка уплотнительная пробок |
| 43 |
|
130-1107184 |
Прокладка уплотнительная пробок |
| 44 |
|
130-1107214-10 |
Пробка канала экономайзера |
| 44 |
|
130-1107214-10 |
Пробка канала экономайзера |
| 45 |
|
130-1107089 |
Прокладка корпуса смесительной камеры |
| 46 |
|
130-1107507-В2 |
Корпус смесительной камеры |
| 47 |
|
252155-П2 |
Шайба пружинная |
| 47 |
|
252155-П2 |
Шайба пружинная |
| 48 |
|
121-1107042 |
Болт крепления смесительной камеры |
| 49 |
|
130-1107533-Г |
Корпус привода дроссельных заслонок в сборе |
| 50 |
|
130-1107553 |
Рычаг связи дроссельных заслонок |
| 51 |
|
252153-П2 |
Шайба пружинная |
| 52 |
|
258000-П29 |
Шплинт |
| 53 |
|
130-1007142-В2 |
Тяга насоса ускорения |
| 54 |
|
130-1107541-Е |
Рычаг привода |
| 55 |
|
250510-П8 |
Гайка |
| 56 |
|
130-1107502 |
Прокладка корпуса привода дроссельных заслонок карбюратора |
| 57 |
|
130-1107547-А2 |
Валик привода |
| 58 |
|
130-1107814-Б |
Подшипник оси дроссельных заслонок в сборе |
| 59 |
|
К80-1107536 |
Пружина винта |
| 60 |
|
301495-П8 |
Болт регулировочный |
| 61 |
|
130-1107117 |
Шайба уплотнительная |
| 62 |
|
130-1107115 |
Обойма шайбы |
| 63 |
|
130-1107436 |
Пружина иглы холостого хода |
| 64 |
|
121-1107434-Б |
Игла регулировочная холостого хода |
| 65 |
|
130-1107509-Г |
Ось дроссельных заслонок с рычагом в сборе |
| 66 |
|
130-1107558 |
Опора манжеты |
| 67 |
|
130-1107506-В |
Манжета уплотнительная |
| 68 |
|
130-1107516-Б |
Винт упорный |
| 69 |
|
130-1107538 |
Жиклер ограничителя воздушный |
| 70 |
|
130-1107523 |
Корпус диафрагменного механизма |
| 71 |
|
130-1107589 |
Прокладка крышки ограничителя оборотов |
| 72 |
|
222501-П8 |
Винт |
| 73 |
|
130-1107525-В |
Рычаг ограничителя в сборе |
| 74 |
|
250464-П8 |
Гайка |
| 75 |
|
130-1107586 |
Крышка ограничителя |
| 76 |
|
220077-П8 |
Винт |
| 77 |
|
133-1107236-Б |
Пружина ограничителя |
| 78 |
|
130-1107581-Б |
Шайба рычага |
| 79 |
|
130-1107596 |
Винт пружины |
| 80 |
|
130-1107513 |
Крышка диафрагменного механизма с направляющей втулкой в сборе |
| 81 |
|
130-1107519 |
Диск диафрагмы |
| 82 |
|
130-1107515-Б |
Диафрагма с тягой в сборе |
| 83 |
|
130-1107537 |
Жиклер ограничителя вакуумный |
| 84 |
|

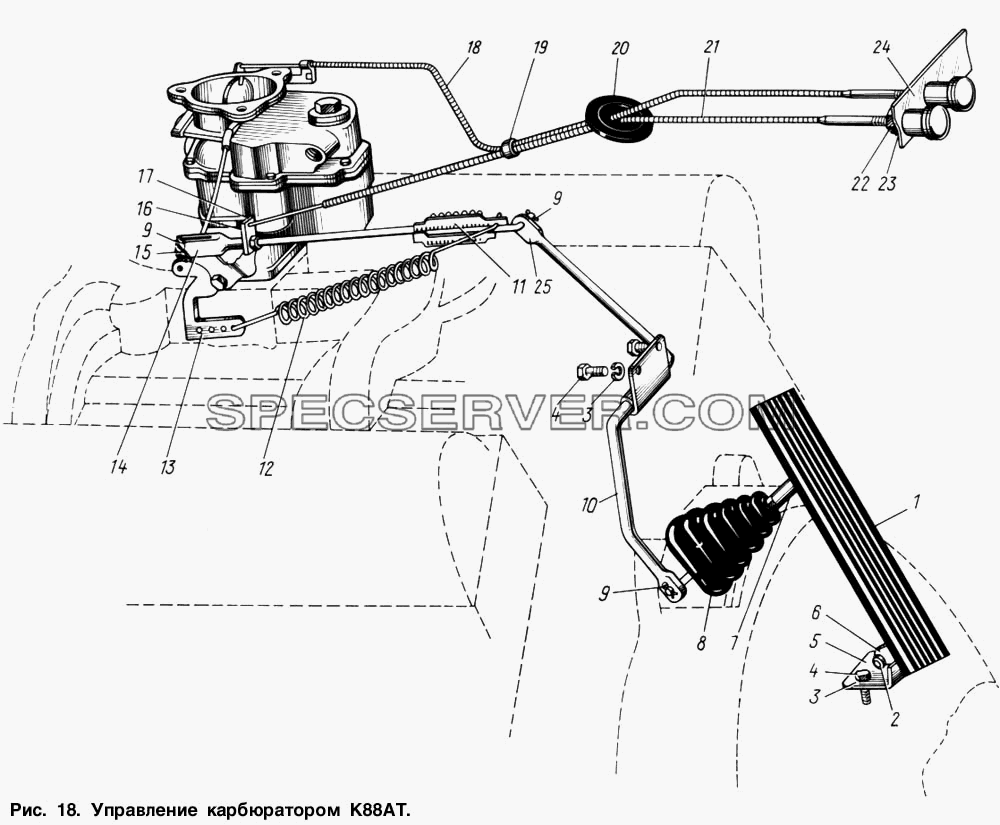

Управление карбюратором К88АТ для ЗИЛ 131 (список запасных частей)
