Volvo V70r (2004 year). Instruction - part 3

Press the switch to turn the air conditioning on or off. The "ON" or "OFF" LED will light up to indicate if the system
is switched on or off. Other functions will still be regulated automatically (if the AUTO switch is on).

The air conditioning functions only at temperatures above 32° F (0° C).
While the Defroster function is selected, the air conditioning is temporarily activated to dehumidify the air, even if

you have manually switched the air conditioning off. This will only function if the blower is not switched off.

 Blower control

Turn the control clockwise to increase or counterclockwise to decrease the blower speed. Pressing the AUTO switch
will automatically regulate blower speed and override manual adjustment.

NOTE: Turning the blower control counterclockwise as far as possible (an orange LED next to the control will light
up) will turn both the blower and the air conditioning off.

pg. 51 Electronic Climate Control (ECC) with Interior Air Quality system (option)

Interior Air Quality system (option)

Some cars are equipped with a Multifilter and Air quality sensor. The filter separates gases and particles, thereby
reducing the amounts of odors and contaminants entering the car. The Air quality sensor detects increased levels of
contaminants in the outside air. When the Air quality sensor detects contaminated outside air, the air intake closes and
the air inside the passenger compartment is recirculated, i.e. no outside air enters the car. The filter also cleans

recirculated passenger compartment air. When the Air quality sensor is activated, the LED AUT comes on in



Operation:

Press

 to activate the Air quality sensor (normal setting).

Or select one of three functions by pressing

.

1. Press

: the LED AUT comes on. The Air quality sensor is now activated.

2. Press

 : no LED is lighted. Recirculation not activated.

3. Press

 : the LED MAN comes on. Recirculation is now activated.

You can switch between these three functions by repeatedly pressing



Keep the following in mind:

Make it a rule to have the Air quality sensor activated at all times.
Recirculation is limited in cold climates to avoid misting up.
If misting occurs, you should deactivate the Air quality sensor.
If the windows mist up, you can also use the windshield and side window defroster functions. See

page 49

.

 The filter should be changed at the intervals listed in the Warranty and Service Records Information booklet.

However, if the car is used in a severely contaminated environment, it may be necessary to change the filter more
frequently.

pg. 52 Manual climate control with air conditioning, A/C

pg. 53 Manual climate control with air conditioning, A/C

 A/C - ON/OFF

The air conditioning function is engaged by pressing ON and disengaged by pressing OFF. When you select Defroster

, the air conditioning is automatically engaged if the fan is not set to position 0.

 Heated front seats (option)

Please see

page 38

for more information on this function.

Heated rear window/sideview mirrors

This function demists/de-ices the rear window and sideview mirrors. The LED in the switch will light up to indicate
that the heating function is engaged. See

page 38

for additional information on this function.

CAUTION:

Never use ice scrapers made of metal as they can easily scratch the mirror surface.

 Recirculation

Recirculation can be used to shut out stale air, exhaust, etc. from the passenger compartment. The air in the passenger
compartment is then recirculated, i. e. no air from outside the car is taken into the car when this function is activated.
Recirculation (together with the air conditioning system) cools the passenger compartment more quickly in warm
weather.
If you allow the air in the car to recirculate, there is a risk of icing and fogging, especially in winter. The timer function
minimizes the risk of ice, misting and stale air.
Activate the timer function as follows:

 Press

 for more that 3 seconds. the LED flashes for 5 seconds. the air recirculates in the car for 3-12 minutes

depending on the outside temperature.

 The timer function is activated each time you press

.

To switch off the timer function :

Press

 again for more than 3 seconds. The LED lights for 5 seconds to confirm your selection.

Recirculation is always disconnected when you select Defroster

.

 Blower

Blower speed can be increases or decreased by turning the knob. If the knob is set to 0, the air conditioning function is
automatically disengaged.

 Temperature

Turn the control to set the temperature for the driver's and passenger's sides of the car. For cooler air, the air
conditioning function must be engaged.

 Air distribution

Use the air distribution control positions (marked with dots) between the different symbols to fine-tune air distribution
for the maximum comfort.

pg. 54 Manual climate control with air conditioning, A/C

Air distribution



Contents

 |

Top of Page

2 0 0 4

VOLVO

V70

Chapter 4 - Interior

pg. 55 Interior

Front seats (electrically operated) 56

Front seats (manually operated) 58

Storage compartments 59

Storage compartment, front 60

Folding table in rear seat 62

Rear seat and cargo area 63

Spare tire 72

Auxiliary seat in cargo area, Extra handgrip - V70 73

Interior lighting 74

pg. 56 Front seats

Electrically operated front seats (option)

From the time the driver's door is unlocked, the driver's seat can be adjusted with the ignition off during a 10 minute
period, if the door remains opened. If the door is closed, the seat can be adjusted for 40 seconds.

1 - Power seat control panel

2 - Lumbar support

Turn the control for softer or firmer lumbar support.
Move the seat as far rearward as possible for easiest access to the lumbar support control.

Electrically operated seats with memory function (option)*

Power seat control panel

A Front edge of seat (raise/lower)
B Forward - rearward
C Rear edge of seat (raise/lower)
D Backrest tilt

WARNING!

Because the driver's seat can be adjusted with the ignition off, children should never be left unattended in the car.
Movement of the seat can be STOPPED at any time by pressing any button on the power seat control panel.
Do not adjust the seat while driving. The seat should be adjusted so that the brake pedal can be depressed fully. In

addition, position the seat as far rearward as comfort and control allow.

The seat rails on the floor must not be obstructed in any way when the seat is in motion.

Programming the memory

Three seat positions can be programmed. To program a seat position:

1 Adjust the seat to the desired position.

2 Hold down the MEM button.

3 While holding down the MEM button, press button 1 to program the current position of the seat.

Buttons 2 and 3 can be programmed in the same way.

To move the seat to a programmed position, press and hold down button 1, 2 or 3 until the seat moves to the preset
position and stops.

As a safety precaution, the seat will stop automatically if the button is released before the seat has reached the
programmed position.

NOTE: The seat has an overload protector which engages if an object blocks the movement of the seat. If this

happens, remove the object and wait 20 seconds before operating the seat again.

* This option is only available on the driver's seat.

pg. 57 Front seats

Electrically operated seats - general information

Adjusting the front seats:

Passengers's seat: The passenger's seat can only be adjusted if the ignition key is in position I or II.

Driver's seat: The driver's seat can be adjusted if the ignition key is in position I or II (see

page 36

). However, it can

also be adjusted:

Within 40 seconds after the ignition has been switched off (even if the key has been removed from the ignition

switch).

Within 40 seconds after the driver's door has been unlocked with the key or remote control and opened. The key

does not have to be in the ignition switch during this period.

Remote keyless entry system and driver's seat

The remote control transmitter also controls the electrically operated driver's seat in the following way:

Adjust the seat to your preferences.
When you leave your car, lock it using the remote control.
The next time you unlock the driver's door with the same remote control(the one you used to lock the doors with)

and open the driver's door, the driver's seat will automatically move to the position in which you left it.
The seat will move to this position even if someone else has adjusted it since you last unlocked the car with the same
remote control.

NOTE:

This feature will work in the same way with all of the remote control transmitters (up to 3) that you use with your

car.

This feature will not function if you lock your car with the key.

Folding front seat backrest

The passenger seat backrest can be folded down to the horizontal position for carrying long loads. To fold down the

backrest:

Move the seat as far rearward as possible
Adjust the backrest tilt to the most upright position
Lift the catches on the lower rear side of the backrest
Without releasing the catches, push the backrest forward
Move the seat as far forward as possible

WARNING!
Cover sharp edges on the load to help prevent injury to occupants. Secure the load to help prevent shifting during
sudden stops.

pg. 58 Front seats

Manual height adjustment - front seat

The front edges of the driver and passenger seat cushions can be adjusted to seven different settings and the rear edges
to nine different settings.
Lever (A) - adjusting the front edge of the seat.
Lever (B) - adjusting the rear edge of the seat.

Manual front-rear adjustment

The seat can be moved forward or rearward by pulling up on the front-rear adjustment bar.
Check that the seat is securely locked into position after adjusting.

WARNING!

Do not adjust the seat while driving. The seat should be adjusted so that the brake pedal can be depressed fully. In
addition, position the seat as far rearward as comfort and control allow.

pg. 59 Storage compartments

Clip for toll booth tickets, etc.

WARNING!
Make sure that no hard, sharp or heavy objects lie on or in any of the storage places where they might cause injury
during heavy braking.

Ashtray (option)

To empty the ashtrays:
Front seat, open the ashtray, pull out the insert.
Rear seat, as above.

Cup holders

Some models are equipped with cup holders for the front and rear seat occupants. You can also use the center
console's storage compartment for cassette tapes, CD's etc.

Coin compartment (option)

To remove the coin compartment: Press the middle of the compartment while pulling it straight up.

Storage compartment and armrest

Inside the armrest there is a storage compartment which you may use for different personal accessories.

The armrest's lid is twofold.

To open only the upper lid: press the locking mechanism underneath the upper lid and fold the lid backwards to
desired position.
To open the upper and lower lid: lift the lid from underneath upwards and fold to desired position.

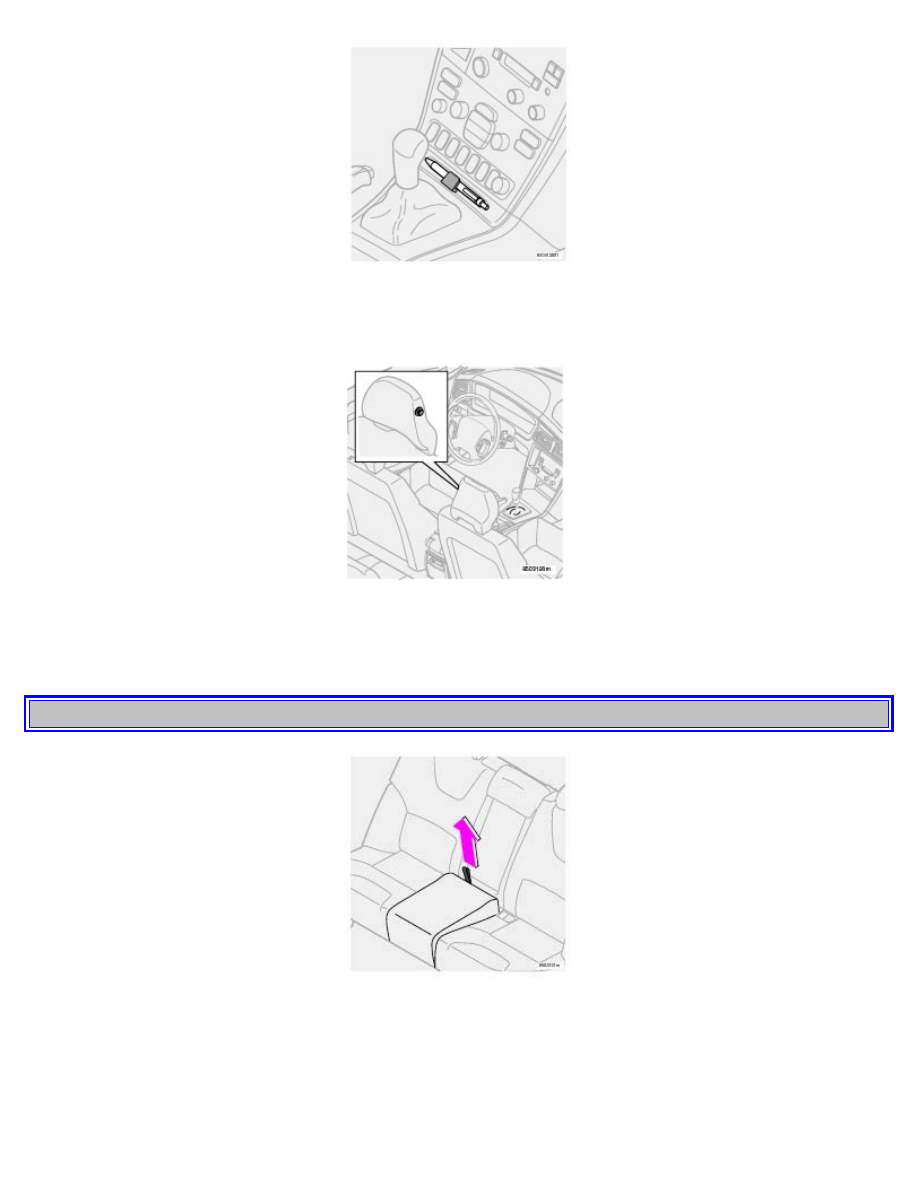

pg. 60 Cup holders, Glove compartment

Cup holder in the center console for rear seat passengers (V70 only)

This cup holder is only available on the V70 with a 3-section rear seat.

 To use the cup holder, open the cover on the center console and fold it rearward. The cup holder and the cover open

together.

The cup holder and the cover can be closed separately.

NOTE: If the cup holder is subjected to weights above approximately 12 lbs (5 kg), it will fold down slightly to help
prevent damage to the hinges.

Storage in the glove compartment

The glove compartment has storage spaces designed specifically to hold credit cards, pens, and pencils.

pg. 61 Storage compartments, front, Coat hanger

Pen holder on the center console

Coat hanger

Use the coat hanger for clothes of normal weight.

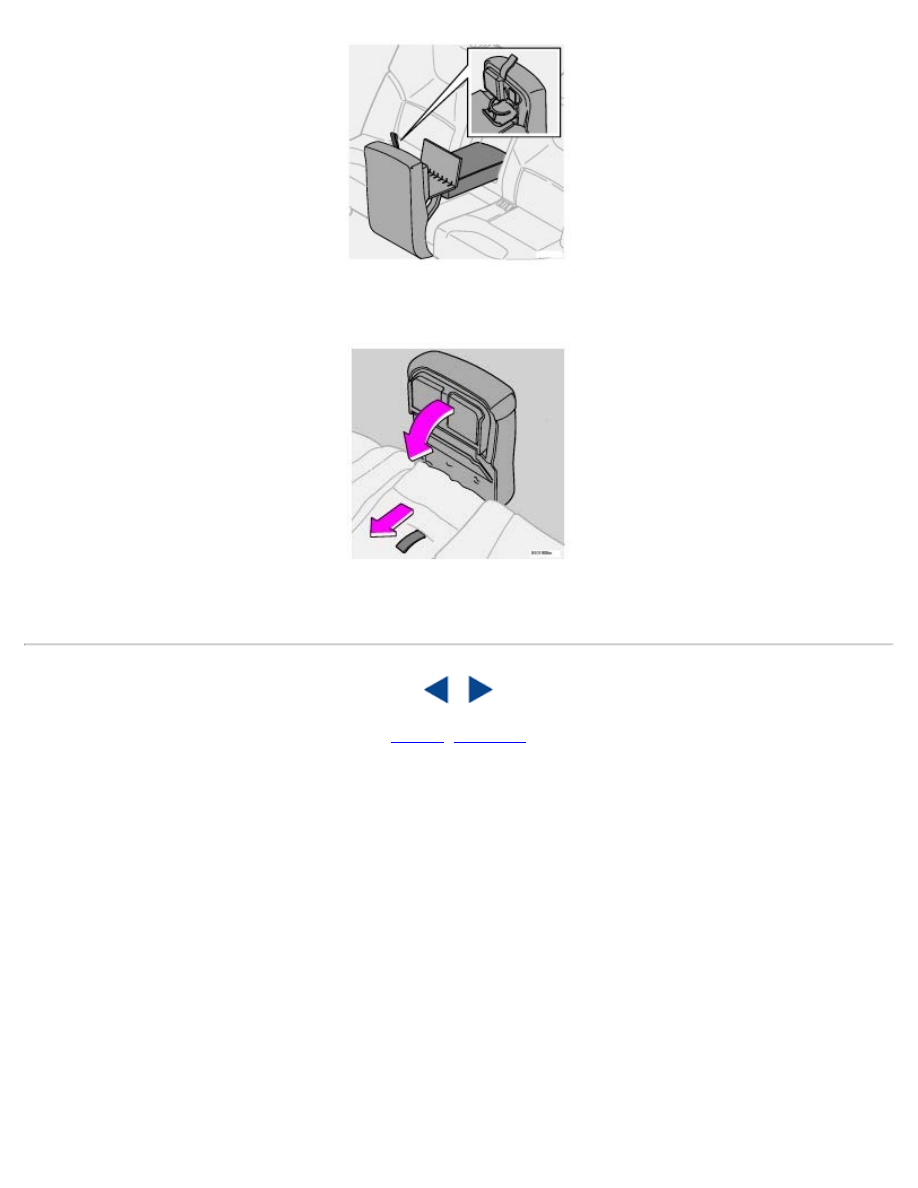

pg. 62 Folding Table in rear seat

Folding Table (option)

Pull the tab and fold the table section forward.

Fold the armrest in the backrest forward. Fold out the table so that it rests on the armrest. Press to release the cup
holder. You do not have to fold the backrest forward, if you only want to use the cup holder.

To close: Fold the table section upward into place. Fold the arm under the table inward being careful not to pinch your
hand. Pull the handle and fold the table section back into place.



Contents

 |

Top of Page

2 0 0 4

VOLVO

V70

Chapter 5 - Keys, Locks, Alarm

pg.75 Keys, Locks, Alarm

Keys, Exterior courtesy lights, Locking and unlocking the car 76

Remote keyless entry system 77

Unlocking the tailgate, Central locking buttons 79

Alarm 80

Child safety locks - rear doors 82

pg. 76 Keys, Exterior courtesy lights, Locking and unlocking the car

Keys

Two types of keys are provided with your car; master keys and a service key. The master key, the remote control, and
the central locking button may all be used to lock and unlock all of your car's locks.

The service key operates the driver's door and the ignition switch. It will also fit the tailgate lock cylinder on models
outfitted with a factory installed third seat. The service key is intended to help deter unwanted entry into the glove
compartment.

Turn the key once to unlock the driver's door and the fuel filler door.
Turn the key again (within 10 seconds) to unlock all doors and the tailgate.

One turn with the key towards lock in the drivers door locks all doors and tailgate.

Use the switch on the front door armrests to lock/unlock the car from the inside.

WARNING!
If the doors are locked while driving, this may hinder rapid access to the occupants of the car in the event of an
accident. (Also see information on "Child safety locks").

NOTE: To help prevent accidentally locking the keys in the car, the central locking system is designed to unlock the
doors immediately if the key is left in the ignition switch, the car is locked using the lock button on the door and the
door is then closed. A sound from the lock will be audible at this time.

Please note that this function will not unlock the doors if the engine is running.

Immobilizer (start inhibitor)

Each of the keys supplied with your car contains a coded transmitter. The code in the key is transmitted to an antenna
in the ignition switch where it is compared to the code stored in the start inhibitor module. The car will start only with
a properly coded key. If you misplace a key, take the other keys to an authorized Volvo retailer for reprogramming as
an antitheft measure.

*This key operates only driver's door and ignition switch/steering wheel lock.

This device complies with part 15 of the FCC rules. Operation is subject to the following condition: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.

Exterior courtesy lights

Home Safe System

When you leave your car at night, you can make use of the courtesy lighting function:

Remove the key from the ignition switch.
Pull the direction indicator lever towards the steering wheel (as when activating the high beams).
Exit the car and lock the doors.

The headlights, parking lights, license plate lights and the lights in the sideview mirrors will now come on and remain
on for 30, 60 or 90 seconds (the time interval is at your discretion and can be changed by an authorized Volvo retailer).

Approach lighting

When approaching the car at night, press the yellow button in the central locking remote control (see illustration on

page 77

). This lights up the interior courtesy light, parking lights, license plate lights and the lights in the sideview

mirrors.

pg. 77 Remote keyless entry system

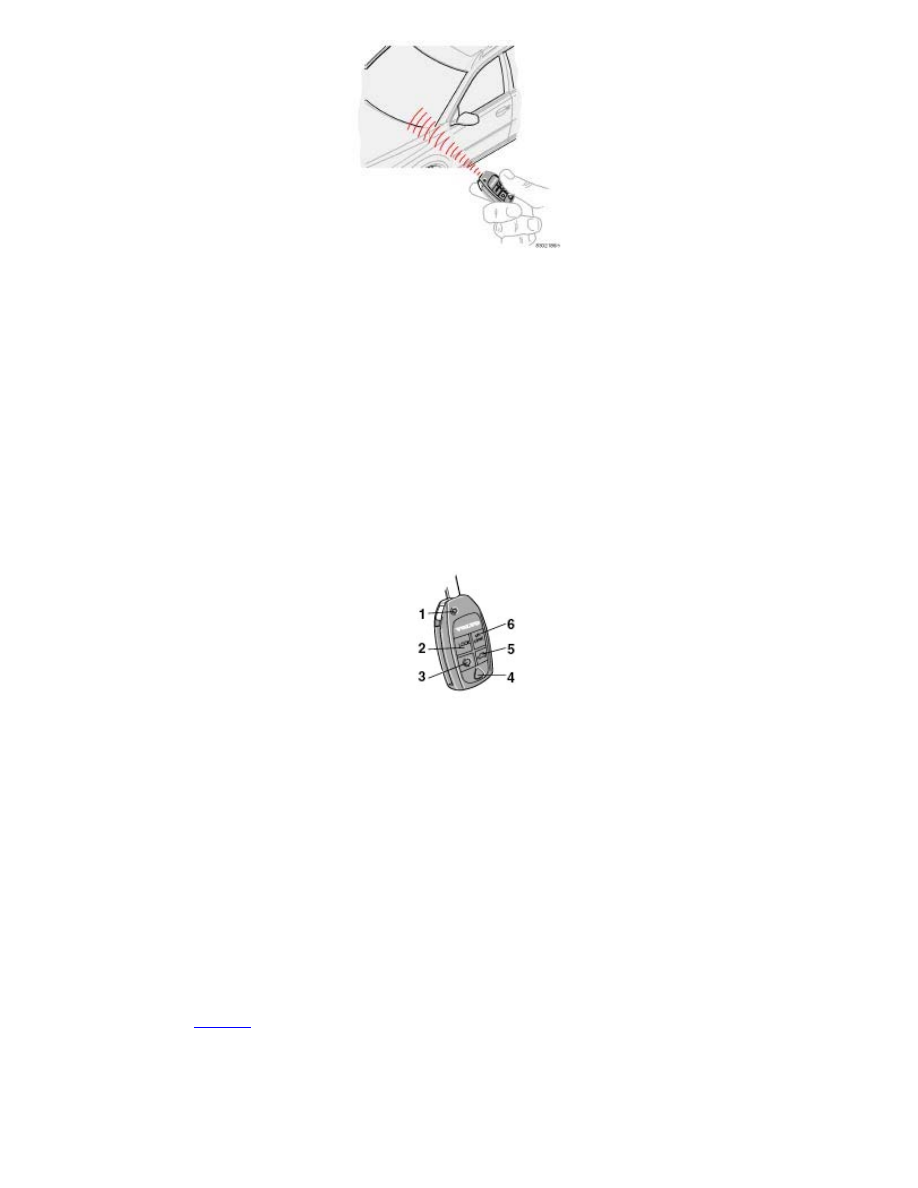

Remote keyless entry system

Your car is equipped with two coded remote control transmitters with integrated ignition keys called Key Integrated
Remote (KIR). These transmitters use a radio frequency that will enable you to lock/unlock all doors and the tailgate
from a distance of 10-15 feet (3-5 meters).

The transmitters will also activate or allow "keyless" entry into the passenger compartment or the tailgate. They will
also activate or deactivate the vehicle's alarm system(s).

The car can also be locked/unlocked with the key.

If one of the transmitters is misplaced, contact your nearest authorized Volvo retailer for replacement.

Buttons in remote control

1 - Fold key in/out, 2 - Lock, 3 - Approach lighting

4 - "Panic" function *, 5 - Unlock tailgate, 6 - Unlock

Using the remote control

Button 1: Press to extend the key. This button must also be pressed when the key is folded back into the slot in the
side of the remote control unit.

Button 2 (Lock): Press once to lock all doors, and the tailgate.

Button 3 (Approach lighting): Press this button when approaching the car at night to light up the interior courtesy
light, parking lights, license plate lights and the lights in the sideview mirrors.

Button 4 (Panic): See

page 80

 for more information on this function.

Button 5 (Tailgate unlock): Press this button twice within 3 seconds to unlock the tailgate (without unlocking the
other doors).

Button 6 (Unlock): Press this button once to unlock the driver's door only. Wait for at least 1 second and press the

button again (within 10 seconds) to unlock all doors, and the tailgate.

NOTE:

If the doors are unlocked with the remote, the locks will automatically reengage (re-lock) and the alarm will reset

after 2 minutes unless a door has been opened.

The lock/unlock and alarm features can also be utilized by using the keys.

FCC ID:LQNP2T-APU
This device complies with part 15 of the FCC rules. Operation is subject to the following conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.

Canadian 2306104388
Model 504 2927 by Donnelly
Operation is subject to the following conditions: (1) this device may not cause interference, and (2) this device must
accept any interference, including interference that may cause undesired operation of the device.

Canadian 2306104388A
Model 509 977 by Connaught Electronics
Operation is subject to the following conditions: (1) this device may not cause interference, and (2) this device must
accept any interference, including interference that may cause undesired operation of the device.

pg. 78 Remote keyless entry system

Remote keyless entry system - replacing batteries

If the range of the transmitter is noticeably reduced, this indicates that the battery is weak and should be replaced.

To replace the battery

Remove the cover by carefully prying up its rear edge with a small screwdriver
Replace the battery with a new 3-volt, CR 2032 battery. The battery should be inserted with the plus side upward.

Avoid touching the contact surfaces of the battery with your fingers.

Press the cover back into place. Ensure that the rubber seal seats correctly to help prevent moisture from entering the

unit.
