04 Комфорт и удовольствие от вождения

Driver Alert System – LDW*

04

224

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Символ

Сообщение

Значение

Ветров. стекло Блокир.
датчика

Датчик камеры временно не работает.

Показывается, если, например, ветровое стекло покрыто снегом, льдом или грязью.

•

Очистите поверхность ветрового стекла перед датчиком камеры.

Ограничения радиолокационного датчика см. стр. 214.

Driver Alert Sys Требует
обслуж

Система неисправна.

•

Если сообщение сохраняется, обратитесь в мастерскую – рекомендуется официальная стан-
ция техобслуживания Volvo.

Персональные настройки

Настройки выполняются на экране цен-
тральной консоли в системе меню MY CAR:

откройте

Настройки

Настройки

автомобиля

Системы поддержки

водителя

Lane Departure Warning

.

Информацию об использовании системы
меню см. стр. 157.

Выберите вариант:

•

Включать при запуске

 – Этот выбор

устанавливает функцию в режим готов-
ности каждый раз при пуске двигателя.
В противном случае принимается поло-

жение, которое было задано при оста-
новке двигателя.

•

Повышенная чувствительность

 –

Этот выбор повышает чувствительность
функции. Сигнал тревоги поступает
раньше, и действует меньше ограниче-
ний.

04 Комфорт и удовольствие от вождения

 Помощь парковки*

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

225

Общие сведения

Помощь при парковке используется как
вспомогательное средство при парковке.
Звуковой сигнал и символы на дисплее цен-
тральной консоли указывают расстояние до
обнаруженного препятствия.

Уровень звука помощи при парковке можно
регулировать во время звучания сигнала с
помощью ручки VOL на центральной кон-
соли или в системе меню автомобиля MY
CAR – см. стр. 157.

Помощь при парковке существует в двух
вариантах:

•

Только сзади

•

Сзади и спереди.

ПРЕДОСТЕРЕЖЕНИЕ

•

Помощь при парковке никогда не
может заменить собственную ответ-
ственность водителя во время пар-
ковки.

•

У датчиков имеются "мертвые зоны",
в которых они не могут обнаружи-
вать предметы.

•

Не упускайте из вида людей или
животных, находящихся вблизи
автомобиля.

Принцип действия

Система включается автоматически в
момент запуска двигателя – горит лампа в
выключателе Выкл/Вкл. Если помощь при
парковке отключить кнопкой, лампа гаснет.

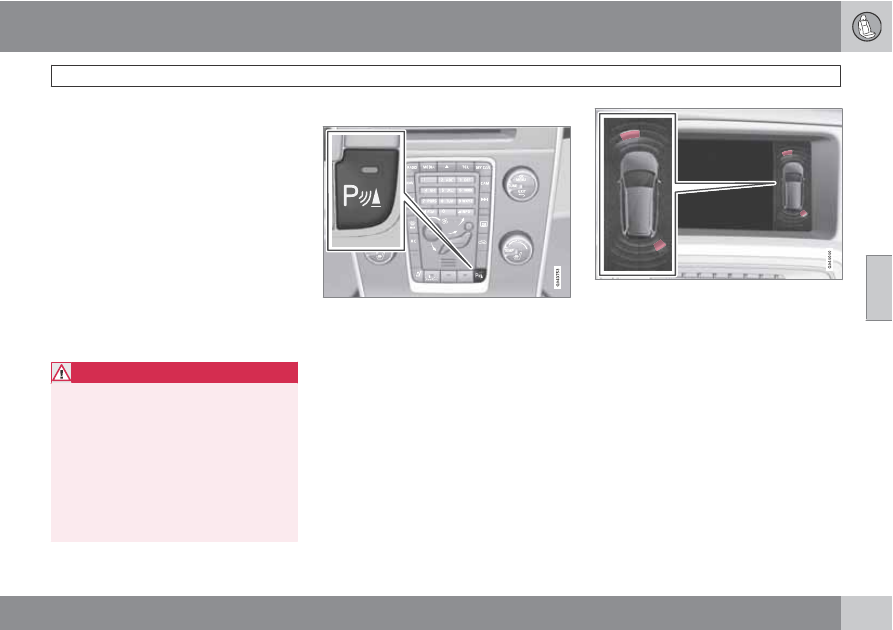

Изображение на дисплее – указывает на пре-

пятствие впереди слева и сзади справа.

На экране центральной консоли отобража-
ется общий вид со взаимным расположе-
нием автомобиля и обнаруженного препят-
ствия.

Отмеченный сектор показывает, какой/
какие из четырех датчиков обнаружили пре-
пятствие. Чем ближе к автомобилю нахо-
дится отмеченный сектор, тем меньше рас-
стояние от автомобиля до обнаруженного
препятствия.

Чем меньше расстояние до препятствия
позади или впереди автомобиля, тем выше
частота подачи звукового сигнала. Другой
звук аудиосистемы глушится автомати-
чески.

04 Комфорт и удовольствие от вождения

Помощь парковки*

04

226

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

На расстоянии до 30 см звучит непрерыв-
ный сигнал, и выделяется ближайшая к
автомобилю зона активированного датчика.
Если обнаруженное препятствие находится
внутри зоны подачи непрерывного сигнала,
как перед, так и позади автомобиля, звуко-
вой сигнал поступает из динамиков попере-
менно.

ВАЖНО

Некоторые предметы, такие как, напри-
мер, цепи, тонкие светлые столбы или
длинные препятствия, могут оказаться
невидимыми для сигнала и поэтому вре-
менно не регистрироваться датчиками –
в этой ситуации пульсирующий звук
может внезапно исчезнуть вместо того,
чтобы перейти к ожидаемому постоян-
ному тону.

•

Поэтому вам следует быть особенно
осторожным и управлять/трогать
автомобиль особенно медленно или
прерывать выполняемый маневр
парковки – высокий риск поврежде-
ния автомобиля или других предме-
тов, так как временно нарушен опти-
мальный режим работы датчиков.

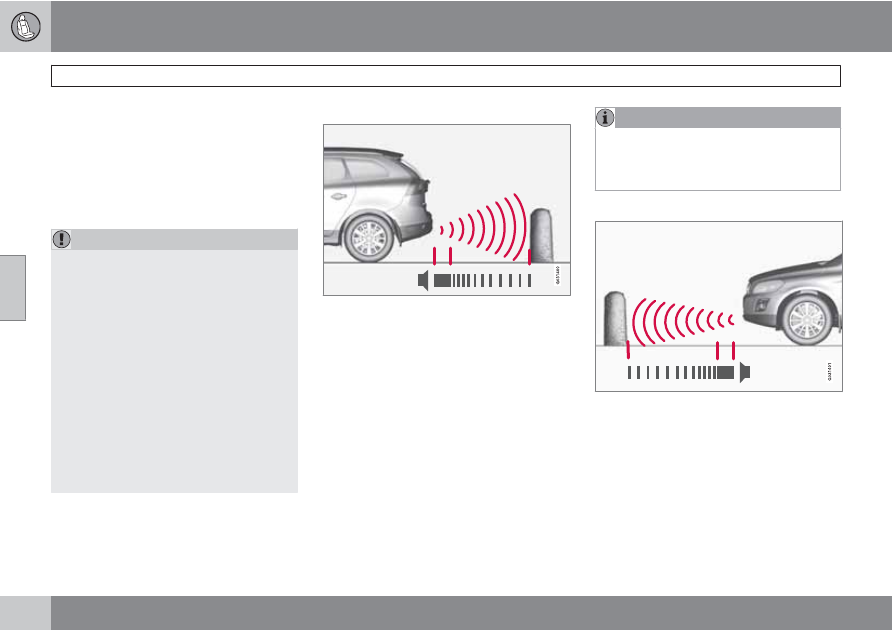

Помощь при парковке сзади

Расстояние, измеряемое по прямой сзади
автомобиля, составляет прим. 1,5 м. Звуко-
вой сигнал, указывающий на препятствие
позади автомобиля, поступает из одного из
задних динамиков.

Помощь при парковке сзади активируется
при включении передачи заднего хода.

При движении задним ходом, например, с
прицепом или держателем для велосипеда,
установленным на буксирном крюке,
систему следует отключить – иначе датчики
на них реагируют.

ВНИМАНИЕ

Помощь при парковке сзади выклю-
чается автоматически при езде с прице-
пом, если используется оригинальный
кабель Volvo для прицепа.

Помощь при парковке впереди

Расстояние, измеряемое по прямой перед
автомобилем, составляет прим. 0,8 м. Зву-
ковой сигнал, указывающий на препятствие
перед автомобилем, поступает из одного из
передних динамиков.

Помощь при парковке впереди действует на
скорости до 15 км/ч. Лампа в кнопке горит,
указывая, что система включена. Когда ско-
рость снижается до 10 км/ч, система вновь
активируется.

04 Комфорт и удовольствие от вождения

 Помощь парковки*

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

227

ВНИМАНИЕ

Помощь при парковке впереди отклю-
чается при затягивании стояночного
тормоза или выборе положения P в авто-
мобилях с автоматической коробкой
передач.

ВАЖНО

При установке дополнительных фар:
Помните, что они не должны блокиро-
вать датчики – дополнительные фары
могут восприниматься как препятствие.

Индикация неисправности системы

Если информационный символ
горит ровным светом и на инфор-
мационном дисплее появляется

Помощь парковки Требует обслуж

, пар-

ковочный радар неисправен.

ВАЖНО

В некоторых случаях система помощи
при парковке может подавать ложные
предупреждающие сигналы, вызванные
внешними источниками звука, работаю-
щими на таких же ультразвуковых часто-
тах, что и система.

Примером таких источников являются
сигнальный рожок, соприкосновение
мокрых шин с асфальтом, пневматичес-
кие тормоза, выхлопные трубы мотоцик-
лов и пр.

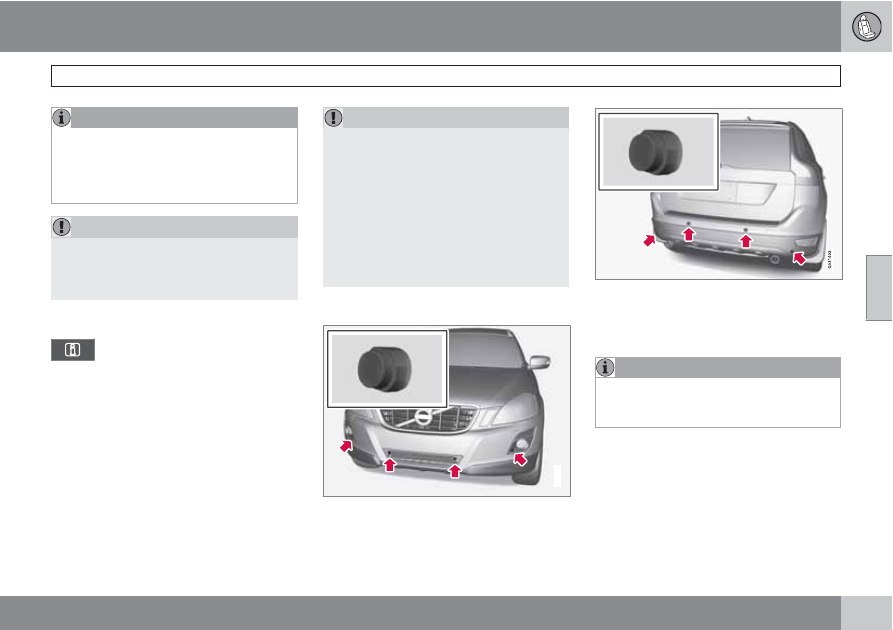

Очистка датчиков

G031402

Расположение передних датчиков.

Расположение задних датчиков.

Для того чтобы датчики правильно функ-
ционировали, их необходимо регулярно
чистить водой и автошампунем.

ВНИМАНИЕ

Грязь, лед и снег, блокирующие датчики,
могут вызвать появление ошибочных
предупреждающих сигналов.

04 Комфорт и удовольствие от вождения

Парковочная камера*

04

228

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Общие сведения

Парковочная камера – это вспомогательная
система, которая активируется при включе-
нии передачи заднего хода (можно изменить
в меню настроек, см. стр. 157).

Изображение с камеры показывается на
экране центральной консоли.

ПРЕДОСТЕРЕЖЕНИЕ

•

Парковочная камера является вспо-
могательным средством, и никогда
не заменяет ответственность води-
теля при движении задним ходом.

•

У камеры имеются "мертвые" зоны,
где препятствия не могут обнаружи-
ваться.

•

Будьте внимательны к людям и
животным, находящимся вблизи
автомобиля.

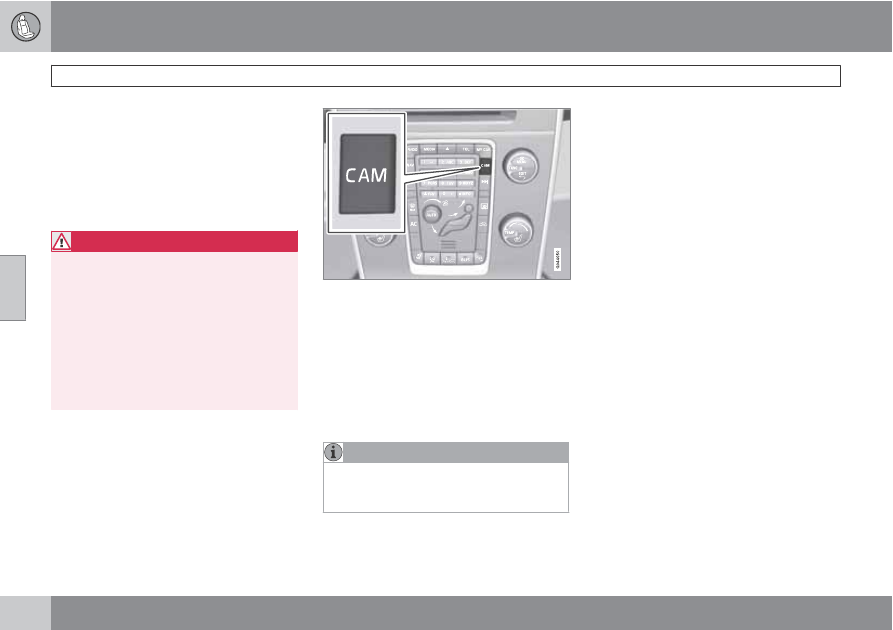

Положение кнопки CAM.

Камера показывает, что находится позади
автомобиля, и если что-то появляется
сбоку.

Камера показывает широкую зону позади
автомобиля, а также часть бампера и бук-
сирный крюк (если установлен).

Кажется, что объекты на экране немного
наклонены – это вполне нормально.

ВНИМАНИЕ

Объекты, отображаемые на дисплее,
могут находиться ближе к автомобилю,
чем это кажется на экране.

Если показывается другое изображение,
система помощи при парковке автомати-

чески активируется, и на экран передается
изображение с камеры.

При включении передачи заднего хода две
сплошные линии в графическом виде пока-
зывают траекторию движения задних колес
автомобиля при данном положении руле-
вого колеса, что облегчает парковку на
стоянке, движение задним ходом в тесном
пространстве и подсоединение прицепа.
При этом двумя пунктирными линиями отоб-
ражаются примерные наружные контуры
автомобиля. Вспомогательные линии можно
отменить в меню настроек.

Если в автомобиле также установлены пар-
ковочные датчики*, информация с этих дат-
чиков графически в виде окрашенных зон
показывает расстояние до обнаруженных
препятствий, см. стр. 225.

Камера работает прим. 5 секунд после
выключения передачи заднего хода или до
момента, когда автомобиль начинает дви-
гаться со скоростью выше 10 км/ч.

04 Комфорт и удовольствие от вождения

 Парковочная камера*

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

229

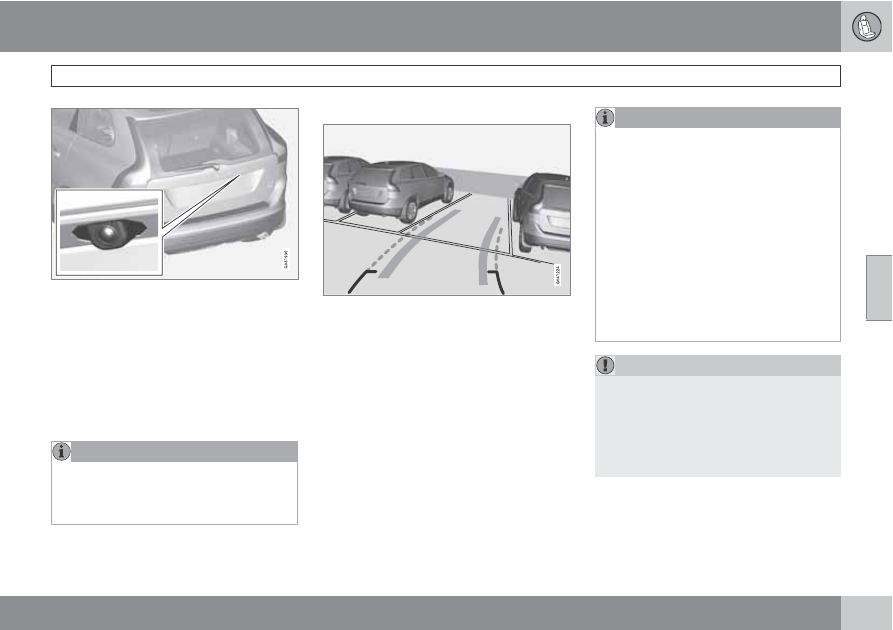

Камера установлена вблизи ручки открытия

крышки.

Освещенность

Изображение камеры настраивается авто-
матически в зависимости от освещенности.
В связи с этим яркость и качество изобра-
жение может несколько изменяться. При
плохой освещенности качество изображе-
ния может быть несколько хуже.

ВНИМАНИЕ

Для оптимального функционирования
системы удаляйте с объективов камеры
грязь, снег и наледь. Это особенно
важно при плохой видимости.

Вспомогательные линии

Так водитель может видеть вспомогательные

линии.

Линии на экране проецируются, как если бы
они проходили по земле позади автомобиля,
и зависят только от поворота рулевого
колеса. В результате водитель видит путь,
по которому проедет автомобиль даже на
повороте.

ВНИМАНИЕ

•

При движении задним ходом с при-
цепом, не имеющем электрического
подключения к автомобилю, на
экране показываются линии, отра-
жающие траекторию движения авто-
мобиля, а не прицепа.

•

Линии на экране отсутствуют, когда
прицеп подключен к электрической
системе автомобиля.

•

Камера парктроника отключается
автоматически при движении с при-
цепом, если на прицепе исполь-
зуются оригинальные электрические
кабели Volvo.

ВАЖНО

Помните, что изображение на экране
показывает только область позади авто-
мобиля, и поэтому при повороте руле-
вого колеса во время движения назад
внимательно следите за тем, что проис-
ходит по обеим сторонам сбоку от авто-
мобиля.

04 Комфорт и удовольствие от вождения

Парковочная камера*

04

230

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

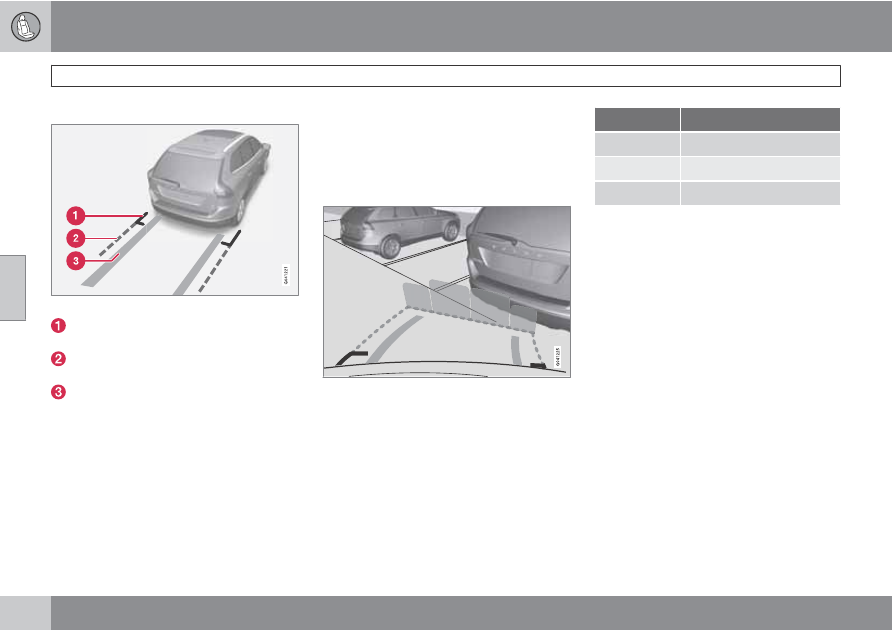

Граничные линии

Линии системы.

Граничная линия 30 см зоны сзади авто-
мобиля

Граничная линия зоны свободного дви-
жения назад

"Колесная колея"

Сплошная линия (1) ограничивает зону на
расстоянии прим. до 30 см от бампера.

Пунктирная линия (2) ограничивает зону
прим. до 1,5 м от заднего бампера. Одно-
временно это является границей для наибо-
лее выступающих деталей автомобиля,
например, внешних зеркал заднего вида и
угловых выступов – даже, когда автомобиль
поворачивает.

Более широкая "колесная колея" (3) между
боковыми линиями указывает путь движе-
ния колес и при отсутствии препятствий на
дороге может протягиваться на расстояние
прим. 3,2 м назад от бампера.

Автомобили с задними датчиками*

Цветовые зоны (4 шт., по числу датчиков) ука-

зывают расстояние.

Если в автомобиле также установлены пар-
ковочные датчики (см. стр. 225), расстояния
будут показываться более точно, а окра-
шенные зоны укажут, какой/какие из 4-х
датчиков регистрируют препятствие.

Цвет зоны изменяется по мере уменьшения
расстояния до препятствия – от желтого к
оранжевому и до красного.

Цвет

Расстояние (метры)

Желтый

1,5–

Оранжевый

0,3–1,5

Красный

0–0,3

Настройки

Нажмите OK/MENU, когда передается изоб-
ражение с камеры. Выполните необходимые
настройки.

Прочее

•

В стандартной установке камера акти-
вируется при включении передачи
заднего хода.

•

При нажатии CAM камера активируется
даже без включения передачи заднего
хода.

•

Для переключения между нормальным и
увеличенным изображением поверните
TUNE или нажмите CAM.

•

Если в автомобиле установлено
несколько камер*, переключение между
камеры выполняется поворотом TUNE.

04 Комфорт и удовольствие от вождения

 Парковочная камера*

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

231

Ограничения

ВНИМАНИЕ

Держатель для велосипедов или другая
оснастка, установленная на автомобиле
сзади, может заслонять видимость
камеры.

Помните также, что, даже если на экране
заслонена лишь относительно небольшая
часть изображения, в "мертвой зоне" может
оказаться достаточно большой сектор, и в
связи с этим препятствия могут не обнару-
живаться до момента, когда автомобиль
наедет на них.

Не забывайте

•

Счищать с объектива камеры грязь, лед
и снег.

•

Регулярно чистить объектив камеры
теплой водой с автошампунем. Будьте
осторожны, не поцарапайте объектив.
