введение

Важная информация

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Читайте Руководство по
эксплуатации

Введение

Лучший способ познакомиться с Вашим
новым автомобилем — это прочитать
настоящее руководство, желательно до
первой поездки. Из руководства Вы можете
узнать о новых функциях, о том, как лучше
управлять автомобилем в различных ситуа-
циях и как наиболее эффективно использо-
вать различные свойства и возможности
автомобиля. Особое внимание уделяйте
приведенным в руководстве инструкциям по
безопасности.

Технические характеристики, особенности
конструкции и иллюстрации в настоящем
руководстве по эксплуатации не являются
обязательными. Мы сохраняем за собой
право вносить изменения без предвари-
тельного уведомления.

Volvo Car Corporation

Опция

Все типы опций/дополнительного оборудо-
вания обозначены звездочкой*.

Помимо стандартного оборудования в
настоящем руководстве по эксплуатации
описаны также опции (оборудование, уста-
навливаемое на заводе-изготовителе) и

некоторые аксессуары (дополнительное
оборудование, устанавливаемое позднее).

Оборудование, описанное в настоящем
руководстве по эксплуатации, установлено
не на всех автомобилях. Автомобили ком-
плектуются в зависимости от требований
различных рынков сбыта и национальных
или местных законов и правил.

Если вы не уверены в том, что входит в стан-
дартный или опционный/дополнительный
комплект поставки, обратитесь к дилеру
Volvo.

Специальные рубрики

ПРЕДОСТЕРЕЖЕНИЕ

Тексты под рубрикой "Предостереже-
ние" указывают на опасность получения
травм.

ВАЖНО

Тексты под рубрикой "Важно" свиде-
тельствуют об опасности повреждения
автомобиля.

ВНИМАНИЕ

В текстах под рубрикой "Внимание"
содержатся советы или рекомендации,
которые помогут Вам использовать раз-
личные свойства и функциональные воз-
можности автомобиля.

Сноска

В Руководстве по эксплуатации приводится
информация в виде сносок внизу страницы.
Эта информация дополняет текст, в кото-
ром указывается номер сноски. Для обозна-
чения сноски к тексту в таблице вместо
цифр используются буквы.

Тексты сообщений

В автомобиле установлены дисплеи, на
которых появляются текстовые сообщения.
Такие сообщения приведены в Руководстве
по эксплуатации более крупным шрифтом
серого цвета. Пример такого текста приво-
дится в текстах меню и сообщений на
информационном дисплее (например,

Настройки аудио

Таблички

В автомобиле имеются различные
таблички, в которых ясно и четко приво-
дится важная информация. Эти таблички в
автомобиле по нисходящей указывают сте-

введение

Важная информация

пень важности предупреждения/информа-
ции.

Предупреждение о возможных
травмах

G031590

Символы ISO черного цвета на желтом фоне
предупреждения, текст/рисунок белого
цвета на черном поле сообщения. Исполь-
зуются для указания об опасности, которая
в случае, если предупреждение игнори-
руется, может приводить к опасным или
смертельным травмам.

Повреждение имущества

G031592

Символы ISO белого цвета и текст/рисунок
белого цвета на черном или синем фоне пре-
дупреждения и сообщения. Используются
для указания об опасности, которая в слу-
чае если предупреждение игнорируется,
может приводить к повреждению имуще-
ства.

Информация

G031593

Символы ISO белого цвета и текст/рисунок
белого цвета на черном поле сообщения.

ВНИМАНИЕ

Приводимые в данном руководстве
таблички могут отличаться от табличек,
установленных в вашем автомобиле. На
иллюстрациях приводится лишь пример-
ное изображение табличек и указы-
вается их ориентировочное местополо-
жение в автомобиле. Конкретная инфор-
мация по вашему автомобилю приво-
дится в соответствующих табличках,
установленных на вашем автомобиле.

введение

Важная информация

Списки операций

В Руководстве по эксплуатации процедуры,
которые необходимо выполнять в опреде-
ленной последовательности, пронумеро-
ваны.

Если поэтапная инструкция оснащена
серией рисунков, то нумерация каждого
момента аналогична соответствующему
рисунку.

Серии рисунков сопровождаются про-
нумерованными списками с буквенными
обозначениями, в которых взаимный
порядок инструкций может отличаться.

Стрелки с цифрами и без цифр исполь-
зуются для наглядности перемещений.

Если к поэтапной инструкции отсутствует
серия из рисунков, то различные этапы обо-
значаются обычными цифрами.

Списки позиций

Для обозначения различных участков на
обзорных рисунках используются крас-
ные кружки с цифрой. Эта же цифра
приводится в списке позиций с описа-
нием объекта, соответствующего дан-
ному рисунку.

Маркированные списки

При перечислении в Руководстве по
эксплуатации используется маркированный
список.

Пример:

•

Охлаждающая жидкость

•

Масло для двигателя

Продолжение следует

```

Если раздел продолжается на следую-

щем развороте, данный символ расположен
справа внизу.

Запись данных

В вашем автомобиле установлены
несколько компьютеров, которые непре-
рывно контролируют и проверяют работу
компонентов и действие функций. Некото-
рые из этих компьютеров могут регистриро-
вать информацию в нормальных условиях
эксплуатации, если они обнаруживают
ошибку. Кроме этого, информация реги-
стрируется во время столкновения или ава-
рии. Часть регистрируемой информации
требуется для того, чтобы при проведении
обслуживания и ремонта механики смогли
выполнить диагностику и устранить неис-
правности, а также для того, чтобы дей-
ствия компания Volvo соответствовали тре-
бованиям законодательства и других нор-
мативов. Кроме того, эта информация
используется компанией Volvo в исследова-
ниях, направленных на дальнейшее повы-
шение качества и безопасности, так как

позволяет более полно оценить обстоя-
тельства, которые приводят к авариям и
травмам людей. Эта информация включает
данные о состоянии и действии различных
систем и модулей автомобиля, в том числе
данные о состоянии двигателя, дроссель-
ной заслонки, рулевого управления, тормо-
зов и других систем. Эта информация может
содержать данные о манере управления
автомобилем, например, о скорости авто-
мобиля, использовании педали тормоза или
газа, углах поворота рулевого колеса, а
также о том использовали ли водитель и
пассажиры ремни безопасности. Такая
информация может по указанным причинам
храниться в компьютерах автомобиля в
течение определенного времени или как
следствие столкновения или аварии. Ком-
пания Volvo может хранить информацию
столько, сколько необходимо с целью даль-
нейшего совершенствования и повышения
безопасности и качества или столько вре-
мени, сколько требуется в соответствии с
законодательством или другими норматив-
ными документами, которые компания Volvo
должна принимать во внимание.

Компания Volvo не будет способствовать
разглашению этой сохраненной информа-
ции без вашего согласия. Однако компания
Volvo может быть вынуждена предоставить
данную информацию в соответствии с тре-

введение

Важная информация

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

бованиями национального законодатель-
ства представителям властей, например,
полиции или другим организациям, имею-
щим право на получение данной информа-
ции.

Для считывания и анализа информации,
зарегистрированной в компьютерах авто-
мобиля, требуется специализированное
оборудование, которое имеется у компании
Volvo и в мастерских, связанных с компа-
нией договором. Компания Volvo несет
ответственность за то, чтобы информация,
получаемая компанией при проведении сер-
висных и ремонтных работ, хранилась и
обрабатывалась надежным способом в
соответствии с существующими требова-
ниями законодательства. За дополнитель-
ной информацией обращайтесь дилеру
Volvo.

Аксессуары и дополнительная
оснастка

Неправильное подсоединение или уста-
новка дополнительного оборудования могут
отрицательно повлиять на электронную
систему автомобиля. Некоторые аксес-
суары функционируют только при условии,
что соответствующее программное обеспе-
чение установлено в компьютерной системе
Вашего автомобиля. Поэтому перед уста-
новкой дополнительных принадлежностей,

подключаемых или влияющих на электриче-
скую систему автомобиля, Volvo рекомен-
дует обязательно обратиться на официаль-
ную станцию техобслуживания Volvo.

Смена владельца автомобиля с
функцией Volvo On Call*

Volvo On Call – это дополнительный пакет, в
который входят услуги по безопасности,
поддержке и повышенному комфорту. Если
у автомобиля, который подключен к услугам
Volvo On Call, происходит смена владельца,
очень важно прекратить действие этих
услуг с тем, чтобы предыдущий владелец не
мог ими пользоваться. Свяжитесь с центром
обслуживания, нажав в автомобиле кнопку
ON CALL, или обратитесь в официальную
мастерскую Volvo. См. также "Изменение
кода защиты" в руководстве по эксплуата-
ции Volvo On Call.

Лазерный датчик

На данном автомобиле установлен датчик
лазерного излучения. При обращении с
лазерным датчиком необходимо четко
выполнять предписанные инструкции.

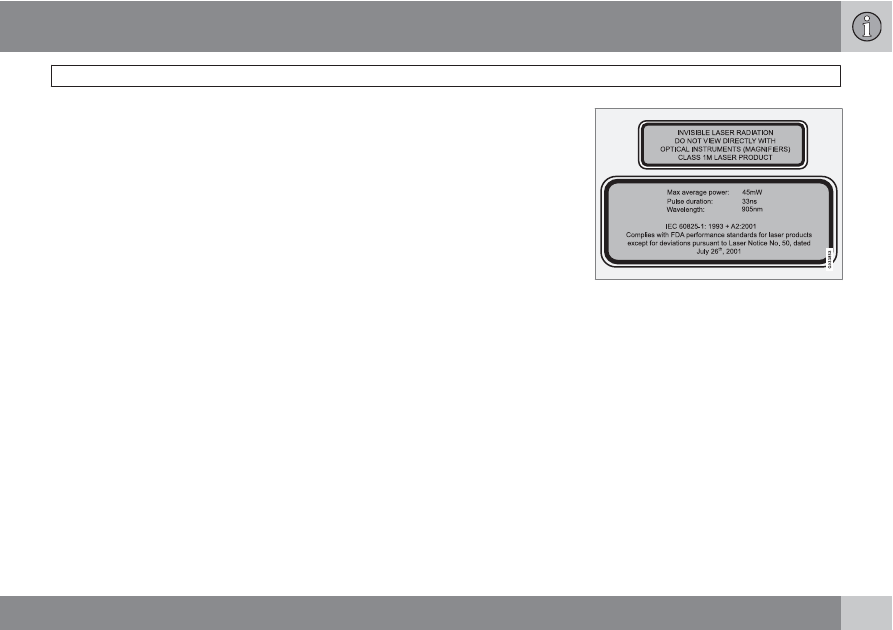

Приведенные ниже две таблички на англий-
ском языке установлены непосредственно
на блоке лазерного датчика:

Верхняя табличка на рисунке определяет
класс лазерного излучения:

•

Лазерное излучение – Не смотрите на
поток лазерного излучения с использо-
ванием оптических приборов – Лазерная
продукция класса 1М.

На нижней табличке приводятся физиче-
ские параметры лазерного излучения:

•

IEC 60825-1:1993 + A2:2001. Соответ-
ствует стандартам FDA (Управление по
санитарному надзору за пищевыми про-
дуктами и медикаментами, США) для
лазерной продукции за исключением
отличий согласно "Уведомлению по
лазерному излучению 50" от
26 июля 2001 г..

введение

Важная информация

Параметры излучения лазерного
датчика

В таблице приводятся точные физические
параметры лазерного датчика.

Максимальная энергия
импульса

2,64 μДж

Максимальная средняя
выходная мощность

45 мВт

Ширина импульса

33 нс

Расходимость (по горизон-
тали х по вертикали)

28° × 12°

ПРЕДОСТЕРЕЖЕНИЕ

Нарушение данных инструкций может
приводить к травме глаз!

•

Запрещается смотреть в лазерный
датчик (испускающий невидимые
лазерные лучи) с расстояния менее
100 мм с применением увеличиваю-
щей оптики, как например, лупы,
микроскопа, объектива или анало-
гичных оптических приборов.

•

Проверка, ремонт, демонтаж, регу-
лировка и/или замена деталей лазер-
ного датчика может проводиться
только уполномоченными мастер-
скими – мы рекомендуем обращаться
на официальные станции техобслу-
живания Volvo.

•

Чтобы избежать опасного облучения
не проводите процедуры регули-
ровки или обслуживания, не указан-
ные в данном руководстве.

•

При работе с лазерным датчиком
монтер должен следовать спе-
циально разработанной для этого
информации.

•

Не демонтируйте лазерный датчик
(включая линзы). Согласно стан-
дарту IEC 60825-1 снятый лазерный
датчик относится к лазерному
классу 3В. Лазерный класс 3В не

безопасен для глаз, и поэтому суще-
ствует опасность повреждения глаз.

•

Перед демонтажем лазерного дат-
чика с ветрового стекла необходимо
сначала отсоединить контакт.

•

Перед подсоединением контакта
необходимо сначала установить
лазерный датчик на ветровое
стекло.

•

Лазерный датчик испускает лазер-
ные лучи, когда дистанционный ключ
находится в положении II даже при
неработающем двигателе (положе-
ния ключа см. стр. 85).

Дополнительную информацию о лазерном
датчике см. стр. 205.

Информация в сети Интернет

На сайте www.volvocars.com можно найти
дополнительную информацию о вашем
автомобиле.

введение

Volvo и окружающая среда

Экологическая концепция Volvo Car Corporation

G000000

Забота об окружающей среде является
одним из основополагающих принципов
деятельности всех подразделений Volvo Car
Corporation. Мы также верим, что наши кли-
енты разделяют нашу заботу об окружаю-
щей среде.

Ваш автомобиль Volvo отвечает жестким
международным стандартам по охране
окружающей среды и, кроме того, изготав-
ливается на одном из самых экологически
чистых и ресурсосберегающих заводов в
мире. Volvo Car Corporation сертифицирован
согласно глобальному сертификату ISO,
включающему экологический стандарт ISO

14001, в соответствии с которым действуют
все наши заводы и большинство других
наших подразделений. Мы требуем также,
чтобы и наши партнеры систематически
занимались вопросами охраны окружающей
среды.

Расход топлива

Все автомобили Volvo конкурентоспособны
в отношении расхода топлива в соответ-
ствующих классах. Чем меньше расход топ-
лива, тем ниже в общем случае уровень
выбросов двуокиси углерода — газа, соз-
дающего парниковый эффект.

Расход топлива зависит от водителя. С
дополнительной информацией можно озна-
комиться в рубрике Охрана окружающей
среды, расположенной ниже.

Эффективная очистка отработавших
газов

Ваш автомобиль Volvo изготовлен в соот-
ветствии с концепцией "Чистота внутри и
снаружи" – концепция, которая предусмат-
ривает как чистую среду в салоне, так и
высокую степень очистки отработанных
газов. Во многих случаях уровень выбросов
отработанных газов намного ниже дей-
ствующих нормативов.

введение

Volvo и окружающая среда

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Чистый воздух в салоне

Фильтр в салоне препятствует проникнове-
нию в салон пыли и пыльцы через воздухо-
заборник.

Совершенная система контроля качества
воздуха IAQS* (Interior Air Quality System),
следит за тем, чтобы воздух, поступающий
в салон, был чище, чем снаружи в транс-
портном потоке.

Система состоит из электронного датчика и
угольного фильтра. Поступающий воздух
постоянно контролируется, и воздухоза-
борник закрывается при повышенном
содержании некоторых вредных для здоро-
вья газов, например, оксида углерода.
Подобная ситуация может встречаться,
например, в плотном транспортном потоке,
пробках или туннелях.

Угольный фильтр препятствует поступле-
нию оксидов азота, приповерхностного
озона и углеводородов.

Интерьер

В салоне Volvo создается уютная и приятная
атмосфера даже для страдающих контакт-
ной аллергией и астмой. Особое внимание
уделено выбору экологически безопасных
материалов.

Станции техобслуживания Volvo и
экология

Регулярное обслуживание создает условия
для увеличения срока службы автомобиля с
сохранением низкого расхода топлива. Это
способствует сохранению более чистой
окружающей среды. Ваш автомобиль стано-
вится частью нашей системы, если Вы дове-
ряете мастерским Volvo проводить сервис и
обслуживание автомобиля. Volvo уделяет
внимание организации помещений в наших
мастерских с целью предотвращения про-
ливов и выбросов в окружающую среду.
Персонал наших станций техобслуживания
обладает необходимыми знаниями и обору-
дованием, что гарантирует максимальную
экологическую безопасность.

Охрана окружающей среды

Вы можете внести свой вклад в охрану окру-
жающей среды – ниже вы найдете несколько
советов:

•

Не допускайте работы двигателя на
холостых оборотах – выключайте дви-
гатель при длительном ожидании.
Выполняйте местные предписания.

•

Экономичное вождение – означает
предвидение дорожной ситуации.

•

Выполняйте сервисные и профилакти-
ческие работы, как указано руководстве
по эксплуатации – соблюдайте интер-

валы, рекомендованные в книжке по
гарантии и сервису.

•

Если в автомобиле установлен предва-
рительный подогреватель двигателя*,
включайте его перед холодным запу-
ском – повышается способность холод-
ного старта и снижается износ в холод-
ную погоду, при этом двигатель быстрее
достигает нормальной рабочей темпе-
ратуры, что приводит к снижению рас-
хода топлива и уровня выбросов.

•

На высокой скорости значительно
повышается расход топлива в связи с
увеличением сопротивления воздуха –
при удвоении скорости сопротивление
воздуха увеличивается в 4 раза.

•

Утилизируйте опасные для окружающей
среды отходы, например, батарейки и
масло, экологически безопасным спосо-
бом. В случае сомнений проконсульти-
руйтесь в мастерской о способе утили-
зации таких отходов – мы рекомендуем
официальную станцию техобслужива-
ния Volvo.

Следуя этим советам, вы экономите деньги,
сохраняете ресурсы планеты и продлеваете
срок службы автомобиля. Детальную
информацию и ряд других советов можно
найти на стр. 306 и 400.

введение

Volvo и окружающая среда

Утилизация

Утилизация автомобиля по оптимальной
схеме с учетом экологических требований –
один из важных аспектов деятельности
Volvo по охране окружающей среды. Вос-
становлению подлежит практически весь
автомобиль. Поэтому мы просим послед-
него владельца автомобиля обратиться к
дилеру, который укажет организацию,
имеющую сертификат/разрешение на про-
ведение работ по утилизации.

Руководство по эксплуатации и
окружающая среда

Символ Forest Stewardship Council

указы-

вает на то, что источником бумажной массы,
использованной для публикации данного
издания, послужили леса, сертифицирован-
ные FSC

, или другие контролируемые

источники.

содержание .. 1 2 ..
