Volvo Engine Brake VE D12, D12A, D12B. Manual - part 1

Group 25

General

General

VOLVO Engine Brake (VEB)

Successful troubleshooting of the VOLVO engine brake system requires information re-
garding system design and knowledge of how the different components function in
relation to each other.

W2002155

1

Camshaft

2

Shutter

3

Exhaust pressure governor

4

Rocker arm

5

Control valve

6

Oil pipe

The description, operation and service of the Volvo En-
gine Brake is detailed as follows:

The Troubleshooting section is subdivided into Electrical
Troubleshooting and Mechanical Troubleshooting.

Refer to this information along with the description and
operation information when performing troubleshooting.

3

Group 25

Tools

Tools

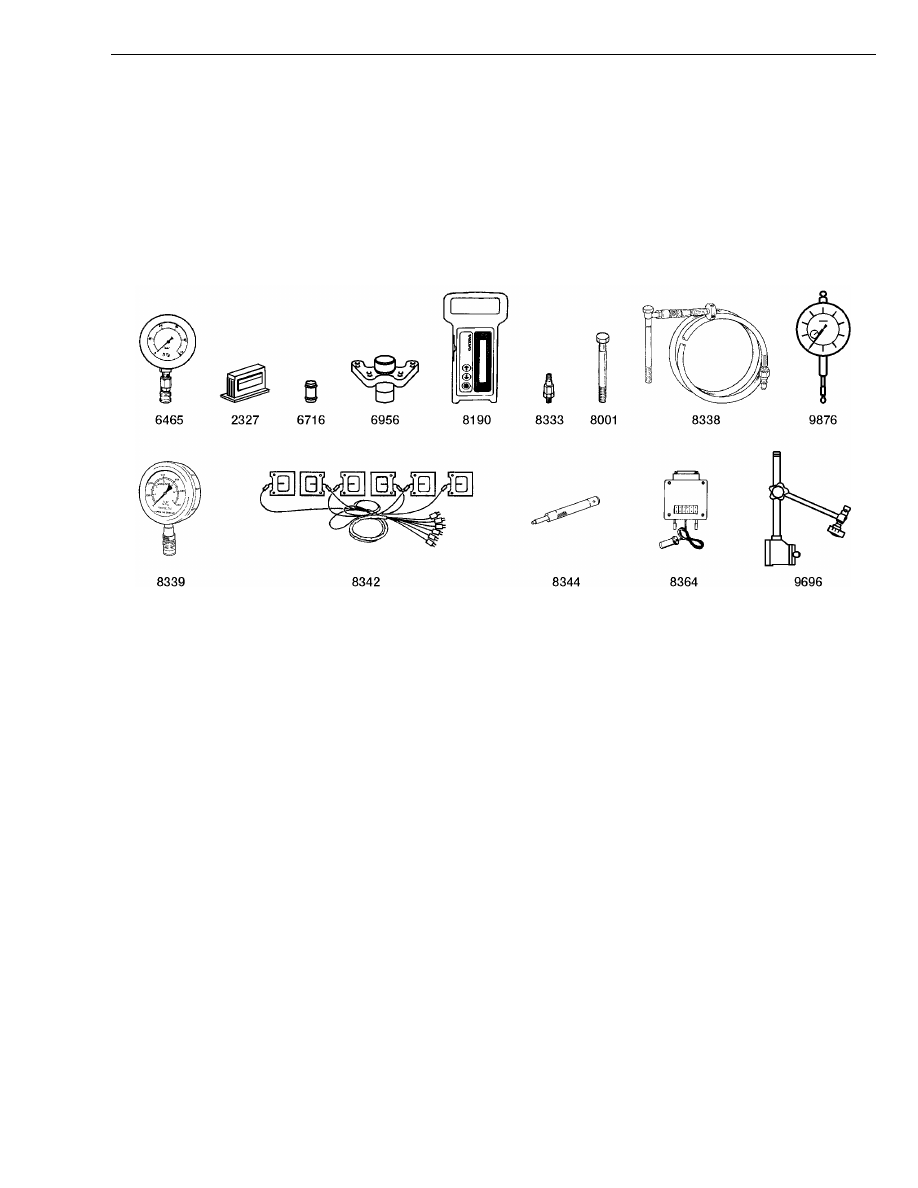

VOLVO Engine Brake, Special Tools

Servicing the Volvo Engine Brake (VEB) requires the following special tools. The tools
are available from the Parts Department of Volvo Truck North America, Inc. Unless oth-
erwise noted, all tool numbers are preceded by ”999.” Please specify the complete part
number when ordering. Tools with part numbers beginning with ”J” are available only
from Kent-Moore.

W2002194

9996465

Pressure gauge, 0 –10 bar (0 – 145 psi)

9998338

Connector for checking oil pressure in the
rocker arm shaft

9812327

Memory cassette

9989876

Dial indicator

9996716

Drift

9998339

Pressure gauge, 0 – 6 bar (0 – 90 psi)

9996956

Cranking tool for flywheel

9998342

Temperature sensors for measuring ex-
haust gas temperature

9998190

Measuring instrument

9998344

Drift, used when changing ball seating in
the rocker arm

9998333

Union, used together with pressure gauge
9996465

9998364

Collation unit for temperature measuring

9808001

Bolt

9999696

Magnetic base

5

Group 25

Tools

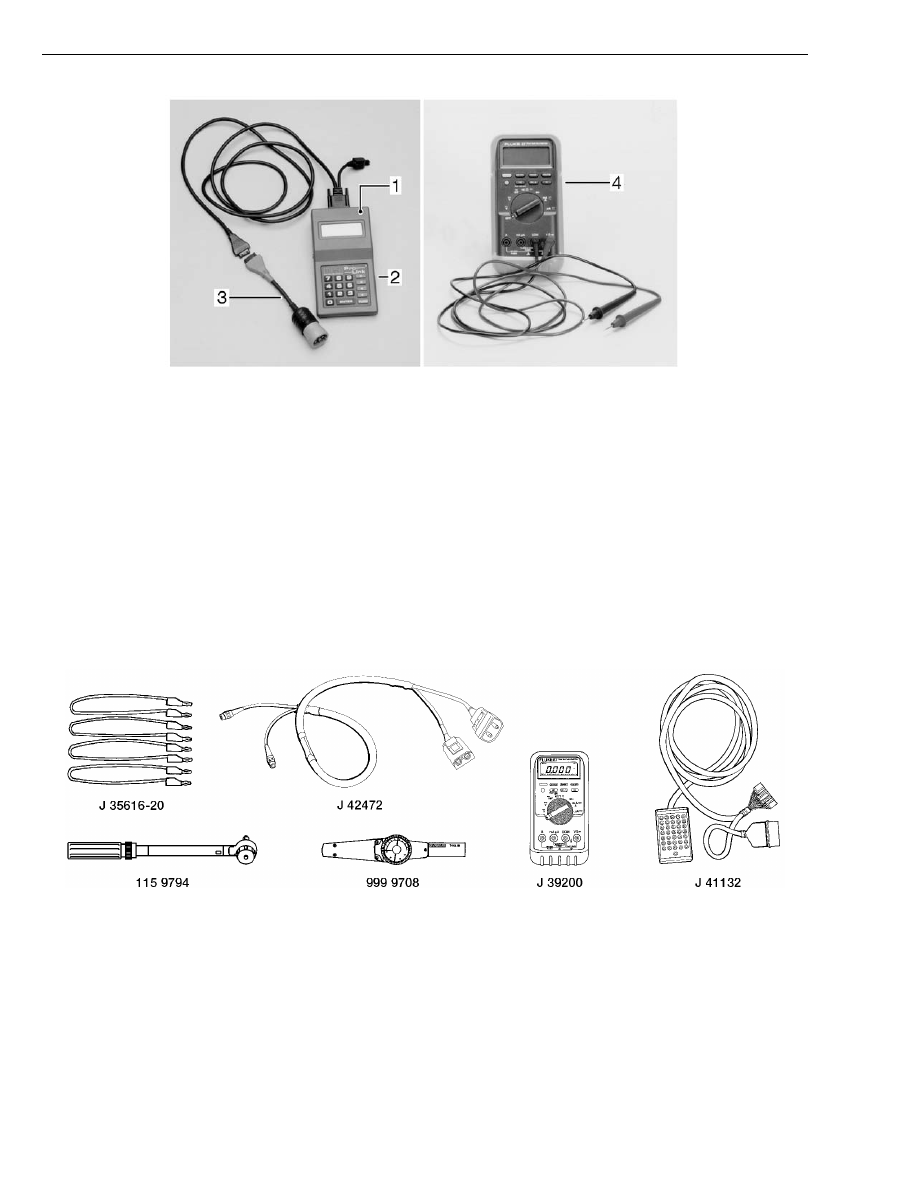

W2003381

1

J-38500–1 Pro-Link

®

9000

2

J-38500–1000 Cartridge

3

J-38500–60A Adapter

4

9510060 Multimeter

Other special equipment

Tools with part numbers beginning with the letter “J” are available from your local Kent
Moore dealer.

W2002195

J-35616-20

Jumper wires

9999708

Torque wrench 0 – 17.5 Nm (0 – 15 ft-lb)

J-42472

2-pin breakout harness

J- 39200

Fluke 87 digital multimeter

1159794

Torque wrench 10 – 100 Nm
(7.5 – 75 ft-lb)

J- 41132

36-pin breakout box

6

Group 25

Design and Function

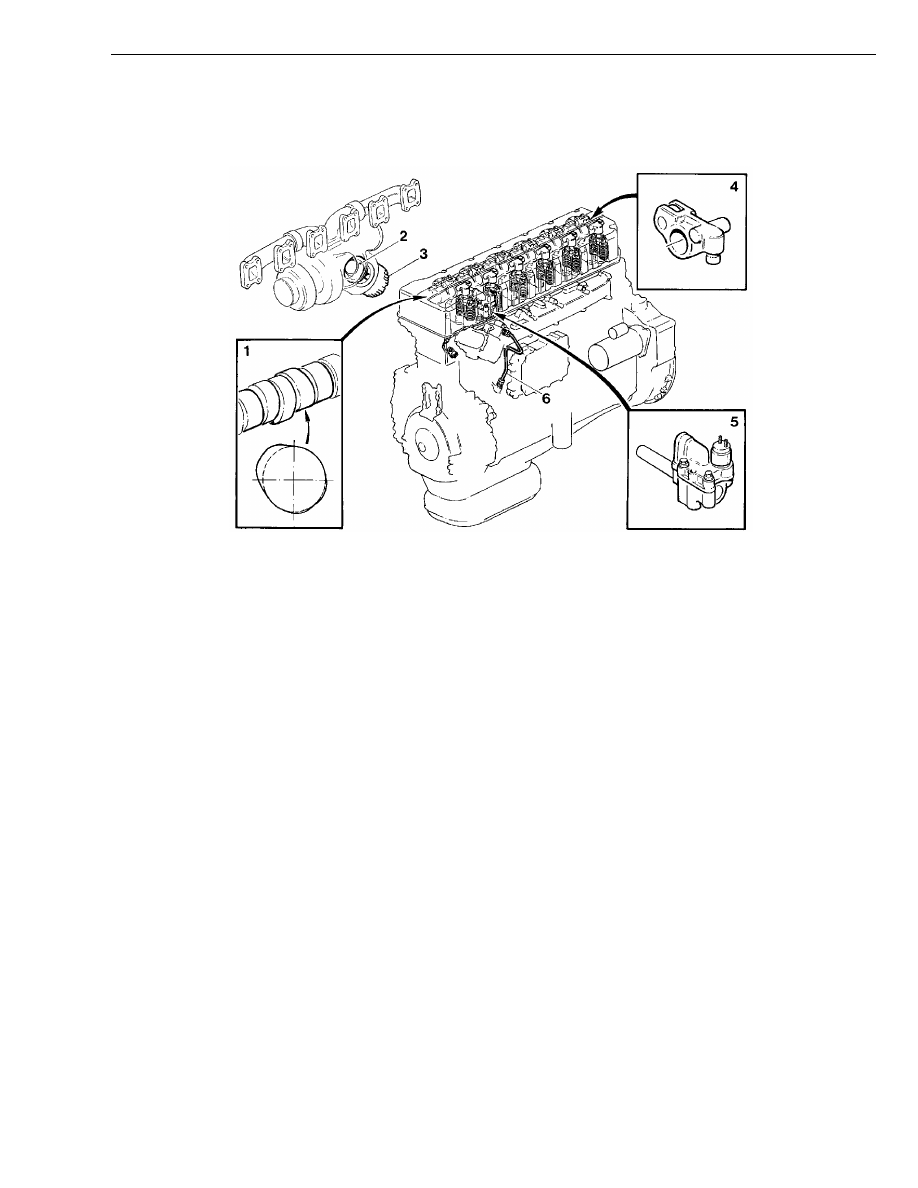

Design and Function

Engine Brake

W2000702

1

Camshaft

2

Shutter

3

Exhaust Pressure Governor

4

Rocker arm

5

Control valve

6

Oil pipe

The Volvo Engine Brake consists of two different sys-
tems, the exhaust brake and the compression brake.
In the VEB, both systems operate at the same time.

Exhaust Brake

The exhaust pressure governor includes a shutter,
mounted in the exhaust side of the turbocharger. This
shutter, which is connected to the exhaust pressure gov-
ernor plunger, restricts the exhaust gas flow when
activated. Braking is achieved during the exhaust stroke
by the backpressure created when the exhaust gas flow
is blocked.

Compression Brake

The compression brake controls the opening of exhaust
valves during the engine compression and combustion
(operating) stroke. This creates backpressure in the
combustion chamber which, in turn, has a braking effect.

On engines with compression brakes, the camshaft has
two extra lobes on each exhaust cam profile. The lift
height of the extra lobes is very low compared to that of
normal exhaust lobes. To enable the extra lobes to open
the exhaust valves, the exhaust rocker arms are ar-
ranged in a manner which reduces valve clearance
during the braking sequence.

7
