08 Уход и обслуживание

Предохранители

08

370

Общие сведения

Все электрические устройства и компо-
ненты защищены плавкими предохраните-
лями, которые предотвращают поврежде-
ние системы электрооборудования автомо-
биля в случае короткого замыкания или
перегрузки.

Отказ электрического компонента или
функции может быть вызван временной
перегрузкой или перегоранием соответ-
ствующего предохранителя. Если один и тот
же предохранитель перегорает несколько
раз, причина заключается в неисправности
соответствующего компонента. Volvo реко-
мендует проверить автомобиль на офи-
циальной станции техобслуживания Volvo.

Замена

1.

Найдите обозначение предохранителя,
чтобы найти его местоположение.

2.

Выньте предохранитель и сбоку про-
верьте, не перегорела ли изогнутая про-
волока.

3.

Если проволока перегорела, замените
его новым такого же цвета и ампеража.

ПРЕДОСТЕРЕЖЕНИЕ

При замене предохранителя запре-
щается использовать посторонние пред-
меты или более мощный по сравнению с
указанным предохранитель. Это может
привести к серьезным повреждениям
системы электрооборудования и даже
вызвать воспламенение.

Расположение блоков
предохранителей

Расположение токораспределительных
коробок в автомобиле с левосторонним
управлением. В автомобиле с правосторон-
ним управлением токораспределительные

коробки под перчаточным ящиком нахо-
дятся с другой стороны.

Двигательный отсек

,

Под перчаточным ящиком

Багажное отделение

Двигательный отсек холодная зона
(только Start/Stop*)

08 Уход и обслуживание

 Предохранители

08

``

371

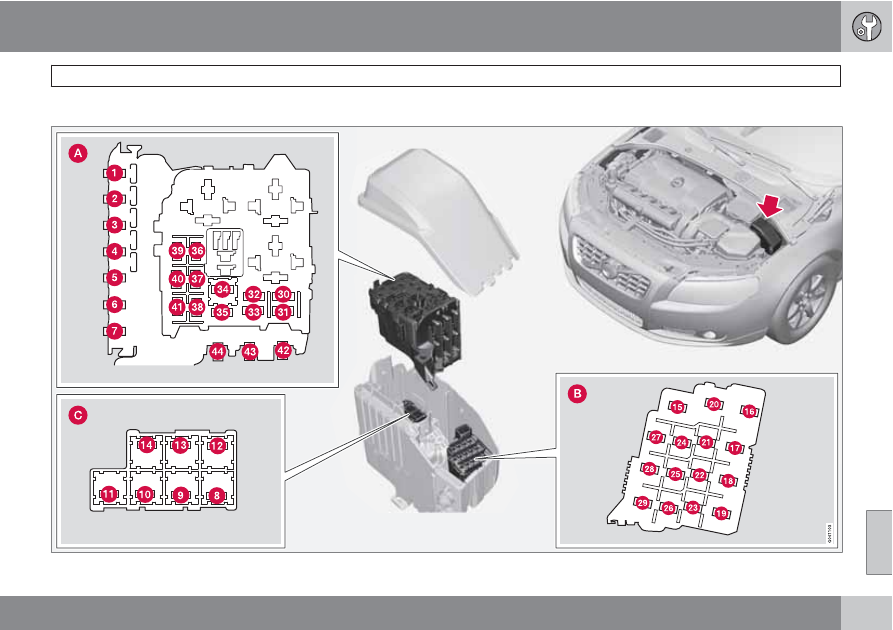

Двигательный отсек

08 Уход и обслуживание

Предохранители

08

372

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Предохранители общего назначения в
двигательном отсеке

Под крышкой находятся щипцы, которые
помогут вам снять и поставить на место
предохранитель.

Позиции (см. предыдущий рисунок)

Двигательный отсек, верхний ряд

Двигательный отсек, передний ряд

Двигательный отсек нижний ряд

Все эти предохранители находятся в блоке
в двигательном отсеке. Предохранители
группы (С) расположены под группой (А).

С внутренней стороны крышки установлена
табличка с расположением предохраните-
лей.

•

Предохранители 1–7 и 42–44 типа "Midi
Fuse" и подлежат замене только в
мастерской

1

.

•

Предохранители 8–15 и 34 типа "JCASE"
рекомендуется заменять в мастерской

1

.

•

Предохранители 16–33 и 35–41 типа
"Mini Fuse".

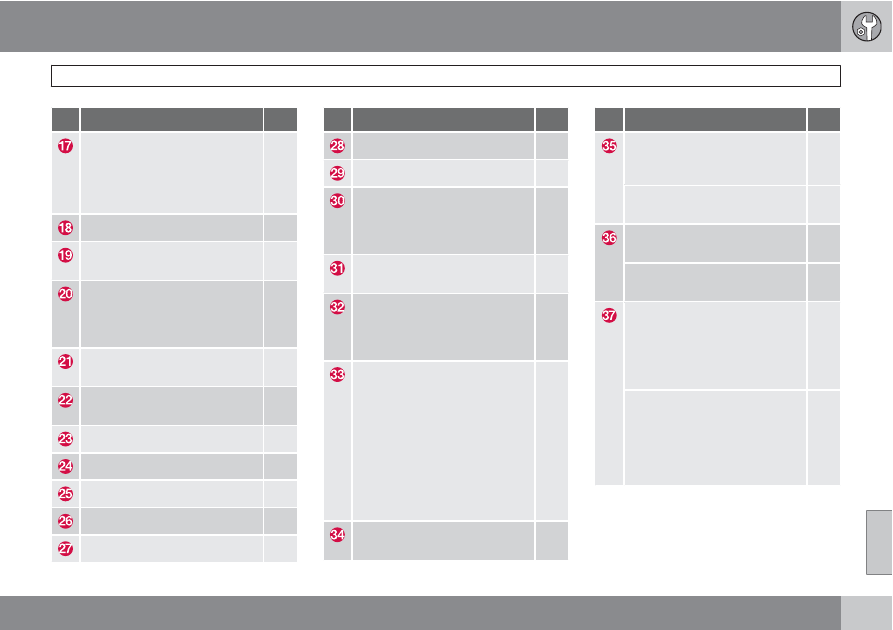

Принцип действия

A

Первичный предохранитель
для центрального электрон-
ного модуля (CEM) с блоком
предохранителей В под пер-
чаточным ящиком

A

50

Первичный предохранитель
для центрального электрон-
ного модуля (CEM) с блоком
предохранителей В под пер-
чаточным ящиком

50

Первичный предохранитель
для токораспределительной
коробки в багажном отделе-
нии

A

60

Первичный предохранитель
для токораспределительной
коробки в салоне с блоком
предохранителей А под пер-
чаточным ящиком

A

60

Первичный предохранитель
для токораспределительной
коробки в салоне с блоком
предохранителей А под пер-
чаточным ящиком

A

60

Принцип действия

A

-

-

Элемент РТС подогрева воз-
духа*

A

100

Омыватели фар*

20

Стеклоочистители ветрового
стекла

30

Стояночный отопитель*

25

Вентилятор в салоне

A

40

-

-

Насос ABS

40

Клапаны ABS

20

-

-

Регулировка высоты света
фар*, активные ксеноновые
фары – ABL*

10

1

Мы рекомендуем официальную станцию техобслуживания Volvo.

08 Уход и обслуживание

 Предохранители

08

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

373

Принцип действия

A

Первичный предохранитель
для центрального электрон-
ного модуля (CEM) с блоком
предохранителей В под пер-
чаточным ящиком

20

ABS

5

Адаптивный по скорости сер-
воусилитель руля*

5

Модуль управления двигате-
лем, модуль управления
трансмиссией, подушки безо-
пасности

10

Форсунки омывателя с элек-
трообогревом*

10

Катушка реле, реле вакуум-
ного насоса (5-цил. бензин)

5

ручка регулировки света

5

-

-

-

-

-

-

Внутренние катушки реле

5

Принцип действия

A

Дополнительные фары*

20

Звуковой сигнал

15

Катушка реле, главное реле
системы управления двигате-
лем, модуль управления дви-
гателем (5-, 6-цил. бензин)

10

Модуль управления транс-
миссией

15

Компрессор A/C (за исключ. 5-
цил. дизель), насос охлаждаю-
щей жидкости (5-цил. дизель
Start/Stop)

15

Катушка реле, реле компрес-
сора А/С (за исключ. 5-цил.
дизель), катушка реле, реле
насоса охлаждающей жид-
кости (5-цил. дизель Start/
Stop)

Катушки реле в токораспре-
делительной коробке холод-
ной зоны двигательного
отсека (Start/Stop)

5

Управляющий электромагнит
стартера

A

30

Принцип действия

A

Катушки зажигания (4-цил.
бензин), модуль управления
накаливанием (5-цил. дизель)

10

Катушки зажигания (5-, 6-цил.
бензин), конденсатор (6-цил.)

20

Модуль управления двигате-
лем (бензин)

10

Модуль управления двигате-
лем (дизель)

15

Клапаны (1,6 л бензин), расхо-
домер воздуха (1,6 л бензин)

Расходомер воздуха (D4162T),
регулировочный клапан
подачи топлива (D4162T)

10

Расходомер воздуха (5-, 6-
цил.), регулировочные кла-
паны (5-цил. дизель), фор-
сунки (5-, 6-цил. бензин),
модуль управления двигате-
лем (6-цил.)

15
