Volvo S80 (2012 год). Руководство - часть 22

03 Среда обитания водителя

Освещение

03

98

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Прод. удал. вкл.свет

Комфортное освещение включается
дистанционным ключом, см. стр. 48, и
используется для дистанционного включе-
ния освещения автомобиля.

При активировании функции с помощью
дистанционного ключа включаются стоя-
ночные огни, лампы во внешних зеркалах
заднего вида, освещение номерного знака,
внутренние потолочные лампы и освещение
порогов.

Продолжительность комфортного освеще-
ния можно установить в системе меню

MY CAR в

Настройки

Настройки

автомобиля

Настройки света

Автомат. освещение

. Описание системы

меню см. стр. 154.

Регулировка формы светового
пятна фар

G021151

Форма светового пятна фар, левостороннее

движение.

G021152

Форма светового пятна фар, правостороннее

движение.

Для предотвращения ослепления встреч-
ного транспорта форму светового пятна
фар можно отрегулировать для право- или
левостороннего движения. Правильно отре-
гулированные фары более эффективно
освещают края дороги.

Активные ксеноновые фары*

G019442

Регулировка формы светового пятна фар.

Нормальное положение – форма свето-
вого пятна отрегулирована для страны,
в которую поставляется автомобиль.

Регулировочное положение – для про-
тивоположного светового пятна.

03 Среда обитания водителя

 Освещение

03

99

ПРЕДОСТЕРЕЖЕНИЕ

Такие фары требуют очень осторожного
обращения, так как питание на ксеноно-
вую лампу подается от высоковольтного
агрегата.

Соответствует ли нормальное положение
право- или левостороннему движению
определяется страной, в которую поставл-
яется автомобиль.

Пример 1

Если автомобиль, поставленный в Швецию,
будет эксплуатироваться в Великобрита-
нии, следует установить соответствующее
положение фар, см. предыдущий рисунок.

Пример 2

Автомобиль, поставляемый в Великобрита-
нию, предназначен для левостороннего
движения, и поэтому в Великобритании
фары устанавливаются в нормальное поло-
жение, см. предыдущий рисунок.

Галогенные фары

Для галогенных фар форма светового пятна
изменяется маскировкой стекла фары.
Форма пятна будет несколько слабее.

Маскировка фар

1.

Перенесите шаблоны А и В для автомо-
билей с левосторонним управлением

или С и D для автомобилей с правосто-
ронним управлением в масштабе 1:2; см.
стр. 101. Воспользуйтесь, например,
копировальным оборудованием с функ-
цией масштабирования:

•

A = LHD Right (левостороннее упра-
вление, правое стекло)

•

B = LHD Left (левостороннее управле-
ние, левое стекло)

•

C = RHD Right (правостороннее упра-
вление, правое стекло)

•

D = RHD Left (правостороннее упра-
вление, левое стекло)

2.

Перенесите шаблон на самоклеящийся
водостойкий материал и вырежьте.

3.

Используйте расчетную линию на
стекле фары, см. пунктирную линию на
стр. 100. Расположите самоклеящиеся
шаблоны на правильном расстоянии от
соответствующей расчетной линии с
помощью рисунка и размеров, приве-
денных ниже:

•

A = ПР правая – прим. 86 мм

•

В = ЛР левая – прим. 40 мм

•

С =ПР правая – 0 мм

•

D = ПР левая – прим. 96 мм

03 Среда обитания водителя

Освещение

03

100

Расположение шаблонов

G033954

Верхний ряд: автомобиль с левосторонним управлением, шаблоны А и В. Нижний ряд: автомобиль с правосторонним управлением, шаблоны С и D.

03 Среда обитания водителя

 Освещение

03

101

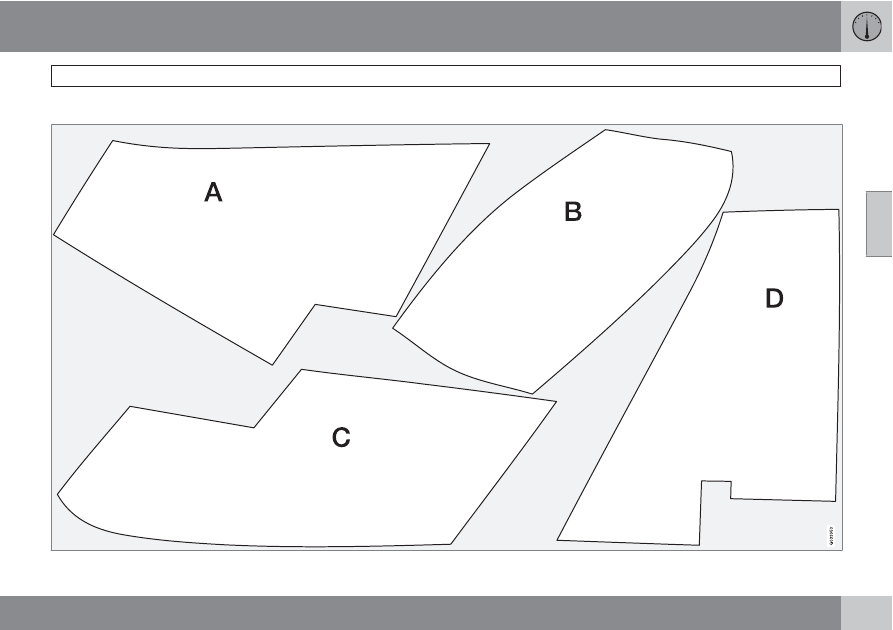

Шаблоны для галогенных фар
