Пикап Volkswagen Amarok (2010 год). Технические характеристики

Что означает Amarok?

Присвоение имени

Название Amarok берет свое начало из языка
индейцев:инуитов, коренных жителей арктических
районов центральной и северо:восточной части
Канады и Гренландии. Оно означает гигантского
волка из мифов инуитов, охотящегося ночью
в одиночку. В языках романской группы это
название одновременно звучит как выражение
«Он любит камни».

Под названием Amarok слиты воедино:

мощность

долговечность и стойкость

удачный симбиоз надёжности
и современных технологий

Обзор

Наиболее яркие особенности Amarok

●

доступен с двухдверной (одинарной) или
четырёхдверной (двойной) кабиной

●

один бензиновый и два дизельных двигателя
в качестве силовых агрегатов на выбор,
в зависимости от рынка

●

6:ступенчатая МКП

●

на выбор, подключаемый или постоянный
полный привод 4MOTION, или задний привод

●

надёжная и прочная конструкция ходовой части

●

неразрезной задний мост на рессорах с двумя
вариантами рессор

●

масса буксируемого прицепа до 2800кг

●

широкая грузовая платформа

Amarok с одинарной кабиной

s463_003

Amarok с двойной кабиной

s463_189

s463_190

Введение

Варианты комплектации Amarok 2010

Amarok поставляется в трёх вариантах комплектации:

●

Базовое исполнение (Basis)

●

Trendline

●

Highline

Базовое исполнение (Basis)

Базовая комплектация Amarok имеет наиболее выраженные черты коммерческого автомобиля.
В базовой комплектации Amarok имеет:

16:дюймовые стальные колёсные диски

механические стеклоподъёмники

механические замки дверей

механическую регулировку зеркал

неокрашенные передний бампер, ручки дверей и корпуса наружных зеркал заднего вида чёрного цвета

по выбору, с одиночной (Single Cab), или двойной (Double Cab) кабинами.

s463_057

Trendline

Этот вариант комплектации обозначается также как автомобиль двойного назначения. Он интересен как
с точки зрения чистой эксплуатации в качестве коммерческого автомобиля, так и для частных клиентов.
В комплектации Trendline Amarok имеет:

16:дюймовые алюминиевые колёсные диски

электрические стеклоподъёмники

электрические замки дверей

электроприводы регулировки зеркал

передний бампер, ручки дверей и корпуса
наружных зеркал заднего вида, окрашенные
в цвет автомобиля.

Highline

Комплектации Highline является максимальной комплектацией для пикапа, учитывающей самые высокие
требования клиентов. Важнейшими внешними отличительными признаками комплектации Highline являются:

17:дюймовые алюминиевые колёсные диски

колёсные арки с расширителями

климатическая установка Climatronic

частичная отделка салона кожей

хромированные элементы переднего бампера

ручки дверей, окрашенные в цвет кузова

частично хромированные корпуса наружных
зеркал заднего вида

подножки*

стайлинговые балки*

защита моторного отсека*

* дополнительное оборудование

s463_039

s463_056

Введение

Габаритные размеры

Длина

5254 мм

Ширина

1944 мм

Высота

1834мм

База

3095 мм

Колея передних колес

1648 мм

Колея задних колес

1644 мм

Длина грузовой
платформы

1555 мм

Ширина грузовой
платформы

1620 мм

Грузовая платформа

2,52м

Ширина грузовой
площадки между
нишами колёсных арок

1222 мм

Высота борта

508 мм

Массовые и другие характеристики

* 2,0 л:120кВт, битурбо, подключаемый привод 4MOTION,
листовые рессоры Heavy:Duty
** в зависимости от исполнения задней оси
*** ML1 (только водитель)

Разрешенная макс. масса

3040 кг*

Снаряжённая масса
с водителем

2178кг*

Макс. грузоподъёмность

660:1000кг**

Макс. разрешённая нагрузка
на заднюю ось

1860кг

Масса буксируемого прицепа
с тормозной системой, макс.

2800кг

Макс. нагрузка на крышу

100кг

Макс. разрешенная масса
автопоезда

5500кг

Макс. вертикальная нагрузка
на шаровой наконечник ТСУ

120кг

249***

3095
5254

898

1261

1555

1944

508

780

[все размеры указаны в мм]

162

122

Технические характеристики

Габаритные размеры

Amarok с двойной кабиной

1648

1644

s463_041

s463_043

s463_044

s463_042

249***

1644
1944

508

780

[все размеры указаны в мм]

162

122

Amarok с одинарной кабиной

Габаритные размеры

Длина

5254 мм

Ширина

1944 мм

Высота

1820мм

База

3095 мм

Колея передних колес

1648 мм

Колея задних колес

1644 мм

Длина грузовой
платформы

2205 мм

Ширина грузовой
платформы

1620 мм

Грузовая платформа

3,57м

Ширина грузовой
площадки между
нишами колёсных арок

1222 мм

Высота борта

508 мм

1648

2205

3095
5254

898

1261

s463_044

s463_144

s463_112

s463_043

ML1 — ML3 = массовые характеристики
с 1 по 3
Технические характеристики касаются
заданных массовых характеристик
согласно стандарту DIN 70020.

Введение

Размеры салона

Размеры салона

Количество посадочных мест

Длина пространства для ног, спереди 1019 мм

Длина пространства для ног, сзади

865 мм

Расстояние от подушки переднего
сиденья до потолка

1026 мм

Расстояние от подушки заднего
сиденья до потолка

1008 мм

Высота до нижней кромки проёма
передней двери (высота входа)

520 мм

Высота входа задней двери

529 мм

Высота передних сидений

331 мм

Высота задних сидений

364 мм

Amarok с двойной кабиной

Amarok с одинарной кабиной

Размеры салона

Количество посадочных мест

Длина пространства для ног, спереди 1019 мм

Расстояние от подушки переднего
сиденья до потолка

1026 мм

Высота до нижней кромки проёма
передней двери (высота входа)

520 мм

Высота передних сидений

331 мм

Другие технические характеристики

*** ML1

Диаметр разворота

12,95м

Дорожный просвет, спереди

249 *** мм

Глубина преодолеваемого брода

500 мм

Объём топливного бака

80л

Коэффициент аэродинамичес:кого
сопротивления

0,43 c

s463_145

s463_126

Кузов

Рамная конструкция кузова

Amarok имеет прочную раму лестничного типа, выпускаемую в двух вариантах: для исполнения с двухдверной
или четырёхдверной кабиной. Обе версии различаются устройством защиты от бокового удара и количеством
и положением опорных точек для грузовой платформы (Cargo Box) и кабины. То есть грузовая платформа
крепится к раме независимо от кабины.

Кронштейн для двигателя и крепления рычагов
подвески приварены к раме.
Поскольку в конструкции рамы не применялись
высокопрочные и особо высокопрочные стали,
ремонт рамы можно проводить в соответствии
с действующим руководством по ремонту
с применением сварки плавящимся электродом
в активном газе (сварки в CO

структура рамы Amarok с двойной кабиной

структура рамы Amarok с одинарной кабиной

Опорные точки грузовой платформы (Cargo Box)

Опорные точки кабины

Защита от бокового удара

s463_148

s463_169

s463_150

s463_149

s463_170

Кузов

Конструкция кабины

Двойная кабина

Двойная кабина позволяет с удобством разместить
5 человек.

Для защиты от коррозии она полностью
оцинкована.
Двойная кабина привинчена к раме лестничного
типа в шести точках крепления. Она может
сниматься и устанавливаться в сборе со всем
оборудованием кабины.

Все варианты комплектации можно заказать
с двойной кабиной.

Одиночная кабина

Одиночная кабина в базовой комплектации
устанавливается серийно. В ней достаточно места
для размещения двух человек. Одиночная кабина
тоже полностью оцинкована и может сниматься и
устанавливаться в сборе со всем оборудованием
кабины.

s463_183

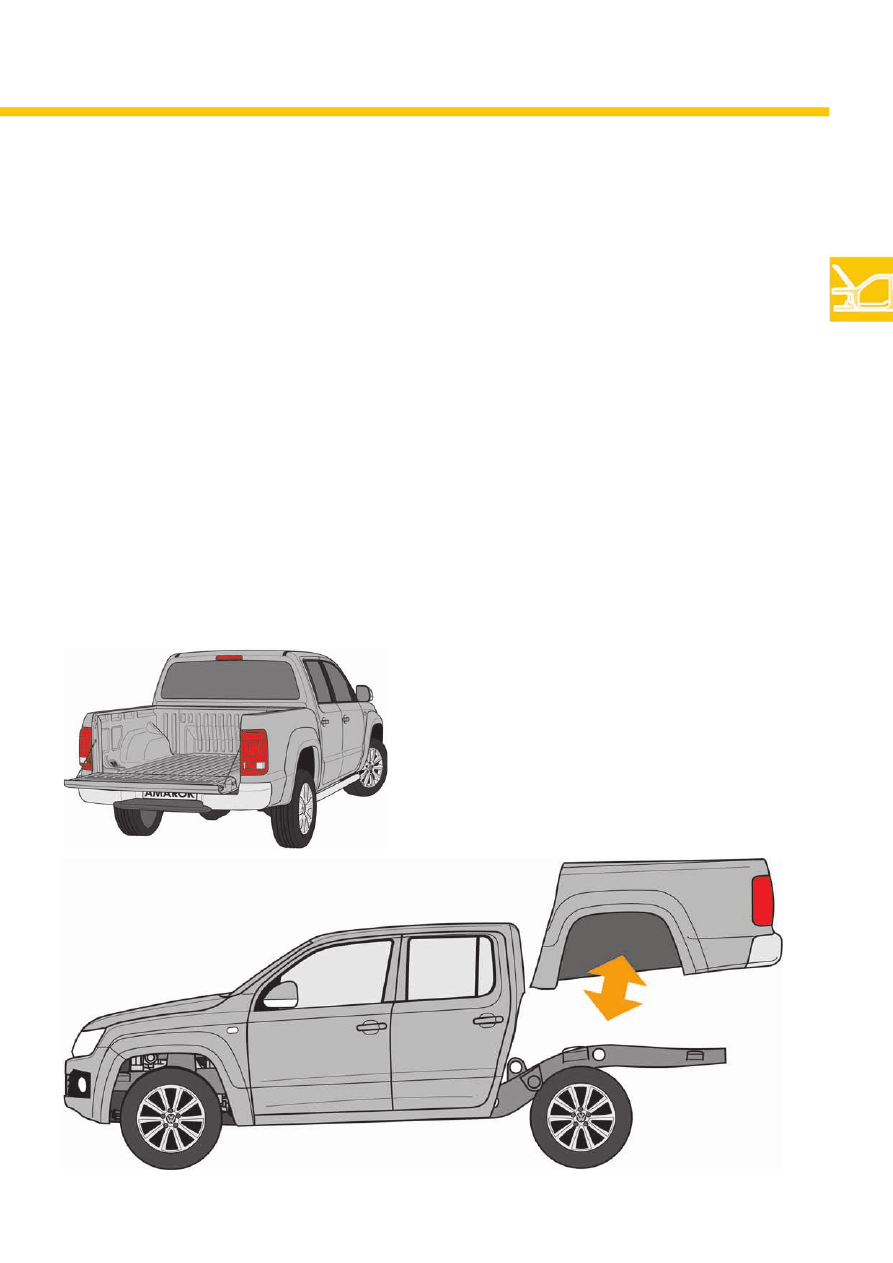

Грузовая платформа

Ширина грузовой платформы (Cargo:Box) между
нишами колёсных арок составляет 1,22 м.
Она позволяет погрузить европалету поперёк
направления движения.

Другими преимуществами грузовой платформы
является очень большая высота бортов и очень
низкая для пикапа погрузочная высота.

Грузовая платформа полностью оцинкована и
снимается с рамы в сборе.

Отличительными признаками грузовой платформы
для двойной/одиночной кабины являются размеры
и количество, а также расположение точек
крепления.

s463_184

s463_053

Кузов

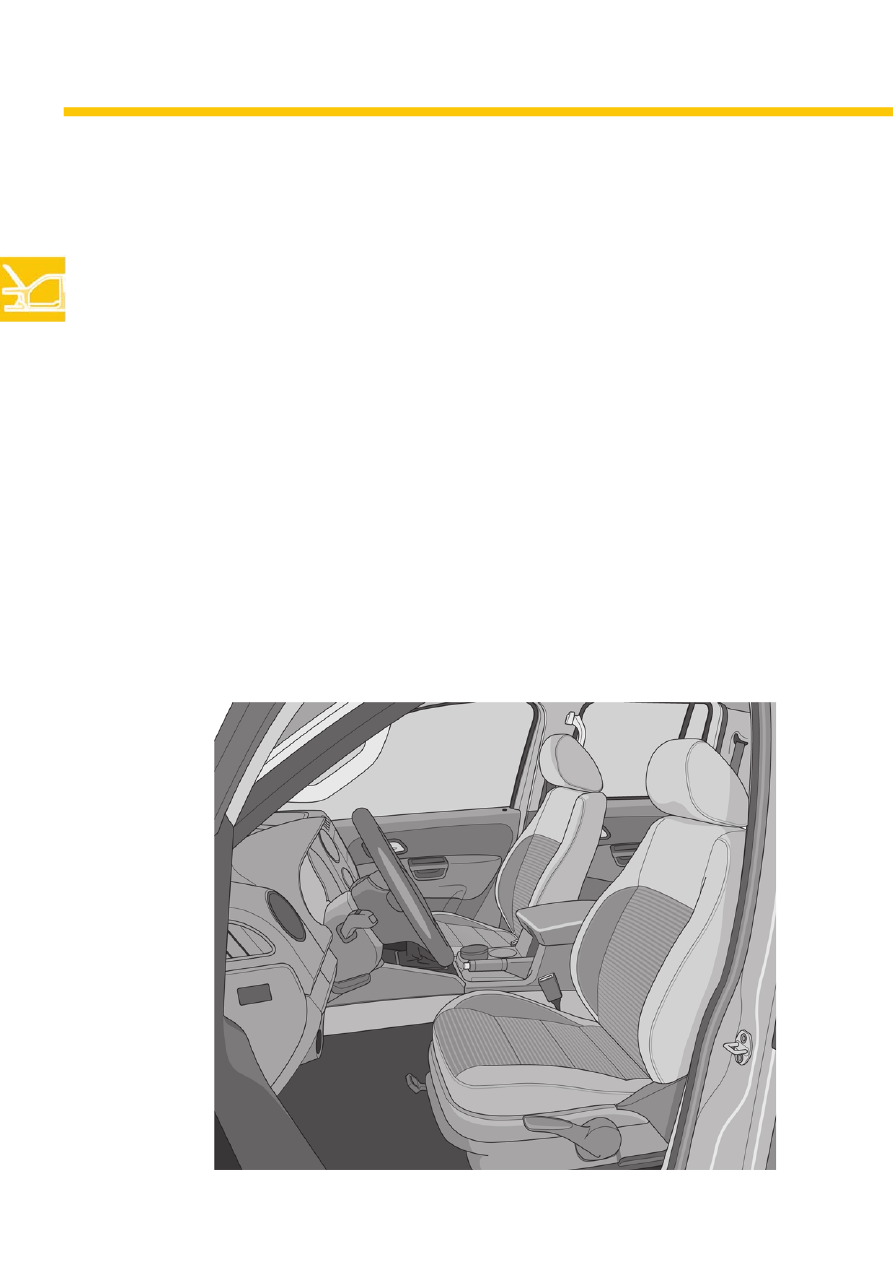

Оборудование салона

Салон Amarok обеспечивает исключительный простор и комфорт. Сиденья водителя и переднего пассажира
регулируются по высоте. Большие дверные проёмы делают лёгкими посадку и высадку. Эргономичную посадку
обеспечивает и регулируемая по высоте и вылету рулевая колонка. Все органы управления в кабине удобно
расположены и всегда под рукой.

Концепция размещения багажа

Салон Amarok в передней и задней части предлагает множество мест для размещения багажа и мелких
предметов.

Вещевые отсеки передней панели

Концепция размещения багажа включает карманы в обивке дверей и отсеки в передней панели.
В центральной консоли имеется вещевой отсек и подстаканник. Передний подстаканник в исполнении
для курящих служит гнездом для пепельницы.
Отсек для очков в обивке потолка установлен в автомобилях без автономного отопителя. Завершают перечень
мест для хранения выдвижные ящики в основаниях сидений и многофункциональные крепления на передней
панели.

s463_094

Многофункциональные крепления
на передней панели

В обоих мультифункциональных креплениях можно
установить допущенные к применению аксессуары
Volkswagen. К ним относятся, к примеру, кассетные
держатели, зажимы для бумаги, подстаканники или
магнитные держатели.

многофункциональные крепления

Отделение для очков

У автомобилей без автономного отопителя это
отделение размещено в обивке потолка. Оно
позволяет разместить небольшие и лёгкие
предметы, например такие, как очки.

Если автомобиль дополнительно оборудован
автономным отопителем VW, отделение для очков
не устанавливается, а на его месте размещается
дисплей в потолке.

Вещевой ящик под передними сиденьями

Ещё одну возможность размещения вещей в салоне
дают вещевые ящики под сиденьями водителя и
переднего пассажира. Они выдвижные и позволяют
разместить, к примеру, дорожные карты.

отделение для очков

открытый выдвижной ящик

s463_111

s463_164

s463_165

Кузов

Вещевой ящик в центральной консоли

У Amarok в комплектации Trend и Highline под
средним подлокотником также имеется вещевой
отсек. Доступ к нему открывается при откидывании
подлокотника вверх. В отсеке можно хранить
мелкие предметы.

Вещевой отсек на передней панели

В верхнюю часть передней панели по центру
интегрирован вещевой отсек с розеткой на 12В.
Если Amarok поставляется без подушки
безопасности переднего пассажира, то вместо
модуля подушки безопасности переднего
пассажира устанавливается ещё один вещевой
отсек на верхней стороне передней панели.

Открытый вещевой ящик

12:вольтная розетка

s463_166

s463_151

Вещевые отсеки в задней части
салона

И в задней части салона у Amarok имеются
дополнительные места для размещения вещей:

карманы в обивке дверей

вещевой ящик в центральной консоли

вещевой отсек за подушкой заднего сиденья.

Вещевой отсек за подушкой заднего
сиденья

Доступ к этому вещевому отсеку открывается при
складывании спинки заднего сиденья вперёд. В нём
достаточно места для размещения знака аварийной
остановки, бортового инструмента и ремонтного
комплекта Tirefit Set. По заказу здесь может
размещаться домкрат.

Предусмотрен для размещения знака аварийной

остановки и бортового инструмента

s463_064

s463_065

Системы пассивной безопасности

Преднатяжители
ремней безопасности и
подушки безопасности

В зависимости от рынка, для Amarok можно
заказать следующие конфигурации системы
подушек безопасности:

подушка безопасности водителя

подушки безопасности водителя и переднего
пассажира без возможности отключения
подушки безопасности переднего пассажира

подушки безопасности водителя и переднего
пассажира с возможностью отключения подушки
безопасности переднего пассажира

с передними боковыми подушками
безопасности (комбинированные подушки
безопасности Thorax для защиты головы и
туловища)

без боковых подушек безопасности

без подушек безопасности

Если автомобиль оборудован подушками
безопасности устанавливаются преднатяжители
ремней безопасности с зубчатой рейкой.

Amarok можно заказать с системой
предупреждения о непристёгнутых ремнях
безопасности и без такой системы.

Преднатяжители ремней
безопасности с зубчатой рейкой

В качестве преднатяжителей ремней безопасности
на Amarok применены электрические
преднатяжители. Ремень подтягивается с помощью
зубчатой рейки внутри корпуса преднатяжителя.

включающий механизм

с зубчатой рейкой

катушка ремня

безопасности

корпус

Дополнительная информация о
преднатяжителях ремней безопасности
приведена в программе самообучения
SSP 353 «Системы пассивной
безопасности».

подушка

безопасности

водителя

подушка
безопас:
ности
переднего
пассажира

комбинирован:

ные подушки

безопасности

для защиты

головы и

туловища

преднатя:

житель

ремня

безопасности

комбини:
рованные
подушки
безопас:
ности для
защиты
головы и
туловища

преднатя:
житель
ремня
безопас:
ности

s463_149

s463_114

s463_185

Подушки безопасности водителя
и переднего пассажира

Если Amarok оснащён подушкой безопасности
водители и/или переднего пассажира, то
срабатывание инициируется интегрированными
в блок управления подушек безопасности
датчиками.

Отключение подушки безопасности
переднего пассажира

Замок:выключатель для отключения подушки
безопасности переднего пассажира расположен
на наружной стороне передней панели со стороны
преднего пассажира.

Комбинированные подушки
безопасности Thorax для защиты
головы и туловища в сиденьях
водителя и переднего пассажира

В зависимости от комплектации, в в боковины
спинок передних сидений установлены
комбинированные подушки безопасности Thorax
для защиты головы и туловища. При боковом ударе
они защищают голову и верхнюю часть туловища
от получения травм при ударе о кузов.
Для срабатывания подушек датчики бокового удара
установлены в стойки В.

подушка
безопасности
водителя в рулевом
колесе

подушка безопасности

переднего пассажира

над вещевым ящиком

газогенератор

комбинированные подушки безопасности
для защиты головы и туловища

s463_107

s463_106

s463_192

s463_149

s463_194

s463_115

корпус подушки
безопасности

Двигатели

Двигатель 2,0л 120кВт TDI с двойным наддувом

Особенности

Выпускной коллектор с модулем двойного
наддува

Блок цилиндров с дополнительными каналами
для охлаждения

Поршни с охлаждающей кольцевой канавкой

Максимальный крутящий момент в 400Нм
двигатель развивает при 1500 об/мин.
Максимальная мощность в 120кВт достигается
при 4000 об/мин.

Буквенные обозначения
двигателя

CDCA

Конструктивное
исполнение

4:цил. дизельный
двигатель

Рабочий объём

1968см

Диаметр цилиндра

81 мм

Ход поршня

95,5 мм

Кол:во клапанов на
цилиндр

Степень сжатия

16,5 : 1

Макс. мощность

120кВт при 4000 об/
мин

Макс. крутящий момент

400Нм при 1500
: 2500об/мин

Система управления
двигателя

EDC 17CP 20

Турбонагнетатель

модуль двойного
наддува

Система впрыска

Common:Rail

Сажевый фильтр

отсутствует: Евро 3,
Евро 4 да: Евро 5, PL5

Рециркуляция ОГ

есть

Соответствие нормам
токсичности ОГ

Евро 3, Евро 4, Евро 5,
PL5

Внешняя скоростная характеристика
(кривые мощности и крутящего момента)

550

500

450

400

350

300

250

200

150

[Н·м]

кВт

1000 2000 3000

4000 5000

[об/мин]

Мощность, кВт
Крутящий момент, Н·м

600

Amarok 2010 предлагается с тремя вариантами двигателей:

2,0л 120кВт TDI с двойным наддувом (Biturbo)

2,0л 90кВт TDI с турбонагнетателем с изменяемой геометрией (VTG)
(VTG — турбонагнетатель с изменяемой геометрией турбины)

2,0л 118кВт TSI

100

110

120

s463_036

s463_168

Технические характеристики

Пикап Volkswagen Amarok (2010 год). Технические характеристики - часть 1
