Bracket for
generator,
compressor
and power
steering
pump

 Removing:



- Move

lock
carrier
into
service
position.



- Remove

ribbed
belt



- Remove

generator
and
power
steering
pump.

- Remove

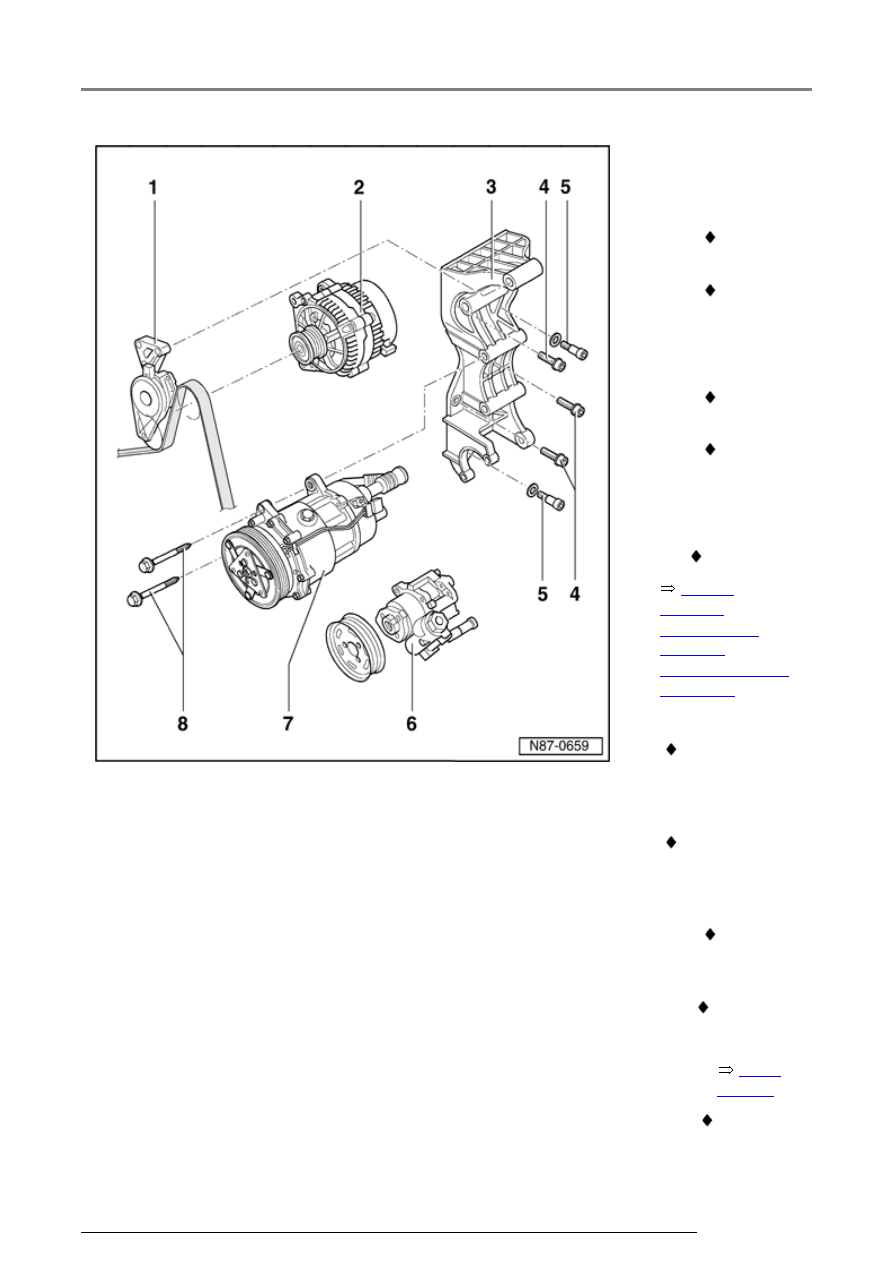

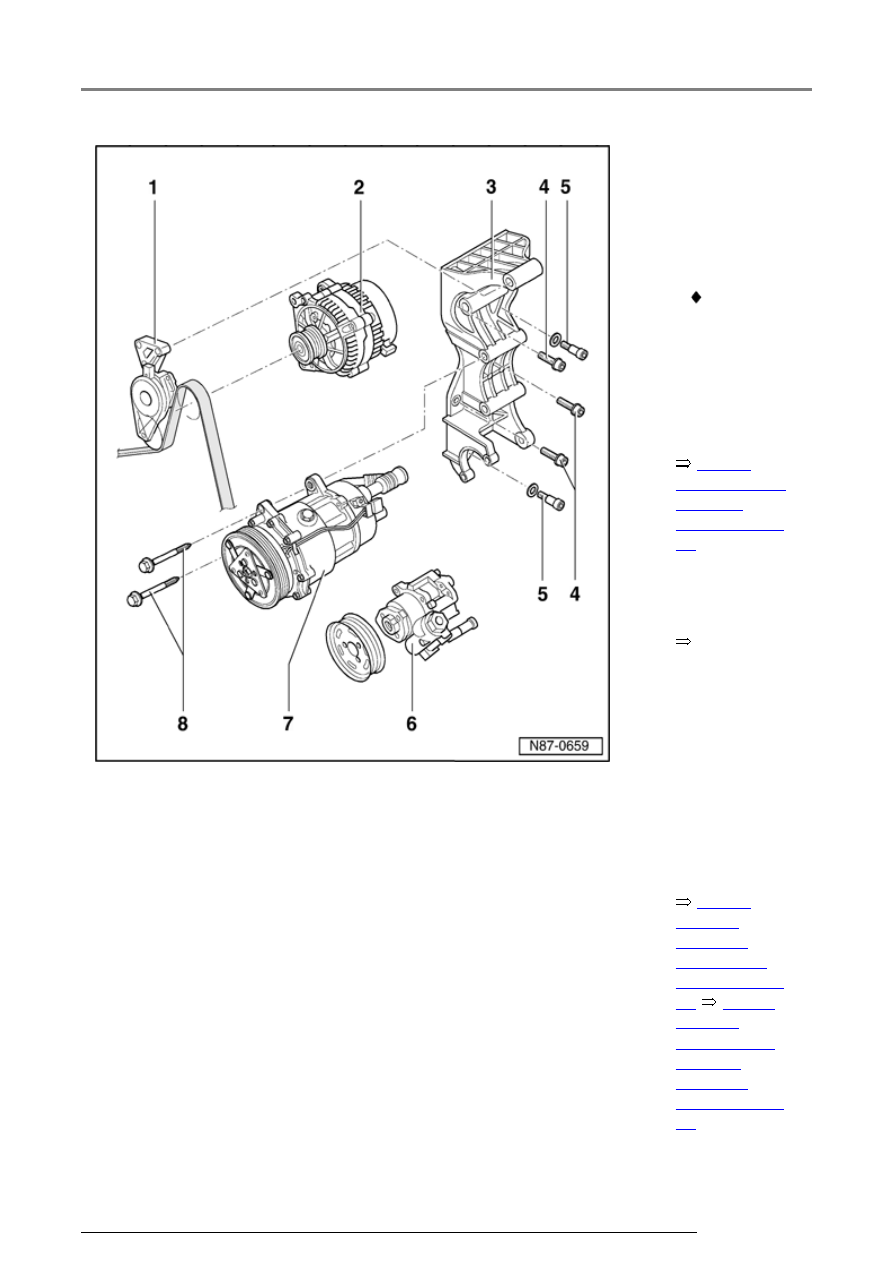

Compressor bracket, removing and installing

13/2/2005



bolts -8-



- Remove

compressor
from
bracket
and
suspend
with wire
on body.



- Remove

socket
head
bolts -4-
and -5-.



- Remove

bracket
from
engine
block.

Compressor bracket, removing and installing

13/2/2005

87-151







Repair

Manual,
Suspension,
Wheels,
Steering, Repair
Group 48



4 - Socket

head bolt
M8x30

 25 Nm

(18 ft lb)

 Qty. 3

5 - Socket

head bolt
M8x28

 25 Nm

(18 ft lb)

 Qty. 2

6 - Power

steering
pump

 Removing:

7 - Compressor

 Manufacturer:

Sanden,
designation:
SD7V16

 Manufacturer:

Zexel,
designation:
DCW-17D

 With A/C

clutch -
N25-

 -N25-

(Sanden),
servicing:



Page

87-158

 .



-N25-
(Zexel),

Compressor bracket, removing and installing

13/2/2005

servicing:



Page

87-166

 .

8 - Bolt

M10x112

 45 Nm

(33 ft.
lb.)

Compressor bracket, removing and installing
