87-62





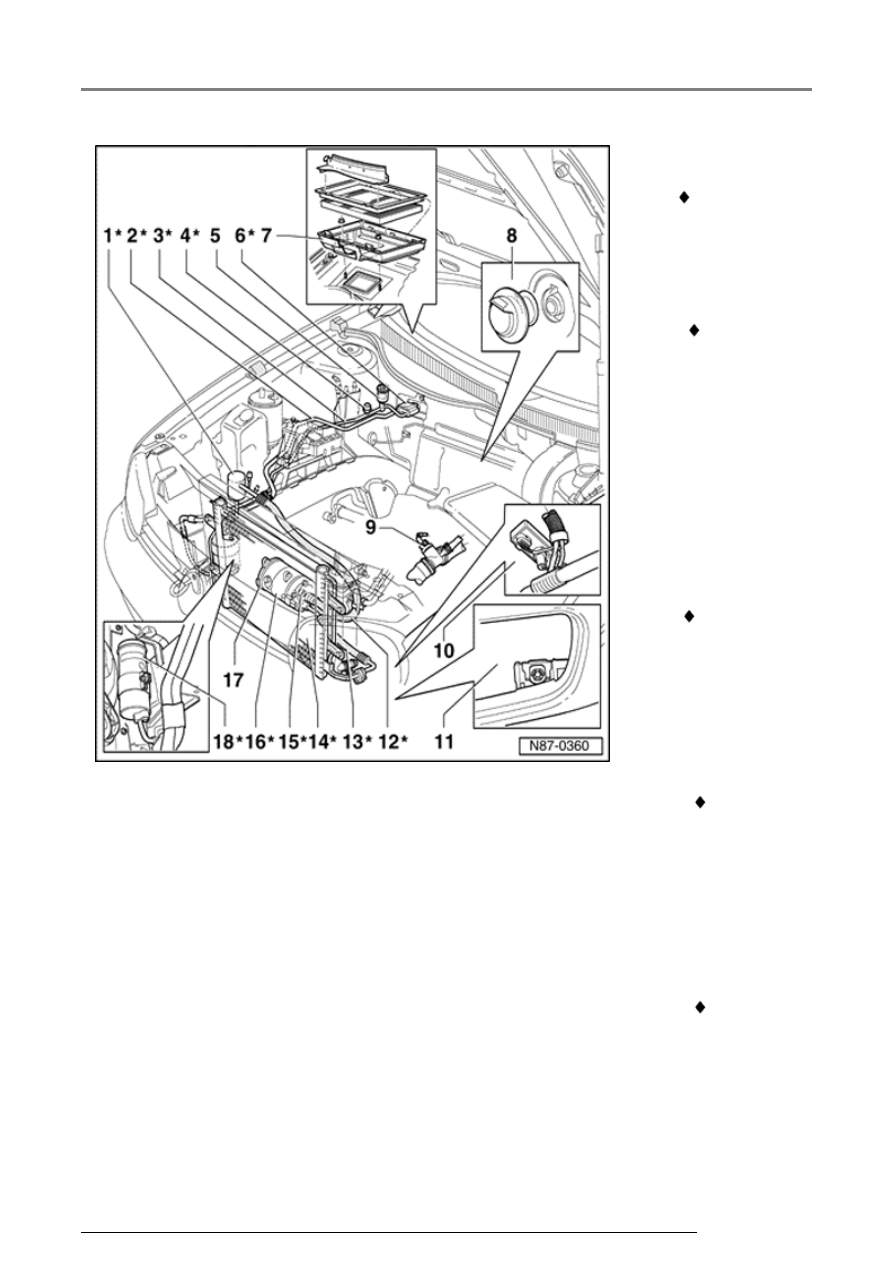

Climatronic
components
in engine
compartment,
servicing



CAUTION!



Before
beginning
repairs:



Notes:



Switch off all
electrical
consumers.





Switch off
ignition.





Remove
ignition key
from ignition
switch.



 System

components
marked with
an asterisk *
can only be
serviced or
replaced
after
discharging
refrigerant
system. Use
Kent Moore
ACR4 or
equivalent.

 Before

carrying out
any work on
the A/C
refrigerant
system, refer
to A/C
refrigerant
system
safety

Climatronic

13/2/2005

measures



Page 87-69

 .

Climatronic

13/2/2005

87-63





1 - Damper*

 In

refrigerant
hose from
expansion
valve to
compressor.

 With low

pressure
service
valve
where
applicable
(use only
use Kent
Moore
ACR4 or
equivalent)

2 - Refrigerant

hose*

 From

expansion
valve to
compressor
(with
damper)

3 - Refrigerant

pipe*

 From

receiver
drier to
expansion
valve

4 - High

pressure
service
valve*

 Only use

Kent
Moore
ACR4 or
equivalent

Climatronic

13/2/2005

87-64





5 - A/C

pressure
switch -
F129- or
high
pressure
sensor -
G65-

 A/C

pressure
switch or
sensor can
be
removed
without
discharging
refrigerant
system.

 Tightening

torque 8
Nm (71
in.lb)

 Always

replace
O ring
(note
Part
No.).

 -F129-

checking



Page

87-100



 -G65-

checking



Page

87-102





-F129-
and -
G65-
can also
be
checked
using
VAS
5051 in
mode

Climatronic

13/2/2005
