87-46





24

-

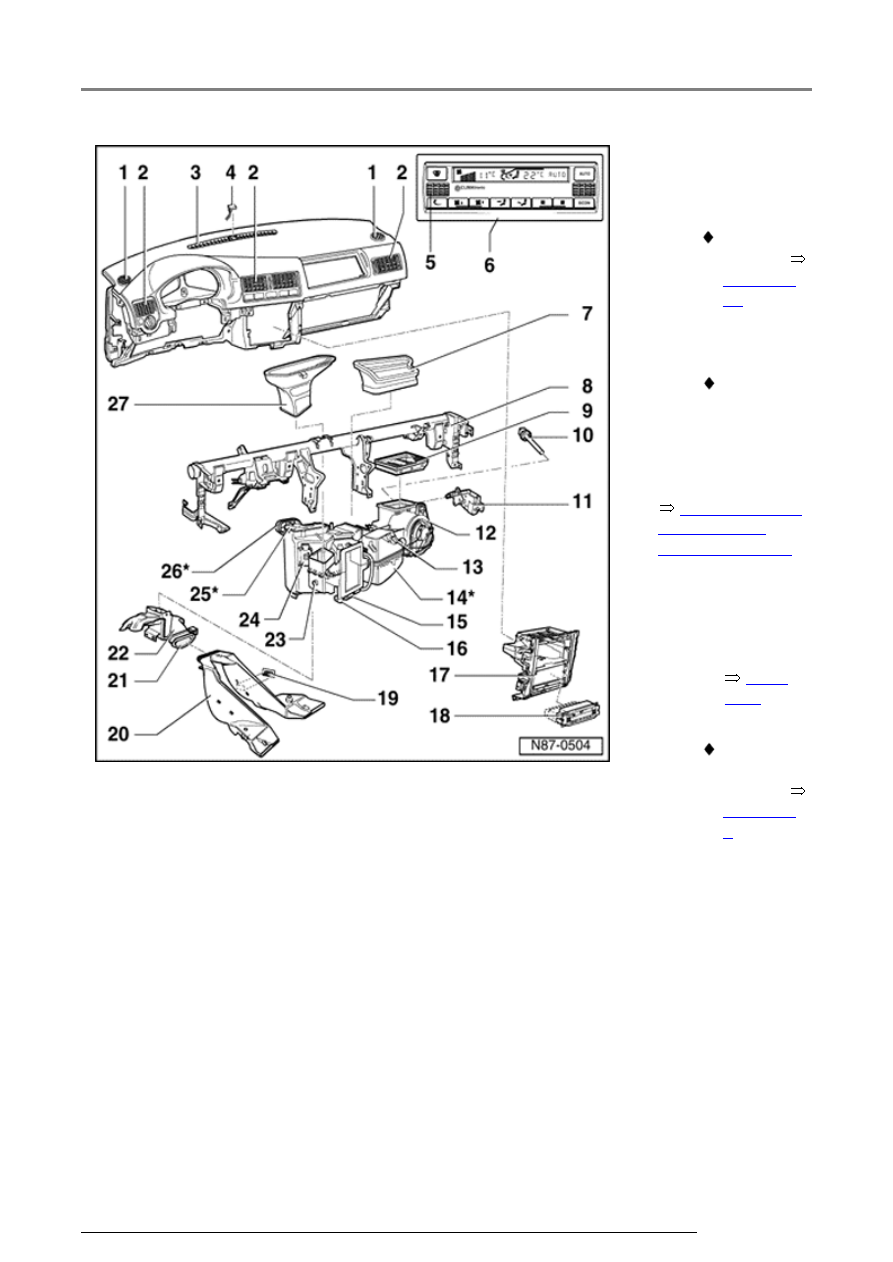

Footwell/defroster
flap motor -V85

 Checking

Repair Group
01 or use VAS
5051 in mode
"Guided Fault
Finding"



Page 87-29

 Removing

Page 87-54

 Replacing and

adjusting:



- Initiate Basic

setting,
function 04



Page 01

1

 ,

Climatronic,
OBD.

25 - Heater core*

 Always

replace
coolant after
removal or
replacing

 Removing

Page 87-114

Heating and
A/C unit,
removing

Climatronic

13/2/2005

87-47







Repair Manual,

Body Interior,
Repair Group 70



26

-

Heater
core/bulkhead
seal*

 Installation

position



Page 80-
21

 , Fig. 2

27 - Defroster

duct

 Replacing:



- Remove

instrument
dash
panel



- Loosen

instrument
panel
cross
member



Page

80-8

 , Fig.

5.

 Note

installation
position



Page 80-
6

 , Fig. 2

Climatronic

13/2/2005

87-48





Removing



Repair Manual, Body Interior,

Repair Group 68



Installing

Lubricate seal with oil when
installing.

Fig. 1

Sender for outlet
temperature, floor outlet
-G192-, removing and
installing

-  Remove trim under the steering

column.

-  Disconnect electrical connector

from floor outlet temperature
sender -G192-.

-  Turn temperature sender -1- 90

and take out from housing -2-.

Climatronic

13/2/2005

87-49

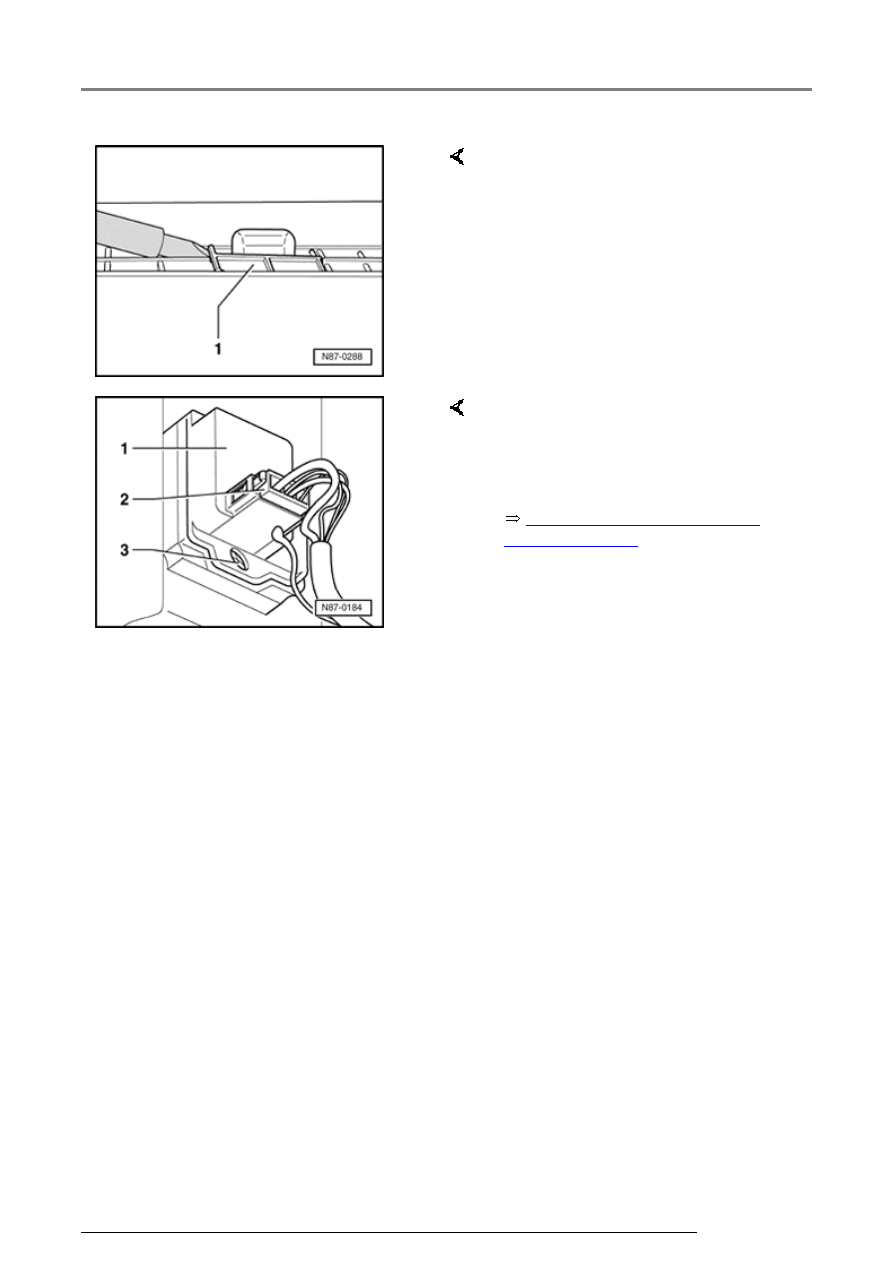

Fig. 2

Sunlight photo sensor -
G107, removing

-  Unclip sunlight photo sensor -1-

with screwdriver.





Repair Manual, Body Interior,

Repair Group 68



Fig. 3

Control module for fresh
air blower -J126-,
removing

-  Remove glove box.

-  Disconnect electrical connector -

2- and remove screw -3-.

-  Remove -J126-.

Climatronic
