 Replacing

and
adjusting:



- Code

Climatronic
control
module,
function 07
and then
initiate
Basic
setting,
function 04
using VAG
1551 Scan
Tool (ST)



Page 01-

1

 ,

Climatronic,
OBD.

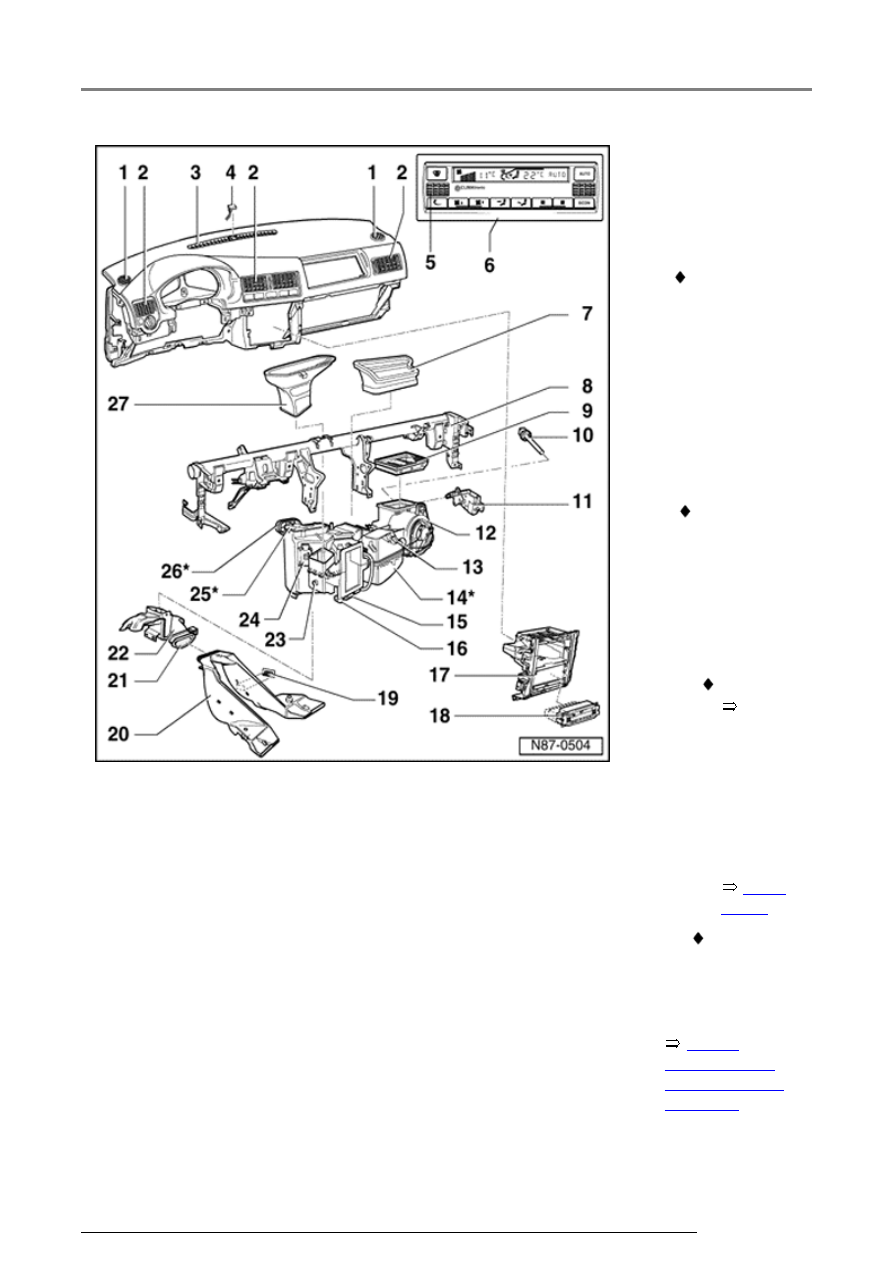

7

-

Intermediate
duct

8 - Instrument

panel
cross
member

 Loosening

and
tightening



Page

80-9

 , Fig.

5

9 - Dust and

pollen
filter

 With

activated
charcoal
filter

 Removing

and
installing



Page

80-8

 , Fig.

4

Climatronic

13/2/2005

87-40







Repair

Manual, Body
Interior, Repair
Group 68



10

-

Fresh air
intake duct
temperature
sensor -
G89-

 Function:

Temperature
sensor
controls
temperature
flap and
fresh air
blower
depending
on
temperature

 In event of

malfunction:
outside
temperature
sensor -
G17- value
is used
instead.

 Checking

 Repair

Group 01
or use
VAS
5051 in
mode
"Guided
Fault
Finding"



Page

87-29



 Replacing:



- Remove

glove
box.

- Reach

behind

Climatronic

13/2/2005

Note:

If it is not
possible to
remove sensor
as described
above:

- Remove
instrument panel



Repair

Manual, Body
Interior, Repair
Group 70

 .

- Loosen
instrument panel
cross member



Page 80-9

 ,

Fig. 5

- Partially
remove heating
and A/C unit.



heating
and
A/C
unit.



- Turn

temperature
sensor 90
and pull
out.

 Lubricate

seal with
oil when
installing.

Climatronic

13/2/2005

87-41





11 - Air flow

flap
motor -
V71-

 Also

operates
fresh and
recirculating
air flap

 Checking

 Repair

Group 01
or use
VAS
5051 in
mode
"Guided
Fault
Finding"



Page

87-29



 Removing



Page

87-54



 Replacing

and
adjusting:



- Initiate

Basic
setting,
function 04
using VAG
1551 Scan
Tool (ST)



Page 01-

1

 ,

Climatronic,
OBD.

12 - Fresh

air
blower -
V2-



Checking

 Repair

Group 01

Climatronic

13/2/2005
