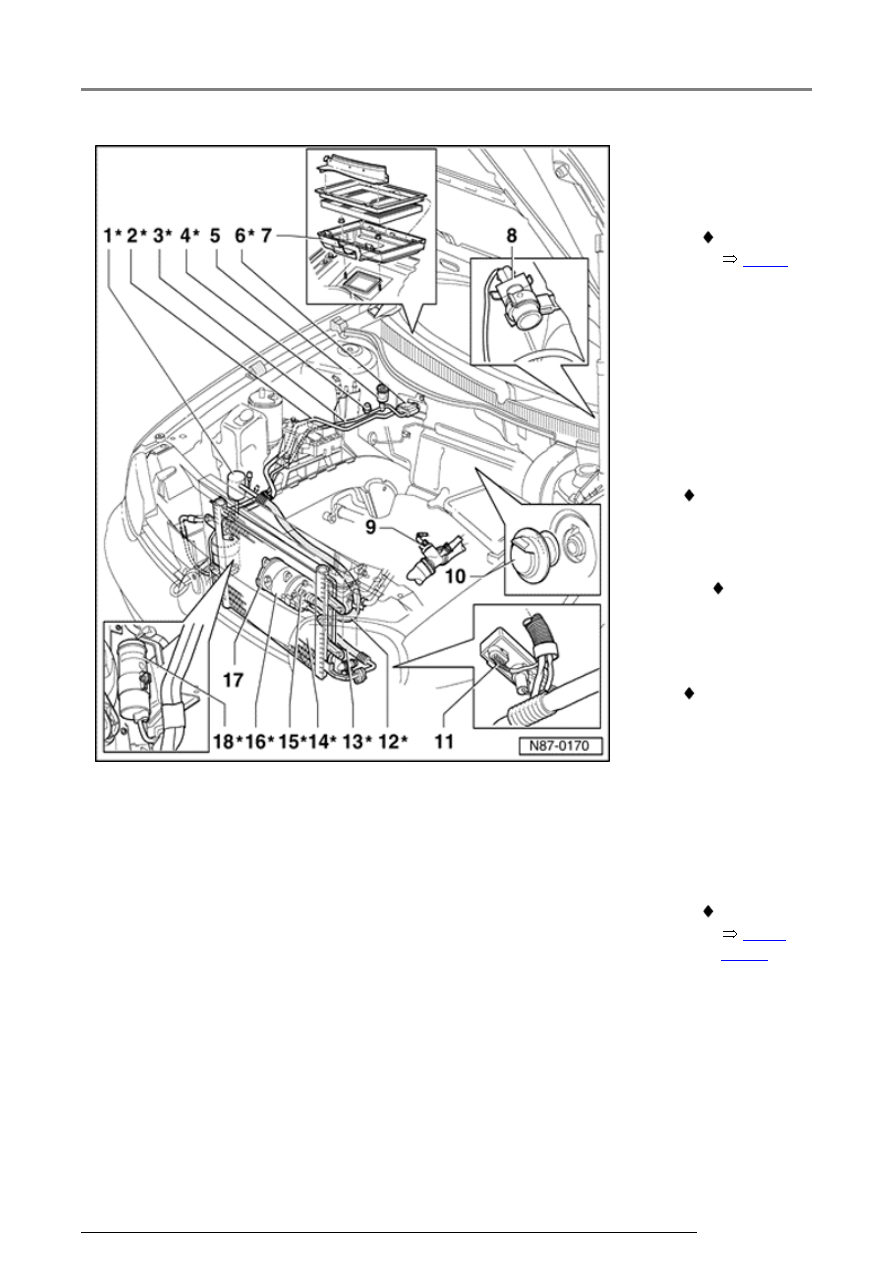

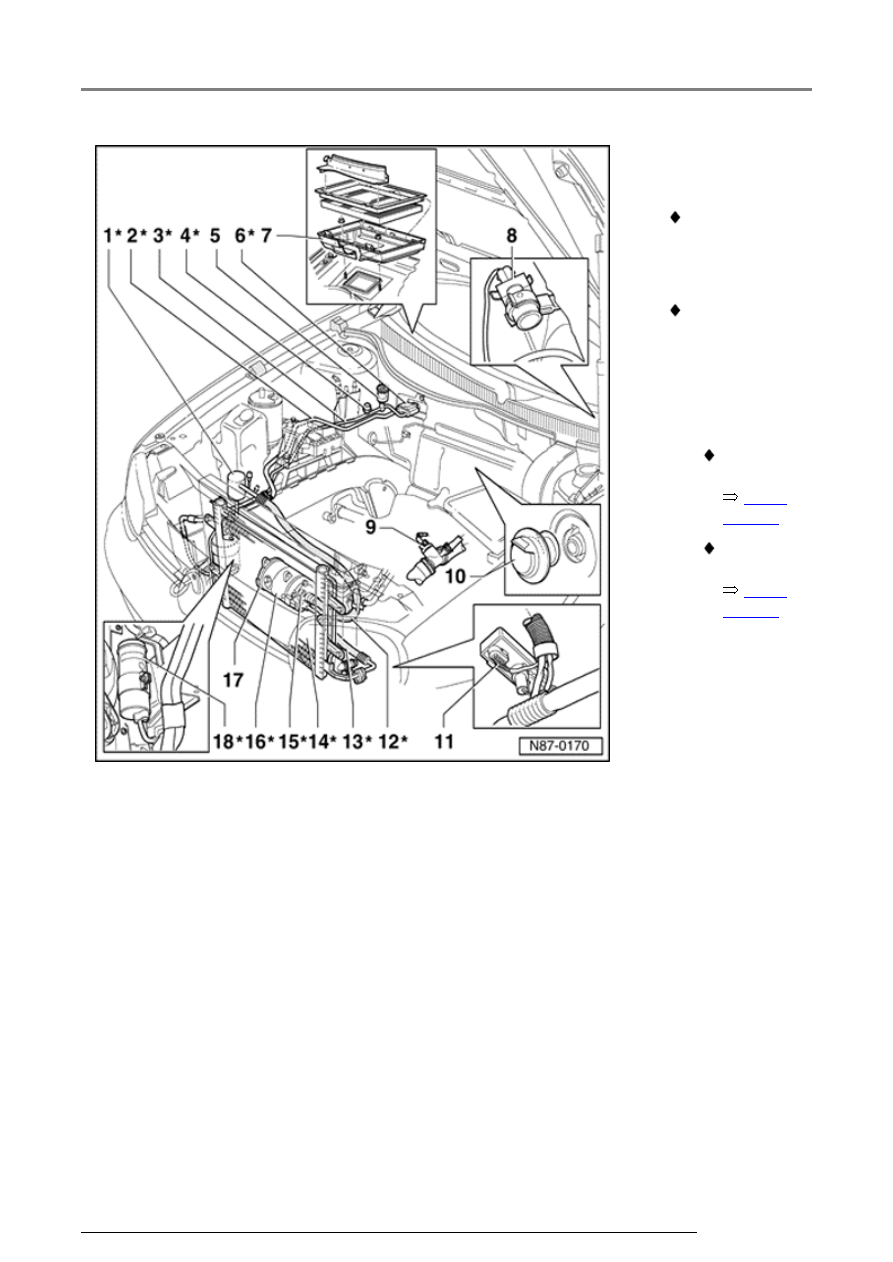

Volkswagen Golf / Golf GTI / Jetta. Manual - part 947

87-22





10

-

Evaporator
water
drain valve

 Checking



Fig. 1



11 - Coolant

Fan
Control
(FC)
Control
Module -
J293-

12

-

Refrigerant
hose*

 From

expansion
valve to
compressor

 With

damper

13

-

Refrigerant
hose*

 From

compressor
to
condenser

14

-

Condenser*

15 - Pressure

relief
valve*

 Checking



Page

87-99

 ,

Fig. 3

Manual A/C

13/2/2005

87-23





16

-

Compressor*

 Manufacturer:

Sanden,
designation:
SD7V16

 Manufacturer:

Zexel,
designation:
DCW-17D

17 - A/C clutch

-N25-

 Sanden,

servicing:



Page

87-158

 .

 Zexel,

servicing:



Page

87-166

 .

18 - Receiver

drier*

Manual A/C

13/2/2005

87-24







Fig. 1

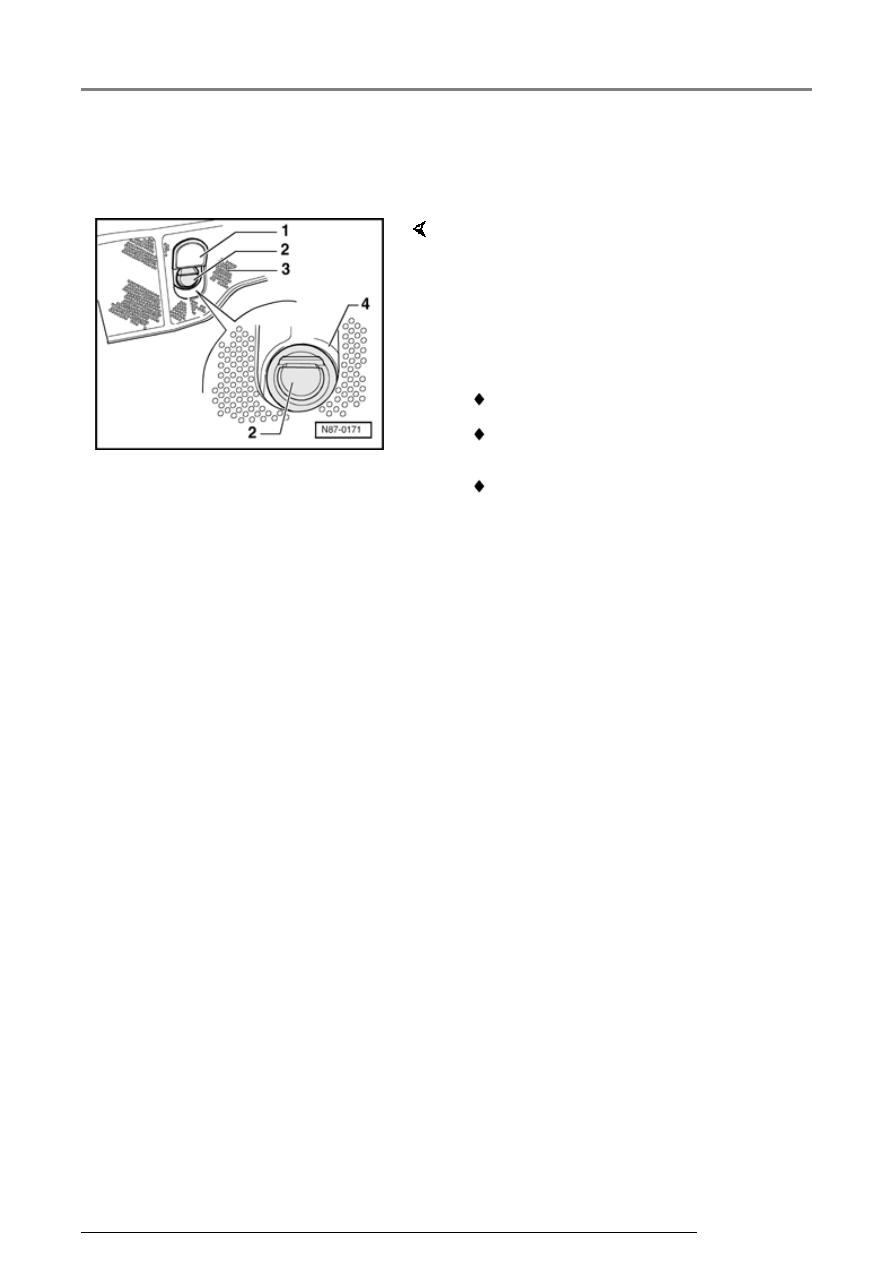

Evaporator water drain valve,
checking



Check water drain valve as follows:

Note:

When the cover cap -1-is closed, it must be flush
with the insulation matting. If the cover cap
pushed in too far, the water drain valve sealing cap
-2- can jam.

-  Fold cover -1- in bulkhead insulation mat

upwards.

-  Remove drain valve -2- from opening in

bulkhead -4-.

 The water drain valve must not be stuck.

 Insulation mat must not be deformed or

damaged in area of valve.

 The opening in the sealing cap of the water

drain valve must point down.

Manual A/C

13/2/2005

87-25







Climatronic





General information





   Climatronic is a fully automatic climate

control system. The temperature of the
interior air supply, fresh air blower speeds
and passenger compartment air distribution
are regulated automatically. The system
features fully digital electronic circuitry and
On Board Diagnostic (OBD) capability.



   In addition to fully automatic function, air

distribution settings and fresh air blower
speeds can be selected manually to suit
individual needs.



   The Climatronic control module -J255- is the

heart of the system. It receives input
information from the A/C control head -E87-
and various electronic components (sensors
and switches). This information is processed
by the control module in accordance with
specified values and provides corresponding
output signals that control electrical
components (actuators).



   The system controls interior air temperature

and distribution. The system continually
samples and compares the selected interior
air temperature with the actual air
temperature measured by the system.
Blower speeds, air temperature and
distribution are then adjusted and regulated
accordingly.



   The A/C control head -E87- contains all

controls and relevant displays needed to
operate the Climatronic system. The
system's functional status (mode selection,
temperature and air distribution) is displayed
in a LCD readout



Page 87-31

 .
