01-57







Display

group

number

Display

field

Designation

008

1

Fresh air blower -V2-
with control module for
fresh air blower -J126-.

(Specifications measured
in V)

Blower off: 0 V

One blower speed
display segment: 3.6V

Seven blower speed
display segments: 12 V



2

Fresh air blower -V2-
with control module for
fresh air blower -J126-.

Actual value measured in
V.

(Permissible deviation
from specification  0.8
V.)



3

Terminal 15

Actual measured value in
V.



4

Voltage at A/C clutch -
N25-.

Actual measured value in
V.

Climatronic On Board Diagnostic (OBD) through m.y. 2001

13/2/2005

80-1





Heating
and
ventilation
system,
servicing

CAUTION!



Before
beginning
repairs:





Switch off all
electrical
consumers.





Switch off
ignition.





Remove
ignition key
from ignition
switch.



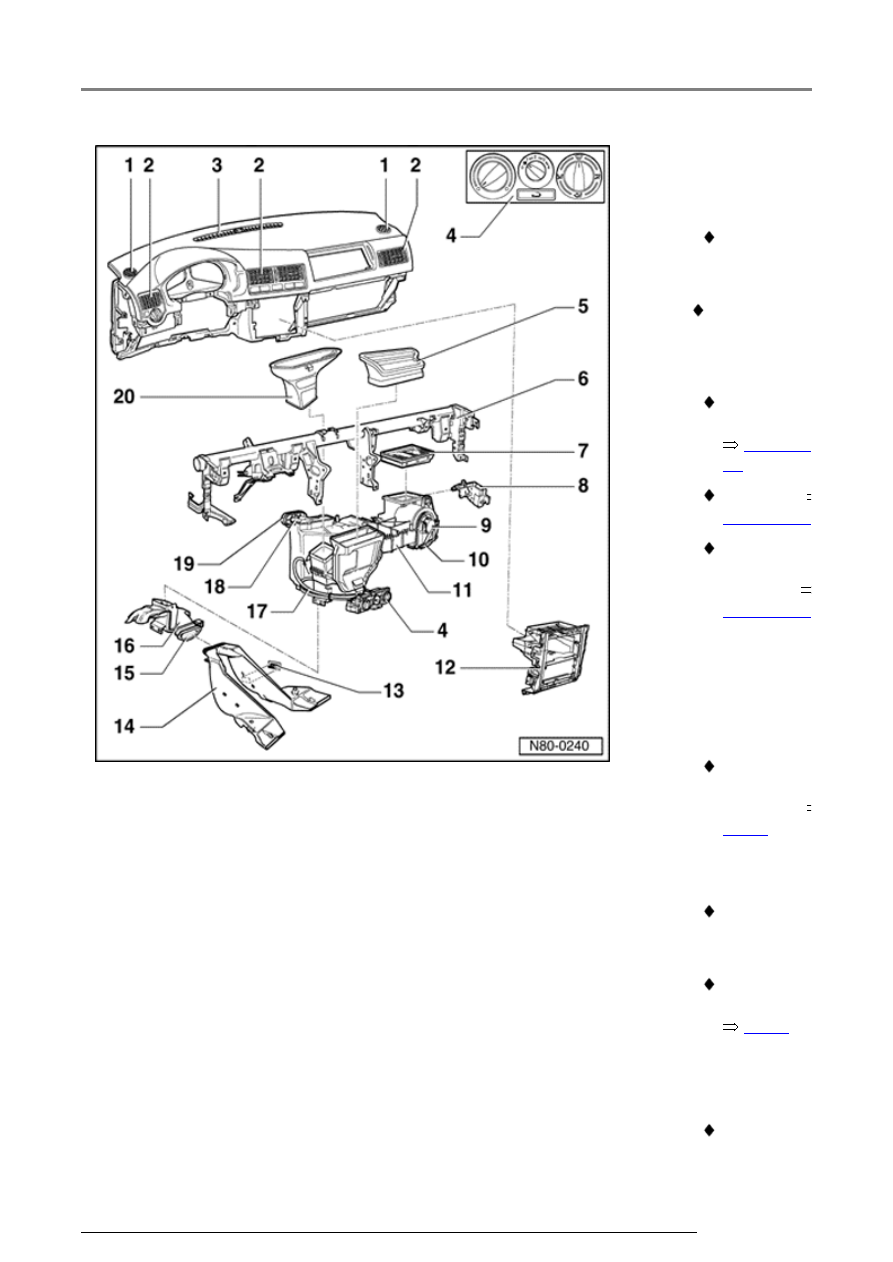

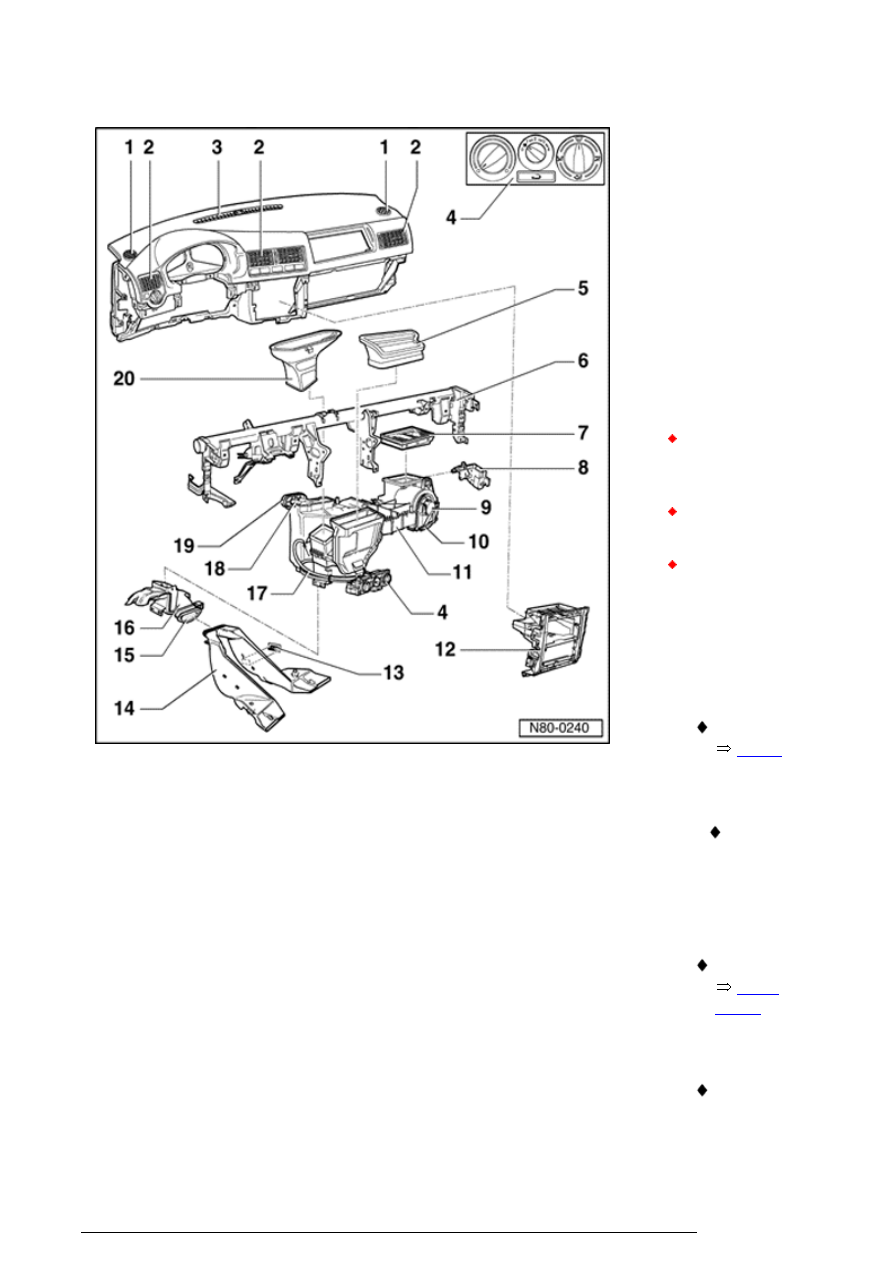

1 - Side

window
air outlet

 Removing



Fig. 1



2 - Air

outlets

 Golf

and
Jetta
have
different
types

 Removing



Page

80-11



3 - Defroster

air outlet

 Removing

and
installing

Heating and ventilation system, servicing

13/2/2005



Repair

Manual, Body-
Interior, Repair
Group 70



Heating and ventilation system, servicing

13/2/2005

80-2





4 - Heating and

ventilation
controls

 With fresh air

blower switch
-E9-

 With fresh

air/recirculating
flap switch -
E159-

 Removing

and installing



Page 80

15



 Assembly

Page 80-23

 Cables,

installing and
adjusting

Page 80-25

5 - Intermediate

duct

6 - Instrument

panel cross
member

 Loosening

and
tightening

Fig. 5



7 - Dust and

pollen filter

 With

activated
charcoal filter

 Removing

and installing



Fig. 4



8

-

Servo motor for
fresh/recirculating
air door -V154-

 Removing

and installing

Heating and ventilation system, servicing

13/2/2005
