9. Belt webbing

10. B-pillar

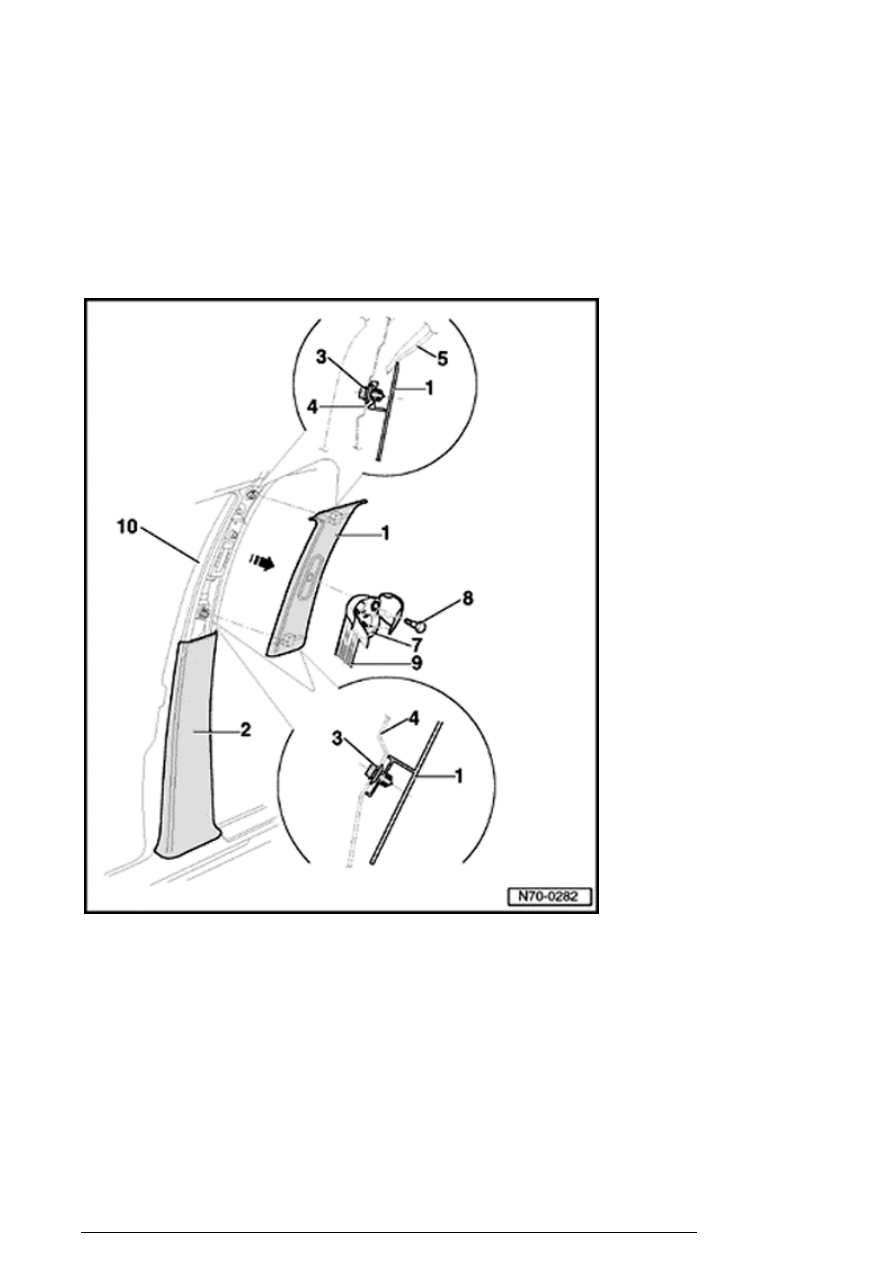

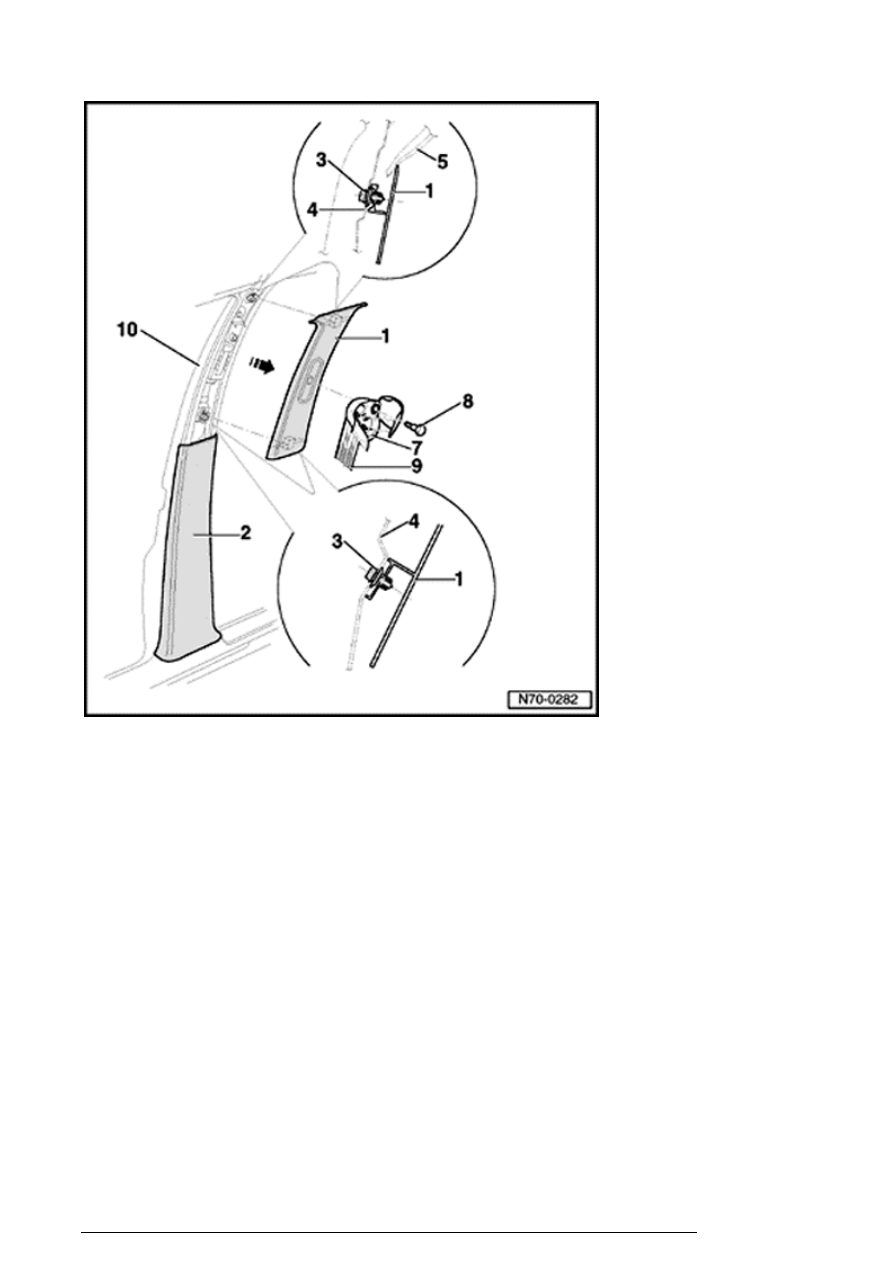

Upper B-pillar trim, removing and installing
(Vehicles without side curtain protection )



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove cap - 6 - .

- Remove bolt - 8 - and remove belt relay
- 7 - .

- Loosen lower B-pillar trim - 2 - in upper
area - arrow - .

Pillar and side trim

13/2/2005



- Loosen upper B-pillar trim - 1 - first at
sides, n in center of B-pillar - 4 - - arrow -
.

Installing



- Installation is reverse of removal.

Note:

n

For safety, steel clips - 3 - and upper
C-pillar trim must be replaced every
time trim panel of C-pillar is
removed on a vehicle with side
curtain airbags.



n

Steel clips and upper C-pillar trim
parts can no longer be ordered
separately for vehicles with side
curtain protection

⇒ parts catalog



Pillar and side trim

13/2/2005



Lower B-pillar trim, assembly overview



Pillar and side trim

13/2/2005



1. Upper B-pillar trim

2. Lower B-pillar trim

¡

Removing



70-3, Lower B-

pillar trim, removing and
installing





3. Securing clips

4. Catches

5. Sill

6. Sill panel trim

7. B-pillar

Lower B-pillar trim, removing and installing



Note:

Pillar and side trim

13/2/2005
