- Remove screws - arrows - .

- Unclip door trim at sides using Disassembly pliers 3392 .

- Lift door trim upward out of window recess.

- Unclip cable guide - 1 - using a flat screwdriver - 2 - , pull
out bracket - 3 - in direction of - arrow - and unhook cable
hook - 4 - .

- Disconnect harness connector - 3 - .

Installing



- Remove window recess seal - 1 - from door trim and insert
in window recess.

Door trim

13/2/2005

- Remainder of installing is reverse of removing. .

Note:

n

Replace clips before installing door trim.



n

After connecting battery, check vehicle equipment
(radio, clock, electric windows) as per Repair Manual
and/or Owners Manual.



n

If engine Electronic Control Module (ECM) is subject
to low voltage with ignition on, DTC memory and
Readiness code must be checked






 Repair Manual, Fuel Injection Ignition, Repair Group 01,

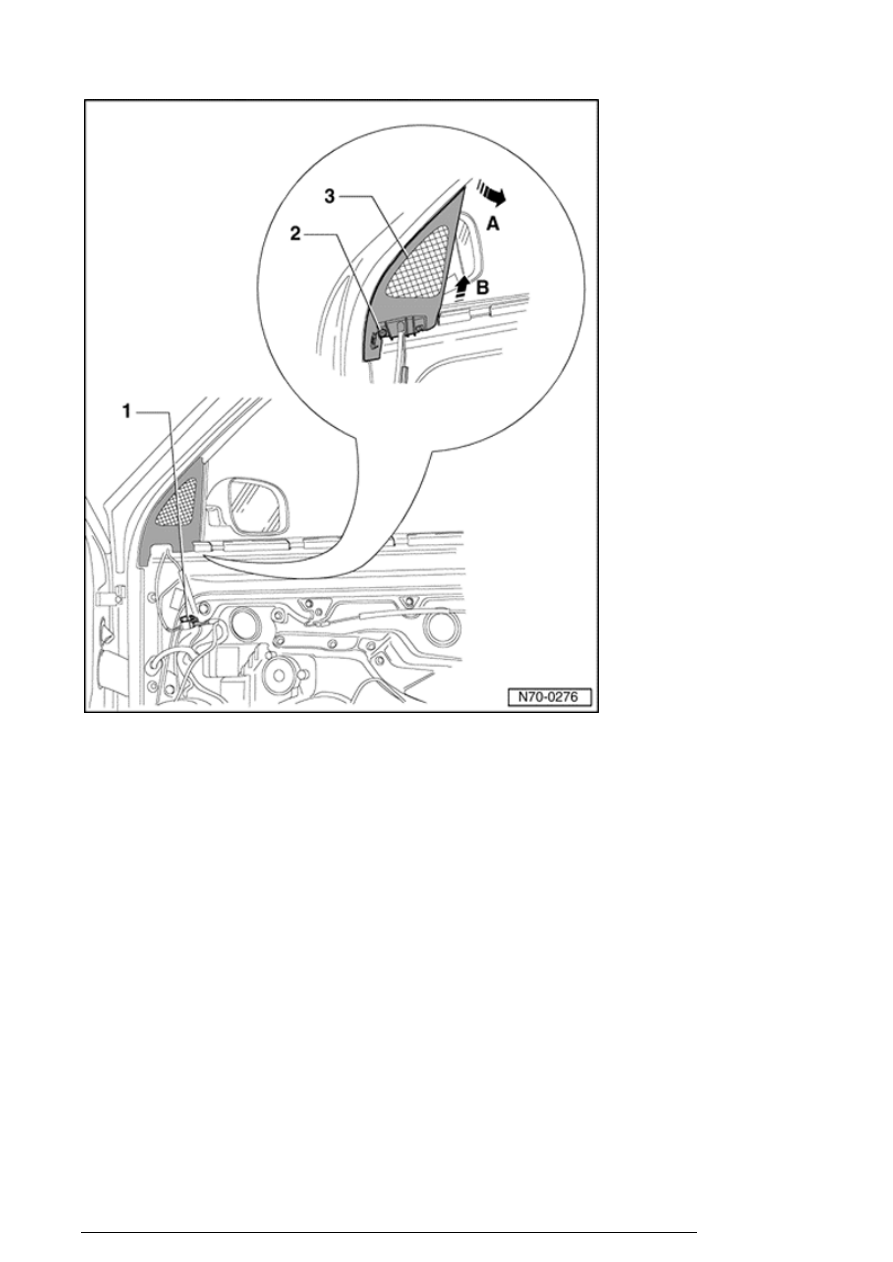

Front door window triangular trim (with
speaker), removing and installing



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation on left-hand side.



Removing



- Switch ignition off.

- Remove front door trim:

n

Drivers side



70-2, Drivers side front door trim,

removing and installing

 .



n

Passengers side



70-2, Passengers side front door

trim, removing and installing

 .



- Disconnect harness connector - 1 - for
speaker.

- Remove screw - 2 - .

Door trim

13/2/2005



- Remove speaker - 3 - at top - arrow A -
and remove from door - arrow B - .

Installing



- Installation is reverse of removal.

Door trim

13/2/2005

70 - 3









Pillar and side trim



Tools



Special tools, testers and auxiliary items required

n

Disassembly pliers 3392



n

Releasing tool T10078



Upper A-pillar trim, assembly overview
(Vehicles without side curtain protection)



Pillar and side trim

13/2/2005
