Volkswagen Golf / Golf GTI / Jetta. Manual - part 738



7. Side airbag crash sensor,

Passengers side -G180-

¡

Removing



69-5, Crash

sensor for driver
side/passenger side curtain
protection, removing and
installing





8. Side airbag crash sensor, driver

side -G179-

¡

Removing



69-5, Crash

sensor for driver
side/Passengers side rear side
curtain protection, removing
and installing





9. Data Link Connector (DLC)

10. Rear side airbag crash sensor,

driver side

¡

Removing



69-5, Crash

sensor for driver
side/passenger side curtain
protection, removing and
installing





11. Side airbag, front driver side (with

Side airbag igniter, driver side -
N199-)

¡

Removing



69-4, Driver and

front passenger seat side
airbags, removing and
installing



¡

Adapting components (locking
and activating)



69-4,

Components, adapting





12. Airbag Control Module -J234-

¡

Removing



69-4, Airbag

control module -J234-,
removing and installing



¡

Adapting (coding) components



69-4, Components,

adapting



Airbag

13/2/2005

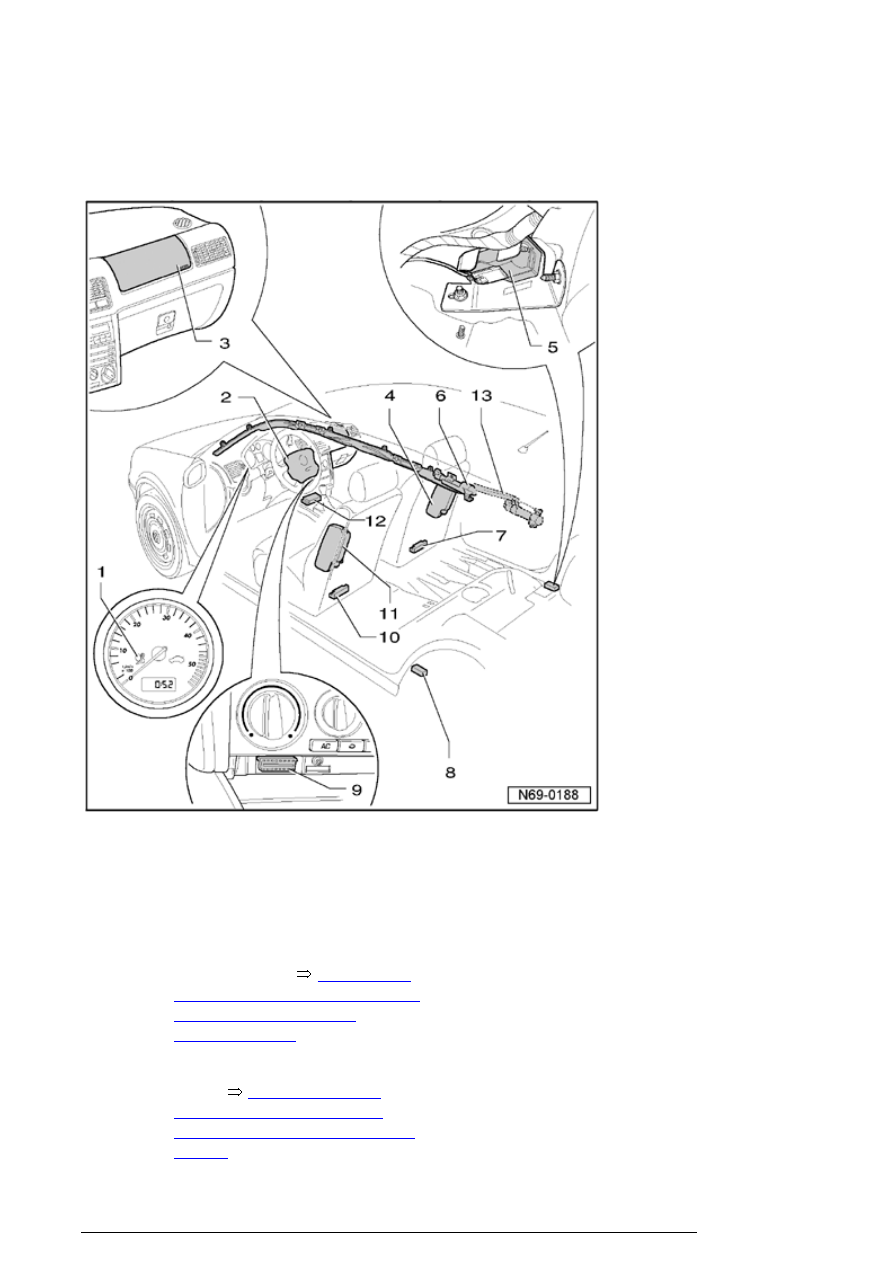

Airbag system component locations (Golf)



1. Airbag Malfunction Indicator

Lamp (MIL) -K75-

2. Airbag unit driver side (with

Airbag igniter, driver side -N95-)

¡

Removing, three-spoke
steering wheel



69-4, Driver

side airbag unit , removing and
installing (Three-spoke
steering wheel)



¡

Removing, four-spoke steering
wheel



69-4, Driver side

airbag unit , removing and
installing (Four-spoke steering
wheel)



Airbag

13/2/2005



3. Airbag unit Passengers side (with

Airbag igniter 1, Passengers side
-N131-)

¡

Removing, instrument panel
with airbag seam



69-4,

Front Passengers airbag unit
(Instrument panel with airbag
seam), removing and installing



¡

Removing, instrument panel
without airbag seam



69-4,

Front Passengers airbag unit
(Instrument panel without
airbag seam), assembly
overview



¡

Adapting components (locking
and activating)



69-4,

Components, adapting





4. Side airbag, front passenger side

(with Side airbag igniter,
Passengers side -N200-)

¡

Removing



69-4, Driver and

front passenger seat side
airbags, removing and
installing



¡

Adapting components (locking
and activating)



69-4,

Components, adapting





5. Crash sensor for rear side-airbag,

Passengers side

¡



69-5, Crash sensor for

driver side/Passengers side
rear side curtain protection,
removing and installing





6. Side curtain protection, driver

and passenger sides

¡

Removing, Golf



69-4, Side

curtain protection, driver and
passenger sides, removing
and installing (Golf)



¡

Removing, Golf wagon



69-

4, Side curtain protection,

Airbag

13/2/2005

driver and passenger sides,
removing and installing (Golf
wagon/Jetta wagon)





7. Side airbag crash sensor,

Passengers side -G180-

¡

Removing



69-5, Crash

sensor for driver
side/passenger side curtain
protection, removing and
installing





8. Rear side airbag crash sensor,

passenger side

¡

Removing



69-5, Crash

sensor for driver
side/Passengers side rear side
curtain protection, removing
and installing





9. Data Link Connector (DLC)

10. Side airbag crash sensor, driver

side -G179-

¡

Removing



69-5, Crash

sensor for driver
side/passenger side curtain
protection, removing and
installing





11. Side airbag, front driver side (with

Side airbag igniter, driver side -
N199-)

¡

Removing



69-4, Driver and

front passenger seat side
airbags, removing and
installing



¡

Adapting components (locking
and activating)



69-4,

Components, adapting





12. Airbag Control Module -J234-

¡

Removing



69-4, Airbag

control module -J234-,
removing and installing



Airbag

13/2/2005
