lock carrier and remove radiator grille
upward.



Installing

- Align radiator grille according to center
locating point



Item - 5 -

, insert lower

pins



Item - 4 -

into bumper cover and

clip in upper area.

Trim

13/2/2005

66 - 6



Protective side moldings

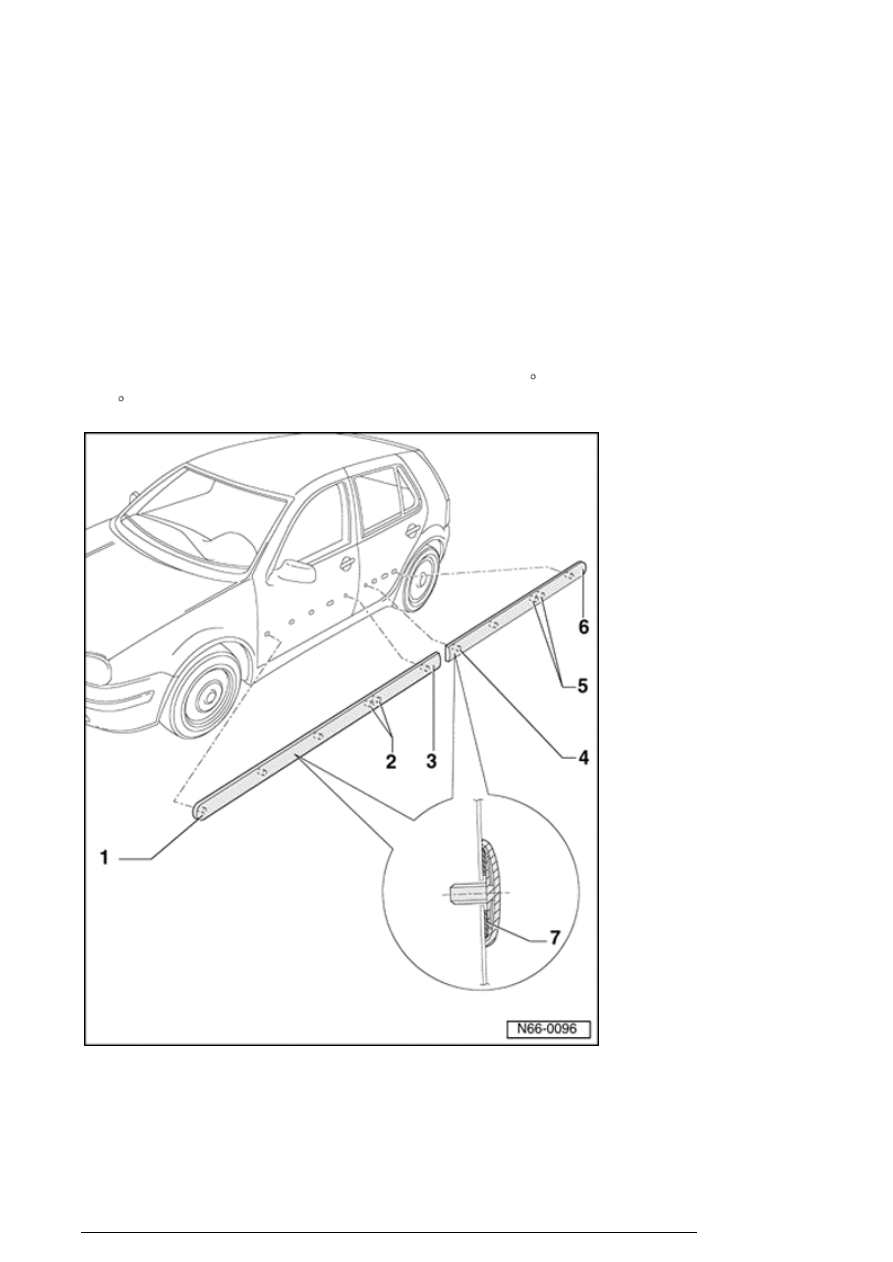

Protective side moldings, replacing

- Heat side protective molding using hot air gun before
removing.

- Clean outer panel with mineral spirits, treat with silicone
remover and rub dry.

- Remove protective foil, attach side protective molding and
press on forcefully. Processing temperature approx. 68   F
(20   C).

1. Front door protective molding

¡

Left and right protective molding
have a different hole pattern

¡

Self adhering

Protective side moldings

13/2/2005

¡

Material PP/EPDM

¡

Centering pins



Item - 3 -

and



Item - 4 -

specify location of

protective moldings.



2. Pins

¡

Stop twisting of molding



3. Centering pins

4. Centering pins

5. Pins

¡

Stop twisting of molding



6. Rear door protective molding

¡

Left and right protective molding
have a different hole pattern

¡

Self adhering

¡

Material PP/EPDM

¡

Centering pins



Item - 3 -

and



Item - 4 -

specify location of

protective moldings.



7. Protective foil

Protective side moldings

13/2/2005

66 - 7





Rear spoiler with integrated stoplight



Tools

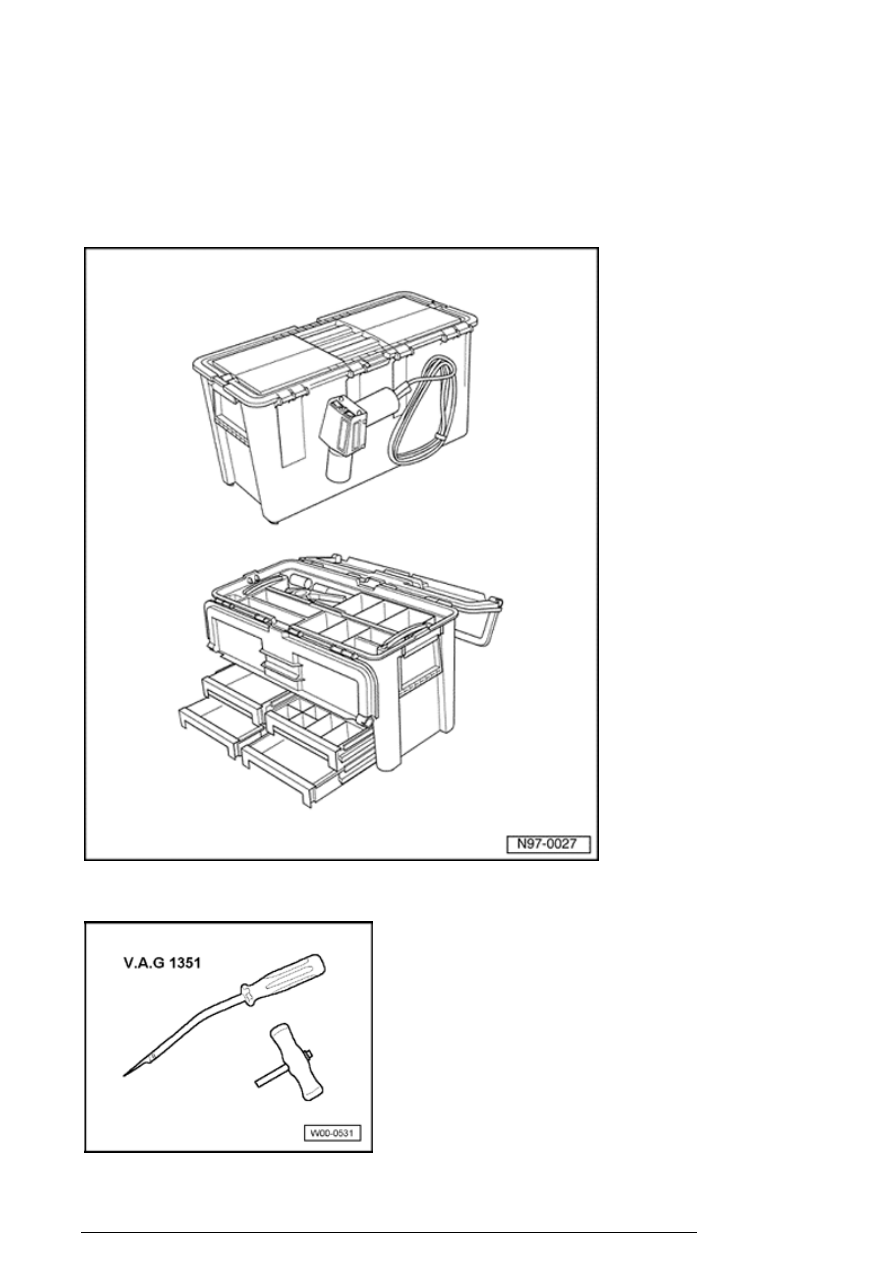

Special tools, testers and auxiliary items required

Wiring harness repair kit VAS 1978


Cutting tool V.A.G1351

Rear spoiler with integrated stoplight

13/2/2005
