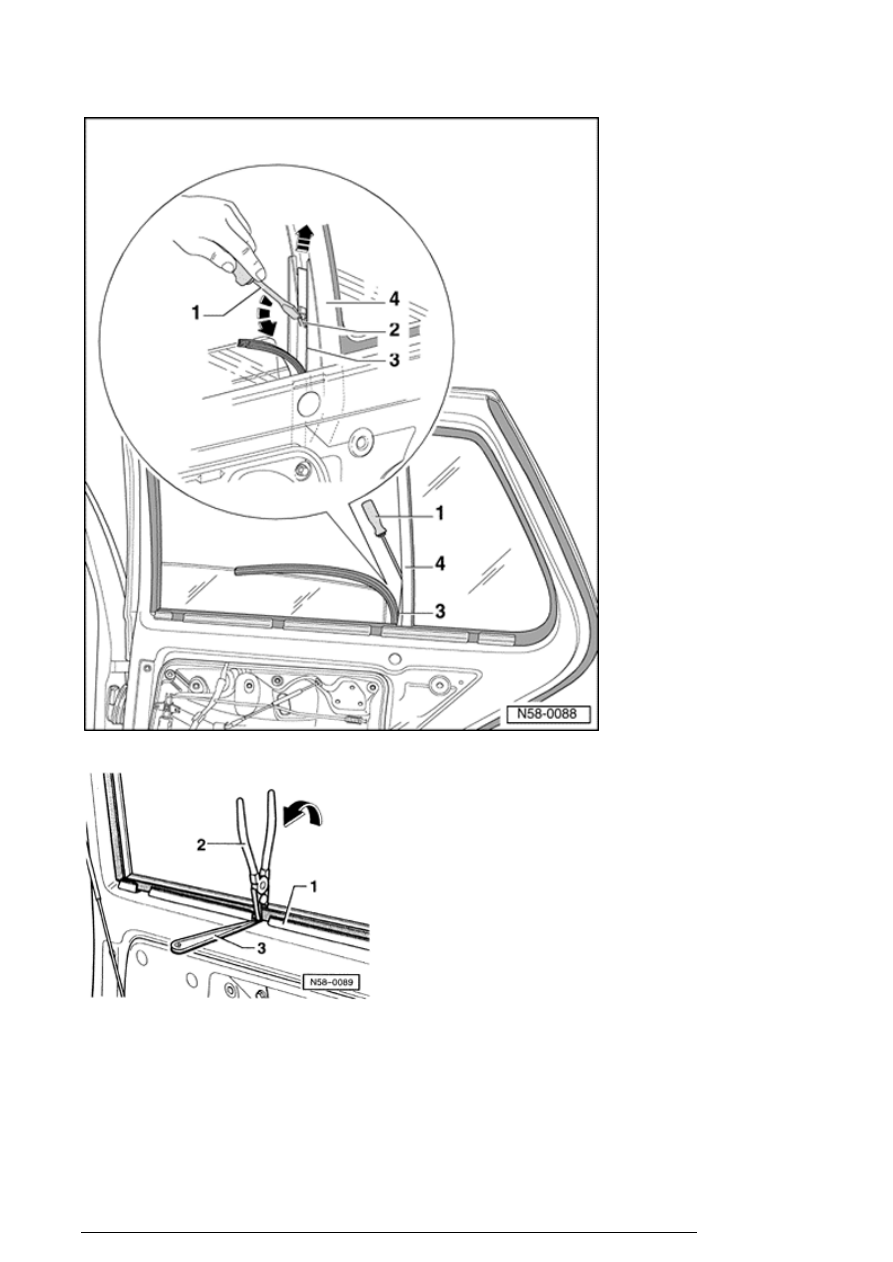

- Grip inner window recess seal - 1 - using pliers - 2 - .
Then, move pliers in direction of - arrow - and
simultaneously lift off window recess seal - 1 - from door
flange using a light turning motion upward.

- For easier removal of window recess seal, pliers may be
supported using a wedge - 3 - .

Rear doors

13/2/2005

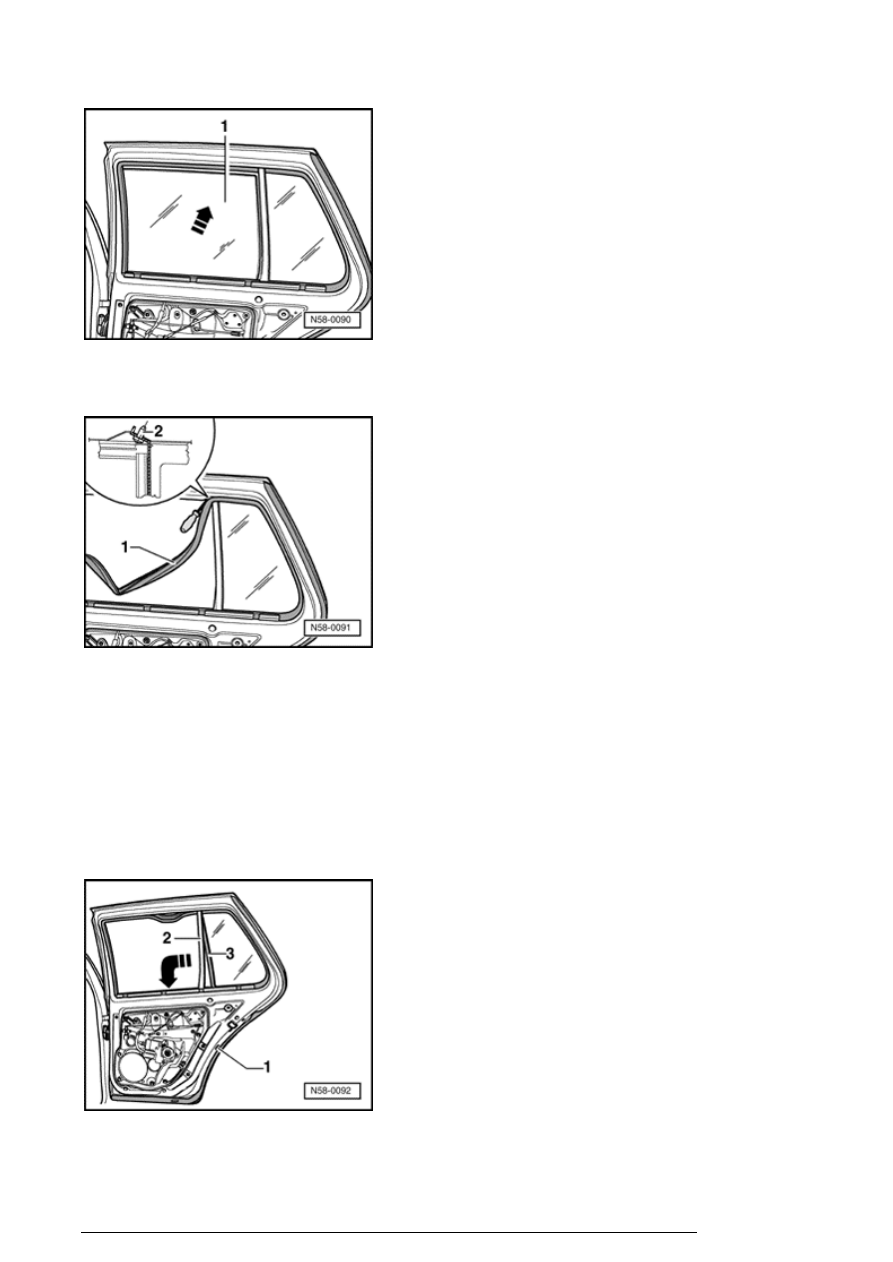

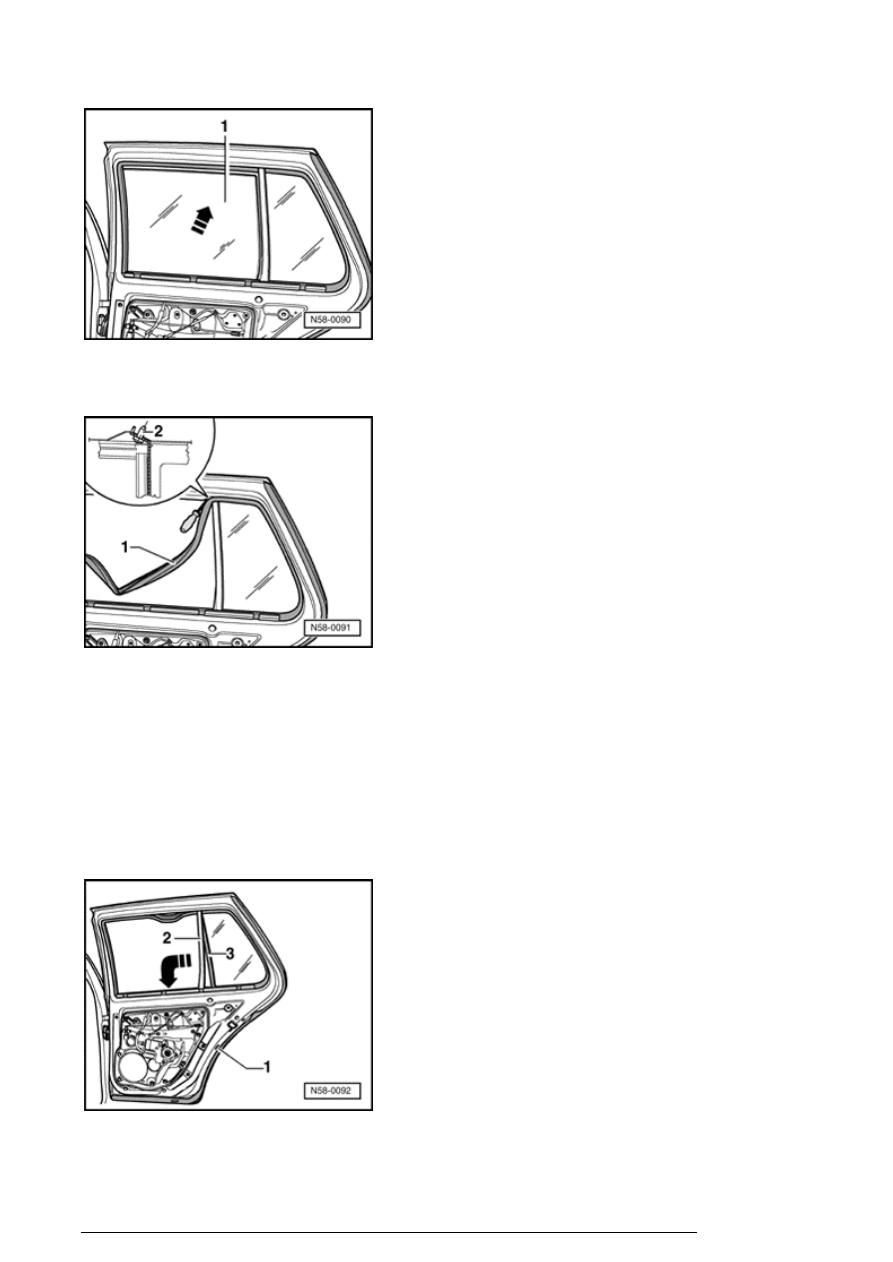

- Slide door window - 1 - upward and remove inward -
arrow - from door.

- Remove window guide - 1 - in upper area and remove bolt
- 2 - at center bar.

Note:

Bolt - 2 - is gradually being discontinued. Therefore, center
bar is then clipped into door at top.

Rest of work procedure remains identical.


- Remove bolt - 1 - .

Rear doors

13/2/2005







- Remove center bar - 2 - from quarter window seal - 3 -
and remove downward from top of window guide.

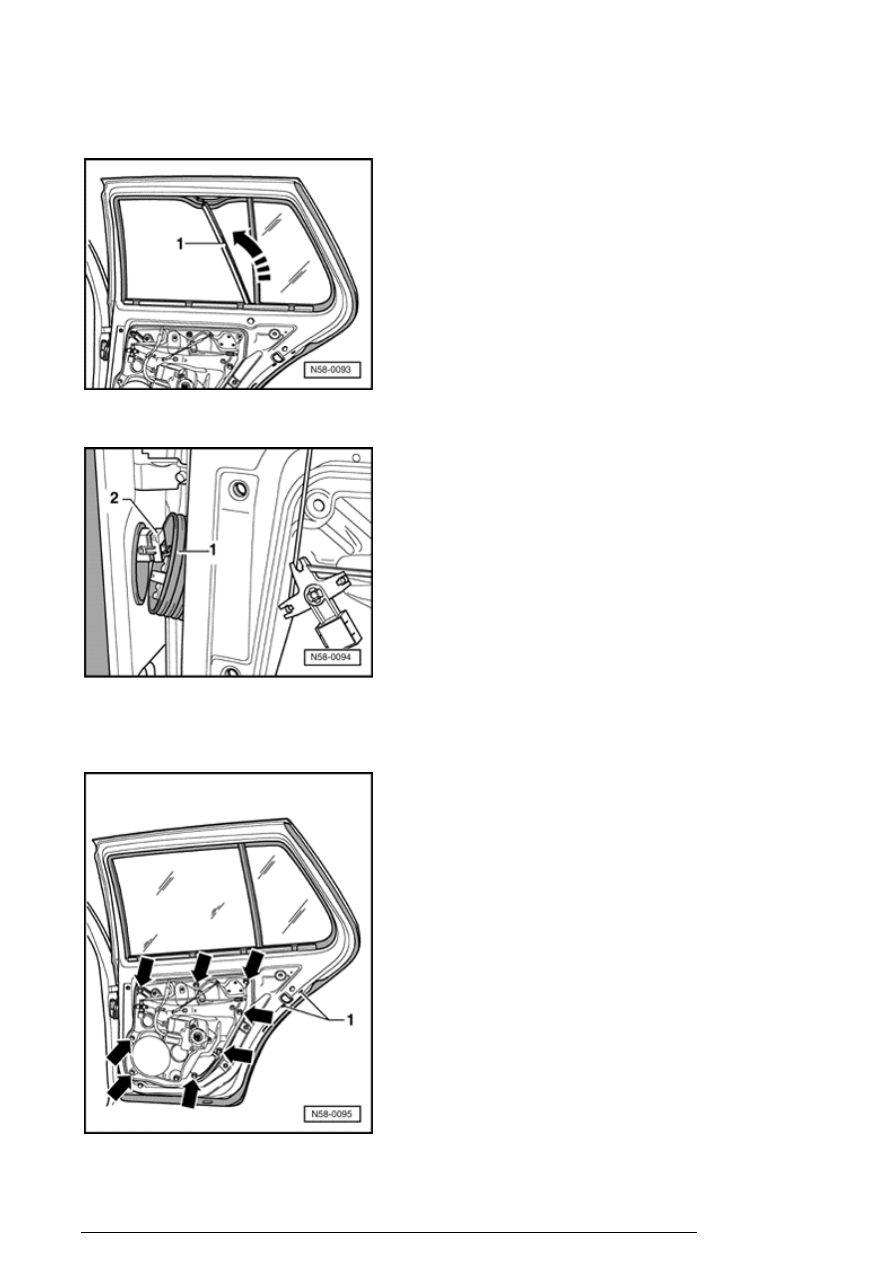

- Remove center bar - 1 - upward - arrow - from door.

- Remove boot - 1 - from B-pillar.

- Disconnect connector - 2 - .

- Remove bolts - arrows - .

Rear doors

13/2/2005

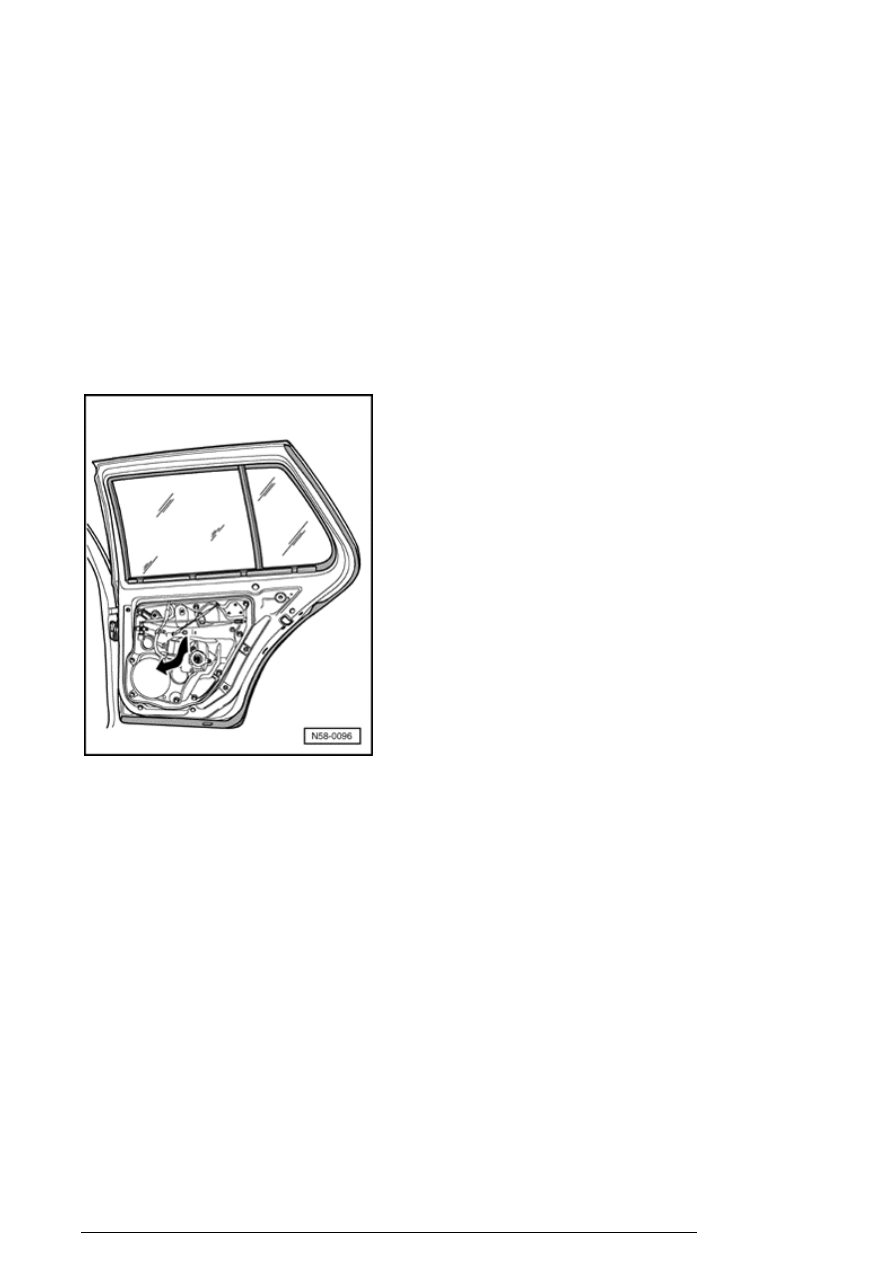

- Remove bolt - 1 - (for lock).

- Remove upper carrier assembly from door, lift and lift out
of door toward hinge side - arrow - of door.

- Next, loosen two clips for electrical wire from
reinforcement plate in door and disconnect wire from boot.

Installing



Rear doors
