Volkswagen Golf / Golf GTI / Jetta. Manual - part 643

53-62





53 55 55 20
Side panel,
partial
replacement
(Jetta
wagon)

WARNING!



Observe safety
precautions!



Repair Manual;

General notes,
chapter 1, Safety
precautions.

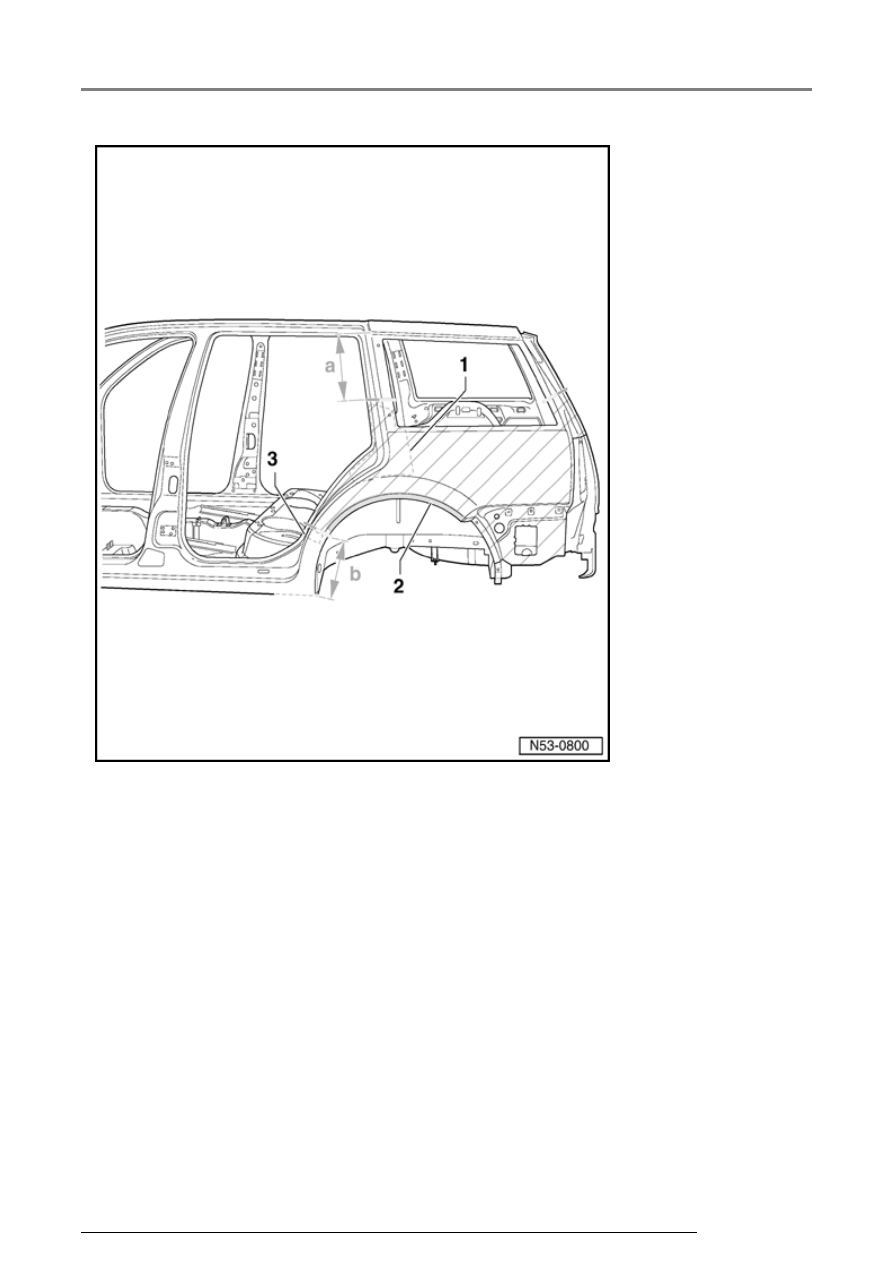

Separating
locations

1 - Reinforcement

 is located

directly
below the
indicated
upper
separating
cut -a- =
max. 270
mm

2 - Glued area

3 - Foam filled

area

 is located

directly
behind the
indicated
upper
separating
cut

53 55 55 20 Side panel, partial replacement (Jetta wagon)

13/2/2005

53-63



   Notes:

WARNING!



Avoid these
procedures,
since gases
which are
health-
hazardous for
humans and
environment
originate during
welding,
separating with
spark generating
appliances/tools
or galvanizing in
foamed areas.



Use a 2-K
spackling
compound to
even out dents.



 Observe

replacement
panel
separating
cut!

 Only perform

separating
cuts using
VAG1523
body saw or
VAG1577
pressure
hammer!

53 55 55 20 Side panel, partial replacement (Jetta wagon)

13/2/2005

53-64

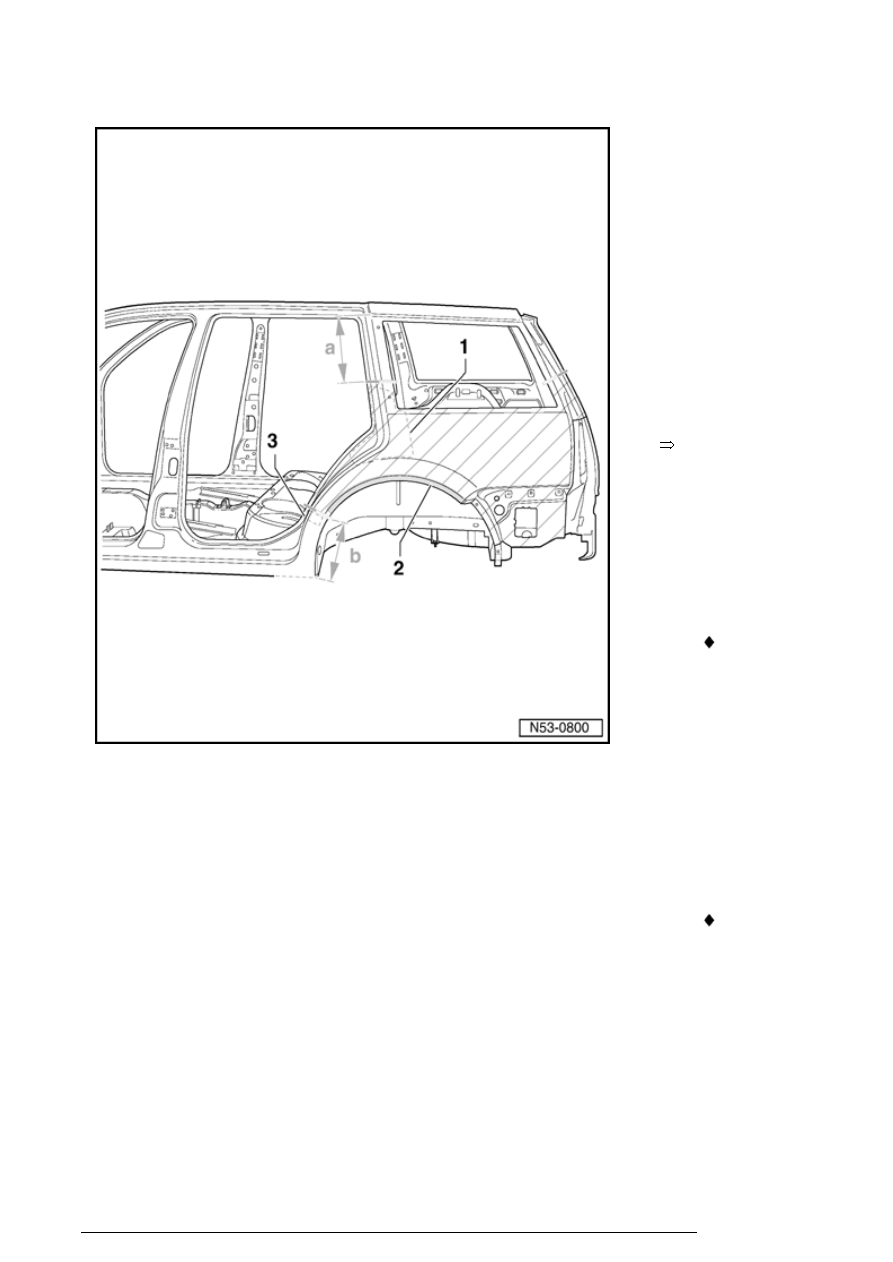

-  Perform

bottom
separating
cut above
sidemember.

- Grind through

outer edge of
wheelhousing.

-  Roughly cut

side panel.

-  Remove

remaining
material.

-  Completely

remove
adhesive
remains and
grind bonding
surface down
to bare
metal.

53 55 55 20 Side panel, partial replacement (Jetta wagon)

13/2/2005

53-65



   Replacement

parts

Preparing new
part

 Side panel

sub-part

 Adhesive: DA

001 730 A1

 Butyl

adhesive
sealing cord
AKL 450 005
05

 Polyurethane-

adhesive
sealing
compound
AKD 476 KD5
05

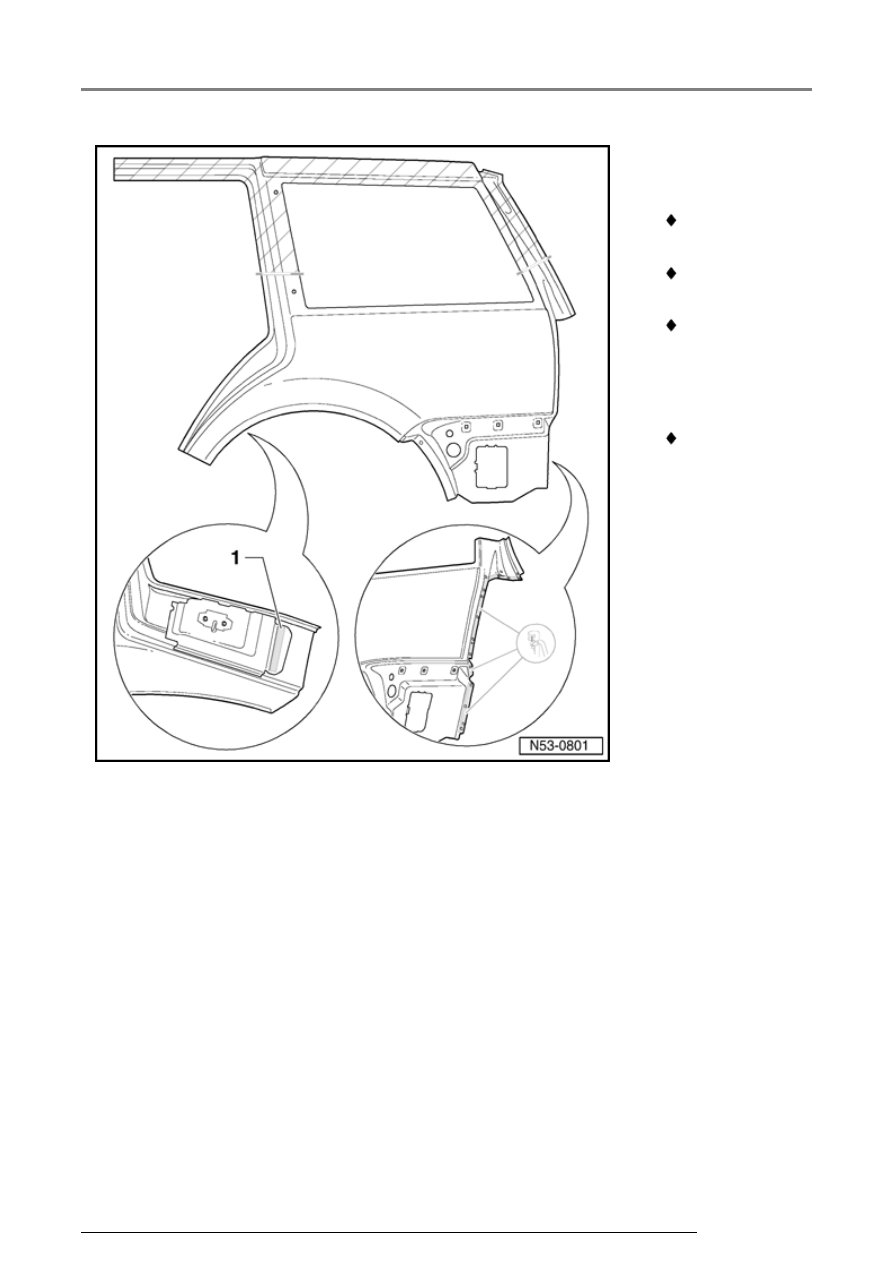

-  Transfer

separating cut
to new part
and cut off
hatched area.

-  Make holes in

outer joint
surface of new
part.

-  Clean flanged

area (it must
be free of dust
and grease).

-  Apply butyl

adhesive
sealing cord -
1- on
reinforcement
for striker

53 55 55 20 Side panel, partial replacement (Jetta wagon)

13/2/2005
