Volkswagen Golf / Golf GTI / Jetta. Manual - part 635

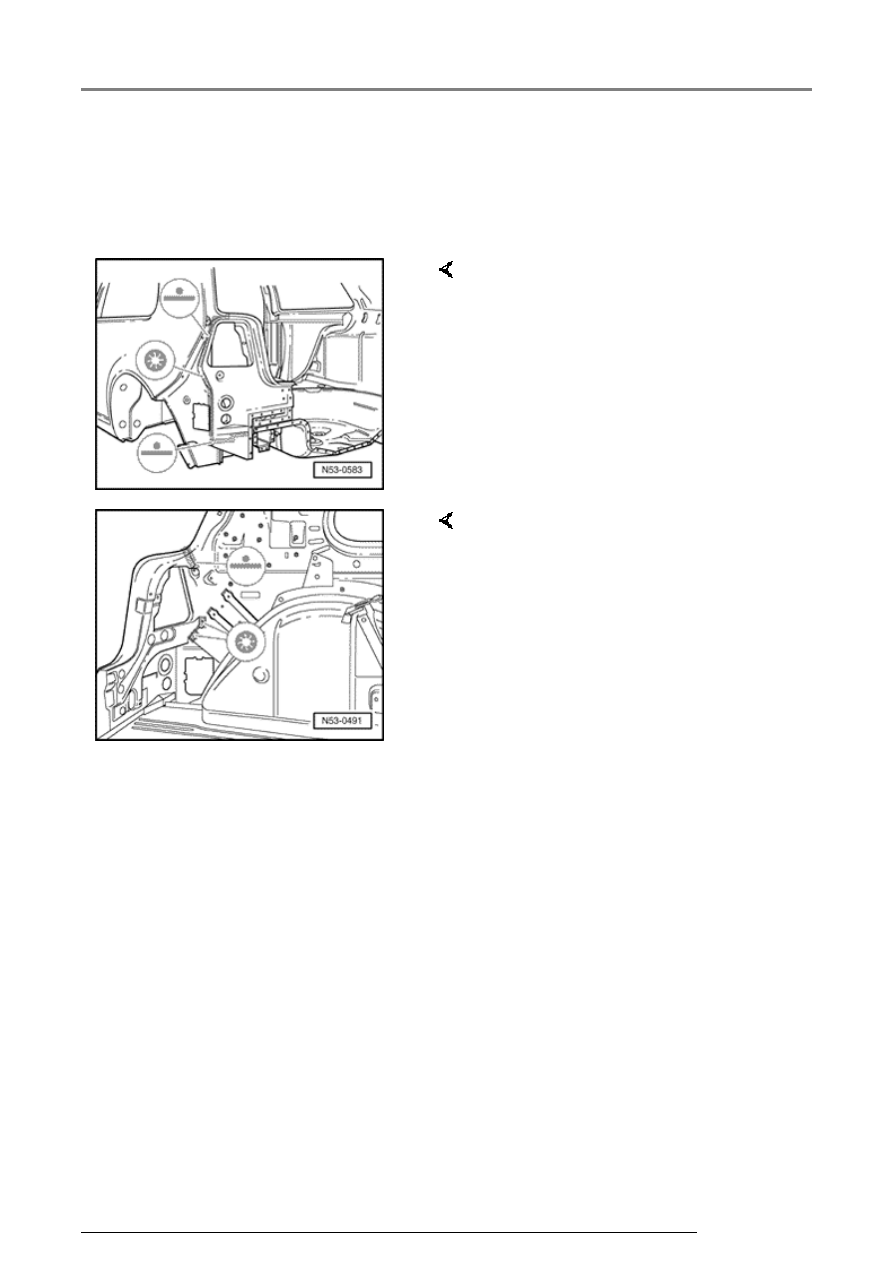

53-24







Left inner



Right inner

-  Drill out original joint with spot weld

drill bit.



-  Separate joint to wheel house.

-  Make separating cut with body saw

VAG1523.

-  Offset body side.

53 10 55 50 Tail light mount, replacing (Golf)

13/2/2005

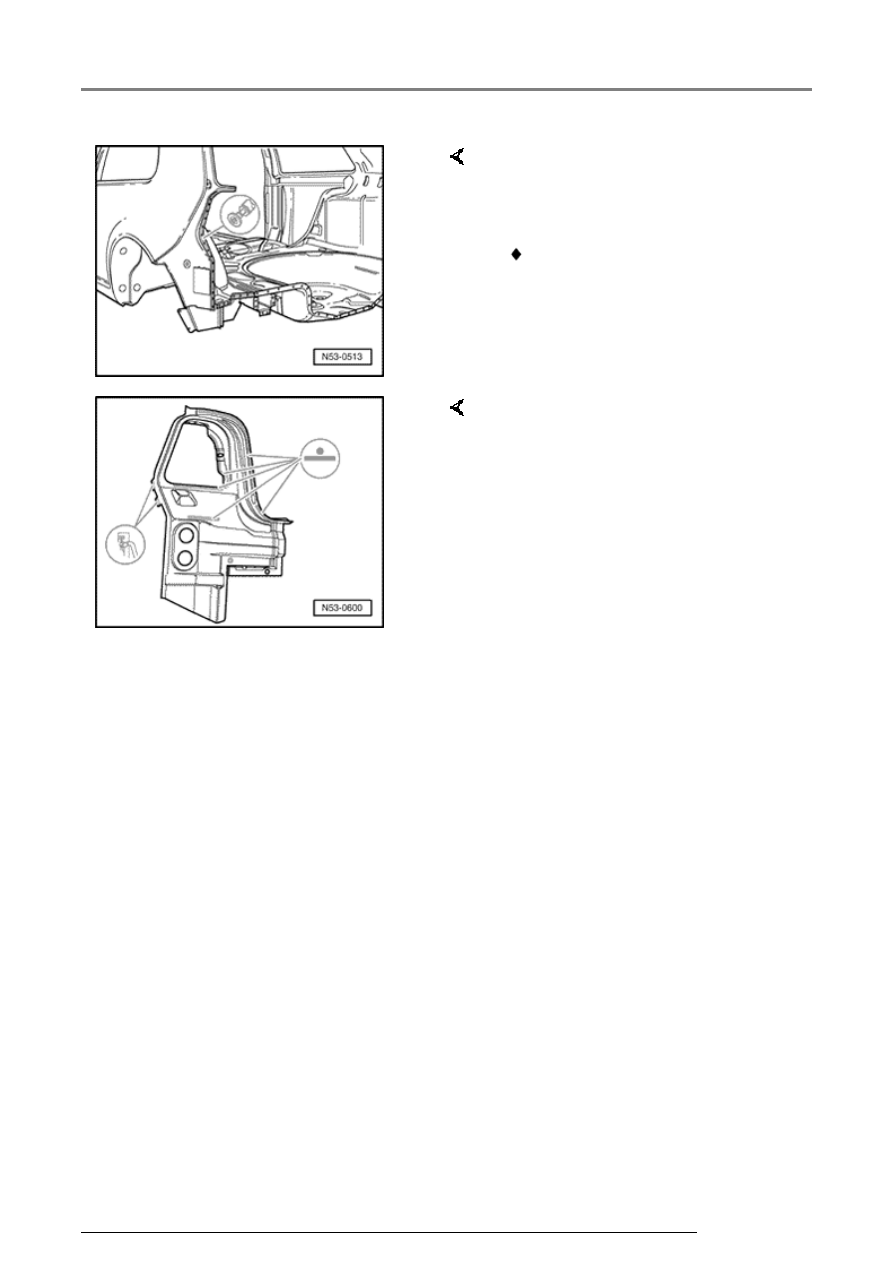

53-25





Replacement part

Preparing new part

-  Remove excess material.

 Tail light mount



-  Make holes in flange of new part.

-  Weld new part in, RP-spot weld

seam.

53 10 55 50 Tail light mount, replacing (Golf)

13/2/2005

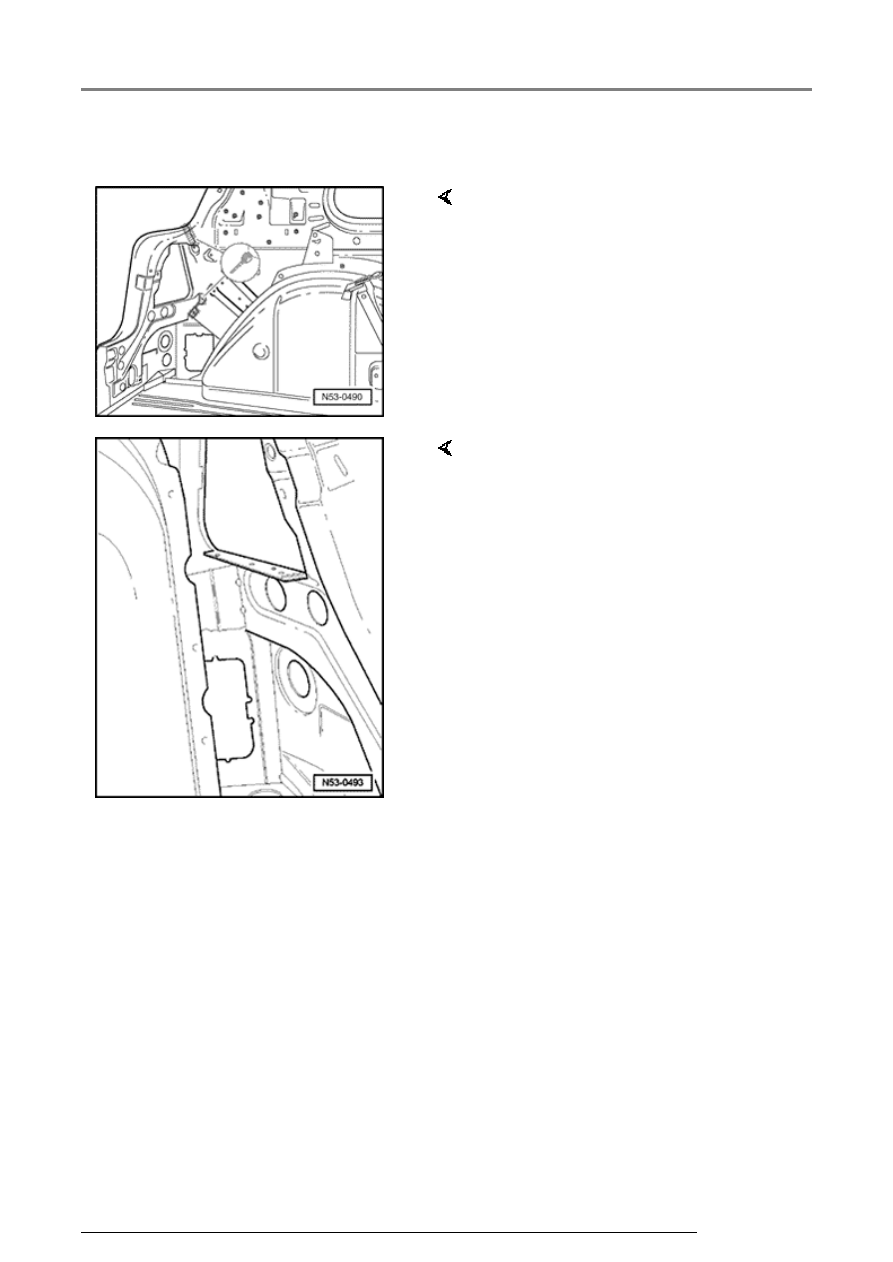

53-26







Welding in place





-  Install and secure new part in

position.



Left inner

-  Weld in cross panel, RP-spot weld

seam.

-  Weld remaining joint, SG-plug weld

seam.



-  Weld in cross panel, RP-spot weld

seam.

-  Weld remaining joint, SG-plug weld

seam.

53 10 55 50 Tail light mount, replacing (Golf)

13/2/2005

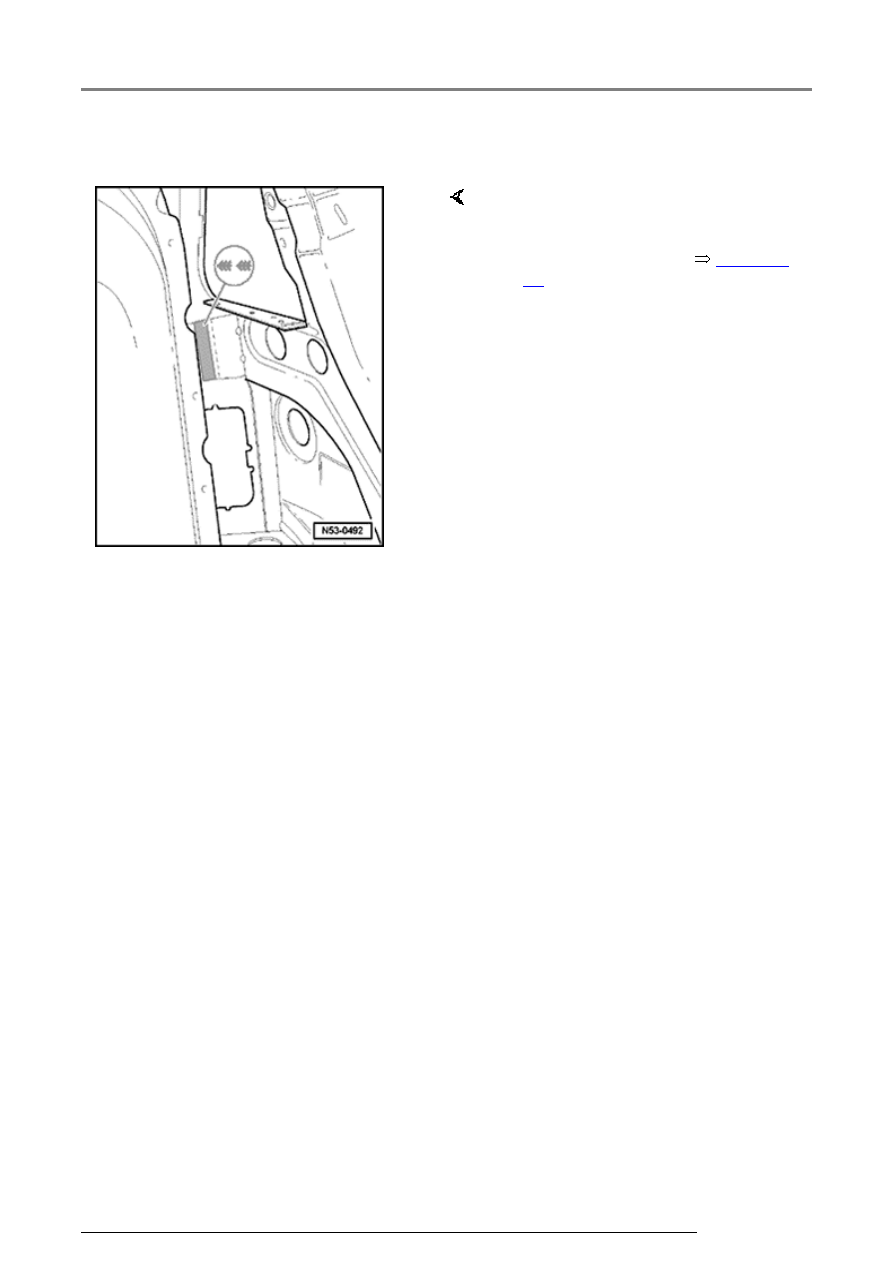

53-27







Right inner



-  At parting cut, make overlap weld,

SG continuous seam (staggered).

-  Weld in sealing plate



Page 53-

22

 .

53 10 55 50 Tail light mount, replacing (Golf)

13/2/2005
