51-60





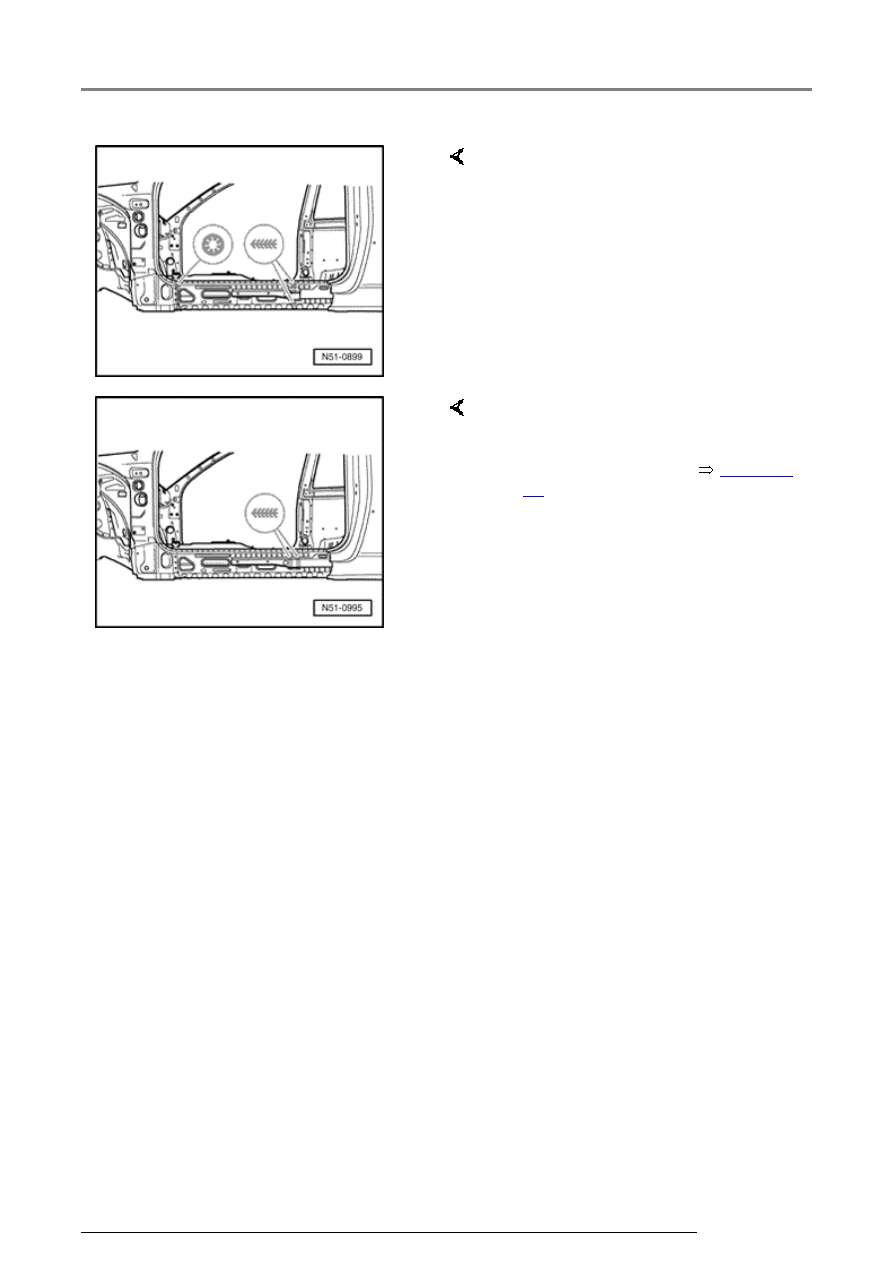

-  Weld separating cut, SG-

continuous weld seam.

-  Weld remaining joint, SG-plug

weld seam.



-  Secure strip and weld in, SG-

continuous weld seam.

-  Weld in side member



Page 51-

57

 .

51 49 55 50 Side member reinforcement, replacing

13/2/2005

51-61





51 73 55 50
Floor plate,
partial
replacement

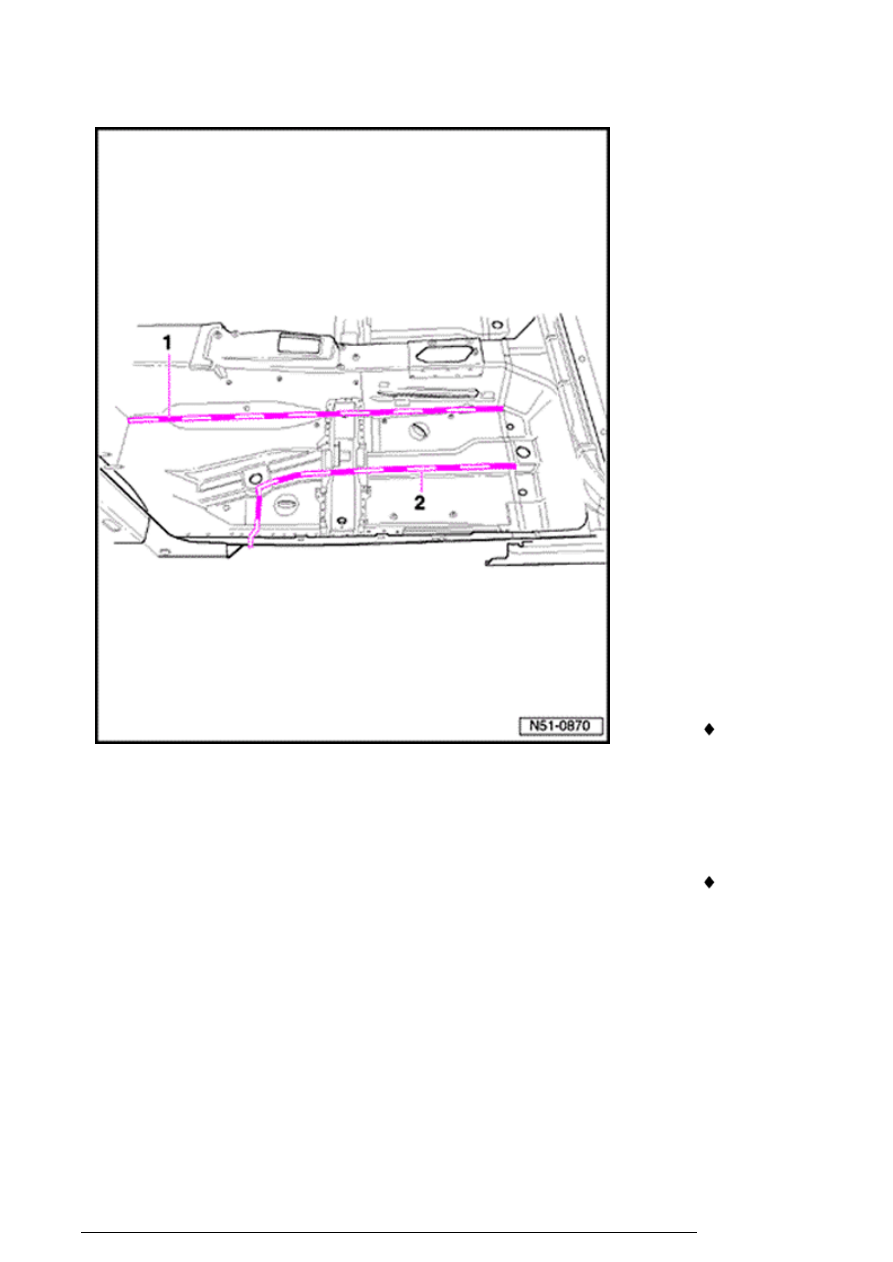

Cutting location

Note:

Part section

1 - Cutting line

full section

2 - Cutting line

part section



- Cut out

according
to degree
of
damage.



- Cut out

floor
panel.



- Remove

excess
material

 Do not

make
parting
cuts in
center
tunnel
area.

 Replace

seat cross
member
and guide
rail only as
complete
unit.

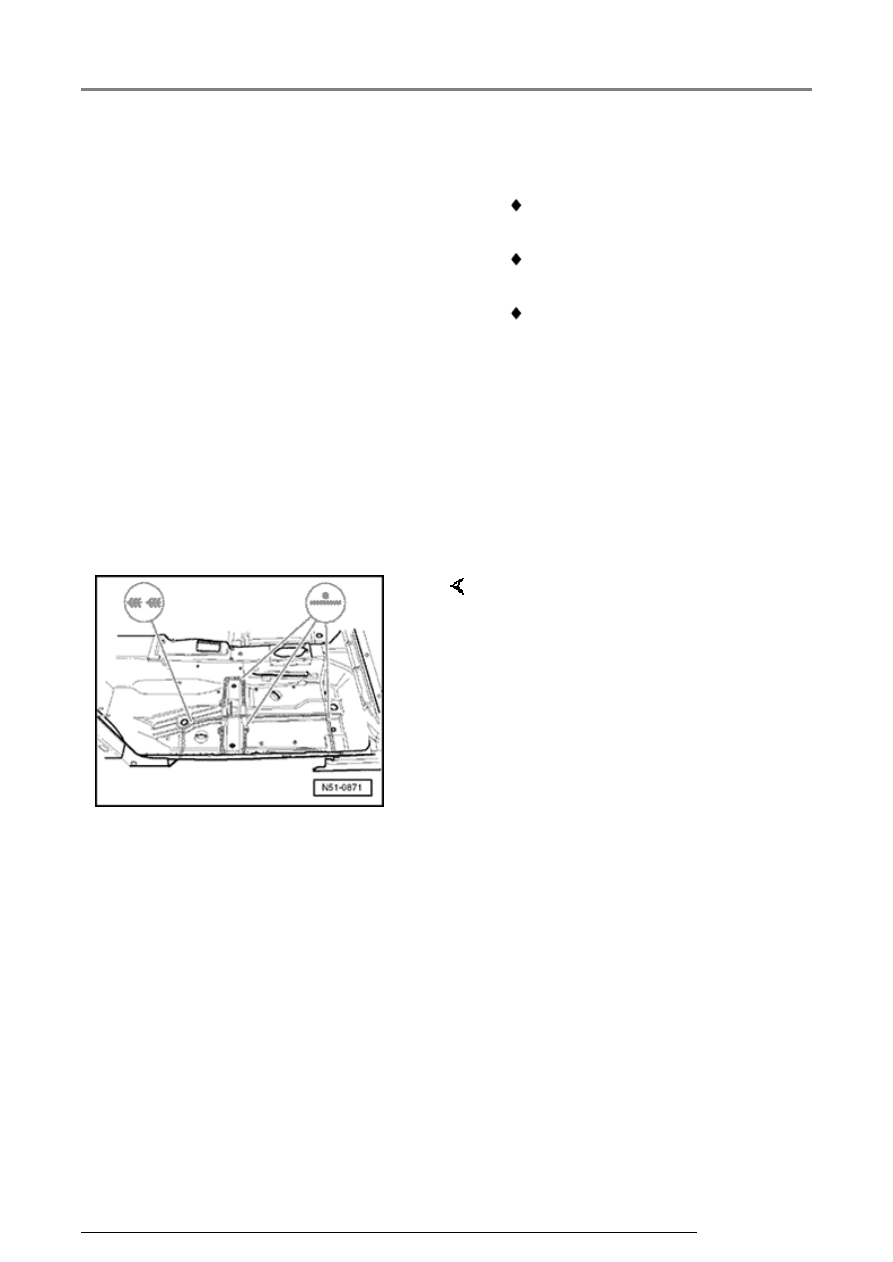

- At parting

cut -2-,
weld offset
overlap

51 73 55 50 Floor plate, partial replacement

13/2/2005



both sides,
SG-
continuous
weld seam
staggered.

51 73 55 50 Floor plate, partial replacement

13/2/2005

51-62







Replacement parts





 Floor plate





 Seat cross member





 Guide rails





Preparing new part





-  Transfer parting lines to new part

and cut.





-  Add approx. 10 mm (0.393 in.) for

overlap.





Welding in place



-  At parting line, offset overlap weld

both sides, SG-continuous weld
seam (staggered).

-  Align seat cross member, secure

and weld in, RP-spot weld seam.

-  Weld in floor panel, RP-spot weld.

51 73 55 50 Floor plate, partial replacement
