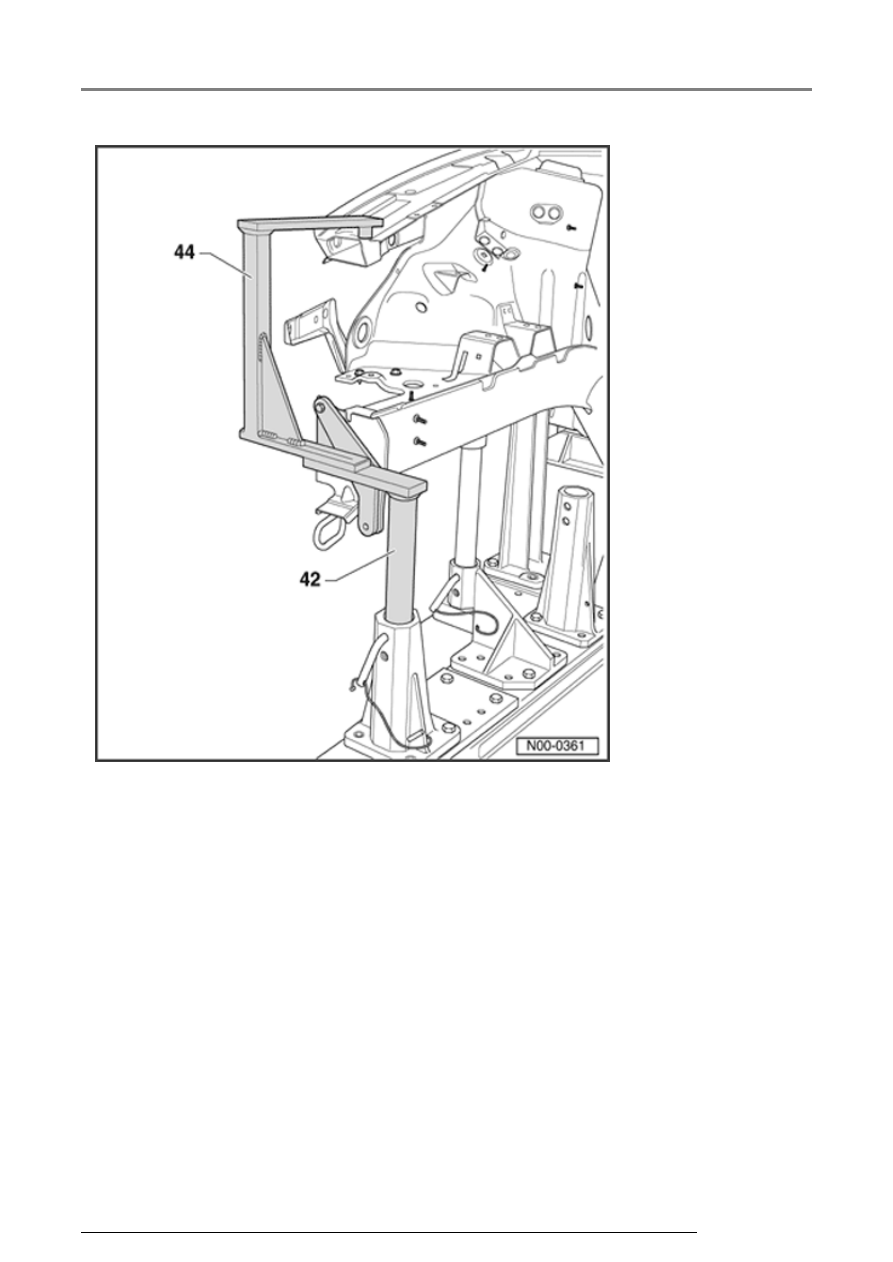

Front
alignment
brackets
(right),
overview



42 - RW Front
long member

44 - RW Front
long
member/wheel
house upper
corner

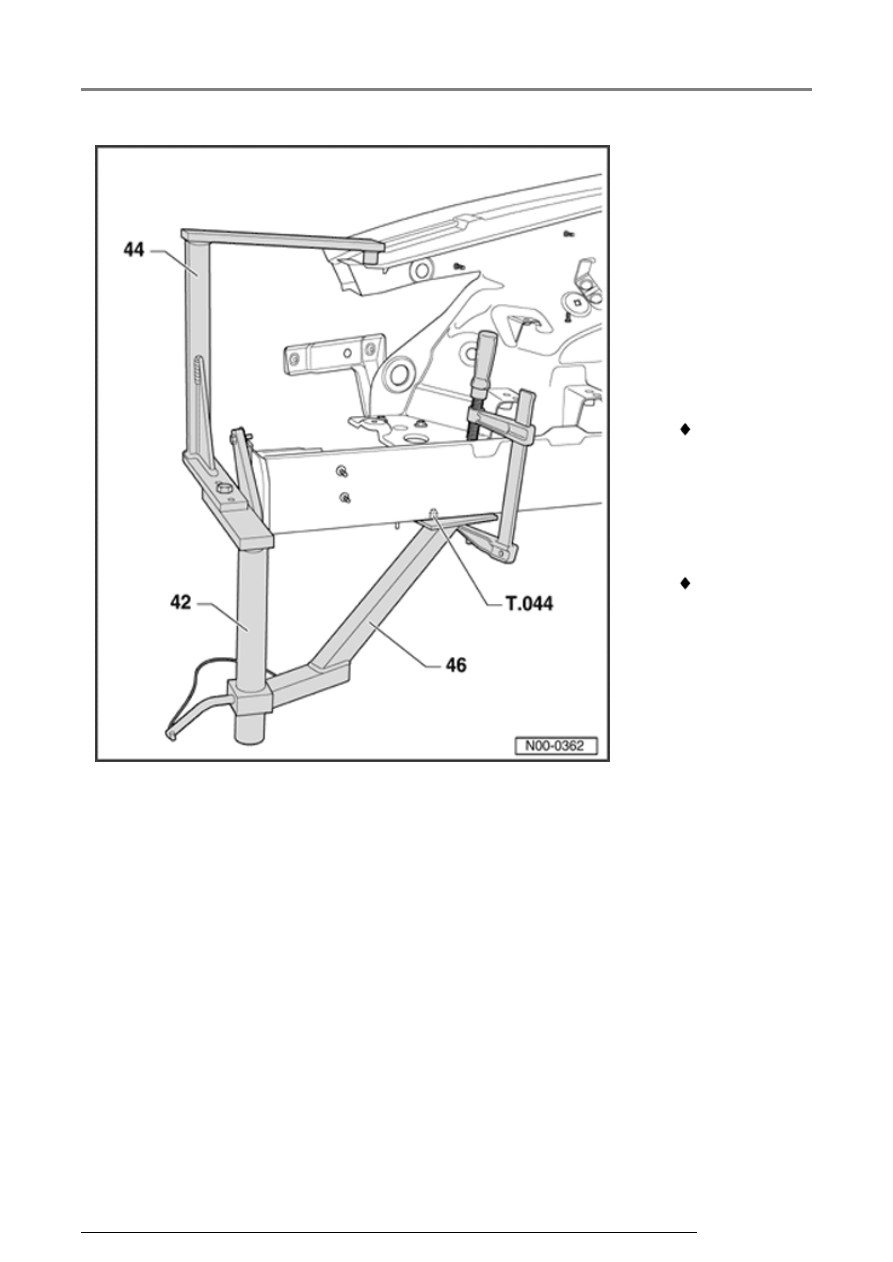

Straightening fixture

13/2/2005

00-44



   42 - RW for

Front long
member

44 - RW for
wheel house
point

46 - Locating
bracket for -
42- and -44-

Note:

 This

combination
of angles is
used to
position
wheelhouse
point.

 Bracket -

46- is
adjusted
with thumb
screw and
bolts -T.044
to long
member.

Straightening fixture

13/2/2005

00-45





Front
alignment
brackets,
overview



Straightening fixture

13/2/2005

00-46





Front
alignment
brackets,
overview

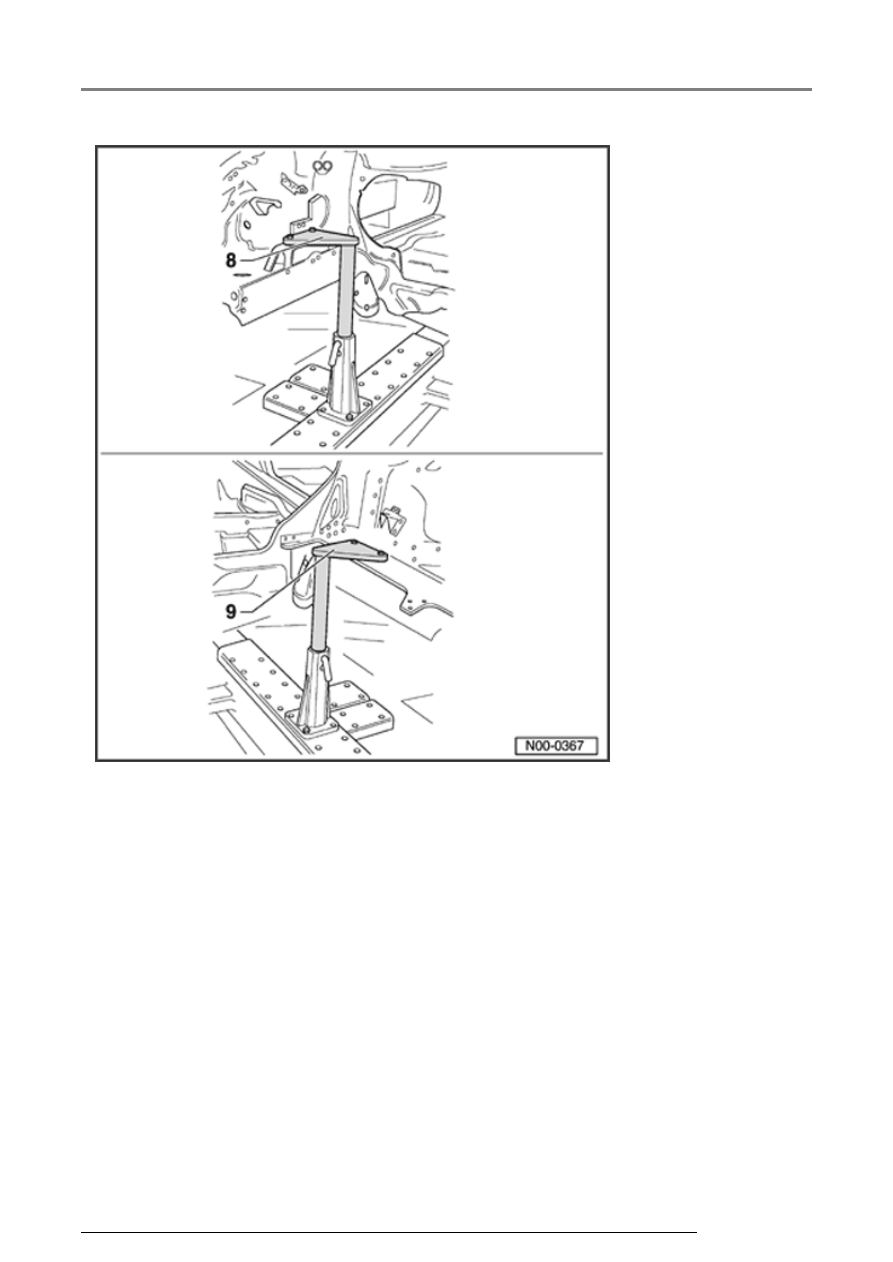

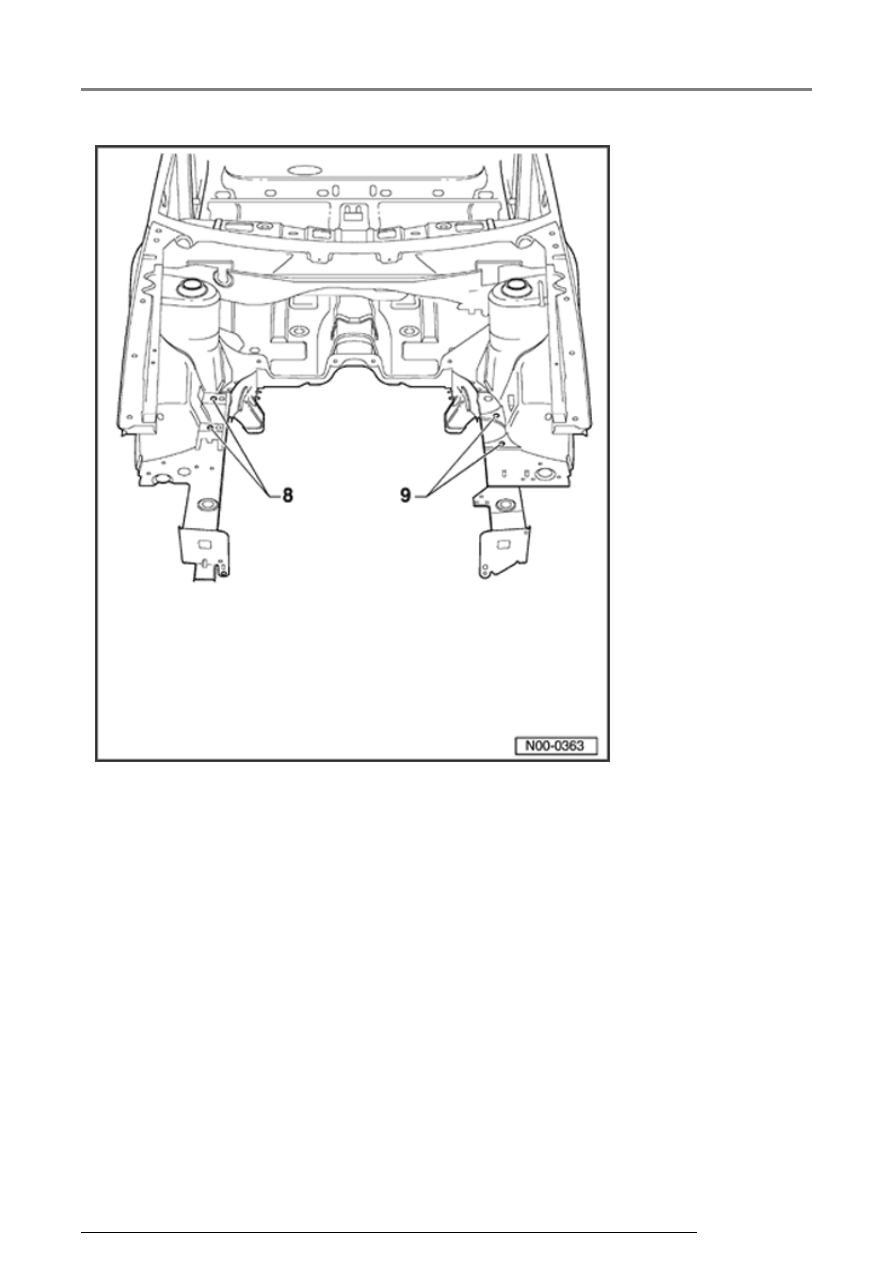

8 - RW for
engine mount
carrier

9 - RW for
transmission
mount carrier
