00-15

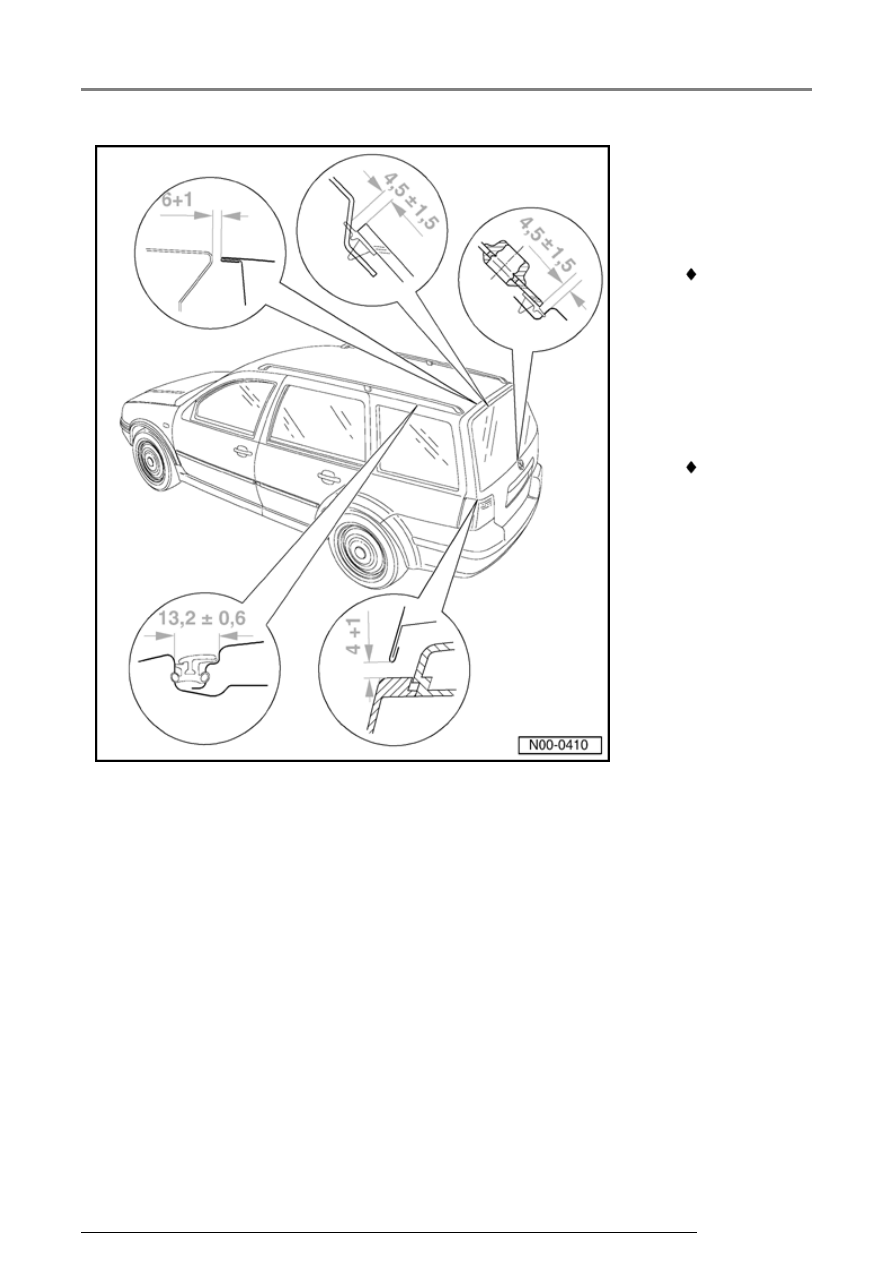

Body, rear
(Jetta
wagon)



Notes:

 Please use

3371
special tool
for
adjusting
or
checking
gap
dimensions

 Gap

dimensions
are always
indicated in
mm.

Body panel gaps/mating lines

13/2/2005

00-16

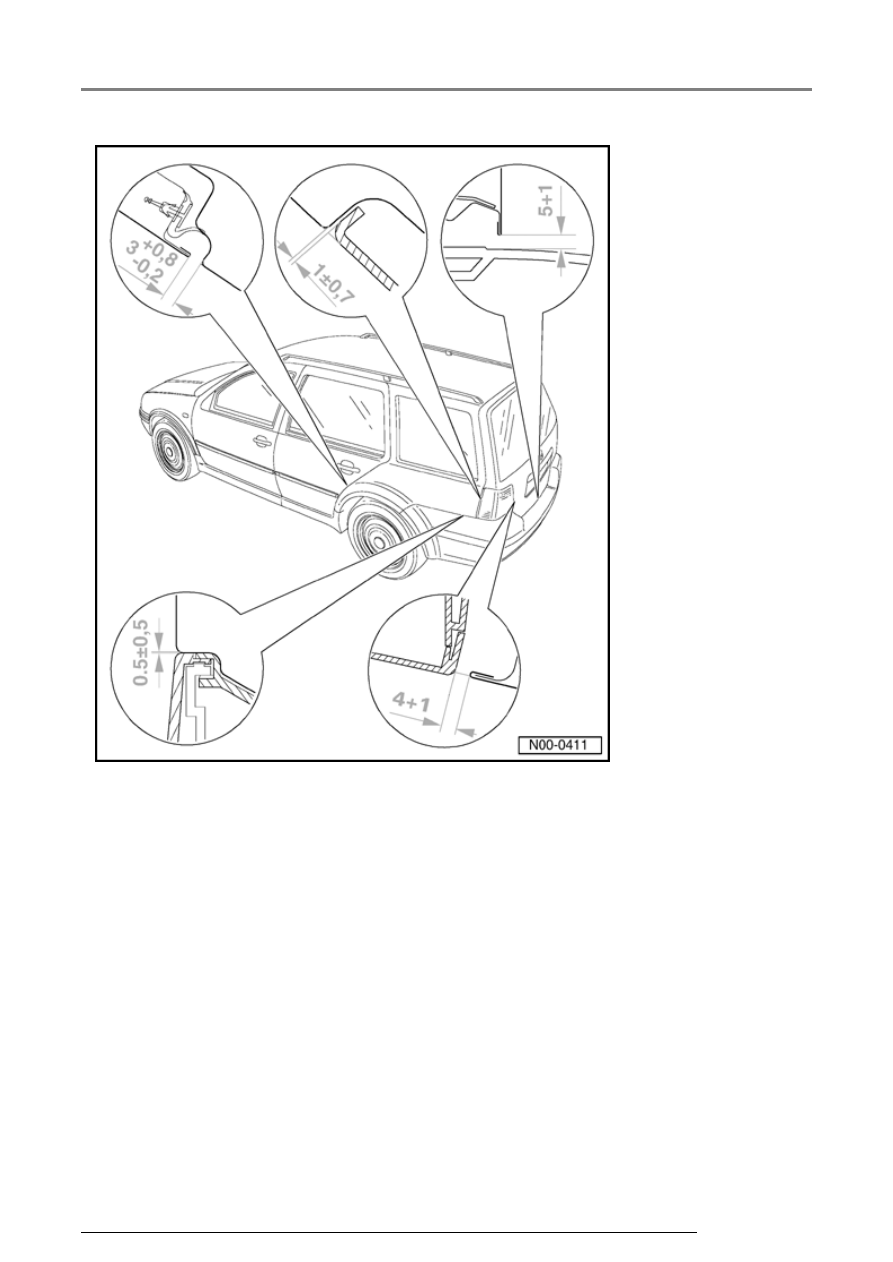

   Body, rear

(Jetta
wagon)

Body panel gaps/mating lines

13/2/2005

00-17





Body
dimensions

Body, front



Note:

Front and middle
areas of body are
the same for Jetta
and Golf.

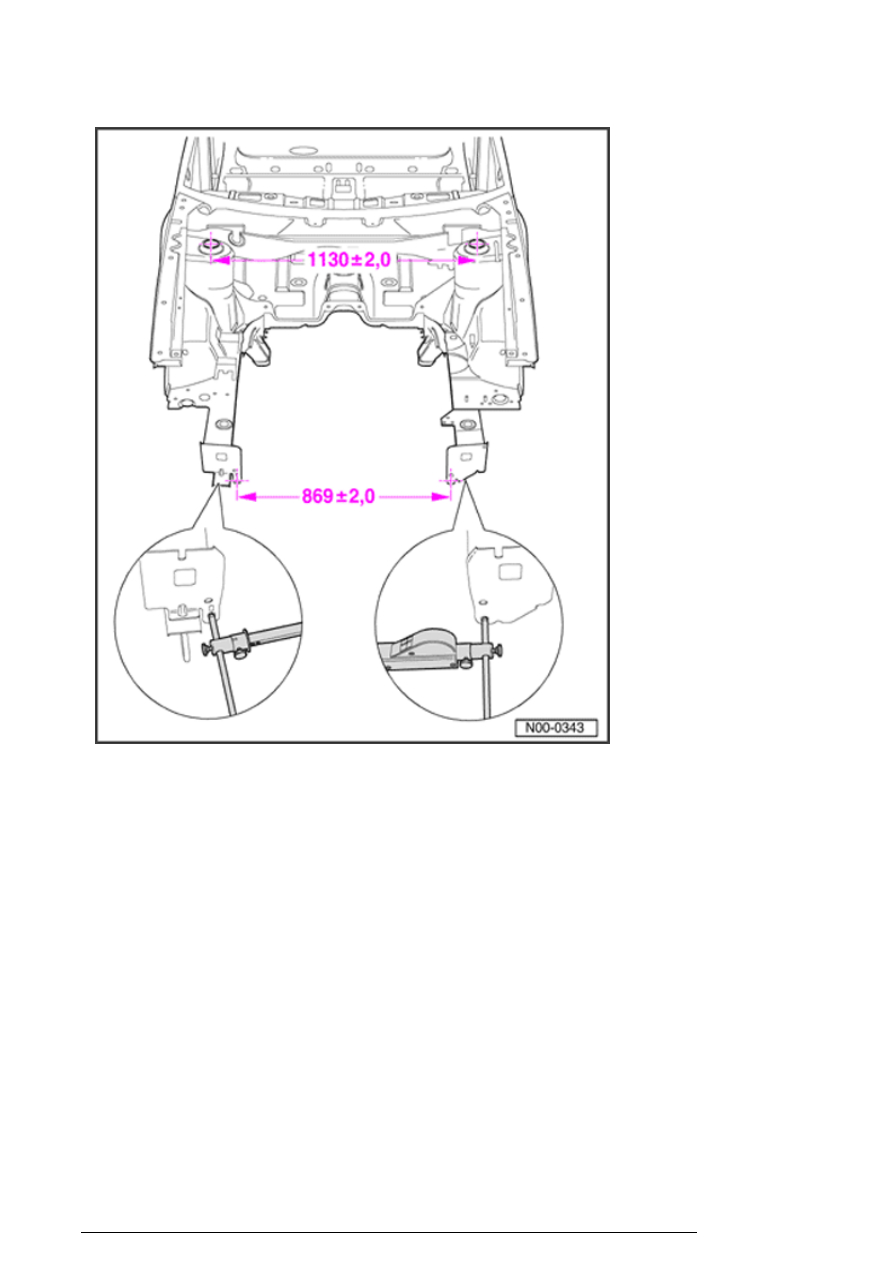

Dimension
between front
strut towers

Dimension
between front
long members

CAUTION!



Dimensions only
given for
checking
purposes. The
straightening
fixture dictates
final figures.



Body dimensions

13/2/2005

00-18

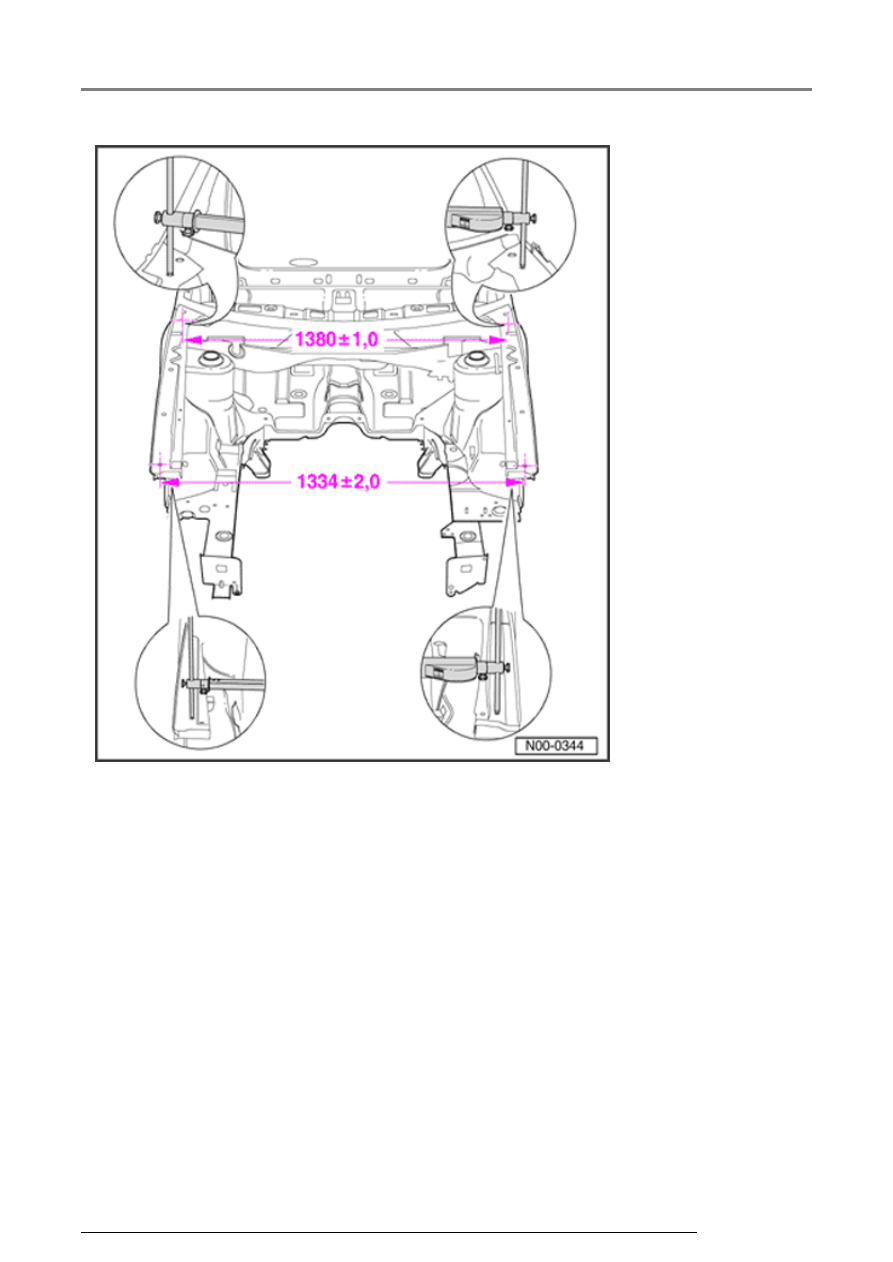

   Dimension

between hood
hinge mounts
(cover hinge
attachment)

Dimension
between
wheel house
points

CAUTION!



Dimensions
only given for
checking
purposes.
The
straightening
fixture
dictates final
figures.



Body dimensions

13/2/2005
