P.A.S. power steering pump, vehicles with
low mounted power steering pump,
removing and installing

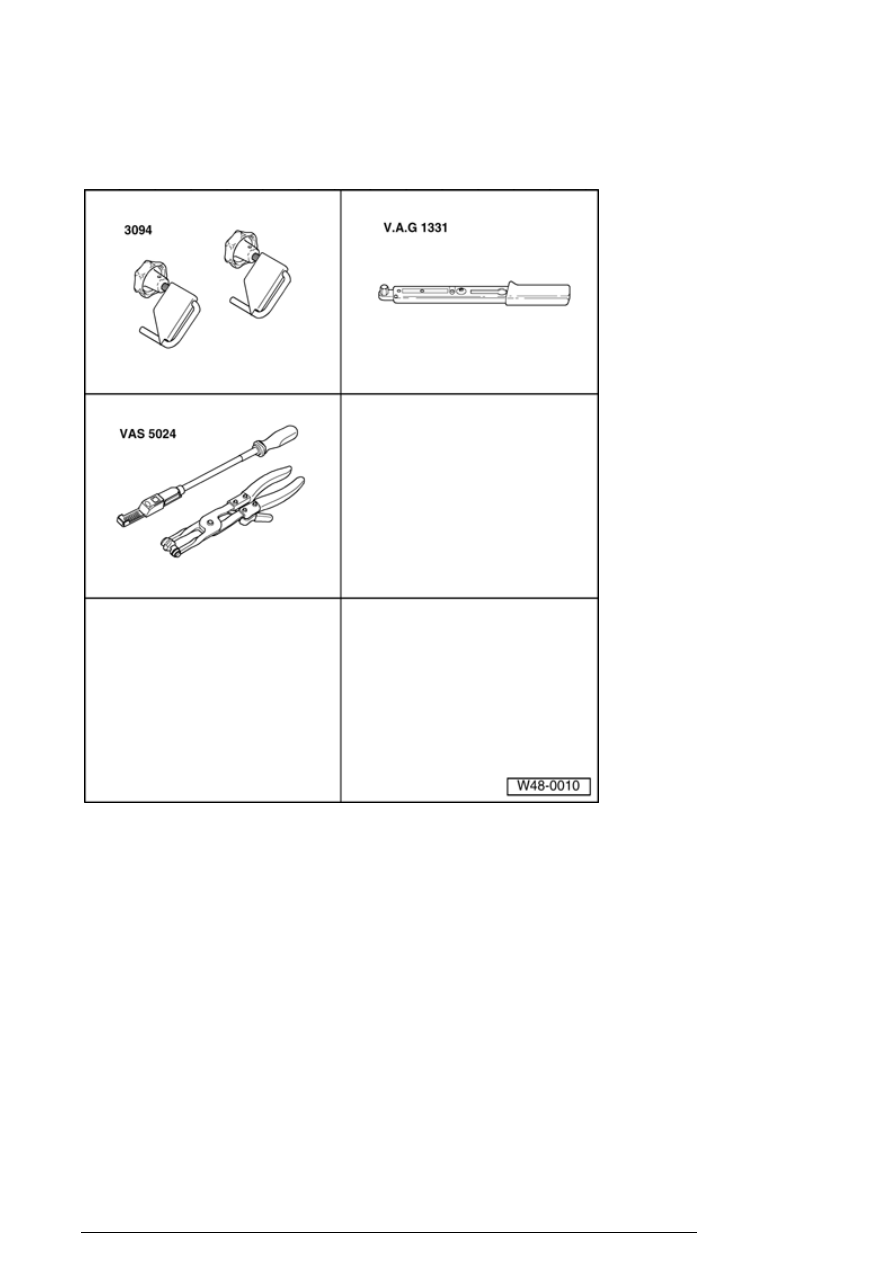

Special tools, testers and auxiliary items
required

n

Hose clamps 3094



n

Torque wrench V.A.G1331



n

Assembly tool for spring-type clip
pliers VAS5024



Power steering pump is not serviceable. If complaints are
received, determine cause with the help of pressure tests,
leak test and Guided Fault Finding. If a malfunction is
present, the pump must be replaced.

Note:

Power steering pump, reservoir and hydraulic lines







n

Pumps supplied as replacement parts are not filled
with oil. They must be filled with hydraulic fluid G002
000 and turned by hand before installation, otherwise
pump noise or damage can result in operation.



n

Type of fluid: Hydraulic fluid G 002 000



n

System oil capacity: 0.7 to 0.9 l



Removing

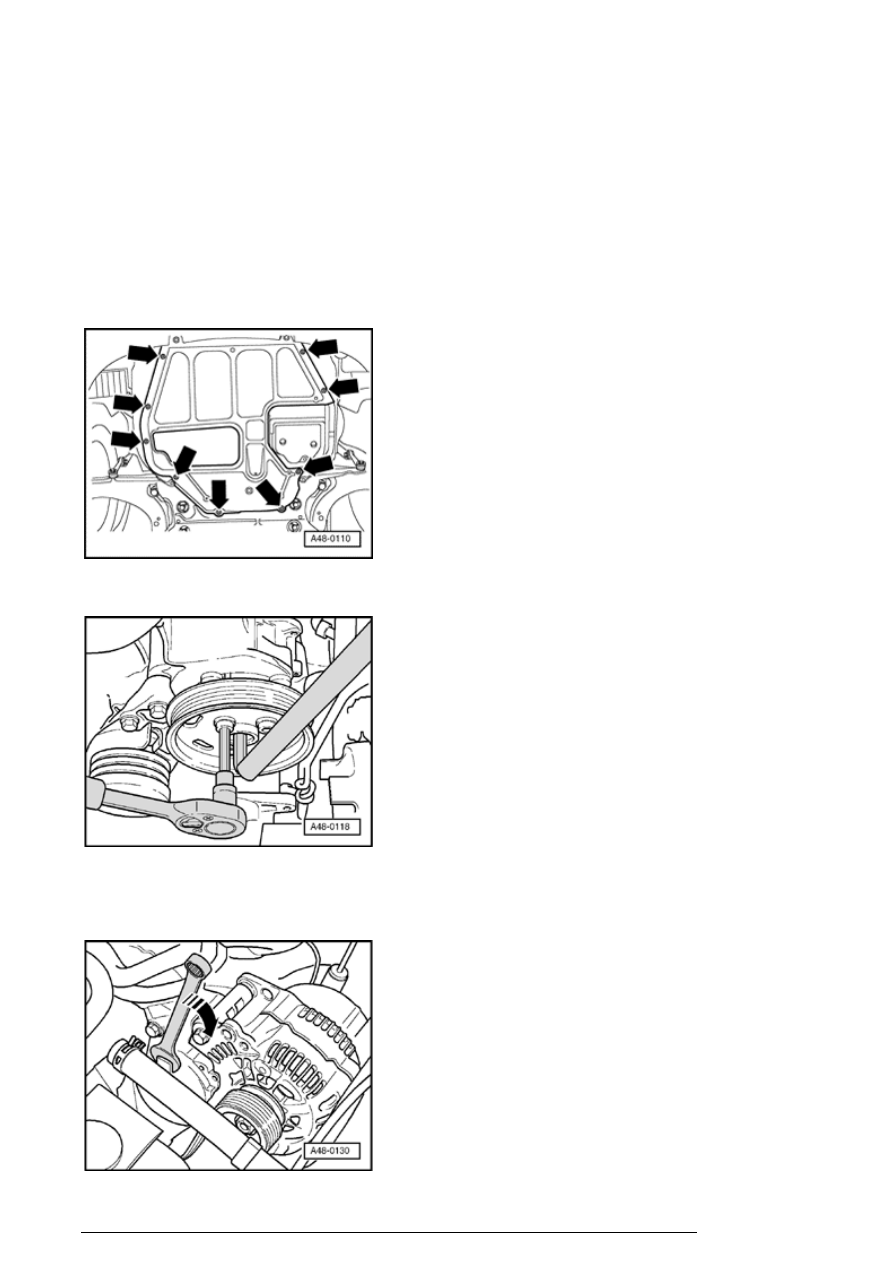

- Remove noise insulation.

- Loosen belt pulley hex socket head bolt.

Counter-hold with a hex key if necessary.

Power steering pump, reservoir and hydraulic lines



- Turn belt tensioner in direction of - arrow - to loosen
ribbed belt.

- Identify direction of rotation of ribbed belt

- Remove ribbed belt.

- Remove belt pulley hex. socket head bolt.

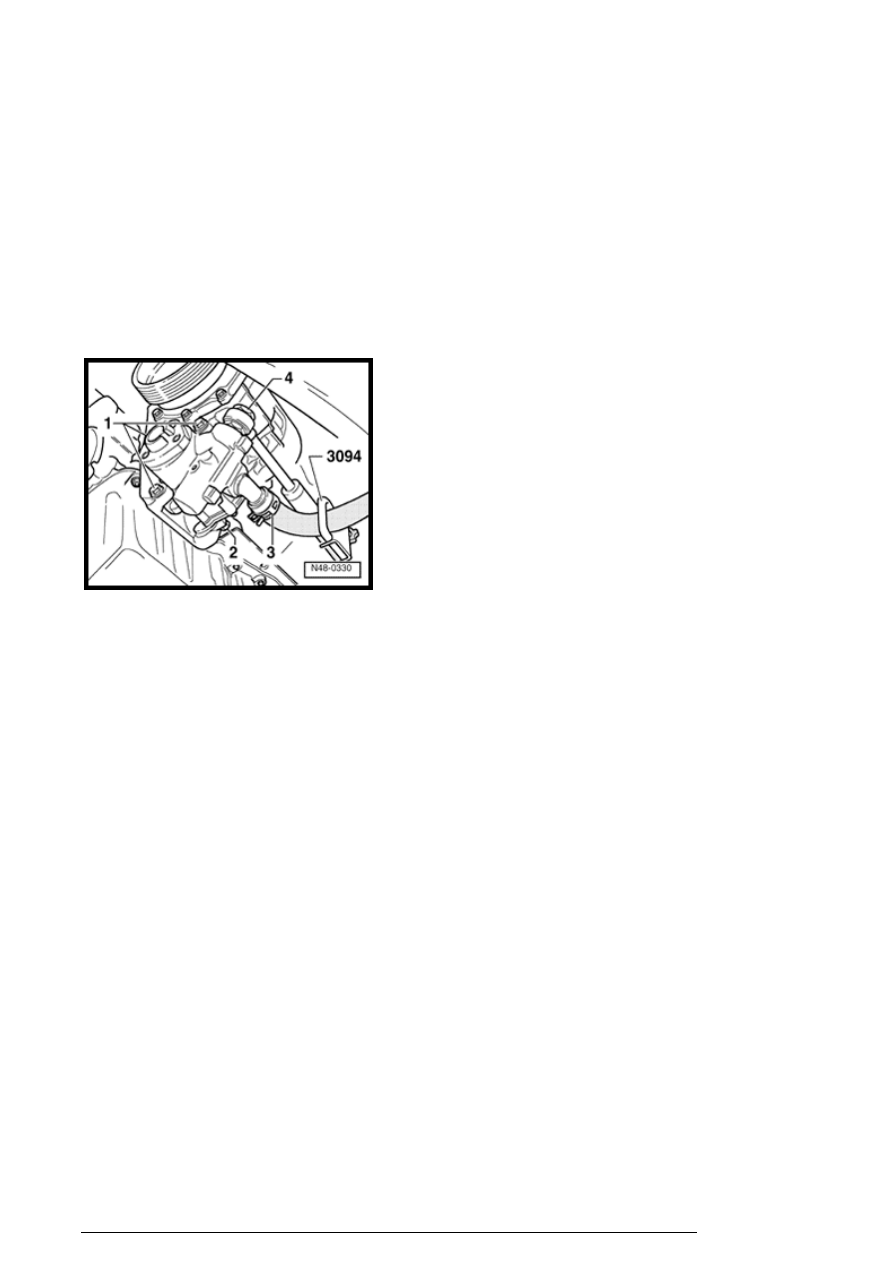

- Clamp off intake hose with hose clamps 3094 .

- Open spring clamp - 3 - and pull off intake hose

Use assembly tool for spring-type clip pliers VAS5024 for
this.

- Remove banjo bolt - 4 - .

- Close off pressure line with a plastic bag or similar.

- Remove hex bolts - 1 - and - 2 - .

- Remove pump.

Installing



- Fill power steering pump with hydraulic fluid.

Fill pump with fluid through intake line.

- Turn hub by hand until oil runs out of pressure side.

- Install power steering pump on bracket and tighten bolts to
25Nm.

Power steering pump, reservoir and hydraulic lines



- Install intake hose and install spring-type clamp.

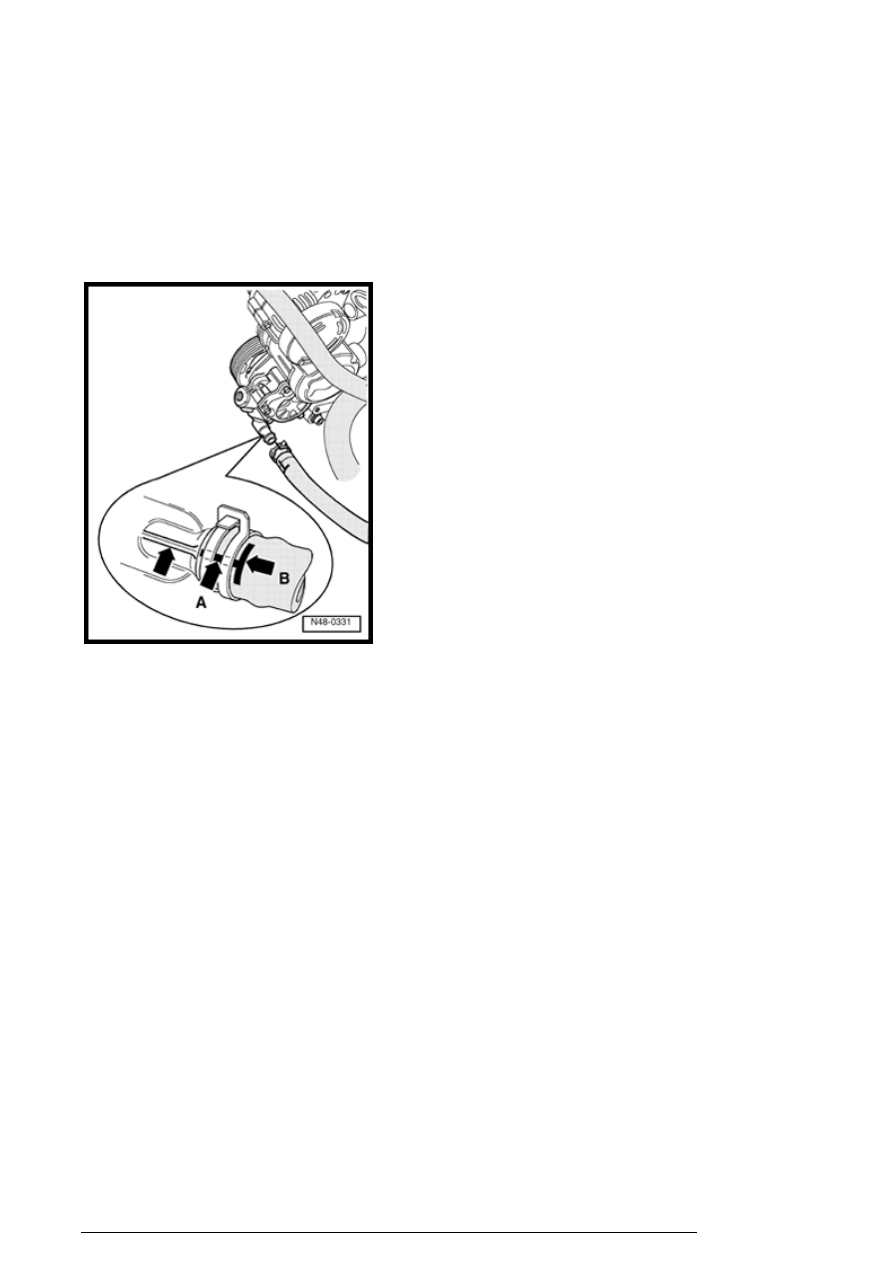

The mark - arrowA - must align with casting seam - arrow -
.

The spring-type clip must close off mark - arrow B - .

- Install new sealing rings onto banjo bolt.

- Tighten banjo bolt to 38 Nm

Installation is in reverse sequence
