- Tighten clamp with hose clamp pliers V.A.G1275 .

IV - Drive axle with triple roller joint AAR
2900, servicing

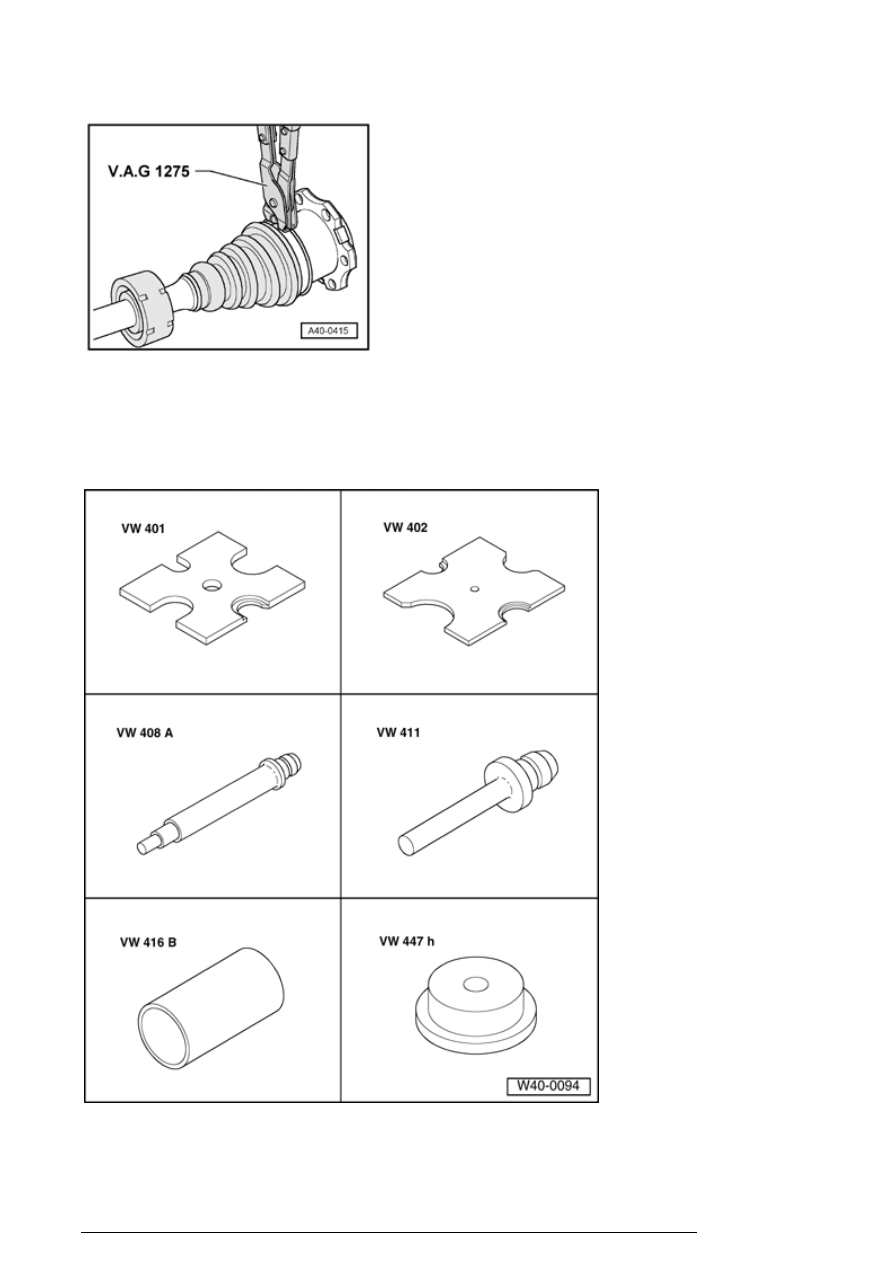

Special tools, testers and auxiliary items
required

Front drive axle, servicing



n

Thrust plate VW401



n

Thrust plate VW402



n

Punch VW408A



n

Punch VW411



n

Tube 37 mm dia. VW416B



n

Thrust pad VW447H

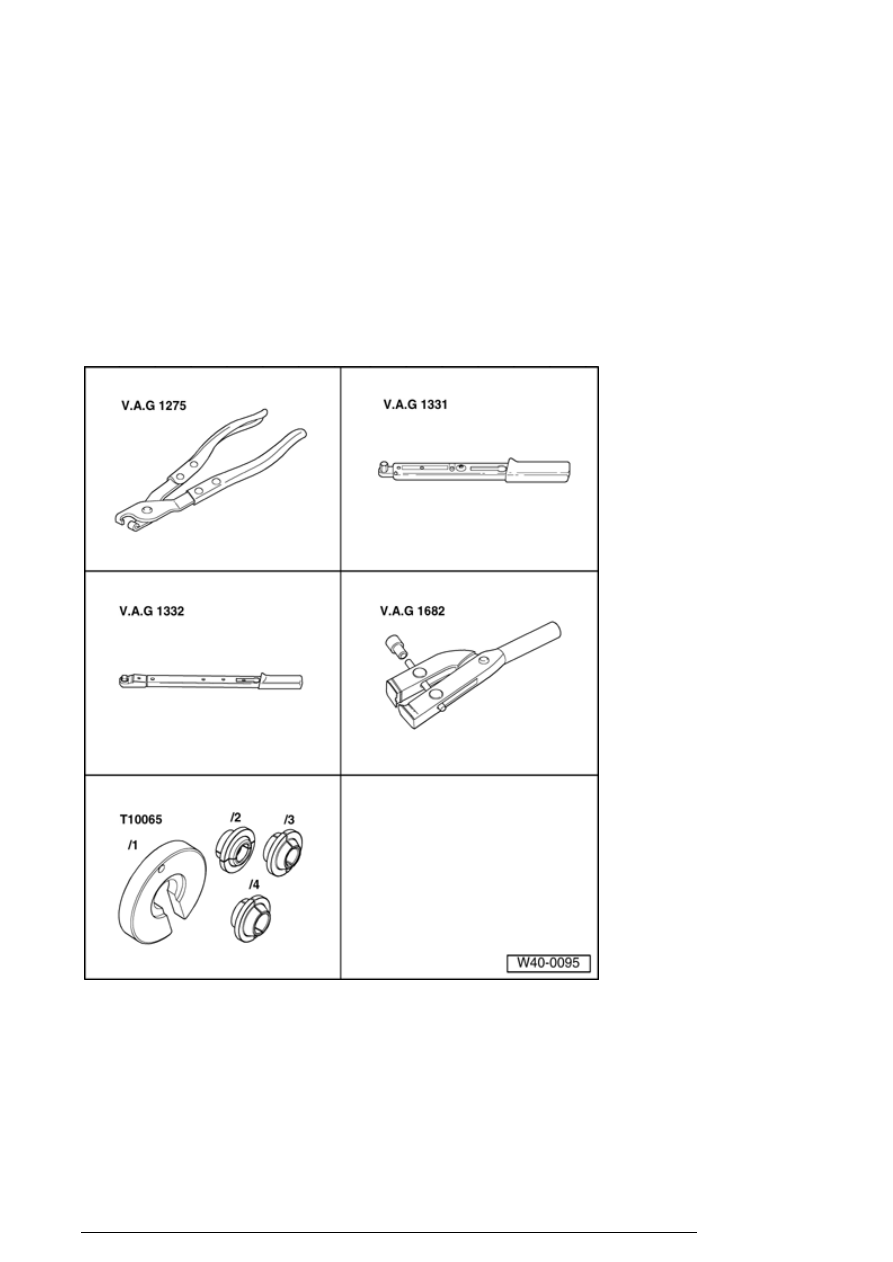

Special tools, testers and auxiliary items
required

n

CV joint boot clamp tool V.A.G1275



n

Torque wrench V.A.G1331



n

Torque wrench V.A.G1332



Front drive axle, servicing





n

CV joint boot clamp tool V.A.G1682



n

Assembly tool T10065



Grease quantity and type

Filling axle shaft with high temperature grease.

  See

Parts Catalog



Grease

Amount of:

Outer joint

Total quantity

Joint

Protective boot

mm

[g]

[g]

[g]

90

100

50

50

Inner joint







mm







124

140

70

70

Regrease joint, if necessary, when replacing the protective
boot.

Front drive axle, servicing

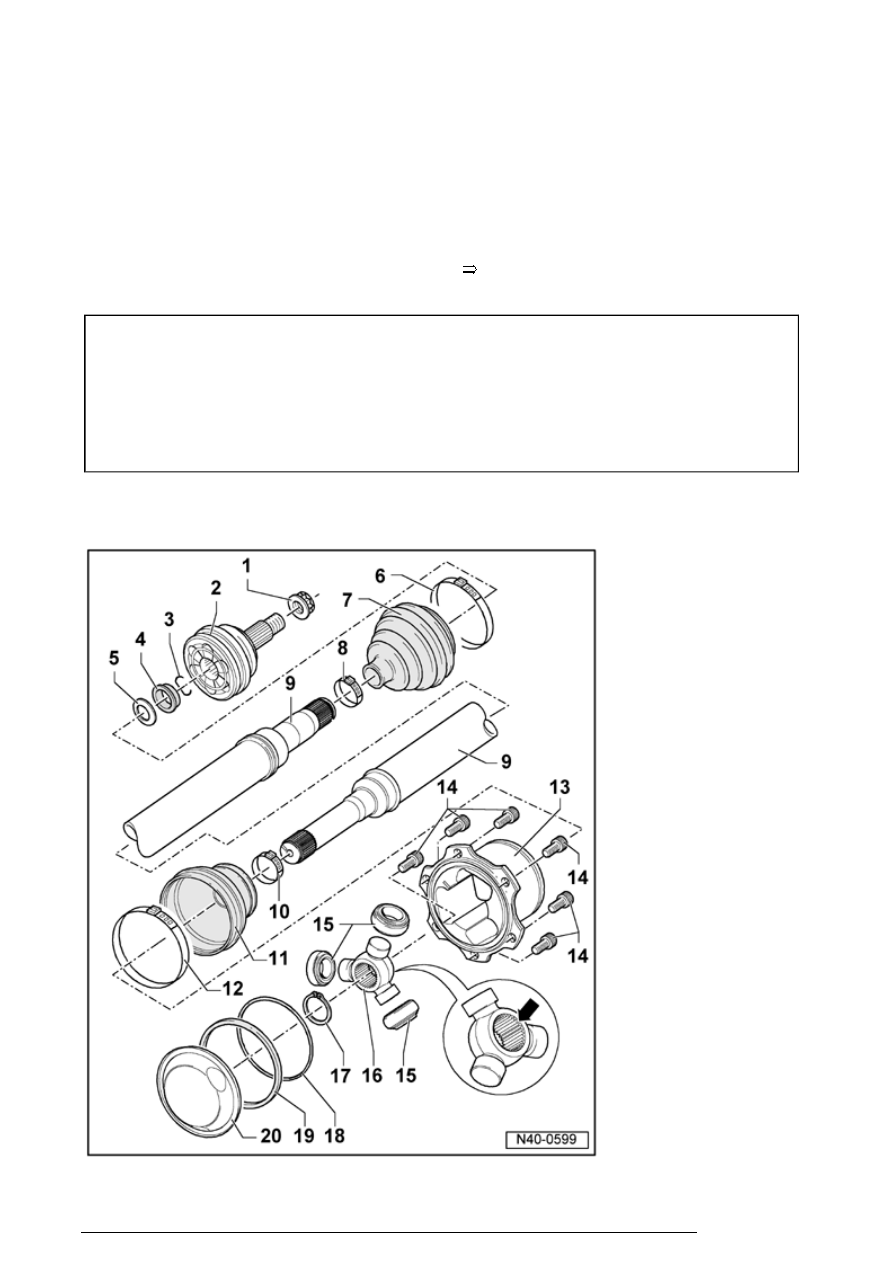

1. Self-locking 12-point nut

¡

Tightening



40-5, Installing



¡

Any paint residue and/or
corrosion on thread of outer
joint must be removed before
nut is installed.

¡

Always replace



2. Outer constant velocity joint

¡

Replace as a unit

¡

Removing



40-5, Removing

outer constant velocity joint



¡

Installing: Drive onto shaft with
plastic hammer until
compressed circlip seats.

¡

Checking



40-5, Outer

constant velocity joint,
checking



¡

Greasing



40-5,





3. Circlip

¡

Always replace

¡

Insert in shaft groove



4. Thrust washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





5. Spring washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





6. Clamp

¡

Always replace

¡

Tightening with pliers

Front drive axle, servicing
